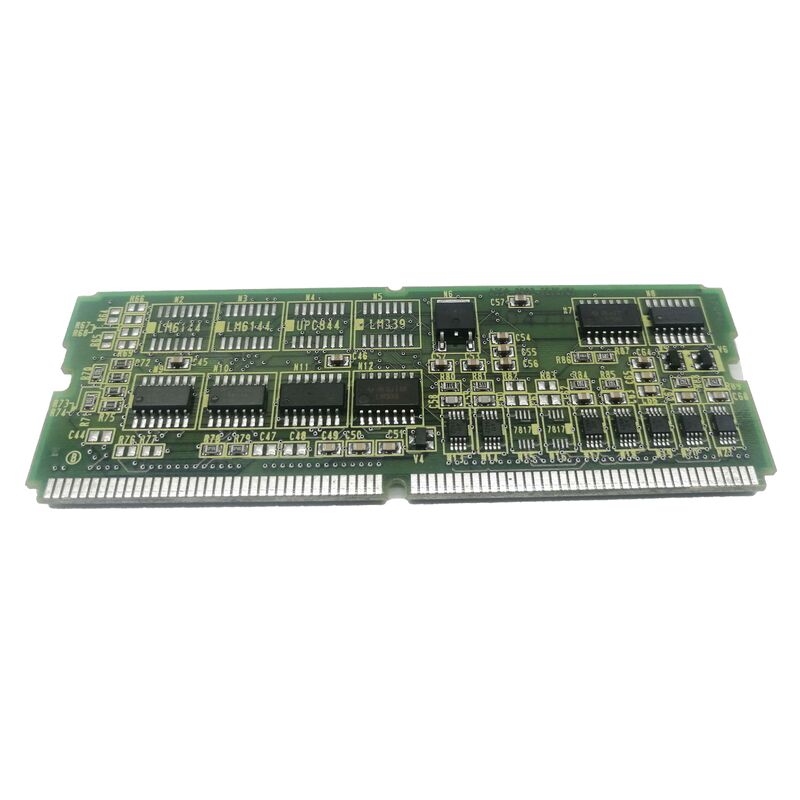

FANUC A20B-2902-0225 बेटी पीसी बोर्ड A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225 | सीरियल स्पिंडल इंटरफ़ेस के साथ SRAM मॉड्यूल — A20B-2902 सीरीज़ CNC मेमोरी PCB

सिर्फ़ एक SRAM मॉड्यूल नहीं

A20B-2902-0225 को FANUC पावर मेट D/F रखरखाव दस्तावेज़ों में सीरियल स्पिंडल सपोर्ट के साथ एक मेमोरी मॉड्यूल असेंबली के रूप में वर्णित किया गया है। सीरियल स्पिंडल पदनाम इस मॉड्यूल को अन्य A20B-2902 SRAM वेरिएंट से अलग करता है जो केवल मेमोरी फ़ंक्शन को कवर करते हैं। यह बोर्ड दो फ़ंक्शन के चौराहे पर बैठता है: यह बैटरी-समर्थित SRAM प्रदान करता है जो CNC पैरामीटर और प्रोग्राम संग्रहीत करता है, और इसमें उस विशिष्ट नियंत्रण कॉन्फ़िगरेशन में सीरियल स्पिंडल संचार पथ के लिए हार्डवेयर इंटरफ़ेस शामिल है जिसका यह समर्थन करता है।

SRAM डेटा संग्रहीत करता है जिसे पावर साइकल के बीच जीवित रहना चाहिए: CNC पैरामीटर, टूल ऑफ़सेट, पार्ट प्रोग्राम, वर्क कोऑर्डिनेट डेटा। एक बैकअप बैटरी नियंत्रण बंद होने पर SRAM सेल के माध्यम से एक ट्रिकल करंट बनाए रखती है। जब बैटरी रिटेंशन वोल्टेज से नीचे चली जाती है, तो संग्रहीत सभी सामग्री खो जाती है। इस मॉड्यूल पर सीरियल स्पिंडल इंटरफ़ेस कंट्रोलर को FANUC के सीरियल संचार प्रोटोकॉल का उपयोग करके स्पिंडल ड्राइव एम्पलीफायर से जोड़ता है — इस मॉड्यूल को एक मानक SRAM वेरिएंट से बदलना जिसमें सीरियल स्पिंडल हार्डवेयर की कमी है, एक कॉन्फ़िगरेशन बेमेल उत्पन्न करता है जो स्पिंडल संचार को प्रभावित करता है।

मुख्य विनिर्देश

प्रतिस्थापन के लिए डेटा रीलोड की आवश्यकता है

निष्क्रिय बैकप्लेन PCB के विपरीत, यह मॉड्यूल वह डेटा संग्रहीत करता है जिससे मशीन चलती है। प्रतिस्थापन योजना में इन चरणों को क्रम में शामिल किया जाना चाहिए:

1. सभी CNC डेटा का एक सत्यापित बैकअप सुरक्षित करें— पैरामीटर, पार्ट प्रोग्राम, टूल ऑफ़सेट, PMC डेटा — स्थापित मॉड्यूल को हटाने से पहले। यदि स्थापित मॉड्यूल अभी भी आंशिक रूप से कार्यात्मक है, तो अभी इसका डेटा निकालें। यदि यह पहले ही विफल हो गया है, तो सबसे हालिया उपलब्ध बैकअप से पुनर्स्थापित करें।
2. पुष्टि करें कि प्रतिस्थापन पूर्ण भाग संख्या A20B-2902-0225 से मेल खाता है— आसन्न A20B-2902 सीरीज़ वेरिएंट SRAM क्षमता, हार्डवेयर सुविधाओं या लक्षित नियंत्रण प्लेटफ़ॉर्म में भिन्न होते हैं। एक आसन्न संख्या सॉकेट में फिट हो सकती है लेकिन सीरियल स्पिंडल इंटरफ़ेस की कमी हो सकती है या विभिन्न मेमोरी क्षमता ले जा सकती है।
3. स्थापना के बाद, सभी पैरामीटर और प्रोग्राम पुनः लोड करें— प्रतिस्थापन मॉड्यूल खाली आता है। डेटा बहाल होने तक मशीन नहीं चल सकती।

SRAM सामग्री निर्भरता और सीरियल स्पिंडल हार्डवेयर का संयोजन का मतलब है कि इस प्रतिस्थापन में एक मानक बोर्ड स्वैप की तुलना में अधिक कदम हैं। मूल बोर्ड को हटाने से पहले डेटा पक्ष की योजना बनाने से यह निर्धारित होता है कि मशीन घंटों या दिनों में उत्पादन में वापस आती है या नहीं।

A20B-2902 सीरीज़ — सटीक भाग संख्या आवश्यक है

A20B-2902 परिवार FANUC CNC सिस्टम के लिए मेमोरी और फ़ंक्शन मॉड्यूल की एक बड़ी श्रृंखला को कवर करता है। वेरिएंट FROM और SRAM क्षमता, अतिरिक्त हार्डवेयर इंटरफ़ेस (जैसे -0225 पर सीरियल स्पिंडल इंटरफ़ेस), और लक्षित नियंत्रण प्लेटफ़ॉर्म में भिन्न होते हैं। इस परिवार में आसन्न संख्याओं के बीच भौतिक समानता आम है; कार्यात्मक संगतता की गारंटी नहीं है। प्रतिस्थापन की सोर्सिंग से पहले हमेशा स्थापित बोर्ड के लेबल पर A20B-2902-0225 की पुष्टि करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-2902-0225 को एक मानक SRAM मॉड्यूल से क्या अलग बनाता है?

सीरियल स्पिंडल इंटरफ़ेस। मानक A20B-2902 SRAM वेरिएंट अतिरिक्त हार्डवेयर इंटरफ़ेस के बिना बैटरी-समर्थित CNC मेमोरी को कवर करते हैं। -0225 में FANUC के सीरियल स्पिंडल संचार पथ के लिए हार्डवेयर इंटरफ़ेस शामिल है। नियंत्रण कॉन्फ़िगरेशन में जो सीरियल स्पिंडल संचार का उपयोग करते हैं, इस इंटरफ़ेस की कमी वाले मॉड्यूल से प्रतिस्थापन मेमोरी फ़ंक्शन को सही ढंग से काम करने के बावजूद स्पिंडल संचार दोष उत्पन्न करता है।

Q2: प्रतिस्थापन के बाद पैरामीटर और प्रोग्राम को पुनः लोड क्यों किया जाना चाहिए?

SRAM मॉड्यूल सभी CNC ऑपरेटिंग डेटा — पैरामीटर, पार्ट प्रोग्राम, टूल ऑफ़सेट, वर्क कोऑर्डिनेट संग्रहीत करता है। एक प्रतिस्थापन मॉड्यूल पूरी तरह से खाली आता है। सभी डेटा को बैकअप से बहाल होने तक मशीन सही ढंग से नहीं चल सकती। यह वैकल्पिक पोस्ट-इंस्टॉलेशन सत्यापन नहीं है; यह आवश्यक कदम है जो प्रतिस्थापन को कार्यात्मक बनाता है।

Q3: स्थापित A20B-2902-0225 आंशिक रूप से विफल हो गया है। क्या प्रतिस्थापन से पहले डेटा अभी भी निकाला जा सकता है?

कई मामलों में हाँ, आंशिक रूप से विफल मॉड्यूल से भी। CNC का डेटा बैकअप फ़ंक्शन (MDI पैनल से सुलभ) को मूल मॉड्यूल अभी भी स्थापित होने के साथ प्रयास किया जाना चाहिए। यदि मॉड्यूल पूर्ण बैकअप के लिए बहुत खराब हो गया है, तो व्यक्तिगत डेटा स्थानांतरण का प्रयास करें — पैरामीटर, फिर प्रोग्राम, फिर टूल डेटा। हटाने से पहले निकाला गया कोई भी डेटा नए मॉड्यूल के स्थापित होने के बाद रिकवरी बोझ को कम करता है।

Q4: SRAM रिटेंशन के लिए कौन सी बैटरी का उपयोग किया जाता है और इसे कब बदलने की आवश्यकता होती है?

बैकअप बैटरी आमतौर पर कंट्रोलर मॉडल के आधार पर लिथियम कॉइन सेल या लिथियम AA-टाइप सेल होती है। FANUC CNC सिस्टम बैटरी के महत्वपूर्ण रिटेंशन वोल्टेज तक पहुंचने से पहले लो-बैटरी अलार्म उत्पन्न करते हैं। SRAM सामग्री को परिवर्तन के दौरान बनाए रखने के लिए कंट्रोलर चालू होने पर बैटरी को बदलें। कंट्रोलर बंद होने पर पूरी तरह से समाप्त बैटरी के परिणामस्वरूप SRAM डेटा का पूर्ण नुकसान होता है।

Q5: यदि -0225 अनुपलब्ध है तो क्या कोई भिन्न A20B-2902 वेरिएंट प्रतिस्थापित कर सकता है?

पुष्टि की गई संगतता के बिना नहीं। आसन्न A20B-2902 संख्याओं में विभिन्न SRAM क्षमता, विभिन्न हार्डवेयर सुविधाएँ हो सकती हैं, या विभिन्न नियंत्रण प्लेटफ़ॉर्म को लक्षित कर सकती हैं। सीरियल स्पिंडल इंटरफ़ेस के बिना एक मॉड्यूल समान नियंत्रण कॉन्फ़िगरेशन प्रदान नहीं कर सकता है। विशेष रूप से -0225 को सोर्स करें, या FANUC सेवा संसाधन के साथ पुष्टि करें कि प्रस्तावित प्रतिस्थापन में समकक्ष सीरियल स्पिंडल हार्डवेयर समर्थन शामिल है।
