सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A16B-1212-0871 |

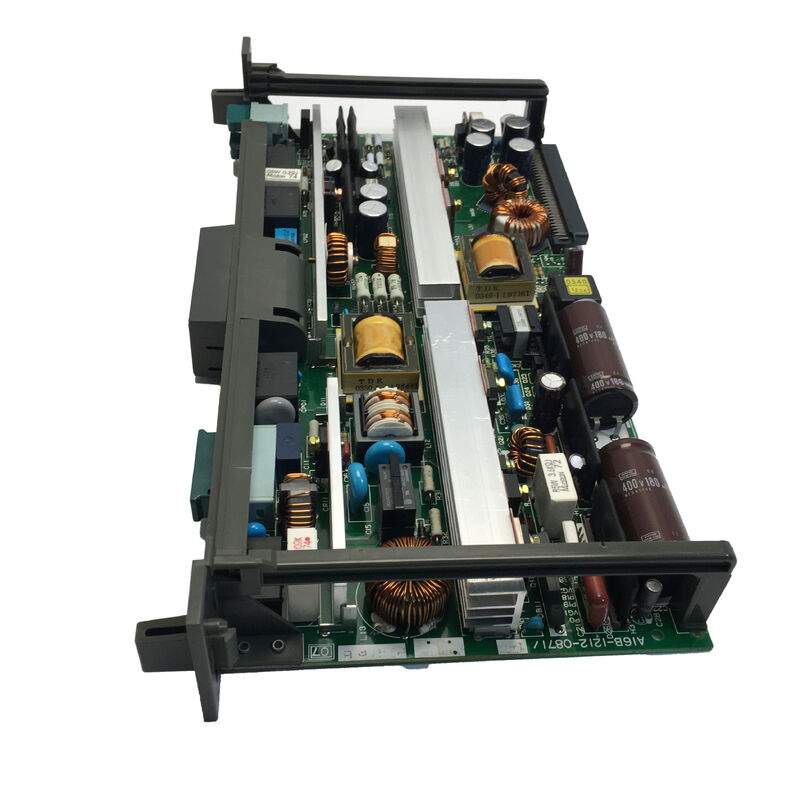

A16B-1212 श्रृंखला FANUC के A16B-12xx PCB परिवार का हिस्सा है ∙ FANUC सीएनसी नियंत्रण प्रणालियों में उपयोग किए जाने वाले बोर्डों की एक पीढ़ी।A16B-1212-0871 एक "पावर सप्लाई" बोर्ड के रूप में पुष्टि की जाती है एक बिजली की आपूर्ति पीसीबी सीएनसी नियंत्रण इकाई या संबंधित उपकरणों के भीतर विनियमित सीसी वोल्टेज प्रदान करता है.
FANUC सीएनसी प्रणालियों में बिजली आपूर्ति पीसीबी पूरे नियंत्रण इकाई के लिए महत्वपूर्ण परिभाषित कार्य करते हैंः
वोल्टेज विनियमनःकच्ची इनकमिंग पावर को सटीक रूप से विनियमित सीसी वोल्टेज (आमतौर पर ±15V, 5V, 24V) में परिवर्तित करना जो सीएनसी के लॉजिक बोर्ड, डिस्प्ले, ऑपरेटर पैनल और आई/ओ सर्किट को आपूर्ति करते हैं।तंग वोल्टेज विनियमन सीएनसी के नियंत्रण इलेक्ट्रॉनिक्स के स्थिर संचालन सुनिश्चित करता है.
वितरण:पावर सप्लाई बोर्ड अपने आउटपुट वोल्टेज को बैकप्लेन बस या प्रत्यक्ष वायरिंग के माध्यम से सीएनसी कंट्रोल रैक पर वितरित करता है जिससे यह एक साथ कई बोर्डों के लिए सामान्य आपूर्ति स्रोत बन जाता है।
सुरक्षा सर्किट:ओवरवोल्टेज, अंडरवोल्टेज, और ओवर करंट का पता लगाना कनेक्टेड सीएनसी बोर्डों को क्षतिग्रस्त आपूर्ति रेल विचलन से बचाना।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-1212-0871 |
| श्रृंखला | A16B-1212 |
| रेंज | 087x |
| प्रकार | बिजली आपूर्ति पीसीबी |
| आवेदन | FANUC सीएनसी नियंत्रण |
A16B-12xx श्रृंखला FANUC के पीसीबी इतिहास में एक विशिष्ट स्थान पर है।व्यापक A16B-12xx परिवार के भीतर पुष्टि की गई बोर्डों में A16B-1200-0800 (A06B-6058 श्रृंखला 2-अक्ष डिजिटल एसी सर्वो ड्राइव पीसीबी) शामिल हैं, इस सत्र में पुष्टि की गई) ️ A16B-12xx श्रृंखला को FANUC हार्डवेयर की पीढ़ी में रखा गया जो सीरीज 0-B, सीरीज 15-A और शुरुआती सीरीज 0-C सीएनसी सिस्टम की सेवा करता था।
A16B-1212-0871 पावर सप्लाई पीसीबी इस पीढ़ी के सीएनसी कंट्रोल बोर्डों के लिए विनियमित पावर इन्फ्रास्ट्रक्चर प्रदान करने वाली A16B-1212 उप-श्रृंखला ′′ के भीतर एक परिभाषित स्थिति की सेवा करता है।
सीएनसी प्रणाली में बिजली आपूर्ति त्रुटिःएक FANUC सीएनसी नियंत्रण इकाई बिजली की आपूर्ति के स्तर में खराबी विकसित करती है, गलत वोल्टेज, आपूर्ति रेल अस्थिरता, या बिजली की आपूर्ति अलार्म एक साथ कई बोर्डों को प्रभावित करते हैं।A16B-1212-0871 बिजली की आपूर्ति पीसीबी गलती के रूप में पहचाना जाता हैप्रतिस्थापन नियंत्रण इकाई में सही शक्ति वितरण को बहाल करता है।
सीएनसी नियंत्रण इकाई का रखरखाव:पुरानी पीढ़ी के FANUC सीएनसी उपकरण का रखरखाव करने वाली एक उत्पादन सुविधा में ए16बी-1212-0871 पावर सप्लाई पीसीबी को उस विशिष्ट मशीन पर नियोजित रखरखाव के हिस्से के रूप में बदल दिया जाता है जिसमें यह स्थापित है।
प्रश्न 1: मैं कैसे पुष्टि करता हूँ कि A16B-1212-0871 मेरे सीएनसी प्रणाली के लिए सही बिजली की आपूर्ति पीसीबी है?
स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें. अगर यह पढ़ता है A16B-1212-0871, यह पुष्टि की प्रतिस्थापन है.बोर्ड की माउंटिंग स्थिति और आउटपुट वोल्टेज की पुष्टि के लिए लागू FANUC सीएनसी रखरखाव पुस्तिका के बोर्ड लेआउट आरेख और बिजली आपूर्ति विनिर्देश के साथ क्रॉस-संदर्भ.
Q2: कौन से लक्षण A16B-1212-0871 बिजली आपूर्ति पीसीबी की विफलता का संकेत देते हैं?
बिजली की आपूर्ति बोर्ड की खराबी आमतौर पर कारणः गलत आपूर्ति वोल्टेज एक साथ कई सीएनसी बोर्ड को प्रभावित, सीएनसी डिस्प्ले पर बिजली की आपूर्ति अलार्म कोड,अनियमित या अस्थिर सीएनसी व्यवहार जिसे किसी एक अक्ष या परिधीय बोर्ड तक नहीं पहुंचाया जा सकता हैबोर्ड के आउटपुट कनेक्टर्स पर आपूर्ति रेल वोल्टेज को मापने के लिए एक शक्ति आपूर्ति दोष बनाम एक लोड दोष की पुष्टि करें।
Q3: क्या A16B-1212-0871 को बदलने से संग्रहीत सीएनसी डेटा प्रभावित होता है?
बिजली की आपूर्ति बोर्ड सीएनसी डेटा स्टोर नहीं करते हैं। A16B-1212-0871 को बदलने से भाग कार्यक्रम, अक्ष पैरामीटर, उपकरण ऑफसेट या सीएनसी के मेमोरी मॉड्यूल में संग्रहीत पीएमसी डेटा प्रभावित नहीं होता है। हालांकि,यदि विद्युत आपूर्ति में खराबी के कारण एसआरएएम मॉड्यूल में बैकअप बैटरी पावर का नुकसान हुआ हो, प्रतिस्थापन पूरा होने के बाद मेमोरी सामग्री की जांच करें।
Q4: A16B-1212-0871 से निपटने के दौरान कौन सी सुरक्षा सावधानियां लागू होती हैं?
नियंत्रण इकाई तक पहुँचने से पहले पूरी तरह से सीएनसी बिजली की आपूर्ति बंद करें और बंद करें।बिजली की आपूर्ति बोर्ड को छूने से पहले सभी आपूर्ति वोल्टेज शून्य पर हैं की जाँच करें ′′ बिजली की आपूर्ति पीसीबी तर्क स्तर के संकेतों के साथ उच्च वोल्टेज सर्किट ले जाते हैंईएसडी-सुरक्षित सतह पर एक ग्राउंड एंटी-स्टेटिक कलाई पट्टा के साथ संभालें।
