सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0250 |
भाग संख्या: A20B-2902-0250
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: पी एम सी कंट्रोल मॉड्यूल (प्लग-इन डॉटर पीसीबी)
पी एम सी इंजन: पी एम सी-आरबी4 / आरसी4
संगत सिस्टम: FANUC सीरीज 15-बी, सीरीज 16, सीरीज 18
स्थिति: निर्माता द्वारा बंद

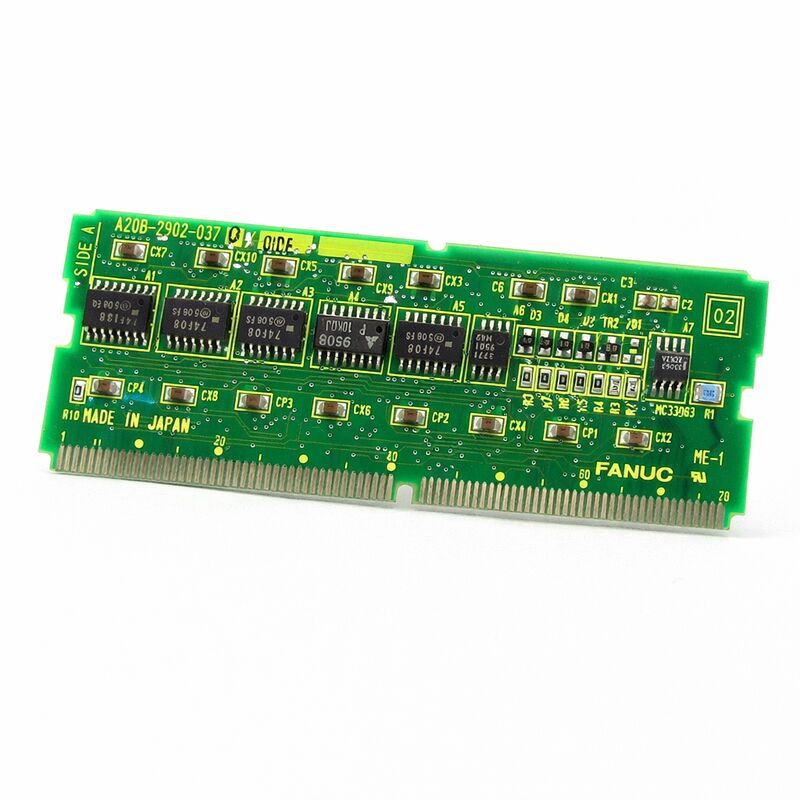

A20B-2902-0250 FANUC सीरीज 15-बी, 16, और 18 सीएनसी सिस्टम के लिए पी एम सी कंट्रोल मॉड्यूल है।
यह एक प्लग-इन डॉटर बोर्ड है जो सीएनसी के मुख्य सीपीयू बोर्ड पर स्थापित होता है और FANUC के अंतर्निहित प्रोग्रामेबल मशीन कंट्रोलर के लिए प्रोसेसिंग इंजन प्रदान करता है। विशेष रूप से, यह पी एम सी-आरबी4 और आरसी4 लैडर लॉजिक निष्पादन को सक्षम बनाता है — इस कंट्रोलर पीढ़ी के लिए पी एम सी इंजन पदनाम।
FANUC सीएनसी में पी एम सी एम्बेडेड पीएलसी है। यह मशीन बिल्डर के लैडर प्रोग्राम को चलाता है: नियंत्रण लॉजिक जो सीएनसी की एक्सिस मोशन और स्पिंडल नियंत्रण के बाहर हर मशीन फ़ंक्शन का प्रबंधन करता है।
टूल परिवर्तन, कूलेंट चालू/बंद, डोर इंटरलॉक, क्लैंप कन्फर्मेशन, लुब्रिकेशन साइकिल, हाइड्रोलिक सीक्वेंस वाल्व — यह सब लैडर है। पी एम सी मॉड्यूल के सही ढंग से चलने के बिना, इनमें से कोई भी मशीन फ़ंक्शन संचालित नहीं होता है।
A20B-2902-0250 FANUC द्वारा बंद कर दिया गया है। इसका निर्माण अब नहीं होता है।
इस बोर्ड की मांग पूरी तरह से सीरीज 15-बी, 16, और 18 नियंत्रित मशीनों के स्थापित आधार से आती है जो उत्पादन में बनी हुई हैं।
वह स्थापित आधार अभी भी महत्वपूर्ण है — इन मशीनों में से कई में दशकों का उपयोगी यांत्रिक जीवन शेष है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2902-0250 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | पी एम सी कंट्रोल मॉड्यूल (प्लग-इन डॉटर बोर्ड) |
| बोर्ड सीरीज | A20B-2902 |
| पी एम सी इंजन | पी एम सी-आरबी4 / आरसी4 |
| संगत सिस्टम | FANUC सीरीज 15-बी, सीरीज 16, सीरीज 18 |
| कार्य | पी एम सी लैडर लॉजिक प्रोसेसिंग — मशीन सीक्वेंस कंट्रोल |
| डिजाइन | डॉटर बोर्ड, मुख्य सीपीयू बोर्ड में प्लग-इन |
| उत्पादन स्थिति | निर्माता द्वारा बंद |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% आरएच अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
FANUC अपने पी एम सी पीढ़ियों को इंजन पदनाम प्रदान करता है जो प्रसंस्करण क्षमता और लैडर निर्देश सेट को इंगित करते हैं। आरबी4 और आरसी4 पदनाम सीरीज 15-बी, 16, और 18 कंट्रोलर में स्थापित पी एम सी इंजन की पहचान करते हैं।
ये इंजन अधिकतम लैडर स्टेप गणना, उपलब्ध निर्देश सेट, और इन कंट्रोलर पर पी एम सी द्वारा संभाली जा सकने वाली आई/ओ क्षमता को परिभाषित करते हैं।
प्रत्येक FANUC सीएनसी पीढ़ी एक विशिष्ट पी एम सी इंजन का उपयोग करती है।
पहले की सीरीज 15-बी कंट्रोलर और सीरीज 16 और 18 पीढ़ी ने आरबी4/आरसी4 इंजन का उपयोग किया।
बाद की आई-सीरीज कंट्रोलर विस्तारित क्षमता वाले विभिन्न पी एम सी इंजन का उपयोग करते हैं। A20B-2902-0250 वह हार्डवेयर है जो समर्थित प्लेटफार्मों पर आरबी4/आरसी4 इंजन को लागू करता है।
यह अन्य सीएनसी पीढ़ियों के पी एम सी मॉड्यूल के साथ विनिमेय नहीं है।
जब पी एम सी मॉड्यूल अनुपस्थित या विफल होता है, तो सीएनसी अलार्म करता है और गति बाधित हो जाती है।
यदि पी एम सी निष्पादित नहीं हो रहा है तो कंट्रोलर एक्सिस मूवमेंट की अनुमति नहीं देगा। यह डिजाइन द्वारा है — पी एम सी लैडर सुरक्षा इंटरलॉक का प्रबंधन करता है, और पी एम सी निष्पादन के बिना एक कंट्रोलर यह सत्यापित नहीं कर सकता है कि वे इंटरलॉक सुरक्षित स्थिति में हैं।
पी एम सी मॉड्यूल प्रोसेसर है। लैडर प्रोग्राम वह सॉफ्टवेयर है जो उस पर चलता है।
ये अलग-अलग चीजें हैं — मॉड्यूल हार्डवेयर निष्पादन इंजन प्रदान करता है, और लैडर प्रोग्राम सीएनसी की मेमोरी (आमतौर पर FROM मॉड्यूल में) में लोड किया जाता है और प्रत्येक पी एम सी स्कैन चक्र पर पी एम सी प्रोसेसर द्वारा निष्पादित किया जाता है।
A20B-2902-0250 मॉड्यूल को बदलने से प्रोसेसर हार्डवेयर बदल जाता है।
FROM में संग्रहीत लैडर प्रोग्राम इस प्रतिस्थापन से प्रभावित नहीं होता है।
नए मॉड्यूल को स्थापित करने के बाद, पहले चल रहा लैडर प्रोग्राम बिना किसी संशोधन के निष्पादन फिर से शुरू कर देना चाहिए, बशर्ते कि FROM सामग्री बरकरार हो और मॉड्यूल सही ढंग से बैठा हो।
यह उस स्थिति से अलग है जहां पी एम सी मॉड्यूल लैडर प्रोग्राम को अपने साथ ले जाता है जब वह विफल हो जाता है। यह नहीं करता है।
प्रोग्राम अलग है। यह अंतर व्यावहारिक रूप से मायने रखता है: एक विफल पी एम सी मॉड्यूल लैडर प्रोग्राम हानि का कारण नहीं बनता है।
सीरीज 15-बी, 16, और 18 सीएनसी पीढ़ी परिपक्व है। FANUC ने इन कंट्रोल और उनके संबंधित घटकों को बंद कर दिया क्योंकि आई-सीरीज पीढ़ी ने उन्हें बदल दिया।
A20B-2902-0250 वर्षों से उत्पादन में नहीं है।
हर उपलब्ध इकाई अतिरिक्त मूल स्टॉक, हटाए गए अतिरिक्त इकाइयों, या मरम्मत किए गए फील्ड रिटर्न से आती है।
जैसे-जैसे इकाइयां मरम्मत में खपत होती हैं और वापस नहीं आती हैं, आपूर्ति समय के साथ कम होती जाती है। जब कोई ज्ञात-अच्छी स्पेयर उपलब्ध हो — मशीन के विफल होने से पहले — उसे स्टॉक करना किसी भी मशीन के लिए एक बचाव योग्य रखरखाव रणनीति है जो इस बोर्ड पर चल रही है।
एक पी एम सी मॉड्यूल विफलता जो उत्पादन मशीन को रोक देती है जबकि मरम्मत टीम एक अप्रचलित स्पेयर की तलाश करती है, एक नियंत्रणीय जोखिम है।
Q1: सीएनसी एक पी एम सी अलार्म दिखाता है। एक्सिस मोशन बाधित है। अन्य सभी अलार्म सामान्य दिखाई देते हैं। क्या A20B-2902-0250 संभावित दोष है?
मोशन बाधित होने वाला पी एम सी अलार्म पी एम सी मॉड्यूल दोष का एक लक्षण है, लेकिन यह पी एम सी सॉफ्टवेयर अलार्म का भी संकेत दे सकता है — हार्डवेयर के बजाय लैडर प्रोग्राम द्वारा उत्पन्न दोष।
सीएनसी डिस्प्ले पर पी एम सी अलार्म विवरण की जाँच करें। पी एम सी हार्डवेयर अलार्म (सिस्टम अलार्म) मॉड्यूल की ओर इशारा करते हैं।
पी एम सी प्रोग्राम अलार्म (लैडर अलार्म) मशीन फ़ंक्शन दोष की ओर इशारा करते हैं। यह अंतर निर्धारित करता है कि मॉड्यूल या मशीन वायरिंग को ध्यान देने की आवश्यकता है।
Q2: पी एम सी मॉड्यूल को बदल दिया गया था। दोष से पहले लैडर प्रोग्राम चल रहा था। क्या यह स्वचालित रूप से फिर से शुरू होगा?
हाँ, यदि FROM मॉड्यूल जो लैडर प्रोग्राम रखता है वह बरकरार है और सही ढंग से स्थापित है।
लैडर FROM में संग्रहीत है, न कि पी एम सी मॉड्यूल पर। पी एम सी मॉड्यूल प्रतिस्थापन के बाद, कंट्रोलर पावर-अप पर FROM से लैडर को पुनः लोड करेगा और निष्पादन शुरू करेगा।
पुष्टि करें कि FROM मॉड्यूल पूरी तरह से बैठा है और स्टार्टअप पर कोई FROM अलार्म नहीं दिखाई देता है।
Q3: क्या सीरीज 16 कंट्रोलर से पी एम सी मॉड्यूल का उपयोग सीरीज 18 कंट्रोलर में किया जा सकता है?
A20B-2902-0250 सीरीज 16 और सीरीज 18 दोनों के लिए काम करता है, इसलिए इस विशिष्ट भाग संख्या के भीतर कोई अंतर नहीं है।
हालांकि, बोर्ड लेबल की जांच करके पुष्टि करें — दोनों कंट्रोलर इस मॉड्यूल परिवार में एक ही भाग संख्या का उपयोग करते हैं।
किसी अन्य भाग संख्या से पी एम सी मॉड्यूल संगत होने की धारणा न बनाएं जब तक कि विशिष्ट भाग संख्या साझा न हो।
Q4: पी एम सी-आरबी4/आरसी4 इंजन द्वारा समर्थित अधिकतम लैडर स्टेप गणना क्या है?
आरबी4 और आरसी4 इंजन पूरी तरह से कॉन्फ़िगर किए गए सीरीज 15-बी, 16, और 18 मशीन टूल्स के लिए उपयुक्त पर्याप्त लैडर स्टेप गणना का समर्थन करते हैं।
विशिष्ट अधिकतम कंट्रोलर मॉडल और सॉफ्टवेयर कॉन्फ़िगरेशन के अनुसार भिन्न होता है।
यदि मशीन का लैडर प्रोग्राम क्षमता सीमा के करीब है, तो पी एम सी इंजन को अपग्रेड किए बिना लैडर स्टेप जोड़ना संभव नहीं हो सकता है — जो इस पीढ़ी पर पूर्ण कंट्रोलर अपग्रेड के बिना संभव नहीं है।
Q5: हटाए गए A20B-2902-0250 मॉड्यूल को स्पेयर के रूप में कैसे संग्रहीत किया जाना चाहिए?
सूखे, तापमान-स्थिर वातावरण में एंटी-स्टैटिक पैकेजिंग में स्टोर करें।
मॉड्यूल में अपने आप बैकअप बैटरी नहीं होती है — बैटरी-समर्थित मेमोरी कंट्रोलर आर्किटेक्चर में कहीं और होती है — इसलिए स्टोरेज में मॉड्यूल के लिए बैटरी प्रबंधन कोई चिंता का विषय नहीं है।
यदि मॉड्यूल को लंबे समय तक संग्रहीत किया गया है तो स्थापना से पहले एज कनेक्टर संपर्कों पर ऑक्सीकरण के लिए निरीक्षण करें।
हल्के ऑक्सीकरण को उपयुक्त संपर्क क्लीनर से साफ किया जा सकता है; भारी जंग इंगित करता है कि मॉड्यूल विश्वसनीय संपर्क नहीं बना सकता है।
