| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2902-0270 |
एक सीएनसी मशीन उपकरण ऑपरेटर प्रदर्शन के माध्यम से सीएनसी के साथ संवाद करता है अलार्म संदेश पढ़ना, उपकरण ऑफसेट दर्ज करना, मशीनिंग कार्यक्रमों की समीक्षा करना, धुरी की स्थिति की निगरानी करना।इस डिस्प्ले की गुणवत्ता और स्पष्टता सीधे प्रभावित करती है कि ऑपरेटर अपने काम को कितनी कुशलतापूर्वक और सुरक्षित रूप से कर सकता है.
FANUC सीरीज 16/18 मॉडल B सीएनसी में, डिस्प्ले सेक्शन दो भागों से बना हैः
सीआरटी मॉनिटर(भौतिक ट्यूब और आवास): ऑपरेटर द्वारा देखी गई छवि प्रदर्शित करता है।

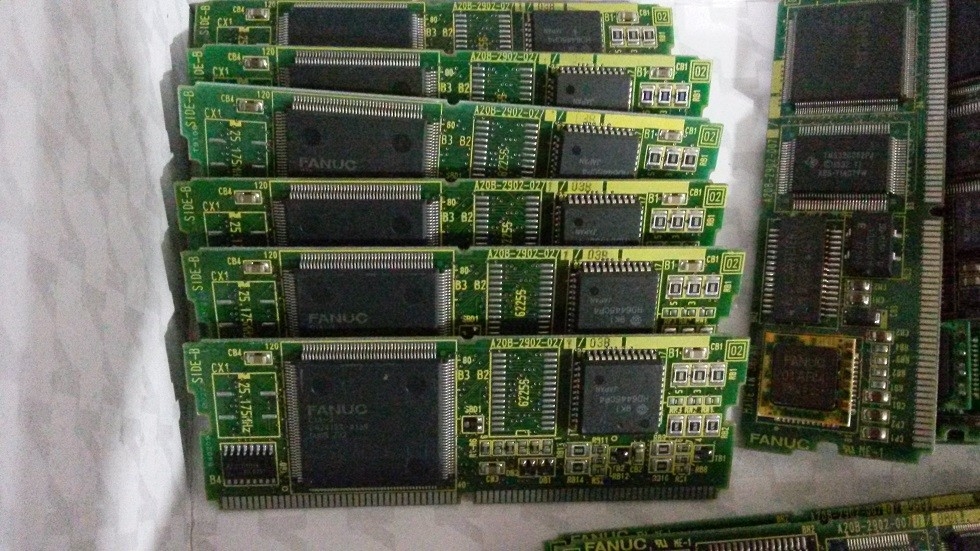

सीआरटी नियंत्रण मॉड्यूल (A20B-2902-0270): सीएनसी के डिस्प्ले लॉजिक और मॉनिटर के बीच इलेक्ट्रॉनिक इंटरफेस। यह मॉड्यूल सीएनसी के सीपीयू सिस्टम से डिस्प्ले डेटा प्राप्त करता है,इसे 14 इंच के रंगीन सीआरटी द्वारा आवश्यक वीडियो संकेतों में स्वरूपित करता है, और मॉनिटर के विक्षेपण और रंग सर्किट को चलाता है।
जब A20B-2902-0270 मॉड्यूल विफल हो जाता है, तो डिस्प्ले खाली हो जाता है, खराब सामग्री प्रदर्शित करता है, या त्रुटि पैटर्न उत्पन्न करता हैलेकिन ऑपरेटर दृश्य इंटरफ़ेस खो देता है.
| पैरामीटर | मूल्य |
|---|---|
| प्रदर्शन का आकार | 14 इंच |
| प्रदर्शन प्रकार | रंगीन सीआरटी |
| संगत | सीरीज 16/18/160/180 मॉडल बी |
| स्थापना | विकल्प 1 बोर्ड माउंट |
| निर्माण | एसएमडी मॉड्यूल |
| भाग संख्या | A20B-2902-0270 |
FANUC सीरीज 16/18 मॉडल बी प्लेटफॉर्म ने सीरीज 6, 10 और 16/18 की पिछली पीढ़ियों में इस्तेमाल किए गए पहले के मोनोक्रोम डिस्प्ले से अपग्रेड पथ के रूप में रंग प्रदर्शन क्षमता पेश की।रंग सीएनसी ऑपरेटर कार्यप्रवाह के लिए व्यावहारिक लाभ लाता है:
कार्यक्रम का प्रदर्शनःविभिन्न प्रकार के जी-कोड ब्लॉक ️ गति कमांड, तैयारी कार्य, विविध कोड ️ अलग-अलग रंगों में प्रदर्शित किए जा सकते हैं,किसी कार्यक्रम को स्कैन करना और विशिष्ट प्रकार की सामग्री की पहचान करना आसान बनाना.
अलार्म और संदेश हाइलाइटिंगःअलार्म संदेश और रंगीन ऑपरेटर संकेत मोनोक्रोम पाठ की तुलना में तत्काल ध्यान आकर्षित करते हैं।
ग्राफिकल उपकरण पथ प्रदर्शनःरंगीन उपकरण पथ ग्राफिक्स ऑपरेटर को विभिन्न उपकरण पासों के बीच अंतर करने, दृष्टिकोण और वापस ले जाने की चाल से काटने के पथों की पहचान करने की अनुमति देते हैं,और इसे चलाने से पहले कार्यक्रम को नेत्रहीन सत्यापित.
ए२०बी-२९०२-०२७० में सीआरटी नियंत्रण इलेक्ट्रॉनिक्स उपलब्ध हैं जो १४ इंच के मॉनिटर पर इस रंग प्रदर्शन को संभव बनाते हैं।
18-बी सीएनसी पर रिक्त प्रदर्शनःएक FANUC सीरीज 18-B मशीनिंग सेंटर में एक कार्यात्मक सीएनसी है, जिसमें धुरी सामान्य रूप से चलती है, धुरी शुरू होती है और कार्यक्रम चलता है, लेकिन 14 इंच का रंगीन डिस्प्ले कोई छवि नहीं दिखाता है।A20B-2902-0270 CRT नियंत्रण मॉड्यूल को विफल घटक के रूप में पहचाना गया हैप्रतिस्थापन सीएनसी के गति कार्यों को प्रभावित किए बिना रंग प्रदर्शन को बहाल करता है।
रंग भ्रष्ट प्रदर्शित करेंःसीएनसी सीरीज 16-बी पर 14-इंच सीआरटी छवि में विकृत रंग, झिलमिलाहट या रेखाएं दिखाता है। मॉनीटर स्वयं एक बाहरी संकेत के साथ सही परीक्षण करता है;दोष A20B-2902-0270 मॉड्यूल में है. प्रतिस्थापन सही रंग प्रतिपादन को बहाल करता है.
प्रश्न 1: क्या A20B-2902-0270 14 इंच के मॉनिटर के लिए विशिष्ट है, या यह अन्य स्क्रीन आकारों को संचालित कर सकता है?
A20B-2902-0270 14 इंच के रंगीन मॉनिटर के लिए CRT नियंत्रण मॉड्यूल है। इस मॉड्यूल द्वारा उत्पन्न समय और सिंक्रनाइज़ेशन मापदंडों को 14 इंच के CRT के विचलन आवश्यकताओं के लिए कैलिब्रेट किया गया है।एक काफी अलग स्क्रीन आकार (9 इंच) के साथ इसका उपयोग, 12-इंच) गलत ज्यामिति और सिंक्रनाइज़ेशन टाइमिंग का उत्पादन करेगा। 9-इंच मोनोक्रोम सिस्टम के लिए, सही मॉड्यूल A20B-2900 श्रृंखला में एक अलग भाग संख्या है।
Q2: क्या A20B-2902-0270 को नए A20B-2902-0271 या इसी तरह के वेरिएंट से बदला जा सकता है?
A20B-2902-027x रेंज में आसन्न भाग संख्याएं एक ही CRT नियंत्रण मॉड्यूल के बाद के संशोधन या संस्करण हो सकते हैं, संभावित रूप से मामूली घटक अद्यतन के साथ।क्या एक अलग प्रत्यय संस्करण एक ही विकल्प 1 बोर्ड के साथ पीछे से संगत है इस बात पर निर्भर करता है कि विकल्प 1 बोर्ड का सॉकेट इंटरफ़ेस अपरिवर्तित है या नहीं. एक अलग प्रत्यय से पहले सीएनसी के स्पेयर पार्ट्स दस्तावेज से संगतता की पुष्टि करें.
Q3: क्या सीआरटी नियंत्रण मॉड्यूल की विफलता सीएनसी प्रोग्राम निष्पादन को प्रभावित करती है?
नहीं. सीएनसी का डिस्प्ले सिस्टम इसके मोशन कंट्रोल और प्रोग्राम निष्पादन कार्यों से अलग है. एक विफल सीआरटी नियंत्रण मॉड्यूल डिस्प्ले को खाली या गलत सामग्री प्रदर्शित करने का कारण बनता है,लेकिन सीएनसी कार्यक्रमों को निष्पादित करने के लिए जारी है, PMC तर्क का जवाब, और सामान्य रूप से नियंत्रण servo अक्षों. मशीन एक विफल प्रदर्शन के साथ काम करना जारी रख सकते हैं,हालांकि ऑपरेटर की दृश्य प्रतिक्रिया के बिना ️ उत्पादन प्रक्रिया के आधार पर संभावित रूप से असुरक्षित स्थिति.
Q4: किस लक्षण से एक फेल A20B-2902-0270 को एक फेल CRT मॉनिटर ट्यूब से अलग किया जा सकता है?
एक विफल सीआरटी ट्यूब आम तौर पर पूरी तरह से विफल होने से पहले क्रमिक रूप से विफल हो जाती है। छवि दिखाई दे सकती है लेकिन खराब गुणवत्ता की हो सकती है।एक विफल नियंत्रण मॉड्यूल अचानक डिस्प्ले हानि का कारण बनता है, छवि धीरे-धीरे बिगड़ने के बजाय अचानक गायब हो जाती हैज्ञात-अच्छे मॉनिटर को विकल्प 1 बोर्ड के वीडियो आउटपुट सिग्नल (यदि उपलब्ध हो) से जोड़कर परीक्षण करके यह पुष्टि की जा सकती है कि विफलता ट्यूब या मॉड्यूल में है या नहीं।
प्रश्न 5: क्या सीआरटी मॉनिटर अभी भी अनुशंसित हैं, या सिस्टम को एलसीडी में अपग्रेड किया जाना चाहिए?
मशीनों के लिए जहां मूल सीएनसी हार्डवेयर उत्पादन सेवा में बनाए रखा जाता है,एक समकक्ष मॉड्यूल के साथ A20B-2902-0270 को बदलने से सिस्टम को अपने मूल विन्यास में रखा जाता है, जो संगतता और विश्वसनीयता के दृष्टिकोण से सबसे सुरक्षित विकल्प हैएफएएनयूसी सीएनसी प्रणालियों के लिए एलसीडी अनुवर्ती समाधान मौजूद हैं और वे सीआरटी डिस्प्ले सेक्शन को आधुनिक एलसीडी पैनल से बदलते हैं।इस तरह के retrofits वीडियो संकेत संगतता सत्यापित करने की आवश्यकता है और अतिरिक्त इंटरफ़ेस हार्डवेयर की आवश्यकता हो सकती हैमहत्वपूर्ण उत्पादन उपकरणों के लिए, मॉड्यूल प्रतिस्थापन या डिस्प्ले के बाद के सुधार के बीच निर्णय लेने से पहले सीएनसी के रखरखाव दस्तावेज और एक योग्य FANUC सेवा भागीदार से परामर्श करें।
