| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2902-0280 |

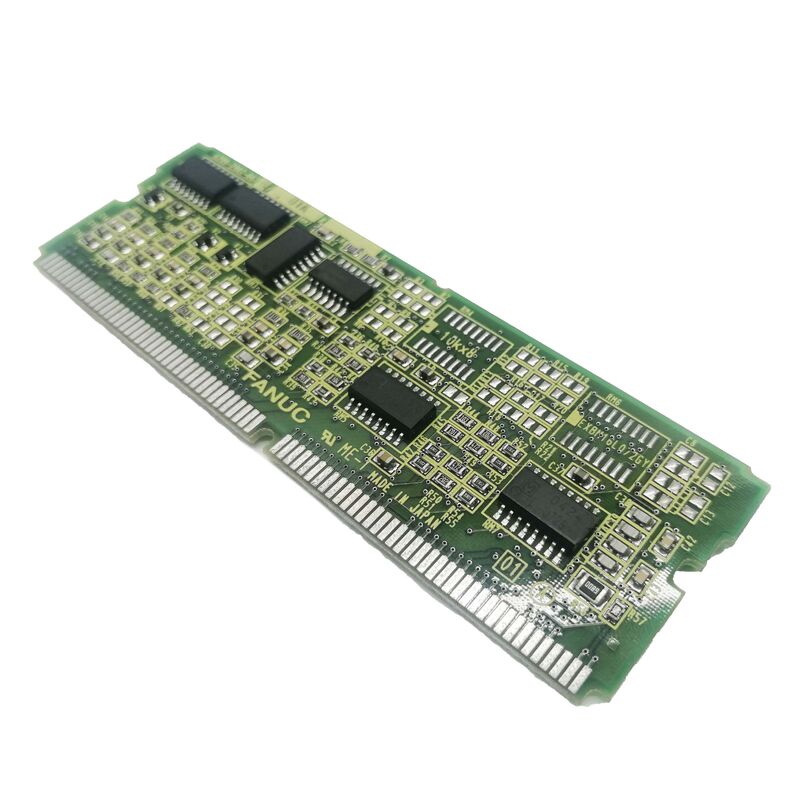

A20B-2902 श्रृंखला FANUC के सबसे बड़े और सबसे बहुमुखी पीसीबी मॉड्यूल परिवारों में से एक है। इस श्रृंखला के बोर्ड प्लग-इन डॉटर बोर्ड हैं - कॉम्पैक्ट एसएमडी-निर्माण कार्ड जो मुख्य बोर्ड पर या सीएनसी कार्ड केज के भीतर समर्पित सॉकेट में प्लग करके होस्ट सीएनसी प्रणाली में विशिष्ट क्षमताएं जोड़ते हैं।
A20B-2902 श्रृंखला की कार्यात्मक चौड़ाई व्यापक है। इस एकल श्रृंखला के भीतर, विभिन्न भाग संख्याएँ इस प्रकार कार्य करती हैं:
मेमोरी विस्तार मॉड्यूल:FROM और SRAM को संयोजित करने वाले बोर्ड (जैसे कि 4MB FROM के साथ A20B-2902-0080 और सीरीज 16/18 मॉडल B के लिए 512KB SRAM) जो प्रोग्राम स्टोरेज और पैरामीटर रिटेंशन का विस्तार करते हैं।
सर्वो नियंत्रण मॉड्यूल:डॉटर बोर्ड विस्तार अक्ष सर्वो मॉड्यूल सहित बहु-अक्ष कॉन्फ़िगरेशन के लिए सर्वो अक्ष कमांड प्रोसेसिंग और फीडबैक हैंडलिंग प्रदान करते हैं।
स्पिंडल इंटरफ़ेस मॉड्यूल:दोनों एनालॉग स्पिंडल इंटरफ़ेस मॉड्यूल (ए20बी-2902-0236 वर्ग, एनालॉग स्पिंडल एम्पलीफायरों के लिए) और डिजिटल स्पिंडल ड्राइव के लिए सीरियल स्पिंडल नियंत्रण मॉड्यूल।
पीएमसी और संचार मॉड्यूल:पीएमसी की प्रसंस्करण क्षमता, सीढ़ी मेमोरी, या I/O इंटरफ़ेस क्षमता का विस्तार करने वाले बोर्ड।
ड्राइव सिस्टम मॉड्यूल:इसमें अल्फा-आई पीएसएम और एसपीएम ड्राइव मॉड्यूल (इस श्रृंखला में अन्यत्र वर्णित) में उपयोग किया जाने वाला A20B-2902-0390 फायरिंग बोर्ड शामिल है - एक मॉड्यूल जो ड्राइव मॉड्यूल हार्डवेयर के भीतर ही आईजीबीटी गेट ड्राइव सिग्नल उत्पन्न करता है।
A20B-2902-0280 इस श्रृंखला के भीतर एक विशिष्ट कार्यात्मक स्थान रखता है, उस एप्लिकेशन की सेवा करता है जिसके लिए FANUC ने इसे डिज़ाइन किया है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए20बी-2902-0280 |
| शृंखला | A20B-2902 |
| उत्पादक | फैनुक कॉर्पोरेशन |
| प्रकार | प्लग-इन पीसीबी मॉड्यूल |
| आवेदन | FANUC सीएनसी और स्वचालन |
A20B-2902-0280 पूरे SMD (सरफेस माउंट डिवाइस) निर्माण का उपयोग करता है। एसएमडी-निर्मित मॉड्यूल में सीएनसी सेवा में कई व्यावहारिक विशेषताएं हैं:
भौतिक सघनता:एसएमडी छोटे पीसीबी क्षेत्र पर उच्च घटक घनत्व की अनुमति देता है। A20B-2902 श्रृंखला मॉड्यूल एक समर्पित कार्ड स्लॉट की आवश्यकता के बिना सीधे सीपीयू बोर्ड सॉकेट में प्लग करने के लिए पर्याप्त कॉम्पैक्ट हैं।
कनेक्टिविटी:प्रत्येक मॉड्यूल परिभाषित एज कनेक्टर या सॉकेट कनेक्टर के माध्यम से अपने होस्ट बोर्ड से जुड़ता है। प्लग-इन कनेक्शन बोर्ड का एकमात्र भौतिक और विद्युत इंटरफ़ेस है - अलग वायरिंग की आवश्यकता नहीं है।
प्रतिस्थापनीयता:एसएमडी मॉड्यूल प्रतिस्थापन एक शुद्ध प्लग-इन ऑपरेशन है - कोई सोल्डरिंग नहीं, कोई केबल पुन: कनेक्शन नहीं। बिजली बंद करें, विफल मॉड्यूल को हटाएं, प्रतिस्थापन स्थापित करें, बिजली चालू करें। सीएनसी अपने अगले स्टार्टअप पर मॉड्यूल का पता लगाता है।
सीएनसी मॉड्यूल-स्तरीय दोष:एक FANUC सीएनसी प्रणाली A20B-2902-0280 प्लग-इन मॉड्यूल में पाई गई एक खराबी विकसित करती है। बोर्ड को उसके भाग संख्या लेबल से पहचानना और प्रतिस्थापन को फिट करना इस मॉड्यूल द्वारा दिए गए फ़ंक्शन को पुनर्स्थापित करता है।
स्पेयर पार्ट्स सूची:FANUC सीएनसी सिस्टम संचालित करने वाली एक सुविधा स्थानीय स्पेयर के रूप में A20B-2902-0280 को बनाए रखती है, जिससे शिपिंग में देरी के बिना बोर्ड की खराबी के लिए तेजी से मॉड्यूल-स्तरीय प्रतिक्रिया सक्षम होती है।
Q1: मैं अपने सीएनसी में A20B-2902-0280 के विशिष्ट कार्य की पहचान कैसे करूँ?
विशिष्ट सीएनसी मॉडल के लिए FANUC रखरखाव मैनुअल प्रत्येक मॉड्यूल स्लॉट को उसके भाग संख्या और स्पेयर पार्ट्स सूची में फ़ंक्शन के अनुसार मैप करता है। सीएनसी बोर्ड असेंबली में A20B-2902-0280 द्वारा रखे गए स्लॉट का पता लगाएं और इसकी कार्यात्मक भूमिका की पुष्टि करने के लिए रखरखाव मैनुअल के स्पेयर पार्ट्स तालिका के साथ क्रॉस-रेफरेंस करें।
Q2: क्या निकटवर्ती A20B-2902 भाग संख्याएँ A20B-2902-0280 के साथ विनिमेय हैं?
नहीं, प्रत्येक A20B-2902 भाग संख्या एक अलग मॉड्यूल है - विभिन्न मेमोरी प्रकार, विभिन्न इंटरफ़ेस फ़ंक्शन, या विभिन्न नियंत्रण क्षमताएं। A20B-2902-0280 को संख्यात्मक निकटता के आधार पर आसन्न भाग संख्याओं (0270, 0290, आदि) से प्रतिस्थापित नहीं किया जा सकता है। सटीक भाग संख्या मिलान आवश्यक है.
Q3: A20B-2902-0280 को संभालते समय कौन सी ESD सावधानियां लागू होती हैं?
ईएसडी-सुरक्षित सतह पर ग्राउंडेड एंटी-स्टैटिक कलाई का पट्टा के साथ संभालें। एंटी-स्टैटिक पैकेजिंग में भंडारण और परिवहन करें। A20B-2902 श्रृंखला CMOS और मिश्रित-सिग्नल IC का उपयोग करती है जो ESD-संवेदनशील हैं। बोर्ड को उसके किनारों से पकड़ें; घटक सतहों, सोल्डर बिंदुओं या ट्रेस क्षेत्रों को सीधे छूने से बचें।
Q4: क्या A20B-2902-0280 को बदलने के लिए किसी सीएनसी कॉन्फ़िगरेशन परिवर्तन की आवश्यकता है?
अधिकांश A20B-2902 मॉड्यूल प्रकारों के लिए, समान-से-समान प्रतिस्थापन के लिए किसी सीएनसी कॉन्फ़िगरेशन परिवर्तन की आवश्यकता नहीं होती है। स्टार्टअप पर सीएनसी द्वारा हार्डवेयर इंटरफ़ेस मॉड्यूल का स्वचालित रूप से पता लगाया जाता है। संग्रहीत डेटा ले जाने वाले मॉड्यूल (पैरामीटर या सॉफ़्टवेयर सामग्री के साथ मेमोरी मॉड्यूल) को प्रतिस्थापन के बाद डेटा पुनर्स्थापित करने की आवश्यकता हो सकती है। मॉड्यूल के कार्यात्मक प्रकार से पुष्टि करें - सीएनसी के रखरखाव दस्तावेज़ से पहचाना गया - क्या प्रतिस्थापन के बाद कॉन्फ़िगरेशन चरणों की आवश्यकता है।
Q5: क्या A20B-2902-0280 का उपयोग सीएनसी मशीन टूल या रोबोट नियंत्रक अनुप्रयोगों में किया जाता है?
जैसा कि हार्डवेयर आर्किटेक्चर साझा किया गया है, FANUC सीएनसी मशीन टूल और रोबोट नियंत्रक अनुप्रयोगों दोनों में A20B-2902 श्रृंखला मॉड्यूल तैनात करता है। A20B-2902-0280 सीएनसी या रोबोट एप्लिकेशन पर काम करता है या नहीं, यह उस होस्ट सिस्टम पर निर्भर करता है जिसमें यह स्थापित है। सही परिनियोजन संदर्भ को सत्यापित करने के लिए इंस्टॉलेशन दस्तावेज़ से होस्ट सिस्टम प्रकार की पुष्टि करें।
