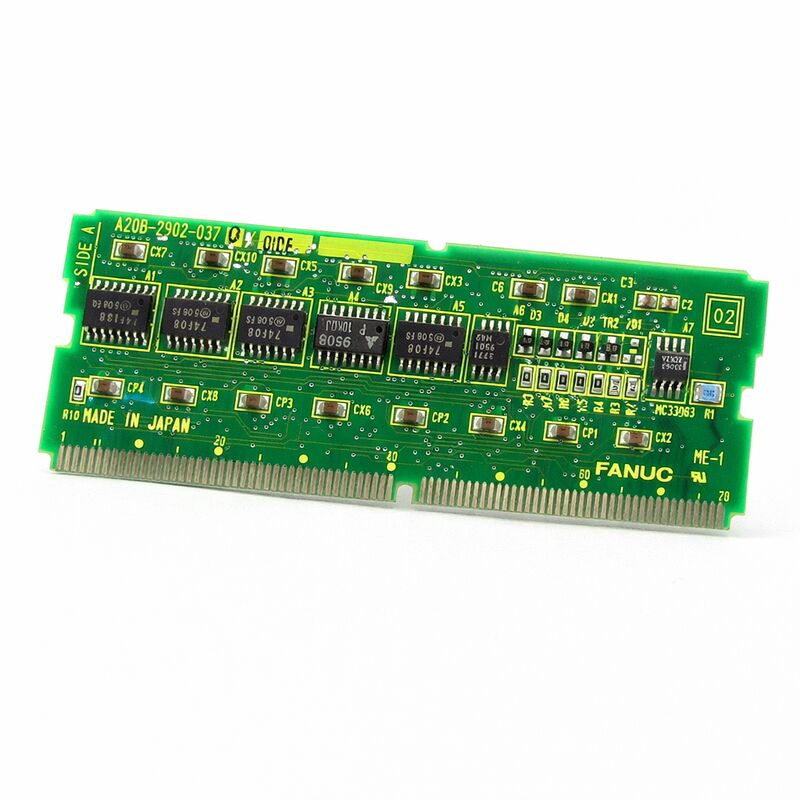

FANUC A20B-2902-0341 मॉड्यूल A20B29020341 A2OB-29O2-O341

FANUC A20B-2902-0341 | 4 MB फ्लैश ROM / 256 KB SRAM मेमोरी मॉड्यूल — सीरीज़ 16-C / 18-C, जापान मूल

भाग संख्या: A20B-2902-0341

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: FROM / SRAM संयोजन मेमोरी मॉड्यूल (SMD डॉटर बोर्ड)

FROM क्षमता: 4 MB (फ्लैश ROM)

SRAM क्षमता: 256 KB

संगत सिस्टम: FANUC सीरीज़ 16-C, 18-C और संगत

स्थिति: निर्माता द्वारा बंद कर दिया गया

अवलोकन

A20B-2902-0341 FANUC सीरीज़ 16-C और 18-C CNC सिस्टम के लिए एक संयुक्त फ्लैश ROM और SRAM मेमोरी मॉड्यूल है। यह एक SMD-प्रकार का डॉटर बोर्ड है जो मुख्य CPU बोर्ड पर स्थापित होता है, जो एक कॉम्पैक्ट मॉड्यूल में गैर-वाष्पशील सॉफ़्टवेयर भंडारण और बैटरी-समर्थित वाष्पशील डेटा भंडारण दोनों प्रदान करता है। यह बोर्ड कंट्रोलर के NC (न्यूमेरिकल कंट्रोल) और MC (मशीन कंट्रोल / PMC) अनुभागों के बीच इंटरफ़ेस करता है, सिस्टम फर्मवेयर, लैडर प्रोग्राम और सक्रिय परिचालन डेटा ले जाता है जिसकी CNC को कार्य करने के लिए आवश्यकता होती है।

"NC और MC के बीच इंटरफ़ेस" का विवरण संग्रहीत सामग्री के कार्य का वर्णन करता है, न कि भौतिक सिग्नल पथ का। FROM सामग्री वह है जिसकी NC और PMC को अपने संबंधित कार्यों को निष्पादित करने के लिए आवश्यकता होती है — यह दोनों के लिए सामान्य सॉफ़्टवेयर नींव है। 256 KB SRAM वह डेटा रखता है जिसे कंट्रोलर मशीन संचालन के दौरान लिखता और पढ़ता है, जो नियंत्रण वास्तुकला के NC और PMC दोनों पक्षों की सेवा करता है।

यह मॉड्यूल बंद कर दिया गया है। FANUC अब नए यूनिट का उत्पादन नहीं करता है। सीरीज़ 16-C और 18-C मशीनें दुनिया भर के उत्पादन संयंत्रों में काम करना जारी रखती हैं, और A20B-2902-0341 उन सुविधाओं में एक सक्रिय रखरखाव वस्तु बनी हुई है।

मुख्य विनिर्देश

FROM 4 MB — सिस्टम सॉफ़्टवेयर भंडारण

इस मॉड्यूल पर 4 मेगाबाइट फ्लैश ROM सीरीज़ 16-C या 18-C कंट्रोलर के लिए संपूर्ण सॉफ़्टवेयर स्टैक रखता है। CNC ऑपरेटिंग सॉफ़्टवेयर, सर्वो नियंत्रण सॉफ़्टवेयर, स्पिंडल नियंत्रण सॉफ़्टवेयर, PMC लैडर रनटाइम वातावरण, और कोई भी लोड किया गया विकल्प सॉफ़्टवेयर यहाँ रहता है। जब कंट्रोलर पावर ऑन होता है, तो यह FROM सामग्री को पढ़ता है और निष्पादन के लिए उन्हें DRAM में लोड करता है। FROM स्रोत है — कंट्रोलर का सारा प्रसंस्करण व्यवहार यहाँ संग्रहीत कोड से उत्पन्न होता है।

चार मेगाबाइट सीरीज़ 16-C/18-C युग के सॉफ़्टवेयर पीढ़ी के लिए एक उदार आवंटन था। इसने अधिकांश विन्यासों के लिए क्षमता बाधाओं के बिना पूर्ण नियंत्रण सॉफ़्टवेयर सूट के साथ-साथ स्थापित विकल्पों को समायोजित किया। व्यापक विकल्प सॉफ़्टवेयर पैकेज वाली सीरीज़ 16-C और 18-C मशीनें इस सीमा के करीब पहुंच सकती हैं, लेकिन मानक मशीनिंग सेंटर और टर्निंग सेंटर विन्यासों के लिए, क्षमता पर्याप्त से अधिक थी।

फ्लैश ROM स्वाभाविक रूप से गैर-वाष्पशील है। यह किसी भी पावर स्रोत के बिना, बैटरी के बिना, और विस्तारित भंडारण के माध्यम से अपनी सामग्री को बनाए रखता है। मशीन से हटाए गए FROM मॉड्यूल को वर्षों तक दराज में रखा जा सकता है और फिर से स्थापित होने पर भी उसमें अपना सॉफ़्टवेयर बरकरार रह सकता है।

SRAM 256 KB — बैटरी-समर्थित मेमोरी में सक्रिय डेटा

256 किलोबाइट SRAM मशीन-विशिष्ट और जॉब-विशिष्ट डेटा रखता है जो एक मशीन के विन्यास को दूसरे से अलग करता है। पार्ट प्रोग्राम, टूल ऑफ़सेट टेबल, पैरामीटर सेटिंग्स, वर्कपीस कोऑर्डिनेट डेटा, और मैक्रो चर सभी यहाँ रहते हैं। मॉड्यूल पर बैकअप बैटरी पावर-ऑफ घटनाओं के माध्यम से SRAM सामग्री को बनाए रखती है।

256 KB एक मध्यम SRAM आवंटन है। यह विशिष्ट मशीनिंग अनुप्रयोगों में सीरीज़ 16-C और 18-C मशीनों की मानक प्रोग्राम और डेटा आवश्यकताओं के लिए उपयुक्त है। बहुत बड़े प्रोग्राम पुस्तकालयों या व्यापक मैक्रो चर उपयोग वाली मशीनें क्षमता को सीमित पा सकती हैं। उन मामलों में, सिस्टम के विस्तार स्लॉट में अतिरिक्त SRAM विस्तार मॉड्यूल स्थापित किए गए हो सकते हैं।

बैकअप बैटरी एक उपभोज्य वस्तु है। इसका सेवा जीवन वर्षों में मापा जाता है — सामान्य औद्योगिक सेवा में आमतौर पर तीन से पांच साल, यदि मशीन लगातार चलती है तो लंबा (जो बैटरी ड्रेन चक्र को कम करता है)। जब बैटरी वोल्टेज गिरता है, तो FANUC कंट्रोलर एक लो-बैटरी अलार्म जारी करता है। अगली नियोजित मशीन शटडाउन से पहले बैटरी बदलें।

NC से MC इंटरफ़ेस — मॉड्यूल क्या संग्रहीत करता है

"NC और MC के बीच इंटरफ़ेस" का विवरण इसके भौतिक आर्किटेक्चर के बजाय मॉड्यूल की सामग्री को दर्शाता है। इस बोर्ड पर FROM दोनों NC (गति नियंत्रण और इंटरपोलेशन फ़ंक्शन) और MC (PMC लैडर — प्रोग्रामेबल मशीन कंट्रोलर जो I/O अनुक्रमण और मशीन लॉजिक को संभालता है) के लिए सॉफ़्टवेयर संग्रहीत करता है। वे इस मॉड्यूल पर एक साथ संग्रहीत होते हैं और पावर-अप पर एक साथ लोड होते हैं।

इस संयुक्त भंडारण का मतलब है कि इस मॉड्यूल की विफलता या भ्रष्टाचार एक साथ NC और PMC दोनों कार्यों को प्रभावित करता है। कंट्रोलर अपने सही सॉफ़्टवेयर के बिना न तो गति नियंत्रण और न ही मशीन लॉजिक निष्पादित कर सकता है। नियंत्रण प्रणाली के दोनों पक्ष इस एकल मॉड्यूल की सामग्री पर निर्भर करते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: सीरीज़ 16-C मशीन स्टार्टअप पर ROM पैरिटी अलार्म दिखाती है। क्या A20B-2902-0341 खराब है?

ROM पैरिटी अलार्म FROM सामग्री अखंडता विफलता का संकेत देता है। पहले मॉड्यूल को फिर से सीट करें — आंशिक रूप से सीट किया गया मॉड्यूल भ्रष्ट सामग्री के समान अलार्म उत्पन्न करता है। यदि मॉड्यूल पूरी तरह से सीट होने पर भी अलार्म बना रहता है, तो FROM सामग्री भ्रष्ट हो सकती है या मॉड्यूल हार्डवेयर विफल हो सकता है। एक प्रतिस्थापन मॉड्यूल प्राप्त करें और मशीन को उत्पादन में वापस लाने से पहले सही सॉफ़्टवेयर संस्करण लोड करें।

Q2: A20B-2902-0341 को बदलने के बाद, मशीन चलने से पहले क्या किया जाना चाहिए?

एक प्रतिस्थापन मॉड्यूल खाली स्थापित होता है — कोई FROM सामग्री नहीं, कोई SRAM डेटा नहीं। सबसे पहले, बूट स्क्रीन पुनर्स्थापना प्रक्रिया का उपयोग करके बैकअप या मूल स्रोत से सही CNC सॉफ़्टवेयर संस्करण लोड करें। फिर सभी SRAM डेटा को पुनर्स्थापित करें: पैरामीटर, पार्ट प्रोग्राम, टूल ऑफ़सेट, और वर्कपीस कोऑर्डिनेट। पैरामीटर प्रिंटआउट से तुलना करके सभी पैरामीटर सही होने की पुष्टि करें। जब तक पैरामीटर सत्यापित नहीं हो जाते, तब तक मशीन सही पार्ट का उत्पादन नहीं कर सकती।

Q3: मॉड्यूल बदलने के बाद PMC लैडर प्रोग्राम गायब है। NC कार्य करता हुआ प्रतीत होता है। क्यों?

यदि FROM को CNC सिस्टम सॉफ़्टवेयर के साथ लोड किया गया था लेकिन PMC लैडर लोड में शामिल नहीं था, तो कंट्रोलर बूट होता है और NC कार्य करता है — लेकिन PMC के पास निष्पादित करने के लिए कोई लैडर नहीं है। लैडर के बिना, मशीन I/O प्रतिक्रिया नहीं करता है। PMC प्रोग्रामिंग स्क्रीन से या मेमोरी कार्ड बैकअप से PMC लैडर प्रोग्राम अलग से लोड करें। लैडर मुख्य CNC सिस्टम सॉफ़्टवेयर से एक अलग फ़ाइल है और इसे स्वतंत्र रूप से लोड किया जाना चाहिए।

Q4: क्या A20B-2902-0341 का उपयोग A20B-2902 सीरीज़ में अन्य 4 MB FROM मॉड्यूल को बदलने के लिए किया जा सकता है?

A20B-2902 सीरीज़ FROM मॉड्यूल वेरिएंट के बीच इंटरचेंजबिलिटी इस बात पर निर्भर करती है कि SRAM क्षमता और सिस्टम संगतता मेल खाती है या नहीं। -0341 विशेष रूप से 256 KB SRAM ले जाता है और सीरीज़ 16-C/18-C से मेल खाता है। उसी सीरीज़ में एक अन्य वेरिएंट में एक अलग SRAM आवंटन हो सकता है या यह एक अलग कंट्रोलर सीरीज़ से मेल खा सकता है। पुष्टि की गई संगतता के लिए सटीक भाग संख्या मिलान का उपयोग करें।

Q5: मशीन वर्षों से बिना किसी समस्या के चल रही है। क्या इस मॉड्यूल पर SRAM बैटरी को सक्रिय रूप से बदला जाना चाहिए?

हाँ। निर्धारित आधार पर बैटरी बदलना लो-बैटरी अलार्म की प्रतीक्षा करने से बेहतर अभ्यास है। एक बैटरी जो अलार्म थ्रेशोल्ड तक पहुँचती है, उसमें डेटा हानि से पहले कुछ मार्जिन होता है — लेकिन वह मार्जिन सीमित और अप्रत्याशित होता है। यदि मशीन अलार्म और बैटरी प्रतिस्थापन के बीच पावर ऑफ हो जाती है, तो SRAM डेटा जोखिम में है। नियोजित रखरखाव के दौरान हर तीन से चार साल में बैटरी बदलें, स्वैप के दौरान मशीन को चालू रखें ताकि SRAM लाइव रहे।
