| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0348 |
भाग संख्याःA20B-2902-0348
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:संयुक्त FROM/SRAM मेमोरी मॉड्यूल (SMD पुत्री बोर्ड)
बोर्ड श्रृंखलाःA20B-2902
मेमोरी प्रकारःफ्लैश ROM (FROM ️ non-volatile) + SRAM (बैटरी समर्थित)
संगत प्रणालियाँ:FANUC सीरीज 16, 18, 21 सीएनसी और संगत
डिजाइनःएसएमडी प्लग-इन पुत्री बोर्ड

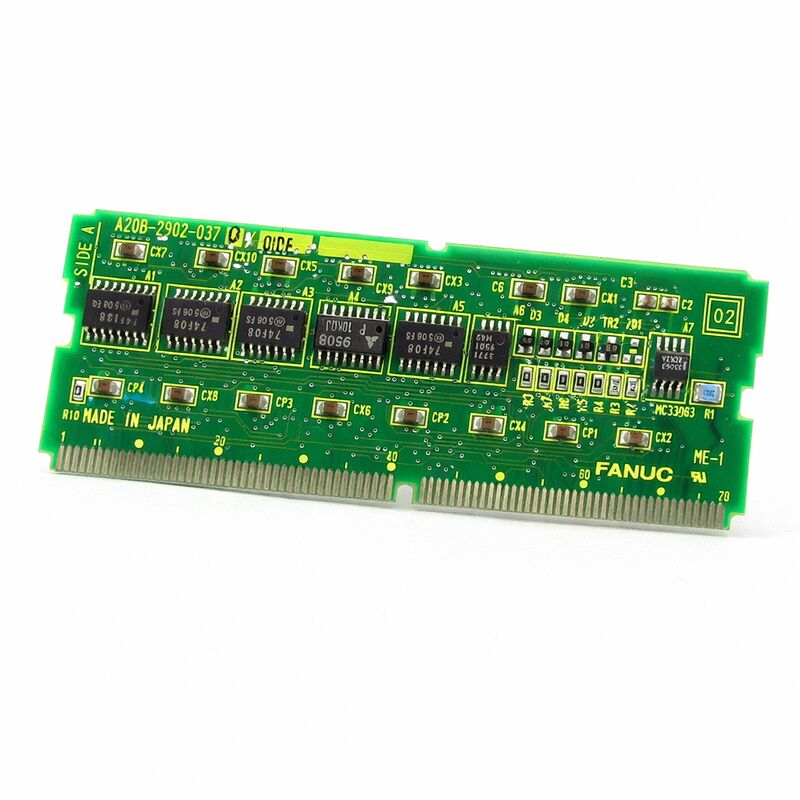

The A20B-2902-0348 is a combined FROM/SRAM memory module from FANUC's A20B-2902 series — a family of compact SMD plug-in memory boards that serve as the primary persistent storage devices in FANUC Series 16, 18, और 21 सीएनसी नियंत्रकों. यह एक एकल बेटी बोर्ड पर दो कार्यात्मक रूप से स्वतंत्र स्मृति प्रकारों को एकीकृत करता हैः गैर-अस्थिर सॉफ्टवेयर और कार्यक्रम भंडारण के लिए फ्लैश रोम,और पैरामीटर और डेटा भंडारण के लिए बैटरी समर्थित SRAM.
A20B-2902 श्रृंखला FANUC की श्रृंखला 16/18/21 नियंत्रक पारिस्थितिकी तंत्र में सबसे महत्वपूर्ण मॉड्यूल परिवारों में से एक है।
इन नियंत्रकों को टर्निंग केंद्रों, मशीनिंग केंद्रों,और दुनिया भर में बहु-अक्षीय विनिर्माण कोशिकाओं को चालू करने और काम करने के लिए पूरी तरह से सही FROM/SRAM मॉड्यूल पर निर्भर.
FROM में ऑपरेटिंग सिस्टम और PMC सीढ़ी होती है। SRAM में पैरामीटर होते हैं और मशीन के द्वारा चलाए जाने वाले को ऑफसेट करते हैं।
दोनों प्रकार के मेमोरी A20B-2902-0348 पर मौजूद हैं, और दोनों को मशीन के काम करने के लिए बरकरार होना चाहिए।
बोर्ड सतह-माउंट निर्माण का उपयोग करता है पूरे में. यह मुख्य सीपीयू बोर्ड पर एक समर्पित सॉकेट में प्लग करता है,नियंत्रक चेसिस में मेमोरी मॉड्यूल के लिए आवंटित भौतिक स्थान के भीतर साफ फिट. स्थापना सरल हैः पुराने बोर्ड को हटा दें, नए को स्थापित करें, डेटा को पुनर्स्थापित करें.
लेकिन डाटा रिस्टोर करने के चरण में सही सॉफ़्टवेयर के साथ FROM को पुनः लोड करना और बैकअप से SRAM डेटा को पुनर्स्थापित करना बोर्ड को हटाने से पहले तैयारी की आवश्यकता होती है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2902-0348 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | संयुक्त FROM/SRAM मेमोरी मॉड्यूल |
| बोर्ड श्रृंखला | A20B-2902 |
| मेमोरी प्रकार | फ्लैश ROM (गैर-विलायक) + बैटरी समर्थित SRAM |
| संगत प्रणालियाँ | FANUC सीरीज 16, 18, 21 सीएनसी और संगत |
| डिजाइन | एसएमडी प्लग-इन पुत्री बोर्ड |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
A20B-2902-0348 पर फ्लैश ROM सॉफ्टवेयर है कि सीएनसी नियंत्रक काम करता है स्टोर करता है। इसमें सीएनसी ऑपरेटिंग सिस्टम ही शामिल है,पीएमसी सीढ़ी कार्यक्रम जो मशीन उपकरण के स्वचालन तर्क को नियंत्रित करता है, और कई विन्यासों में, मशीन बिल्डर के कस्टम एप्लिकेशन प्रोग्राम और मैक्रो लाइब्रेरी।
फ्लैश मेमोरी फ्लोटिंग-गेट ट्रांजिस्टरों के माध्यम से गैर-विलायक भंडारण प्राप्त करती है जिनकी चार्ज स्थिति बिजली के बिना बनी रहती है।
जब सीएनसी चालू होता है, तो ऑपरेटिंग सिस्टम FROM मॉड्यूल से लोड होता है और निष्पादन शुरू होता है।
यदि FROM सामग्री भ्रष्ट हो जाती है, तो सॉफ़्टवेयर अद्यतन के दौरान विफल लेखन, चिप्स को भौतिक क्षति या सेल पहनने के कारण नियंत्रक शुरू नहीं हो सकता है।
FROM सामग्री मशीन-विशिष्ट है।
ऑपरेटिंग सिस्टम संस्करण को हार्डवेयर पीढ़ी से मेल खाना चाहिए। पीएमसी सीढ़ी मशीन बिल्डर की सीढ़ी है, जो उस मशीन विन्यास के लिए अद्वितीय है।
एक रिक्त प्रतिस्थापन FROM मॉड्यूल में सही FROM फ़ाइलें लिखी जानी चाहिए इससे पहले कि मशीन चल सके।
ये फाइलें मशीन निर्माता के प्रलेखन से, एक FANUC सेवा प्रतिनिधि से या मूल मॉड्यूल से बनाई गई बैकअप कॉपी से आती हैं।
A20B-2902-0348 पर स्थिर रैम एक बैकअप बैटरी के माध्यम से बिजली बंद होने के दौरान अपनी सामग्री को बरकरार रखता है।
बैटरी एसआरएएम कोशिकाओं को अपनी चार्ज स्थिति बनाए रखने के लिए आवश्यक छोटी निरंतर धारा प्रदान करती है, जिससे डेटा बरकरार रहता है।
जब बैटरी का वोल्टेज अंततः SRAM की रिटेन्शन थ्रेशोल्ड से नीचे गिर जाता है, तो डेटा खो जाता है।
एसआरएएम सामान्य मशीन के उपयोग के दौरान बदलते हुए डेटा को संग्रहीत करता है लेकिन शिफ्ट और पावर चक्र के बीच बने रहना चाहिए। सीएनसी मापदंड परिभाषित करते हैं कि नियंत्रक कैसे व्यवहार करता हैअक्ष स्ट्रोक सीमाएँ, सर्वो लाभ, संचार सेटिंग्स।
उपकरण ऑफसेट तालिकाओं में प्रत्येक पंजीकृत उपकरण के लिए लंबाई और त्रिज्या मुआवजे के मान होते हैं। कार्य निर्देशांक ऑफसेट मशीनीकृत भागों के लिए डेटा पदों को परिभाषित करते हैं।यह सब SRAM में रहता है.
एसआरएएम डेटा खोना एक उत्पादन घटना है. यह मशीन को यांत्रिक रूप से क्षतिग्रस्त नहीं करता है, लेकिन जब तक सभी डेटा बहाल नहीं हो जाते तब तक मशीन ठीक से नहीं चल सकती है.
एक पीसी, यूएसबी पर कैप्चर किए गए एसआरएएम डेटा का पूर्ण बैकअप,या FANUC मेमोरी कार्ड ¥ नियंत्रक पर किसी भी रखरखाव के काम से पहले मानक अभ्यास है कि एक डेटा पुनः लोड करने के बजाय मैन्युअल फिर से प्रवेश करने के लिए वसूली के प्रयास को सीमित करता है.
A20B-2902 श्रृंखला में बड़ी संख्या में FROM/SRAM मॉड्यूल वेरिएंट शामिल हैं। FROM क्षमता और SRAM क्षमता वेरिएंट के आधार पर भिन्न होती है। कुछ वेरिएंट श्रृंखला 16-C और 18-C प्लेटफार्मों की सेवा करते हैं;अन्य श्रृंखला 21 की सेवा करते हैं; कुछ पुल दोनों।
कुछ में अतिरिक्त कार्य शामिल हैं - एनालॉग स्पिंडल इंटरफेस, पीएमसी सीढ़ी निष्पादन सर्किट - मेमोरी के साथ।
A20B-2902-0348 इस परिवार का एक विशिष्ट संस्करण है। यह अपने विशिष्ट मेमोरी कॉन्फ़िगरेशन के साथ अपने परिभाषित नियंत्रक प्लेटफार्मों की सेवा करता है।इसे एक अलग संस्करण के साथ बदलना, भले ही वह भौतिक रूप से समान दिखाई दे, एक गलत क्षमता असंगतता या हार्डवेयर असंगतता का खतरा है।.
प्रतिस्थापन के लिए खरीद करने से पहले हमेशा स्थापित बोर्ड के लेबल से सटीक भाग संख्या की पुष्टि करें।
प्रश्न 1: नियंत्रक प्रत्येक चालू होने पर एक FROM चेकसम अलार्म दिखाता है। कुछ और नहीं बदला है। क्या यह बोर्ड कारण है?
चालू होने पर निरंतर FROM चेकसम अलार्म FROM सामग्री को भ्रष्ट या FROM सेल विफल होने का संकेत देता है.
सबसे पहले जाँच करें कि क्या अलार्म सॉफ्टवेयर अपडेट के बाद हुआ है ∙ एक रुका हुआ FROM लिखना प्रभावित क्षेत्र को भ्रष्ट कर सकता है।
यदि कोई अद्यतन प्रगति में नहीं था, तो FROM हार्डवेयर विफल हो गया है.
मॉड्यूल को बदलने के बाद एक पूर्ण FROM फिर से लिखना आवश्यक है। काम शुरू करने से पहले सही FROM फ़ाइल सेट तैयार है।
प्रश्न 2: सीएनसी बैटरी कम अलार्म उत्पन्न करता है। एसआरएएम डेटा खो जाने से पहले कितना समय उपलब्ध है?
कम बैटरी अलार्म तब दिखाई देता है जब बैटरी का वोल्टेज चेतावनी सीमा से नीचे गिर जाता है, ना कि महत्वपूर्ण प्रतिधारण सीमा से नीचे।
इन सीमाओं के बीच का अंतर सामान्य परिस्थितियों में कई सप्ताह प्रदान करता है, हालांकि यह बैटरी की आयु और कैबिनेट तापमान के साथ भिन्न होता है।
अलार्म को कुछ दिनों के भीतर कार्रवाई की आवश्यकता के रूप में मानें। परिवर्तन के दौरान एसआरएएम सामग्री को बनाए रखने के लिए बैटरी को नियंत्रक के साथ चालू करें।
Q3: प्रतिस्थापन A20B-2902-0348 मॉड्यूल आ गया है. क्या स्थापना से पहले कुछ भी जांचना है?
प्रतिस्थापन मॉड्यूल का पूर्ण भाग संख्या किसी भी संशोधन प्रत्यय सहित, स्थापित मॉड्यूल के साथ पूरी तरह से मेल खाती है।
शिपिंग या भंडारण से किसी भी क्षति के लिए कनेक्टर संपर्कों का निरीक्षण करें। मूल मॉड्यूल को हटाने से पहले सभी सीएनसी डेटा का बैकअप पूरा और सत्यापित है।
FROM फ़ाइल को पुनः लोड करने के लिए तैयार करें. इन चरणों के साथ, स्थापना आत्मविश्वास के साथ आगे बढ़ सकती है.
Q4: मॉड्यूल को बदलने और डेटा को पुनः लोड करने के बाद, एक अक्ष के सर्वो पैरामीटर बैकअप मानों से थोड़ा अलग दिखते हैं। क्या जांच की जानी चाहिए?
डेटा पुनः लोड करने के बाद, संबंधित धुरी के सभी मापदंडों की तुलना दूसरी बैकअप कॉपी या मशीन के प्रलेखन से की जाए।
एक-अंकीय पैरामीटर विसंगति कभी-कभी स्थिर अंतिम स्थिति के बजाय पैरामीटर संपादन के दौरान कैप्चर किए गए डेटा के बैकअप से हो सकती है।
यदि वर्तमान पैरामीटर मान सही मशीन व्यवहार का उत्पादन कर रहा है, और बैकअप केवल एक तुच्छ संख्यात्मक अंतर दिखाता है, तो बहाल मान सही होने की संभावना है।
Q5: मशीन A20B-2902-0348 के बाद के संशोधन का उपयोग करती है (उदाहरण के लिए, /01A के बजाय /02A) । क्या ये विनिमेय हैं?
एक ही आधार भाग संख्या के भीतर छोटे हार्डवेयर संशोधन प्रत्यय पीसीबी लेआउट परिवर्तन या घटक प्रतिस्थापन का प्रतिनिधित्व करते हैं जो एक ही कार्यात्मक विनिर्देश को बनाए रखते हैं।
अधिकतर मामलों में ये परस्पर बदल सकते हैं।
FANUC आम तौर पर बाद के संशोधनों को पूर्व के संशोधन प्रतिष्ठानों के साथ पीछे की ओर संगत बनाने के लिए डिजाइन करता है।
यदि किसी विशिष्ट अनुप्रयोग के लिए अनिश्चितता है, तो मशीन के रखरखाव दस्तावेज या FANUC सेवा संसाधन से पुष्टि करें।
