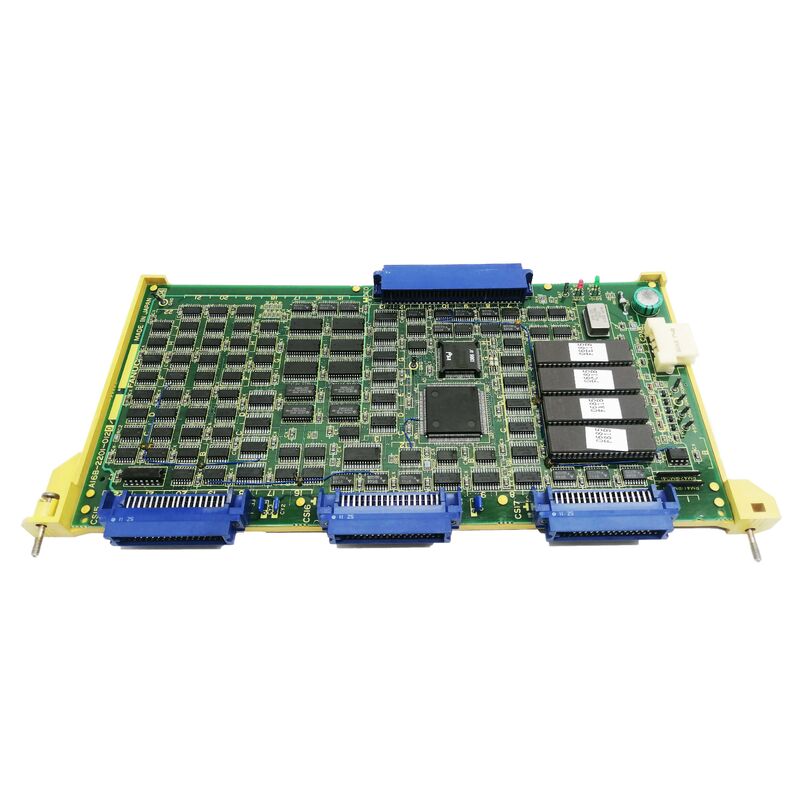

A16B-1300-0220 एक सिग्नल रूपांतरण पीसीबी है जो मशीन टूल्स सेंसर की भौतिक माप दुनिया और FANUC सीएनसी के डिजिटल सिग्नल वातावरण को जोड़ती है।इसके वर्णन से निहित दो कार्य इसके पूर्ण कार्य को प्रकट करते हैं:
अंतर्निहित सेंसर इंटरफ़ेसः"इंटरनेट सेंसर" से मशीन टूल्स के अंदर एम्बेडेड सेंसर अभिप्रेत हैं ∙ टच सोंड, भाग माप सेंसर,या अन्य एकीकृत माप उपकरण जो भौतिक रूप से मशीन में निर्मित हैं बजाय बाहरी रूप से संलग्नये सेंसर जब किसी वर्कपीस या संदर्भ सतह के संपर्क में आते हैं तो संकेत उत्पन्न करते हैं।
सेंसर सिग्नल रूपांतरण सर्किटःकच्चे सेंसर सिग्नल ️ आम तौर पर एनालॉग वोल्टेज या वर्तमान सिग्नल,या सरल चालू/बंद स्विचिंग संपर्क ️ को डिजिटल सिग्नल प्रारूप में परिवर्तित किया जाना चाहिए जो सीएनसी के इनपुट सर्किट की अपेक्षा करता है. A16B-1300-0220 यह रूपांतरण करता हैः
| पैरामीटर | मूल्य |
|---|---|
| कार्य | अंतर्निहित सेंसर + सिग्नल रूपांतरण |
| आवेदन | सीएनसी मशीन उपकरण माप |
| बोर्ड का प्रकार | संकेत रूपांतरण पीसीबी |
| श्रृंखला | A16B-1300 |
मशीन टूल्स सेंसर ऐसे वातावरण में संकेत उत्पन्न करते हैं जो सीएनसी नियंत्रक के इलेक्ट्रॉनिक वातावरण से मौलिक रूप से भिन्न होते हैंः
विद्युत शोरःमशीन टूल्स से सर्वो ड्राइव, स्पिंडल ड्राइव, हाइड्रोलिक सोलेनोइड और आर्क वेल्डिंग उपकरण से पर्याप्त विद्युत चुम्बकीय हस्तक्षेप उत्पन्न होता है।मशीन के विद्युत कैबिनेट के माध्यम से चल रहा है सेंसर वायरिंग इस शोर उठाता है. सिग्नल कंडीशनिंग के बिना, शोर माप सिग्नल को खराब करता है.
सिग्नल प्रारूप असंगतिःसेंसर एनालॉग वोल्टेज (010V, 420mA) या अंतर संकेतों को आउटपुट कर सकते हैं जिन्हें सीएनसी के मानक डिजिटल इनपुट सीधे संसाधित नहीं कर सकते हैं।सिग्नल रूपांतरण इन प्रारूपों को सीएनसी संगत डिजिटल इनपुट में मैप करता है.जमीनी अलगाव:मशीन के साथ यांत्रिक रूप से एकीकृत सेंसरों में सीएनसी नियंत्रक से अलग ग्राउंड संदर्भ हो सकते हैं। पृथक्करण ग्राउंड लूप और उनके संबंधित माप त्रुटियों को रोकता है।A16B-1300-0220 इन सभी मुद्दों को संबोधित करता है ¢ सेंसर के कच्चे आउटपुट को एक स्वच्छ आउटपुट में परिवर्तित करना, सही ढंग से स्वरूपित संकेत है कि सीएनसी माप, नियंत्रण, और प्रतिक्रिया के लिए उपयोग कर सकते हैं।
भाग में निर्मित माप त्रुटिःएक FANUC सीएनसी मशीनिंग सेंटर जिसमें एकीकृत टच-सोंड माप है, माप की सटीकता खो देता है या सेंसर संचार अलार्म उत्पन्न करता है।A16B-1300-0220 सिग्नल कन्वर्टर बोर्ड दोष के रूप में पहचाना जाता हैप्रतिस्थापन सटीक माप संकेत रूपांतरण को बहाल करता है।
सीएनसी सेंसर एकीकरण का रखरखावःएक FANUC सीएनसी मशीन टूल्स के साथ निर्मित माप सेंसर नियंत्रण बोर्ड रखरखाव के अधीन है। माप प्रणाली के लिए सटीक संकेत कंडीशनिंग सुनिश्चित करने के लिए A16B-1300-0220 को बदल दिया जाता है।
Q1: A16B-1300-0220 किस प्रकार के सेंसर के साथ इंटरफेस करता है?
विवरण "बिल्ड इन सेंसर" से संकेत मिलता है कि सेंसर भौतिक रूप से मशीन उपकरण के भीतर एकीकृत हैं, आमतौर पर टच जांच (रेनिशा, FANUC-ब्रांड), स्पिनल में माप जांच,या वर्कपीस उपस्थिति सेंसरसिग्नल रूपांतरण सर्किट इन अंतर्निहित सेंसरों की विशिष्ट विद्युत विशेषताओं को समायोजित करता है।उपयुक्त FANUC मशीन टूल्स और सीएनसी प्रलेखन से संगत सेंसर प्रकारों की पुष्टि करें.
Q2: क्या A16B-1300-0220 एक मानक I/O बोर्ड के समान है?
नहीं. मानक I/O बोर्ड (जैसे A16B-1212-0221 I/O कार्ड C6 इस सत्र में पुष्टि की गई) डिजिटल चालू/बंद मशीन I/O संकेतों को संभालते हैं।A16B-1300-0220 विशेष रूप से माप सेंसर के लिए एक संकेत रूपांतरण बोर्ड है, जो मानक I/O कार्यक्षमता से परे परिशुद्धता माप सर्किट के लिए आवश्यक अतिरिक्त कंडीशनिंग, रूपांतरण और अलगाव प्रदान करता है।
Q3: क्या A16B-1300-0220 को बदलने के लिए सेंसर के किसी भी रीकैलिब्रेशन की आवश्यकता होती है?
सिग्नल रूपांतरण बोर्ड जिसमें लाभ या ऑफसेट समायोजन घटक शामिल हैं, प्रतिस्थापन के बाद माप सटीकता को प्रभावित कर सकते हैं।क्या पुनर्मूल्यांकन की आवश्यकता है विशिष्ट सेंसर प्रणाली पर निर्भर करता है और क्या नए बोर्ड के रूपांतरण विशेषताओं मूल से मेल खाते हैंलागू FANUC माप प्रणाली दस्तावेज से पुष्टि करें।
प्रश्न 4: क्या A16B-1300-0220 की विफलता सीएनसी की अक्ष सर्वो नियंत्रण को प्रभावित करती है?
सेंसर सिग्नल रूपांतरण बोर्ड की विफलता माप कार्यों को प्रभावित करती है ∙ भाग माप, जांच चक्र और सेंसर आधारित प्रतिक्रिया ∙ लेकिन आम तौर पर सीएनसी की प्राथमिक अक्ष सर्वो नियंत्रण को प्रभावित नहीं करती है।सीएनसी प्रोग्राम निर्देशांक का उपयोग कर मशीनिंग जारी रखता है; केवल सेंसर-निर्भर कार्य (माप मैक्रो, सेंसर-ट्रिगर किए गए संचालन) प्रभावित होते हैं।
