| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0370 |

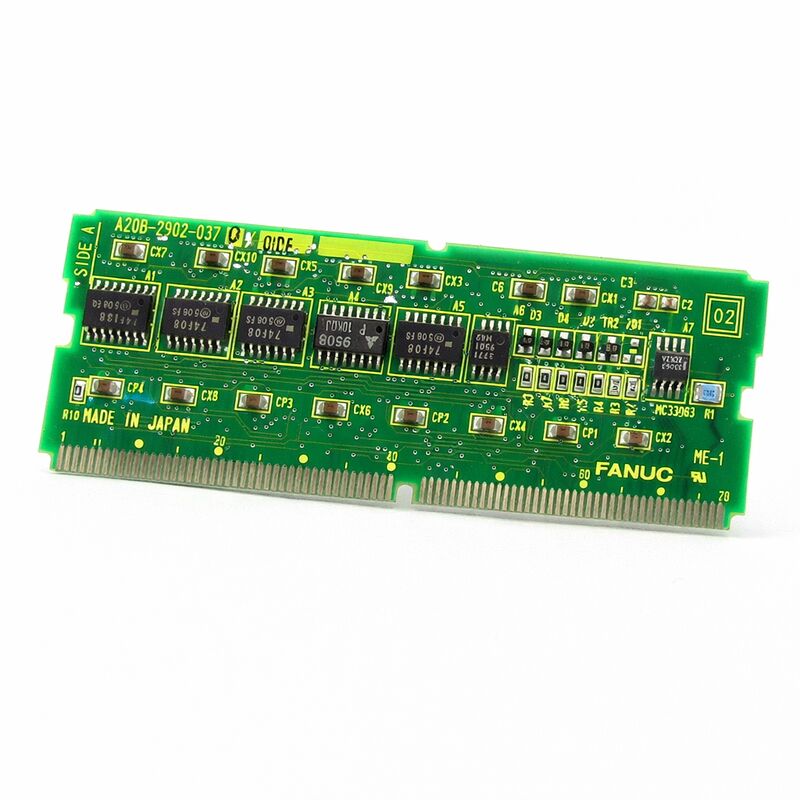

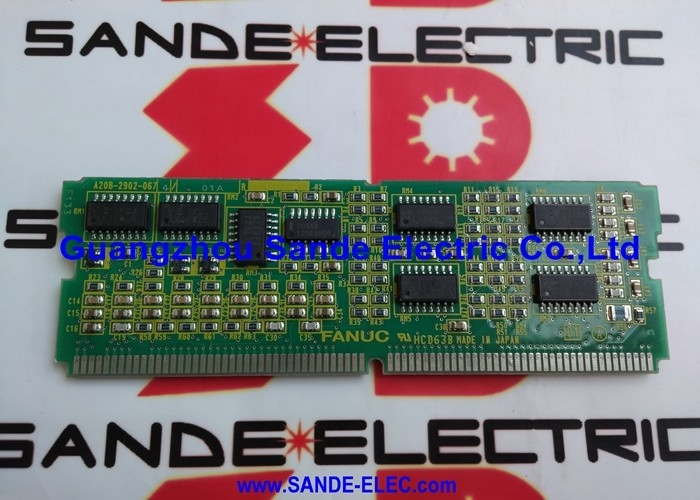

भाग संख्या: A20B-2902-0370
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: मेमोरी मॉड्यूल पीसीबी (एसएमडी डॉटर बोर्ड)
बोर्ड सीरीज़: A20B-2902
अनुप्रयोग: FANUC सीएनसी कंट्रोलर मेमोरी विस्तार और भंडारण
डिज़ाइन: एसएमडी प्लग-इन डॉटर बोर्ड
A20B-2902-0370 FANUC की A20B-2902 सीरीज़ का एक मेमोरी मॉड्यूल पीसीबी है। यह सीरीज़ FANUC सीएनसी कंट्रोलर में प्रोग्राम स्टोरेज, पैरामीटर रिटेंशन, सिस्टम सॉफ्टवेयर होस्टिंग और मेमोरी विस्तार के लिए उपयोग किए जाने वाले एसएमडी प्लग-इन मेमोरी बोर्ड के एक व्यापक परिवार को कवर करती है।
A20B-2902-0370 इस उत्पाद परिवार में एक विशिष्ट प्रकार का प्रतिनिधित्व करता है, जिसे इसके निर्दिष्ट कंट्रोलर प्लेटफ़ॉर्म की मेमोरी आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किया गया है।
FANUC के सीएनसी कंट्रोलर आर्किटेक्चर एक स्तरित मेमोरी सिस्टम पर निर्भर करते हैं।
नॉन-वोलेटाइल मेमोरी में वह सॉफ़्टवेयर और डेटा होता है जो पावर साइकल के पार बना रहना चाहिए। वोलेटाइल मेमोरी निष्पादन के लिए कार्य स्थान प्रदान करती है। बैकअप-संरक्षित एसआरएएम दोनों को जोड़ता है — अपने विद्युत संचालन में वोलेटाइल, बैटरी सुरक्षा के माध्यम से प्रभावी रूप से नॉन-वोलेटाइल।
A20B-2902 सीरीज़ इन मेमोरी लेयर्स का मॉड्यूलर भौतिक कार्यान्वयन प्रदान करती है, जिसमें प्रत्येक प्रकार विशिष्ट प्लेटफ़ॉर्म और क्षमता की सेवा करता है।
-0370 प्रकार सीरीज़ 16 से 21 पीढ़ी रेंज में FANUC कंट्रोलर प्लेटफ़ॉर्म के लिए FROM और SRAM स्टोरेज फ़ंक्शन से जुड़े A20B-2902 मॉड्यूल की भाग संख्या सीमा के भीतर स्थित है।
ये मॉड्यूल स्थापित A20B-2902 सीरीज़ डिज़ाइन का पालन करते हैं: कॉम्पैक्ट एसएमडी निर्माण, मुख्य बोर्ड सॉकेट में सीधा प्लग-इन, और कम-पावर सीएमओएस सर्किट्री जो कंट्रोलर कैबिनेट के अंदर गर्मी अपव्यय को कम करती है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2902-0370 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | मेमोरी मॉड्यूल पीसीबी |
| बोर्ड सीरीज़ | A20B-2902 |
| अनुप्रयोग | FANUC सीएनसी कंट्रोलर मेमोरी |
| डिज़ाइन | एसएमडी प्लग-इन डॉटर बोर्ड |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 – 55°C |
| भंडारण तापमान | −20 – 60°C |
| आर्द्रता | 75% आरएच अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया गया |
एक FANUC सीएनसी कंट्रोलर की मेमोरी भंडारण का एक एकल अविभेदित ब्लॉक नहीं है। यह एक सावधानीपूर्वक संरचित पदानुक्रम है जहां विभिन्न डेटा प्रकार विभिन्न मेमोरी प्रौद्योगिकियों में रहते हैं, क्योंकि प्रत्येक प्रकार के डेटा में एक्सेस गति, राइट एंड्योरेंस और दृढ़ता के लिए अलग-अलग आवश्यकताएं होती हैं।
सीएनसी ऑपरेटिंग सॉफ़्टवेयर FROM में रहता है।
इसे फ़ैक्टरी सॉफ़्टवेयर इंस्टॉलेशन के दौरान वहां लिखा गया था, और यह केवल तभी बदलता है जब एक जानबूझकर सॉफ़्टवेयर अपडेट किया जाता है।
रीड ऑपरेशन के लिए फ्लैश मेमोरी की उच्च एंड्योरेंस और राइट ऑपरेशन के लिए मध्यम एंड्योरेंस इसे इस उपयोग के लिए आदर्श बनाती है — सॉफ़्टवेयर हर पावर-ऑन पर पढ़ा जाता है लेकिन शायद ही कभी लिखा जाता है।
पैरामीटर और ऑफ़सेट बैटरी-समर्थित SRAM में रहते हैं।
वे सामान्य ऑपरेशन के दौरान बदलते हैं — एक कटाई के बाद अपडेट किया गया ऑफ़सेट, रखरखाव के दौरान समायोजित पैरामीटर — इसलिए उन्हें ऐसी मेमोरी में होना चाहिए जिसे जल्दी और अक्सर लिखा जा सके, फ्लैश में नहीं।
लेकिन उन्हें पावर बंद होने पर भी बना रहना चाहिए, यही कारण है कि DRAM के बजाय बैटरी द्वारा समर्थित SRAM का उपयोग किया जाता है।
कुछ कंट्रोलर और कुछ मेमोरी कॉन्फ़िगरेशन वर्किंग बफ़र्स के लिए DRAM का भी उपयोग करते हैं — इंटरपोलेशन गणना, संचार बफ़र्स, और पीएमसी निष्पादन डेटा जो हर पावर-ऑन पर ताज़ा उत्पन्न होते हैं और पावर साइकलिंग से बचने की आवश्यकता नहीं होती है।
A20B-2902-0370 अपने निर्दिष्ट कंट्रोलर प्लेटफ़ॉर्म के लिए इस मेमोरी पदानुक्रम में अपनी विशिष्ट स्थिति की सेवा करता है।
सरफेस-माउंट तकनीक A20B-2902 सीरीज़ बोर्डों के भौतिक चरित्र को परिभाषित करती है। सभी घटक — मेमोरी चिप्स, सहायक लॉजिक, कनेक्टर — पीसीबी सब्सट्रेट में छेदों के बजाय बोर्ड की सतह पर लगे होते हैं।
यह एक छोटे बोर्ड पर उच्च घटक घनत्व की अनुमति देता है, यही कारण है कि ये मेमोरी मॉड्यूल कॉम्पैक्ट डॉटर बोर्ड प्रारूप में महत्वपूर्ण भंडारण क्षमता पैक कर सकते हैं।
एसएमडी निर्माण का मतलब यह भी है कि इन बोर्डों को सावधानीपूर्वक हैंडलिंग की आवश्यकता होती है।
पीसीबी सतह पर लगे घटक हैंडलिंग की खराबी से थ्रू-होल घटकों की तुलना में शारीरिक क्षति के प्रति अधिक संवेदनशील होते हैं।
बोर्ड को उसके किनारों से संभाला जाना चाहिए।
किसी भी घटक सतह को नंगे हाथों से नहीं छुआ जाना चाहिए — त्वचा के तेल और अवशेष घटक सतहों को नुकसान पहुंचा सकते हैं या समय के साथ कनेक्टर संपर्कों में संदूषण ला सकते हैं।
स्थैतिक बिजली अन्य हैंडलिंग चिंता है। सीएमओएस मेमोरी घटक इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील होते हैं।
एक स्थैतिक घटना जिसे किसी व्यक्ति को एक बोधगम्य झटके के रूप में नहीं देखा जाएगा, वह अभी भी एक लॉजिक गेट या मेमोरी सेल को नुकसान पहुंचाने के लिए पर्याप्त वोल्टेज उत्पन्न कर सकती है।
एंटी-स्टैटिक सावधानियां — कलाई का पट्टा, ग्राउंडेड कार्य सतह — किसी भी एसएमडी मेमोरी बोर्ड को संभालते समय मानक आवश्यकताएं हैं।
किसी भी A20B-2902 सीरीज़ मेमोरी मॉड्यूल को बदलने के लिए भौतिक कार्य शुरू होने से पहले चरणों का एक क्रम आवश्यक है। तैयारी को छोड़ना डेटा हानि के जोखिम को पैदा करता है जिसके लिए महत्वपूर्ण रिकवरी प्रयास की आवश्यकता होती है।
पहला कदम हमेशा एक पूर्ण बैकअप होता है। एक संयुक्त FROM/SRAM मॉड्यूल के लिए, बैकअप को FROM सॉफ़्टवेयर (FANUC बूट स्क्रीन के मेमोरी बैकअप फ़ंक्शन से) और SRAM डेटा (पैरामीटर, ऑफ़सेट, प्रोग्राम, PMC डेटा) दोनों को कैप्चर करना चाहिए।
अधिकांश FANUC कंट्रोलर SRAM कार्ड, यूएसबी मेमोरी डिवाइस, या आरएस-232 के माध्यम से पीसी पर बैकअप का समर्थन करते हैं। इन विधियों में से कम से कम एक का उपयोग करें और मॉड्यूल को हटाने से पहले बैकअप पूरा होने की पुष्टि करें।
दूसरा कदम प्रतिस्थापन मॉड्यूल की भाग संख्या की पुष्टि करना है।
A20B-2902 सीरीज़ में समान भौतिक उपस्थिति वाले कई प्रकार शामिल हैं लेकिन अलग-अलग क्षमताएं और संगतता हैं। केवल एक सटीक भाग संख्या मिलान सही संगतता की गारंटी देता है।
प्रतिस्थापन के बाद, FROM को सही सॉफ़्टवेयर फ़ाइलों के साथ फिर से लिखा जाना चाहिए।
फिर SRAM डेटा को बैकअप से बहाल किया जाना चाहिए। मशीन को उत्पादन के लिए तैयार घोषित नहीं किया जाना चाहिए जब तक कि प्रत्येक डेटा श्रेणी को बैकअप के विरुद्ध सत्यापित नहीं किया गया हो।
Q1: पूर्ण विफलता से पहले एक विफल हो रहे A20B-2902-0370 के विशिष्ट लक्षण क्या हैं?
फ्लैश मेमोरी में क्रमिक गिरावट रुक-रुक कर FROM चेकसम चेतावनी उत्पन्न करती है जो आती-जाती रहती है — प्रभावित सेल सीमांत है, कुछ रीड पास कर रहा है और दूसरों को विफल कर रहा है। SRAM गिरावट पैरामीटर या ऑफ़सेट में कभी-कभी यादृच्छिक डेटा भ्रष्टाचार के रूप में दिखाई देती है — कोई मैन्युअल हस्तक्षेप के बिना पावर साइकल के बीच एक मान अप्रत्याशित रूप से बदल जाता है। कोई भी लक्षण पूर्ण विफलता से पहले मॉड्यूल प्रतिस्थापन का वारंट करता है।
एक बार पूर्ण विफलता होने पर, मशीन शुरू या ठीक से नहीं चल सकती है।
Q2: कंट्रोलर ने सॉफ़्टवेयर अपडेट पूरा कर लिया है, और अब FROM त्रुटि दिखा रहा है। क्या अपडेट ने मॉड्यूल को दूषित कर दिया?
सॉफ़्टवेयर अपडेट के दौरान एक बाधित या गलत तरीके से निष्पादित FROM राइट एक या अधिक FROM सेक्टर को दूषित कर सकता है। यदि अपडेट प्रक्रिया बिजली विफलता से बाधित हुई थी, गलत सॉफ़्टवेयर फ़ाइलों का चयन करके, या असंगत सॉफ़्टवेयर लोड करने का प्रयास करके, FROM भ्रष्टाचार संभावित परिणाम है।
FROM को सही सॉफ़्टवेयर फ़ाइलों के साथ शुरुआत से फिर से लिखा जाना चाहिए।
यदि बार-बार राइट प्रयास विफल होते हैं, तो FROM चिप्स क्षतिग्रस्त हो गए हैं और मॉड्यूल को प्रतिस्थापन की आवश्यकता है।
Q3: छुट्टियों के लिए मशीन शटडाउन के बाद, कंट्रोलर बहाल हो जाता है लेकिन कुछ अक्षों पर पैरामीटर डेटा हानि दिखाता है। बैटरी 3.0V पढ़ती है। क्या बैटरी कारण है?
3.0V लिथियम सेल अपने सेवा जीवन के अंत में या उसके करीब है — ये सेल विफलता के करीब आने तक लगभग नाममात्र वोल्टेज बनाए रखते हैं।
डेटा हानि पैटर्न (कुछ अक्षों को प्रभावित करता है लेकिन सभी को नहीं) एक SRAM सेल क्षेत्र के अनुरूप है जिसने बैटरी वोल्टेज प्रतिधारण सीमा से नीचे गिरने पर डेटा खो दिया था।
बैटरी बदलें, बैकअप से पैरामीटर डेटा लोड करें, और पुनरावृत्ति को रोकने के लिए नियमित बैटरी जांच शेड्यूल करें।
Q4: सीएनसी स्क्रीन पावर-अप पर "एसआरएएम डेटा एरर" दिखाती है। मशीन 18 महीने से भंडारण में है। क्या हुआ?
बिना बाहरी बिजली के विस्तारित भंडारण का मतलब है कि बैकअप बैटरी ने पूरे भंडारण अवधि के लिए अकेले SRAM का समर्थन किया।
भंडारण से पहले सीमित शेष क्षमता वाली बैटरी भंडारण अवधि के दौरान समाप्त हो गई हो सकती है, जिससे SRAM डेटा हानि हो सकती है।
एसआरएएम डेटा को बैकअप से फिर से लोड किया जाना चाहिए। बैटरी वोल्टेज का निरीक्षण करें और यदि लिथियम सेल के लिए 3.2V से नीचे है तो बदलें।
दीर्घकालिक भंडारण के लिए, बैटरी की स्थिति बनाए रखने के लिए कंट्रोलर को समय-समय पर (हर 3-6 महीने में) चालू किया जाना चाहिए।
Q5: क्या A20B-2902-0370 को सीरीज़ 18-C कंट्रोलर में उपयोग करना संभव है जो वर्तमान में एक अलग प्रकार का उपयोग करता है, यदि कनेक्टर भौतिक रूप से फिट बैठता है?
भौतिक कनेक्टर संगतता इलेक्ट्रॉनिक संगतता की गारंटी नहीं देती है।
A20B-2902 सीरीज़ प्रकारों में समान कनेक्टर प्रारूप हो सकता है जबकि अलग-अलग मेमोरी क्षमताएं, अलग-अलग FROM/SRAM अनुपात, या अलग-अलग इंटरफ़ेस वोल्टेज होते हैं।
गलत प्रकार स्थापित करने से कंट्रोलर या तो मॉड्यूल को पहचानने में विफल हो सकता है, गलत मेमोरी क्षमता आवंटन के साथ काम कर सकता है, या पता सीमा बेमेल के कारण मेमोरी दोष उत्पन्न कर सकता है।
हमेशा विशिष्ट कंट्रोलर मॉडल के लिए प्रलेखित सटीक भाग संख्या का उपयोग करें।
