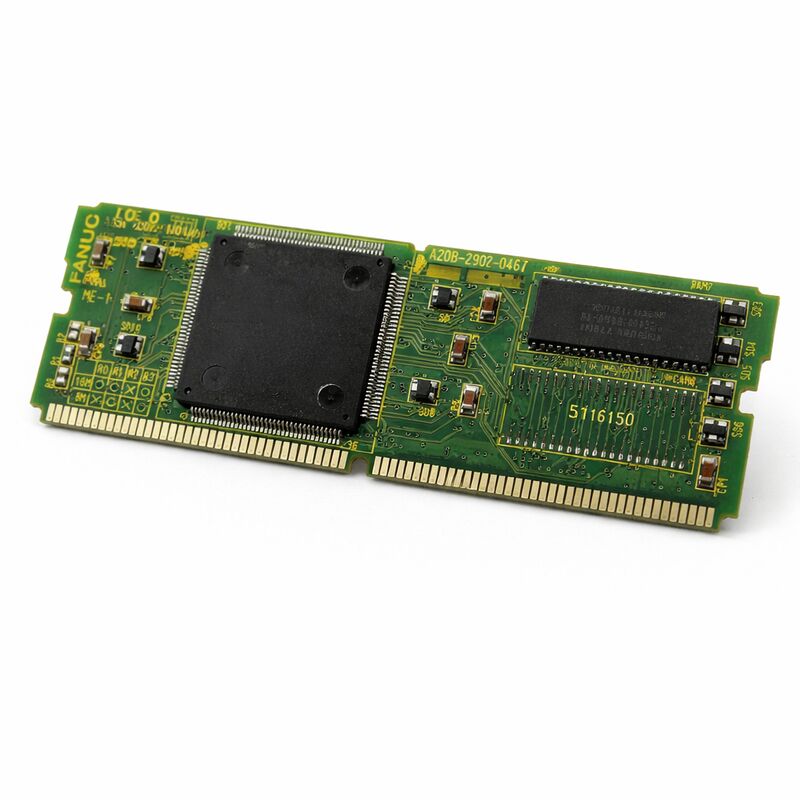

FANUC A20B-2902-0461 | 8MB DRAM सिस्टम रैम मॉड्यूल — सीरीज़ 16-C / 18-C सीएनसी, बंद, जापान मूल

भाग संख्या: A20B-2902-0461

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: DRAM मेमोरी मॉड्यूल (SMD डॉटर बोर्ड)

क्षमता: 8 MB

मेमोरी प्रकार: DRAM (डायनामिक रैम — अस्थिर)

संगत सिस्टम: FANUC सीरीज़ 16-C, 18-C सीएनसी

स्थिति: निर्माता द्वारा बंद

अवलोकन

A20B-2902-0461 FANUC के सीरीज़ 16-C और 18-C सीएनसी कंट्रोलर के लिए 8MB DRAM सिस्टम रैम मॉड्यूल है। यह एक कॉम्पैक्ट SMD (सरफेस-माउंट टेक्नोलॉजी) डॉटर बोर्ड है जो सीधे मुख्य कंट्रोलर PCB पर एक निर्दिष्ट सॉकेट में प्लग होता है, जो डायनामिक रैंडम-एक्सेस मेमोरी प्रदान करता है जिसका उपयोग कंट्रोलर मशीन रन के दौरान सभी रीयल-टाइम सिस्टम संचालन के लिए करता है।

FANUC के सीरीज़ 16-C और 18-C कंट्रोलर ने मिड-रेंज सीएनसी प्लेटफॉर्म की एक परिपक्व पीढ़ी का प्रतिनिधित्व किया, जो उनके उत्पादन युग के दौरान टर्निंग सेंटर और मशीनिंग सेंटर में व्यापक रूप से तैनात थे।

16-C मल्टी-एक्सिस टर्निंग और मिलिंग अनुप्रयोगों के लिए था; 18-C ने कॉम्पैक्ट मशीनिंग सेंटर को लक्षित किया जिन्हें मजबूत मल्टी-एक्सिस समन्वित नियंत्रण की आवश्यकता थी।

दोनों कंट्रोलर सीएनसी प्रोग्राम के निष्पादन, पीएमसी लैडर लॉजिक प्रोसेसिंग, सर्वो और स्पिंडल नियंत्रण के लिए डेटा बफरिंग, और सभी रनटाइम गणनाओं के लिए DRAM सिस्टम मेमोरी पर निर्भर थे। A20B-2902-0461 विशिष्ट 8MB DRAM मॉड्यूल है जो यह मेमोरी प्रदान करता है।

DRAM अस्थिर मेमोरी है — इसे अपनी सामग्री को बनाए रखने के लिए निरंतर रीफ़्रेश चक्रों की आवश्यकता होती है। कंट्रोलर को बंद करें और DRAM सामग्री गायब हो जाती है।

यह सही व्यवहार है। सीएनसी का ऑपरेटिंग सिस्टम और पैरामीटर गैर-अस्थिर मेमोरी (FROM और बैटरी-समर्थित SRAM) में संग्रहीत होते हैं।

DRAM मशीन चक्र के दौरान उत्पन्न कार्यशील डेटा रखता है: इंटरपोलेशन बफ़र्स, संचार बफ़र्स, और पीएमसी निष्पादन डेटा। पावर-ऑन पर, कंट्रोलर गैर-अस्थिर मेमोरी से आवश्यक डेटा को पुनः लोड करता है और ताज़ा DRAM में लिखना शुरू करता है।

यह मॉड्यूल FANUC द्वारा बंद कर दिया गया है। नया स्टॉक अब उत्पादित नहीं होता है।

प्रतिस्थापन इकाइयाँ परीक्षण किए गए अधिशेष इन्वेंट्री, पेशेवर रूप से नवीनीकृत बोर्ड, या मरम्मत किए गए मूल मॉड्यूल से आती हैं।

मुख्य विनिर्देश

सीएनसी कंट्रोलर आर्किटेक्चर में DRAM

सीएनसी कंट्रोलर का मेमोरी पदानुक्रम विभिन्न डेटा प्रकारों के लिए अलग-अलग उद्देश्य प्रदान करता है। गैर-अस्थिर मेमोरी — फ्लैश ROM (FROM) और बैटरी-समर्थित SRAM — पावर बंद होने पर अपनी सामग्री को बनाए रखती है।

यह सीएनसी सिस्टम सॉफ़्टवेयर, पार्ट प्रोग्राम, पैरामीटर, टूल ऑफ़सेट डेटा और पीएमसी लैडर रखता है। इस डेटा को पावर साइकल से बचना चाहिए।

DRAM इस पदानुक्रम में एक अलग स्थान रखता है।

यह तेज़, सघन और सस्ता है — लेकिन अस्थिर। सीएनसी का ऑपरेटिंग सॉफ़्टवेयर DRAM को अपने कार्य स्क्रैचपैड के रूप में उपयोग करता है। इंटरपोलेशन गणना प्रत्येक सर्वो चक्र में प्रत्येक एक्सल के लिए स्थिति डेटा उत्पन्न करती है। स्पिंडल कमांड डेटा बफ़र किया जाता है। पीएमसी संचार डेटा का आदान-प्रदान किया जाता है।

I/O उपकरणों के साथ संचार में बफ़र प्रबंधन शामिल है।

यह सभी मध्यवर्ती, क्षणिक डेटा मशीन संचालन के दौरान DRAM में रहता है।

सिस्टम सॉफ़्टवेयर स्वचालित रूप से DRAM आवंटन और रीफ़्रेश का प्रबंधन करता है।

ऑपरेटर और रखरखाव तकनीशियन सामान्य रूप से DRAM के संचालन से अवगत नहीं होते हैं — जब तक कि यह विफल न हो जाए। जब DRAM विफल हो जाता है, तो सिस्टम अपनी मेमोरी सेल्फ-टेस्ट रूटीन के माध्यम से विफलता का पता लगाता है।

सबसे आम अलार्म एक पैरिटी त्रुटि है: कंट्रोलर पता लगाता है कि DRAM पते से पढ़ा गया डेटा डेटा के साथ लिखे गए पैरिटी बिट से मेल नहीं खाता है।

यह अलार्म पावर-ऑन पर कंट्रोलर के मेमोरी टेस्ट के दौरान दिखाई देता है, या कभी-कभी संचालन के दौरान यदि कोई सेल थर्मल तनाव के तहत रुक-रुक कर विफल हो जाती है।

पैरिटी त्रुटि अलार्म और प्रतिस्थापन निर्णय

एक DRAM पैरिटी त्रुटि अलार्म मेमोरी मॉड्यूल विफलता का एक विश्वसनीय संकेतक है। FANUC के i/C-सीरीज़ कंट्रोलर पावर-ऑन इनिशियलाइज़ेशन के दौरान मेमोरी टेस्ट करते हैं। यदि DRAM मॉड्यूल इस परीक्षण में विफल रहता है, तो अलार्म उत्पन्न होता है और कंट्रोलर अपने सामान्य ऑपरेटिंग स्थिति में आगे नहीं बढ़ सकता है।

मशीन को तब तक जॉग, प्रोग्राम या चलाया नहीं जा सकता जब तक कि खराबी ठीक न हो जाए।

रुक-रुक कर होने वाली पैरिटी त्रुटियाँ — त्रुटियाँ जो कभी-कभी संचालन के दौरान दिखाई देती हैं लेकिन पावर-ऑन पर लगातार नहीं — एक मामूली DRAM सेल का सुझाव देती हैं। मॉड्यूल ठंडा होने पर सेल पावर-ऑन परीक्षण पास कर सकती है, लेकिन संचालन के दौरान विफल हो सकती है क्योंकि मॉड्यूल गर्म हो जाता है।

यह थर्मल निर्भरता एक सामान्य DRAM एजिंग पैटर्न है। यदि पैरिटी त्रुटि केवल कंट्रोलर के कुछ समय तक चलने के बाद दिखाई देती है, तो यह थर्मल विफलता मोड संभव है।

मॉड्यूल को बदलने से पहले, एक पूर्ण सीएनसी डेटा बैकअप आवश्यक है।

जबकि DRAM स्वयं अस्थिर है और इसमें कोई स्थायी रूप से संग्रहीत डेटा नहीं है, मॉड्यूल प्रतिस्थापन प्रक्रिया में कंट्रोलर को खोलना और मुख्य बोर्ड को संभालना शामिल है।

बैटरी-समर्थित SRAM कनेक्शन या मुख्य बोर्ड में कोई भी आकस्मिक गड़बड़ी गैर-अस्थिर मेमोरी से डेटा हानि का कारण बन सकती है।

किसी भी काम को शुरू करने से पहले सभी प्रोग्राम, पैरामीटर, पीएमसी लैडर और टूल डेटा का पीसी या यूएसबी स्टोरेज डिवाइस पर बैकअप लें।

SMD निर्माण और हैंडलिंग

A20B-2902-0461 सरफेस-माउंट निर्माण का उपयोग करता है। DRAM चिप्स और सभी संबंधित घटक सीधे छोटे बोर्ड की सतह पर लगे होते हैं, बिना किसी थ्रू-होल घटक के।

बोर्ड एक फाइन-पिच कनेक्टर के माध्यम से अपने सॉकेट से जुड़ता है। यह कनेक्टर एक बड़े एज कनेक्टर जितना यांत्रिक रूप से मजबूत नहीं है — यह गलत संरेखण या जबरन प्रविष्टि से क्षतिग्रस्त हो सकता है।

बोर्ड को उसके किनारों से पकड़ें। कभी भी घटक सतहों या कनेक्टर संपर्कों को न छुएं।

पूरे समय एंटी-स्टैटिक सावधानियों का उपयोग करें — हैंडलिंग के दौरान एक ईएसडी घटना DRAM कोशिकाओं को नुकसान पहुंचा सकती है जो तब सेवा में रुक-रुक कर विफल हो जाती हैं, जिससे वही पैरिटी त्रुटि लक्षण उत्पन्न होते हैं जिन्हें प्रतिस्थापन का उद्देश्य था।

बोर्ड को उसके सॉकेट में दबाने से पहले कनेक्टर को सावधानीपूर्वक संरेखित करें। पूर्ण जुड़ाव की पुष्टि करें।

यदि बोर्ड पूरी तरह से जुड़ा नहीं है, तो कंट्रोलर पावर ऑन हो सकता है लेकिन संचार त्रुटियों या अप्रत्याशित मेमोरी अलार्म की रिपोर्ट कर सकता है जो बोर्ड की वास्तविक स्थिति से मेल नहीं खाते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: सीएनसी पावर-ऑन पर DRAM पैरिटी त्रुटि अलार्म दिखाता है। अलार्म हर स्टार्टअप पर लगातार दिखाई देता है। हम कितने आश्वस्त हो सकते हैं कि यह A20B-2902-0461 है?

हर पावर-ऑन पर एक लगातार पैरिटी त्रुटि एक विफल DRAM मॉड्यूल का एक मजबूत संकेतक है।

कंट्रोलर का मेमोरी सेल्फ-टेस्ट हर पावर-ऑन पर एक ही टेस्ट सीक्वेंस निष्पादित करता है, और एक विफल सेल हर बार एक ही टेस्ट में विफल होती है।

प्रतिस्थापन का आदेश देने से पहले, किसी भी संदूषण या भौतिक क्षति के लिए मॉड्यूल और उसके सॉकेट का नेत्रहीन निरीक्षण करें।

यदि कोई भी नहीं मिलता है, तो मॉड्यूल आंतरिक रूप से विफल हो गया है और प्रतिस्थापन की आवश्यकता है।

Q2: पैरिटी अलार्म केवल मशीन के लगभग 30 मिनट तक चलने के बाद दिखाई देता है। पावर साइकल इसे अस्थायी रूप से साफ़ करता है। क्या हो रहा है?

यह क्लासिक थर्मल-मोड DRAM विफलता है। मॉड्यूल की कोशिकाएं मामूली हैं — वे ठंडे पावर-ऑन परीक्षण को पास करती हैं लेकिन संचालन के दौरान डिवाइस गर्म होने पर समय त्रुटियां विकसित करती हैं। सेल की रीफ़्रेश विशेषताएँ तापमान के साथ खराब हो जाती हैं, और अंततः पढ़ा गया डेटा लिखे गए पैरिटी से मेल नहीं खाता है।

पावर ऑफ करने से मॉड्यूल ठंडा हो जाता है, जिससे यह फिर से कोल्ड टेस्ट पास कर पाता है। मॉड्यूल विफल हो रहा है और प्रतिस्थापन की आवश्यकता है।

इस स्थिति के साथ संचालन जारी न रखें — जब DRAM थर्मल रूप से अस्थिर हो तो मशीनिंग के दौरान डेटा अखंडता की गारंटी नहीं दी जा सकती है।

Q3: मॉड्यूल बदलने से पहले बैकअप लिया गया था। प्रतिस्थापन A20B-2902-0461 स्थापित करने के बाद, क्या किसी डेटा को पुनः लोड करने की आवश्यकता है?

DRAM मॉड्यूल में स्वयं कोई स्थायी डेटा नहीं होता है — प्रतिस्थापन बोर्ड खाली शुरू होता है, जो सही है। हालांकि, यदि स्थापना के दौरान मुख्य बोर्ड को परेशान किया गया था, तो बैटरी-समर्थित SRAM में संग्रहीत पैरामीटर दूषित हो सकते हैं।

स्थापना के बाद, सत्यापित करें कि सभी पैरामीटर, टूल ऑफ़सेट और पीएमसी डेटा बैकअप के विरुद्ध प्रमुख मानों की जाँच करके बरकरार हैं।

यदि कोई मान गलत हैं या पुनरारंभ के बाद अलार्म दिखाई देते हैं, तो बैकअप से पुनर्स्थापित करें।

Q4: क्या A20B-2902 श्रृंखला में कोई अन्य 8MB DRAM मॉड्यूल हैं जो सीरीज़ 18-C में -0461 के लिए प्रतिस्थापित किए जा सकते हैं?

A20B-2902 श्रृंखला में विभिन्न कंट्रोलर पीढ़ियों और मुख्य बोर्ड सॉकेट कॉन्फ़िगरेशन के लिए मिलान किए गए कई 8MB DRAM वेरिएंट शामिल हैं। -0461 सीरीज़ 16-C और 18-C प्लेटफॉर्म के लिए विशिष्ट है।

एक ही श्रृंखला में अन्य वेरिएंट (जैसे 16i/18i के लिए -0630) विभिन्न बोर्ड आयाम, कनेक्टर कॉन्फ़िगरेशन, या DRAM विनिर्देशों का उपयोग करते हैं।

वे पुष्टि की गई संगतता के बिना प्रतिस्थापन योग्य नहीं हैं। स्थापित कंट्रोलर के लिए हमेशा सटीक भाग संख्या प्राप्त करें।

Q5: क्या A20B-2902-0461 को पूरे बोर्ड को बदलने के बजाय घटक स्तर पर मरम्मत करना संभव है?

DRAM चिप्स कमोडिटी घटक हैं, और एक कुशल बोर्ड मरम्मत तकनीशियन कभी-कभी DRAM मॉड्यूल पर एक विशिष्ट विफल चिप की पहचान और प्रतिस्थापन कर सकता है। चाहे यह व्यावहारिक हो, यह चिप के पैकेज प्रकार और मिलान घटक की उपलब्धता पर निर्भर करता है।

सरफेस-माउंट बोर्ड पर, चिप प्रतिस्थापन के लिए सटीक SMT रीवर्क उपकरण की आवश्यकता होती है।

यदि कोई योग्य मरम्मत सेवा वारंटी के साथ एक परीक्षणित मरम्मत मॉड्यूल प्रदान करती है, तो यह एक परीक्षणित अधिशेष मूल प्राप्त करने का एक व्यवहार्य और लागत प्रभावी विकल्प है।
