| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0470 |

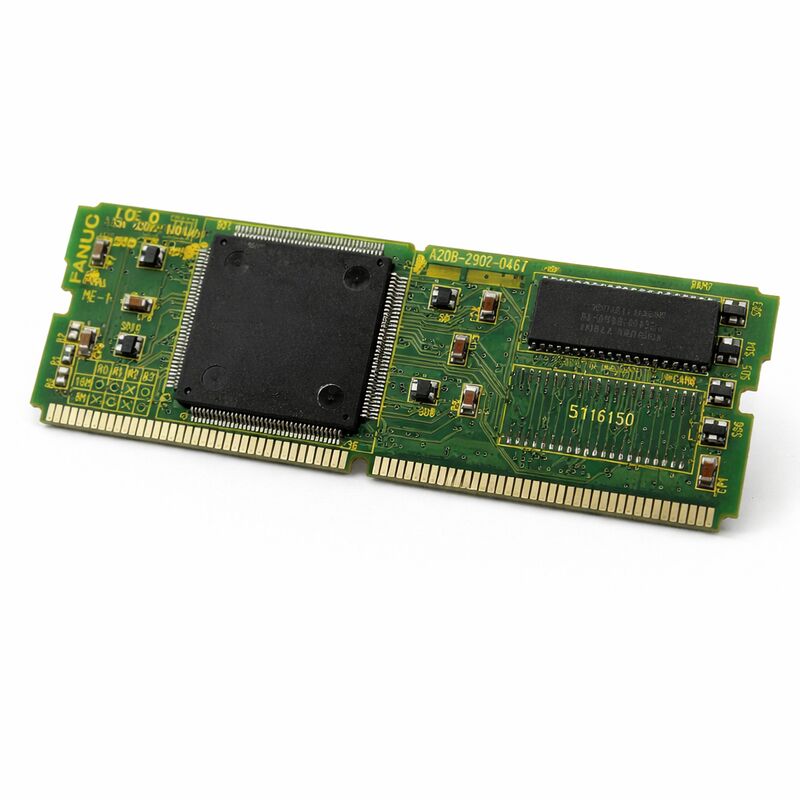

भाग संख्याःA20B-2902-0470
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:टच पैनल कंट्रोल मॉड्यूल पीसीबी
बोर्ड श्रृंखलाःA20B-2902
आवेदनःFANUC सीएनसी कंट्रोल सिस्टम ऑपरेटर इंटरफ़ेस
A20B-2902-0470 FANUC की A20B-2902 श्रृंखला का एक टच पैनल कंट्रोल मॉड्यूल पीसीबी है।
इसमें टच सेंसिंग और कंट्रोल लॉजिक सर्किट्री को एकीकृत किया गया है जो FANUC सीएनसी कंट्रोल सिस्टम में टचस्क्रीन इंटरफेस के माध्यम से ऑपरेटर की बातचीत को सक्षम बनाता है।
यह बोर्ड हार्डवेयर परत है जो डिस्प्ले सतह पर एक उंगली के संपर्क को एक कमांड में अनुवाद करती है जिस पर सीएनसी नियंत्रक कार्य कर सकता है।
सीएनसी मशीन टूल्स में टच पैनल इंटरफेस सुविधा से परे एक व्यावहारिक उद्देश्य की सेवा करते हैं।
एक ऑपरेटर जो जटिल मेनू नेविगेट करता है, पैरामीटर इनपुट करता है, या टचस्क्रीन पर संचालन की पुष्टि करता है, कई परिदृश्यों में पारंपरिक कीपैड की तुलना में तेजी से काम करता है।
FANUC ने इस बातचीत शैली का समर्थन करने के लिए अपने सीएनसी प्लेटफार्मों में टच पैनल क्षमता पेश की, और A20B-2902-0470 पीसीबी है जो इसका उपयोग करने वाली प्रणालियों पर संभव बनाता है।
बोर्ड सीएनसी नियंत्रण प्रोसेसर के साथ संवाद करता है, टच इवेंट डेटा पास करता है जिसे सीएनसी सॉफ्टवेयर ऑपरेटर कमांड के रूप में व्याख्या करता है।
भौतिक स्पर्श सेंसर ′′ आमतौर पर डिस्प्ले पर एक प्रतिरोधक या क्षमतात्मक ओवरले ′′ इस बोर्ड से जुड़ा होता है।
बोर्ड का नियंत्रण तर्क स्पर्श का पता लगाता है, समन्वय डेटा को संसाधित करता है, और इसे अपने संचार इंटरफ़ेस के माध्यम से सीएनसी को अग्रेषित करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2902-0470 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | टच पैनल कंट्रोल मॉड्यूल पीसीबी |
| बोर्ड श्रृंखला | A20B-2902 |
| कार्य | टच इनपुट सेंसिंग, सिग्नल प्रोसेसिंग, सीएनसी संचार |
| इंटरफेस | मानव-मशीन इंटरफेस (एचएमआई) |
| संगत प्रणालियाँ | टच पैनल डिस्प्ले के साथ FANUC सीएनसी नियंत्रण प्रणाली |
| अनुप्रयोग उदाहरण | FANUC 0i-MD वीएमसी और संगत FANUC सीएनसी प्लेटफार्म |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
सीएनसी मशीन टूल्स वातावरण किसी भी इंटरफ़ेस घटक पर विशिष्ट मांगें रखते हैं।
मशीन संरचना से कंपन, मशीनिंग प्रक्रिया से तापमान परिवर्तन और आवास में थर्मल चक्र से, शीतलक धुंध,और एक सक्रिय कार्यशाला के सामान्य प्रदूषण सभी उपकरण स्थायित्व को प्रभावित.
सीएनसी उपयोग के लिए एक टच पैनल पीसीबी को इन परिस्थितियों में विश्वसनीय रूप से काम करना चाहिए, न कि केवल नियंत्रित प्रयोगशाला सेटिंग्स में।
A20B-2902-0470 को इस वातावरण के लिए डिज़ाइन किया गया है। FANUC के सीएनसी घटकों को औद्योगिक कार्य के लिए इंजीनियर किया गया हैसर्वो ड्राइव और स्पिंडल एम्पलीफायरों द्वारा उत्पन्न विद्युत शोर का प्रतिरोध जो एक ही आवरण साझा करते हैं, और सीएनसी मशीन टूल्स के लिए विशिष्ट लंबे सेवा अंतराल पर विश्वसनीय प्रदर्शन।
टच इंटरफ़ेस ऑपरेटर पैनल पर कीपैड इनपुट को पूरक या प्रतिस्थापित करता है।टच पैनल में ऐसे फ़ंक्शन शामिल हैं जिनके लिए कीपैड मेनू के माध्यम से नेविगेशन की आवश्यकता होती हैपैरामीटर इनपुट, स्क्रीन नेविगेशन और सॉफ्ट कुंजी फ़ंक्शन सक्रियण सभी टच सतह के माध्यम से संचालित किए जा सकते हैं।
A20B-2902-0470 हार्डवेयर है जो इन सभी बातचीत का समर्थन करता है।
जब ऑपरेटर डिस्प्ले की सतह को छूता है, तो टच सेंसर संपर्क का पता लगाता है।
सेंसर स्पर्श निर्देशांक के अनुरूप एक संकेत उत्पन्न करता है।
यह सिग्नल A20B-2902-0470 टच पैनल कंट्रोल मॉड्यूल पीसीबी तक पहुंचता है, जो कच्चे सेंसर डेटा को उपयोग करने योग्य निर्देशांक मान में संसाधित करता है।
बोर्ड संसाधित स्पर्श डेटा को सीएनसी नियंत्रण प्रोसेसर को संचारित करता है।
सीएनसी सॉफ्टवेयर उस समय स्क्रीन पर दिखाई देने वाले डिस्प्ले इंटरफ़ेस तत्वों के लिए स्पर्श निर्देशांक मैप करता है।
उपयुक्त कार्य सक्रिय होता है ️ वही कार्य जो संबंधित भौतिक कुंजी दबाकर सक्रिय किया गया होता यदि कोई मौजूद होता।
यह पथ विश्वसनीय और पर्याप्त तेज़ होना चाहिए ताकि ऑपरेटर को स्पर्श और प्रतिक्रिया के बीच कोई ध्यान देने योग्य देरी न हो।
औद्योगिक एचएमआई डिजाइन प्रतिक्रिया समय को लक्षित करता है जो प्रत्यक्ष बातचीत की प्राकृतिक भावना को बनाए रखता है।
लेग या मिस किए गए स्पर्श इंटरफ़ेस और धीमी ऑपरेटर कार्यप्रवाह में विश्वास को कम करते हैं। A20B-2902-0470 को इसके समर्थित प्रणालियों में इन प्रतिक्रिया आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
जब टच पैनल इंटरफेस अनुत्तरित या अनियमित हो जाता है, तो दोष कई स्थानों से उत्पन्न हो सकता हैः टच सेंसर ओवरले स्वयं, सेंसर को कंट्रोल बोर्ड से जोड़ने वाला केबल,A20B-2902-0470 पीसीबी, या स्पर्श इंटरफ़ेस के लिए सीएनसी सॉफ्टवेयर विन्यास।
भागों का ऑर्डर करने से पहले यह पता लगाना कि कौन सा घटक जिम्मेदार है, अनावश्यक खर्चों से बचाता है।
अन्य सभी प्रदर्शन कार्यों के साथ एक पूरी तरह से अनुत्तरित टच पैनल सामान्य रूप से पीसीबी या उसके कनेक्शन पथ की ओर इंगित करता है।
एक अनियमित या बहती स्पर्श प्रतिक्रिया गलत स्थिति में पंजीकरण स्पर्श अधिक बार स्पर्श सेंसर ओवरले खुद को उम्र बढ़ने या शारीरिक क्षति को बनाए रखने है।
डिस्प्ले सतह पर दिखाई देने वाले क्षति (चिराटन, विरूपण, नमी प्रवेश) को नियंत्रण पीसीबी के बजाय सेंसर ओवरले पर डायग्नोसिस को पुनर्निर्देशित करना चाहिए।
बोर्ड विफल हो गया है निष्कर्ष से पहले A20B-2902-0470 के लिए स्पर्श सेंसर से केबल कनेक्शन की पुष्टि करें।
मशीन के वातावरण में कंपन से कनेक्टर धीरे-धीरे ढीले हो जाते हैं।
एक कनेक्टर जो स्थापना के समय सुरक्षित था, वर्षों बाद अंतराल से संपर्क विकसित हो सकता है।
प्रश्न 1: टच पैनल सही ढंग से काम कर रहा था और सीएनसी सॉफ्टवेयर अपडेट के बाद पूरी तरह से जवाब देना बंद कर दिया। क्या A20B-2902-0470 अपडेट से क्षतिग्रस्त हो सकता है?
एक सॉफ्टवेयर अद्यतन पीसीबी को नुकसान नहीं करता है. अगर टच पैनल एक अद्यतन के बाद जवाब देना बंद कर दिया,अधिक संभावित कारण टच इंटरफ़ेस के लिए एक विन्यास पैरामीटर है जो अद्यतन प्रक्रिया के दौरान बदल गया या रीसेट किया गया है.
सीएनसी के टच पैनल कॉन्फ़िगरेशन सेटिंग्स की जाँच करें और पुष्टि करें कि वे पिछले सेटअप से मेल खाते हैं।
यदि पैरामीटर सही हैं और स्पर्श गैर-कार्यात्मक रहता है, तो हार्डवेयर की जांच करें।
प्रश्न 2: स्पर्श सतह का केवल एक हिस्सा ही प्रतिक्रिया करता है। स्क्रीन के ऊपरी दाएं हिस्से में स्पर्श प्रतिक्रिया नहीं होती है। क्या यह पीसीबी है या सेंसर?
स्पर्श सतह के एक परिभाषित क्षेत्र में आंशिक विफलता पीसीबी की तुलना में सेंसर ओवरले दोष की अधिक विशेषता है।
पीसीबी पूरे सेंसर से संकेतों को संसाधित करता है ∙ पीसीबी की खराबी आमतौर पर एक क्षेत्र-विशिष्ट मृत क्षेत्र के बजाय पूरी सतह पर कुल विफलता या बेतरतीब व्यवहार पैदा करती है।
गैर-प्रतिक्रियाशील क्षेत्र में भौतिक क्षति के लिए ओवरले की जांच करें।
प्रश्न 3: टच पैनल पीसीबी को बदल दिया गया है। टच अब प्रतिक्रिया कर रहा है, लेकिन टच को लक्षित लक्ष्य से लगातार ऑफसेट किया जाता है। इसका कारण क्या है?
एक प्रतिस्थापन के बाद टच ऑफसेट से पता चलता है कि टच पैनल को स्थापित डिस्प्ले के लिए कैलिब्रेशन की आवश्यकता होती है।
कैलिब्रेशन प्रक्रिया टच सेंसर समन्वय स्थान को डिस्प्ले पिक्सेल समन्वय के लिए मैप करती है।
यदि स्थापना के बाद कैलिब्रेशन नहीं किया गया था, या यदि पिछले बोर्ड से कैलिब्रेशन डेटा नए पर सही ढंग से लागू नहीं होता है, तो ऑफसेट स्पर्श प्रतिक्रिया अपेक्षित परिणाम है।
सीएनसी के डायग्नोस्टिक या सेटअप मेन्यू से टच कैलिब्रेशन प्रक्रिया चलाएँ।
प्रश्न 4: शीतल द्रव के प्रदूषण का टच पैनल और इस पीसीबी पर क्या प्रभाव पड़ता है?
डिस्प्ले की सतह पर शीतलक अस्थायी रूप से क्षमता स्पर्श प्रतिक्रिया को बाधित करता है और प्रतिरोधक स्पर्श सतहों पर अनियमित स्पर्श का कारण बन सकता है।
शीतलक जो डिस्प्ले असेंबली में प्रवेश करता है और टच सेंसर केबल कनेक्टर्स तक पहुंचता है, एक संवाहक पथ बनाता है जो लगातार झूठे टच सिग्नल उत्पन्न करता है।
A20B-2902-0470 पीसीबी तक पहुंचने वाला शीतलक बोर्ड पर शॉर्ट सर्किट का कारण बन सकता है।
ऑपरेटर पैनल के कैबिनेट की सील की पुष्टि करें और संदूषण के कारण टच पैनल हार्डवेयर दोषों को संबोधित करने से पहले किसी भी क्षतिग्रस्त गास्केट या सील को बदलें।
Q5: क्या A20B-2902-0470 की मरम्मत की जा सकती है यदि बोर्ड पर केवल एक घटक विफल हो गया है?
घटक स्तर की मरम्मत तब संभव होती है जब विफल घटक की पहचान और स्रोत किया जा सके।
एचएमआई इंटरफेस बोर्डों पर आम एकल-घटक विफलताओं में विद्युत स्थैतिक डिस्चार्ज से क्षतिग्रस्त इनपुट सुरक्षा उपकरण, विफल कनेक्टर संपर्क और बिगड़ा हुआ डिस्कॉपिंग कैपेसिटर शामिल हैं।
FANUC के स्वामित्व वाले इंटरफेस आईसी में दोष आमतौर पर घटक स्तर पर मरम्मत योग्य नहीं होते हैं।
एक कुशल तकनीशियन जो FANUC HMI बोर्डों से परिचित है, निरीक्षण के बाद मरम्मत की क्षमता का आकलन कर सकता है।
