| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0480 |

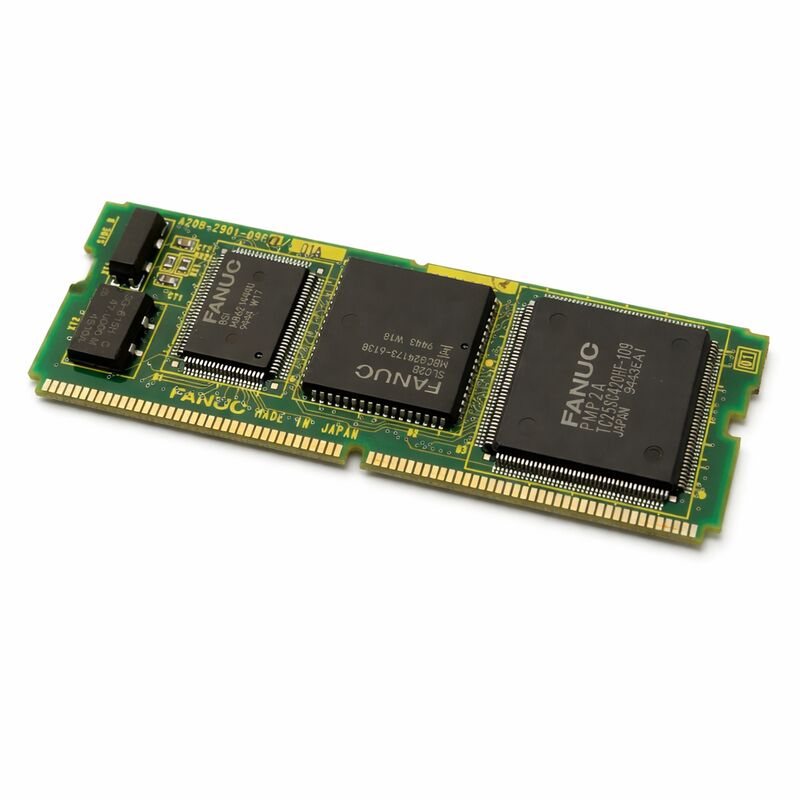

भाग संख्याःA20B-2902-0480
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:पीएमसी नियंत्रण और स्मृति मॉड्यूल ️ एसएमडी प्लग-इन पुत्री बोर्ड
ऑपरेटिंग तापमानः0°55°C
A20B-2902-0480 FANUC के सीरीज 16/18/20 मॉडल C नियंत्रकों के लिए PMC नियंत्रण और स्मृति मॉड्यूल है। यह PMC / वार्ता बोर्ड में प्लग करता है और एक साथ दो चीजें प्रदान करता हैःPMC को अपने सीढ़ी कार्यक्रम को चलाने के लिए आवश्यक स्मृति, और आई/ओ लिंक इंटरफ़ेस जो नियंत्रक को मशीन में वितरित आई/ओ उपकरणों से जोड़ता है।
स्मृति पक्षः32 केबी एसआरएएम सीढ़ी कार्यक्रम को संग्रहीत करता है जो मशीन उपकरण के स्वचालन को परिभाषित करता हैः उपकरण परिवर्तन अनुक्रम, सुरक्षा इंटरलॉक, मोड स्विचिंग, एम-कोड प्रतिक्रियाएं।256 KB DRAM PMC निष्पादन के लिए कार्यशील स्मृति प्रदान करता है, टाइमर मूल्यों, काउंटर मूल्यों, और डेटा तालिकाओं कि सीढ़ी हर स्कैन चक्र अद्यतन करता है.
I/O लिंक पक्षःऑपरेटर पैनल और सीएनसी के बीच प्रत्येक संकेत इस मॉड्यूल के I / O लिंक इंटरफ़ेस के माध्यम से यात्रा करता है। मोड स्विच, फीडर दर ओवरराइड, चक्र प्रारंभ इनपुट,पैनल लैंप आउटपुट ️ यह सब एक एकल I/O लिंक सीरियल बस पर किया जाता है जिसे PMC मॉड्यूल प्रत्येक स्कैन चक्र में सर्वेक्षण करता है. जब यह इंटरफ़ेस विफल हो जाता है, सभी पैनल संचार एक साथ खो जाता है. मशीन ऑपरेटर इनपुट का जवाब देना बंद कर देता है और सभी पैनल संकेतकों को बंद कर देता है.सीएनसी पर एक I/O लिंक संचार अलार्म के साथ, दोष पैटर्न है जो विशेष रूप से इस मॉड्यूल के बजाय एक व्यक्तिगत I/O बोर्ड या वायरिंग दोष की ओर इशारा करता है।
PMC-RB पदनाम सीढ़ी भाषा विनिर्देश और निष्पादन वास्तुकला की पहचान करता है। इस मॉड्यूल में लोड किया गया संस्करण अधिकतम सीढ़ी चरण गणना निर्धारित करता है जिसे PMC चला सकता है,निष्पादन गति, और I/O लिंक एड्रेसिंग. यह विभिन्न PMC संस्करणों के साथ विनिमेय नहीं है. एक प्रतिस्थापन मॉड्यूल मूल RB5 या RB6 संस्करण और PMC सीढ़ी कार्यक्रम से मेल खाना चाहिए,नियंत्रक के FROM मॉड्यूल में अलग से संग्रहीत, इस मॉड्यूल को बदलने से प्रभावित नहीं होता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2902-0480 |
| पीएमसी प्रकार | PMC-RB5 / PMC-RB6 |
| SRAM | 32 केबी |
| DRAM | 256 केबी |
| इंटरफेस | I/O लिंक |
| संगत | सीरीज 16/18/20 मॉडल सी |
| घुड़सवार | पीएमसी/वार्ता मंच |
| उत्पत्ति | जापान |
प्रश्न 1: ऑपरेटर पैनल पूरी तरह से प्रतिक्रिया नहीं करता है और सीएनसी एक I/O लिंक त्रुटि दिखाता है। क्या यह A20B-2902-0480 है?
एक I/O लिंक अलार्म के साथ पैनल का पूर्ण नुकसान PMC मॉड्यूल के I/O लिंक इंटरफेस को इंगित करता है।सबसे पहले मॉड्यूल पर I/O लिंक केबल कनेक्शन की जाँच करें एक ढीला कनेक्टर एक विफल इंटरफ़ेस सर्किट के समान लक्षण पैदा करता है. यदि केबल पूरी तरह से बैठा है और त्रुटि बनी हुई है, तो मॉड्यूल का I/O लिंक सर्किट विफल हो गया है. यदि उपलब्ध हो तो परीक्षण किए गए स्पेयर मॉड्यूल को स्वैप करके सत्यापित करें.
प्रश्न 2: एक विशिष्ट स्वचालित चक्र चरण कभी पूरा नहीं होता ∙ मशीन हर बार एक ही बिंदु पर रुकती है। क्या यह पीएमसी मॉड्यूल है?
एक एकल चरण जो हमेशा विफल रहता है, वह मॉड्यूल हार्डवेयर की खराबी होने की संभावना नहीं है। पीएमसी मॉड्यूल की विफलता व्यापक होती है। कई कार्यों को एक साथ प्रभावित करती है।एक एकल चरण विफलता एक विशिष्ट इनपुट सीढ़ी के लिए इंतजार कर रहा है करने के लिए इंगित करता है. सीढ़ी की पहचान करने के लिए पीएमसी सीढ़ी निदान स्क्रीन का उपयोग करें कि सीढ़ी उस कदम पर किस संकेत की उम्मीद करती है और उस संकेत को उसके स्रोत से ट्रैक करें।
Q3: क्या A20B-2902-0480 को बदलने के लिए PMC सीढ़ी कार्यक्रम को पुनः लोड करना आवश्यक है?
नहीं. PMC सीढ़ी सीएनसी के FROM मॉड्यूल में संग्रहीत है, इस मॉड्यूल में नहीं. A20B-2902-0480 को बदलने से संग्रहीत सीढ़ी पर कोई प्रभाव नहीं पड़ता. प्रतिस्थापन के बाद, सीएनसी सीढ़ी को बदलने के लिए आवश्यक है।पावर-साइकिल नियंत्रक और पुष्टि I/O PMC नैदानिक स्क्रीन पर लिंक संचार बहाल है. स्थापित करने से पहले यह सत्यापित करें कि प्रतिस्थापन सही RB5 या RB6 संस्करण है.
Q4: नियंत्रक DRAM से संबंधित PMC अलार्म दिखाता है. क्या 256 KB DRAM अपर्याप्त क्षमता का संकेत देता है?
मानक श्रृंखला 16/18 मॉडल सी अनुप्रयोगों के लिए, 256 KB RB5/RB6 PMC के लिए डिज़ाइन विनिर्देश है। एक सही ढंग से निर्दिष्ट प्रणाली पर एक DRAM अलार्म DRAM सेल विफलता का संकेत देता है,पर्याप्त क्षमता नहींमॉड्यूल को बदलें।
प्रश्न 5: क्या सीरीज 16-सी से पीएमसी सीढ़ी का उपयोग सीधे एक नए FANUC नियंत्रक पर किया जा सकता है?
नहीं. PMC-RB5/RB6 के लिए लिखी गई सीढ़ी उस PMC पीढ़ी के लिए विशिष्ट पता और निर्देश वाक्यविन्यास का उपयोग करती है.एक नया नियंत्रक PMC-SB या एक बाद के संस्करण का उपयोग करता है जिसमें अलग-अलग एड्रेसिंग सम्मेलन होते हैं. नई मंच के लिए सीढ़ी को परिवर्तित या फिर से लिखा जाना चाहिए. मूल फ़ाइल को कार्यात्मक विनिर्देश के रूप में रखें.
