सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0490 |
भाग संख्याःA20B-2902-0490
निर्माता:FANUC निगम (जापान)

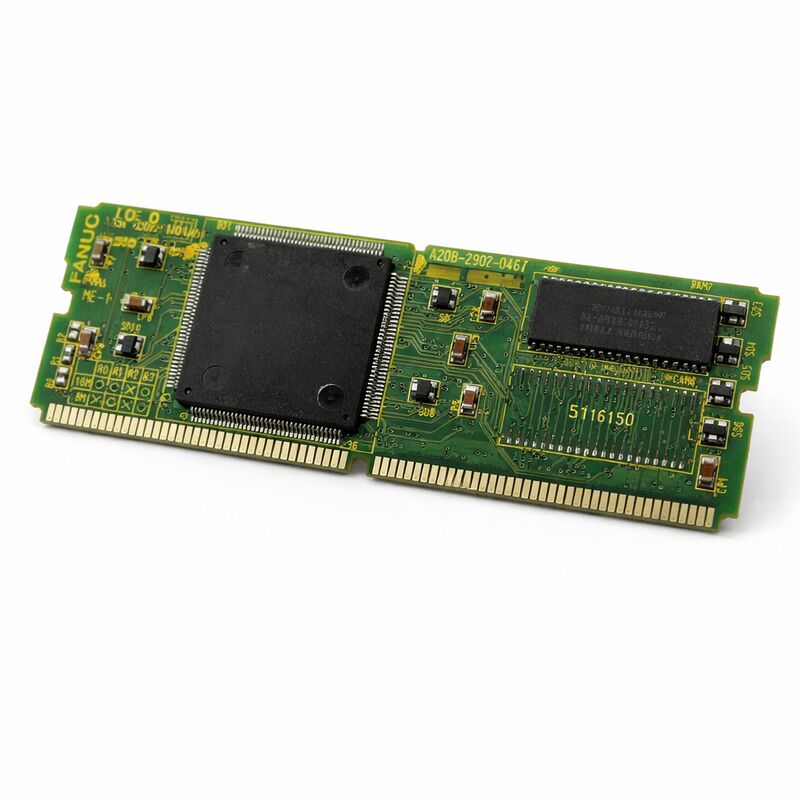

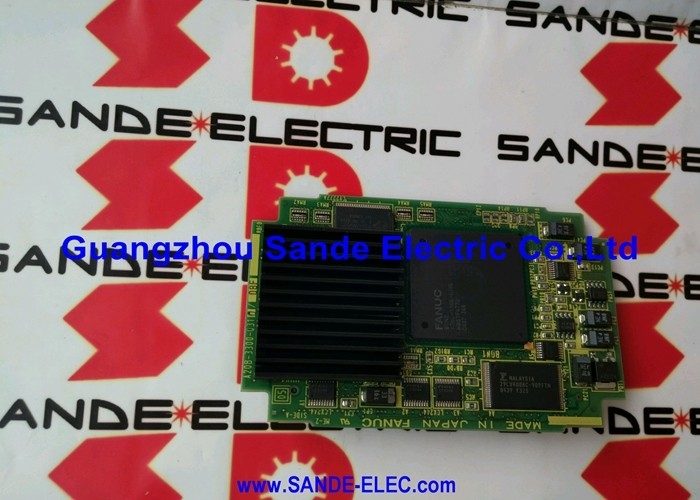

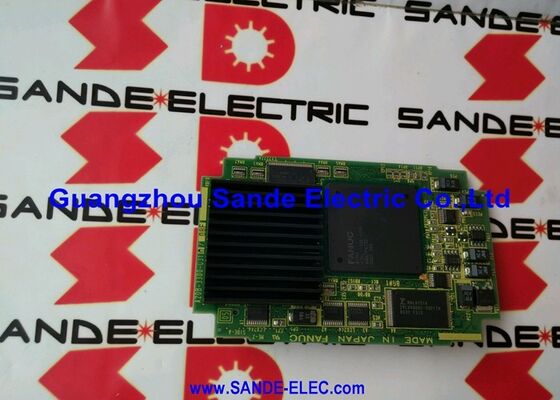

उत्पाद का प्रकार:एचएसएसबी सीआरटी कंट्रोल मॉड्यूल (हाई स्पीड सीरियल बस बेटी बोर्ड)
बोर्ड श्रृंखलाःA20B-2902
संगत प्रणालियाँ:FANUC सीरीज 16-सी, 18-सी और संगत
A20B-2902-0490 FANUC सीरीज 16-C और 18-C सीएनसी प्रणालियों के लिए HSSB CRT नियंत्रण मॉड्यूल है।एचएसएसबी का अर्थ है हाई-स्पीड सीरियल बस, सीआरटी डिस्प्ले सहित परिधीय उपकरणों से सीएनसी नियंत्रण इकाई को जोड़ने के लिए एफएएनयूसी द्वारा उपयोग की जाने वाली संचार वास्तुकला.
यह मॉड्यूल वह इंटरफ़ेस है जो उस लिंक को काम करता है।यह सीरीज 16/18 मॉडल सी नियंत्रक के मुख्य सीपीयू बोर्ड पर सीधे प्लग करता है और सीएनसी प्रोसेसर और डिस्प्ले सिस्टम के बीच संकेत पथ को संभालता है.
इस बोर्ड के बिना, सीआरटी डिस्प्ले फ़ंक्शन अनुपस्थित है।
सीएनसी आंतरिक रूप से काम कर सकता है, लेकिन ऑपरेटर पैनल डिस्प्ले डेटा प्राप्त नहीं करेगा या सीएनसी स्क्रीन को सही ढंग से प्रस्तुत नहीं करेगा। सीआरटी मॉनिटर के साथ कॉन्फ़िगर किए गए सिस्टम में,यह बोर्ड हार्डवेयर है जो ऑपरेटर को देखने के लिए सक्षम बनाता है कि सीएनसी क्या कर रहा है.
A20B-2902 श्रृंखला सीरीज 16/18 मुख्य सीपीयू प्लेटफॉर्म के लिए FANUC के प्लग-इन बेटी बोर्डों का परिवार है।
-0490 संस्करण विशेष रूप से सीआरटी के लिए उच्च गति सीरियल बस आउटपुट को संभालता है। It brings display communication capability to the controller without requiring a separate display interface board in the controller rack — the function is integrated into the main CPU board through this plug-in module.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2902-0490 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | एचएसएसबी सीआरटी नियंत्रण मॉड्यूल |
| बोर्ड श्रृंखला | A20B-2902 |
| संचार | एचएसएसबी (हाई स्पीड सीरियल बस) |
| कार्य | सीआरटी डिस्प्ले इंटरफेस और टेक्स्ट/ग्राफिक कंट्रोल |
| संगत प्रणालियाँ | FANUC सीरीज 16-सी / 18-सी मुख्य सीपीयू |
| डिजाइन | प्लग-इन पुत्री बोर्ड, एसएमडी प्रकार |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
प्रारंभिक FANUC i-सीरीज़ और C-सीरीज़ सीएनसी नियंत्रकों ने नियंत्रण इलेक्ट्रॉनिक्स को डिस्प्ले और एमडीआई इकाई से अलग कर दिया।
दो इकाइयों को पुराने समानांतर इंटरफ़ेस विधियों के बजाय एक उच्च गति सीरियल बस द्वारा जोड़ा गया था। सीरीज 16/18 प्लेटफॉर्म पर इस कनेक्शन के लिए एचएसएसबी मानक था।
यह एक एकल केबल को नियंत्रक और ऑपरेटर स्टेशन के बीच डिस्प्ले डेटा, कीबोर्ड इनपुट और नियंत्रण संकेत ले जाने की अनुमति देता था।
A20B-2902-0490 इस बस के लिए नियंत्रक-साइड हार्डवेयर प्रदान करता है। डिस्प्ले यूनिट की ओर, एक मिलान इंटरफेस बोर्ड या सर्किट आने वाले सीरियल डेटा को संसाधित करता है और CRT को चलाता है।एचएसएसबी लिंक के दोनों छोर संगत होना चाहिए.
केवल नियंत्रक-पक्षीय मॉड्यूल को बदलने से जब डिस्प्ले-पक्षीय हार्डवेयर में खराबी हो तो डिस्प्ले फ़ंक्शन बहाल नहीं होगा और इसके विपरीत।
समानांतर प्रदर्शन इंटरफेस की तुलना में सीरियल बस दृष्टिकोण ने वायरिंग जटिलता को कम कर दिया।
इसने उच्च वोल्टेज सीआरटी इकाई और सीएनसी नियंत्रक इलेक्ट्रॉनिक्स के बीच कुछ विद्युत अलगाव भी प्रदान किया ∙ कैबिनेट वातावरण में एक लाभ जहां मशीन टूल्स नियंत्रक काम करते हैं।
सीरीज 16-सी और 18-सी नियंत्रकों पर, डिस्प्ले कई भूमिकाएं निभाता है। यह सीएनसी स्थिति, सक्रिय कार्यक्रम, अक्ष की स्थिति, मापदंडों, अलार्म,और ग्राफिकल उपकरण पथ प्रदर्शित करता है जहां विकल्प स्थापित है.
यह सब स्क्रीन सामग्री सीएनसी प्रोसेसर से सीआरटी के लिए एचएसएसबी लिंक के माध्यम से A20B-2902-0490 द्वारा प्रबंधित प्रवाह करती है।
पाठ प्रदर्शन आधार रेखा है।
सीएनसी लगातार स्क्रीन डेटा भेजता है जो वर्तमान डिस्प्ले स्टेटस को दर्शाता है, मेनू, पैरामीटर मान, अलार्म टेक्स्ट, स्थिति रीडिंग।
डिस्प्ले के अंत में स्थित सीआरटी इंटरफेस मॉड्यूल इन आंकड़ों को स्क्रीन पर दिखाई देने वाले अक्षरों और संख्याओं के रूप में प्रस्तुत करता है।
इस डेटा स्ट्रीम को उत्पन्न करने वाले नियंत्रक पक्ष पर एचएसएसबी मॉड्यूल के बिना, डिस्प्ले कुछ भी प्राप्त नहीं करता है।
ग्राफिक फ़ंक्शंस ∙ यदि सिस्टम ग्राफिक टूल पथ डिस्प्ले या अन्य ग्राफिक-मोड स्क्रीन के साथ कॉन्फ़िगर किया गया है ∙ उसी HSSB लिंक के माध्यम से भी रूट करें।नियंत्रक पक्ष मॉड्यूल दोनों पाठ और ग्राफिक डेटा आउटपुट संभालता है के रूप में सीएनसी सॉफ्टवेयर द्वारा परिभाषित.
A20B-2902-0490 सीरीज़ 16/18 मॉडल C नियंत्रक के मुख्य सीपीयू बोर्ड पर सीधे माउंट किया जाता है। यह A20B-2902 श्रृंखला के मानक SMD बेटी बोर्ड इंटरफ़ेस का उपयोग करता है।
बोर्ड मुख्य सीपीयू पीसीबी पर एक समर्पित सॉकेट के माध्यम से कनेक्ट होता है और नियंत्रक कैबिनेट के भीतर अलग केबलिंग की आवश्यकता नहीं होती है।
यह एकीकरण दृष्टिकोण नियंत्रक की आंतरिक वायरिंग को न्यूनतम रखता है।
संपूर्ण एचएसएसबी आउटपुट फंक्शन पुत्री बोर्ड पर स्वतंत्र है।
यदि बोर्ड विफल हो जाता है, तो मॉड्यूल को हटा दिया जाता है और नियंत्रक में अन्य बोर्डों को परेशान किए बिना प्रतिस्थापित किया जाता है।
मुख्य सीपीयू पीसीबी, मेमोरी मॉड्यूल, पीएमसी मॉड्यूल और अन्य बेटी बोर्ड अबाधित रहते हैं।
स्थापना के बाद, किसी भी सॉफ़्टवेयर को पुनः कॉन्फ़िगर करने की आवश्यकता नहीं होती है, बोर्ड एक हार्डवेयर फ़ंक्शन प्रदान करता है जो सीएनसी सॉफ़्टवेयर पहले से ही एक सही ढंग से कॉन्फ़िगर की गई प्रणाली में मौजूद होने की उम्मीद करता है।
Q1: CRT डिस्प्ले पावर-अप पर खाली है. अन्य सभी सीएनसी कार्य सामान्य प्रतीत होते हैं. क्या A20B-2902-0490 गलती है?
सामान्य सीएनसी ऑपरेशन के साथ एक खाली डिस्प्ले एक एचएसएसबी संचार विफलता के अनुरूप है, या तो नियंत्रक-साइड मॉड्यूल (यह बोर्ड) या डिस्प्ले-साइड इंटरफ़ेस में खराबी है।
स्वैप निदान आदेशः सीआरटी इकाई स्वयं बिजली पर (अपने स्वयं के संकेतक या बैकलाइट) की पुष्टि करें, फिर दोनों छोरों पर क्षति या ढीले कनेक्शन के लिए एचएसएसबी केबल की जांच करें।
यदि केबल और डिस्प्ले यूनिट की जाँच करें, A20B-2902-0490 प्राथमिक संदिग्ध बन जाता है।
प्रश्न 2: डिस्प्ले में विकृत वर्ण या अधूरी स्क्रीन दिखाई देती है। क्या एचएसएसबी मॉड्यूल इसका कारण बन सकता है?
विकृत या आंशिक प्रदर्शन आउटपुट सीरियल लिंक पर दूषित डेटा को इंगित करता है। यह ट्रांसमीटर (ए 20 बी - 2902 - 0490), केबल (शोर पिकअप, क्षतिग्रस्त कंडक्टर),या प्रदर्शन के अंत में रिसीवर.
केबल के साथ शुरू करें मशीन उपकरण वातावरण में एचएसएसबी केबल कनेक्टरों और लचीले वर्गों के साथ यांत्रिक पहनने को जमा करते हैं। एक क्षतिग्रस्त केबल ठीक यही लक्षण पैदा करता है।
मॉड्यूल की गलती का निष्कर्ष निकालने से पहले केबल को बदलें या परीक्षण करें।
Q3: मॉड्यूल को बदल दिया गया है और डिस्प्ले काम करता है, लेकिन केवल पाठ मोड में ग्राफिक टूल पथ डिस्प्ले अनुपस्थित है। क्या यह बोर्ड है?
ग्राफिक टूल पथ प्रदर्शित करने के लिए उपयुक्त FANUC विकल्प को सॉफ़्टवेयर में लोड और सक्षम करने की आवश्यकता होती है।
एचएसएसबी मॉड्यूल सभी डिस्प्ले सामग्री के लिए भौतिक संचार पथ प्रदान करता है, लेकिन ग्राफिक डिस्प्ले विकल्प को सीएनसी के FROM में अलग से स्थापित किया जाना चाहिए और पैरामीटर के माध्यम से सक्षम किया जाना चाहिए।
अनुपलब्ध या निष्क्रिय ग्राफिक विकल्प प्रदर्शन हार्डवेयर से स्वतंत्र रूप से ठीक यही लक्षण उत्पन्न करता है।
प्रश्न 4: क्या A20B-2902-0490 के सभी संशोधन परस्पर बदल सकते हैं?
FANUC के पुत्री बोर्डों पर संशोधन प्रत्यय (जैसे, /01A, /02A) उत्पादन संशोधनों को इंगित करते हैं जो विनिर्माण या घटक परिवर्तनों को संबोधित कर सकते हैं।बाद के संशोधन पूर्ववर्ती संशोधनों के साथ पीछे की ओर संगत हैं.
हालांकि, यदि मशीन के सेवा दस्तावेज में एक विशिष्ट संशोधन का आह्वान किया गया है, तो उस संशोधन का उपयोग करें जब तक कि अन्यथा पुष्टि न हो।
कुछ उत्पाद सूचियों में उल्लिखित /02A प्रत्यय इस भाग संख्या परिवार के भीतर एक विशिष्ट संशोधन को दर्शाता है।
प्रश्न 5: सीरीज 16-सी मशीन ठीक चल रही है। सीआरटी डिस्प्ले चमकने लगा और फिर रिक्त हो गया। एचएसएसबी मॉड्यूल को बदलने से पहले क्या जांच करनी चाहिए?
एक डिस्प्ले जो फ्लिपिंग से खाली होने के लिए बिगड़ता है, अधिक आम तौर पर डिस्प्ले यूनिट की खराबी (सीआरटी ट्यूब उम्र बढ़ने, इन्वर्टर की विफलता,या डिस्प्ले में बिजली की आपूर्ति की गलती) या नियंत्रक पर एक HSSB मॉड्यूल की विफलता की तुलना में केबल गलती.
एचएसएसबी मॉड्यूल या तो काम करता है या नहीं, धीरे-धीरे गिरावट डिजिटल इंटरफेस बोर्ड की विशेषता नहीं है।
सबसे पहले डिस्प्ले यूनिट की पावर सप्लाई और सीआरटी ट्यूब की स्थिति की जाँच करें।
