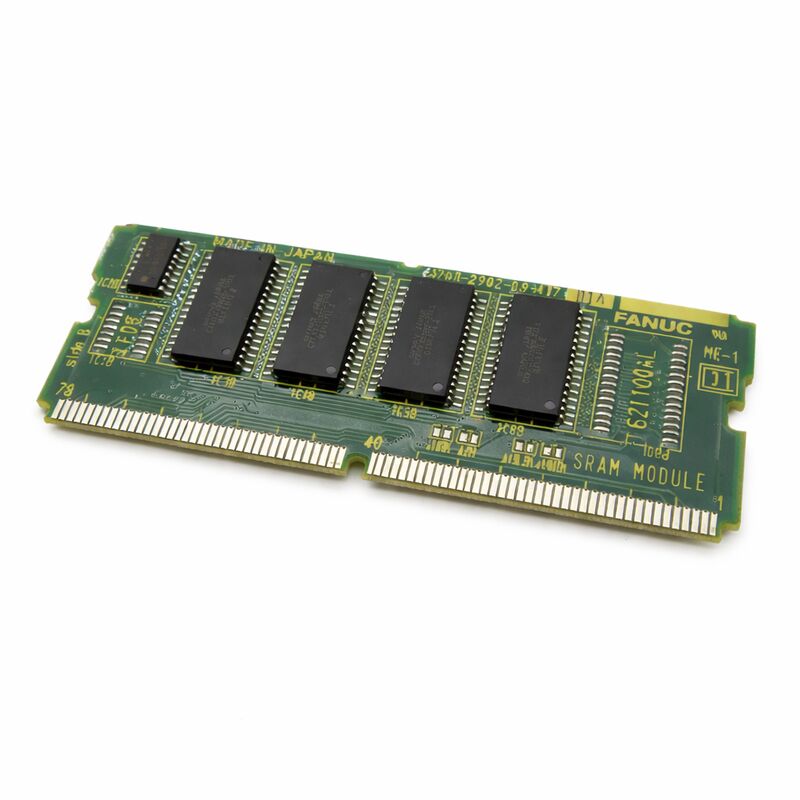

FANUC A20B-2902-0501 | 8MB FROM + 256K SRAM संयुक्त मेमोरी मॉड्यूल — सीरीज़ 16 / 18 / 21 सीएनसी

भाग संख्या: A20B-2902-0501

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: संयुक्त FROM + SRAM मेमोरी मॉड्यूल (SMD डॉटर बोर्ड)

दो मेमोरी प्रकार, दो अलग-अलग कार्य

A20B-2902-0501 एक एकल SMD डॉटर बोर्ड पर दो कार्यात्मक रूप से भिन्न मेमोरी प्रकारों को एकीकृत करता है, और सही रखरखाव और प्रतिस्थापन निर्णयों के लिए उनके बीच अंतर को समझना आवश्यक है।

FROM (फ्लैश ROM — 8 MB): सीएनसी को बूट करने और चलाने के लिए आवश्यक सब कुछ संग्रहीत करता है — ऑपरेटिंग सिस्टम सॉफ़्टवेयर, पीएमसी लैडर प्रोग्राम और मशीन बिल्डर एप्लिकेशन सॉफ़्टवेयर। फ्लैश वास्तव में गैर-वाष्पशील है: इसकी सामग्री पूर्ण बिजली हानि, बैटरी की कमी और बिना गिरावट के विस्तारित भंडारण से बची रहती है। एक खाली प्रतिस्थापन मॉड्यूल में खाली FROM होता है — मशीन के संचालित होने से पहले सीएनसी सॉफ़्टवेयर और पीएमसी लैडर को बैकअप से फिर से लोड किया जाना चाहिए। FROM विफलता आमतौर पर बूट पर चेकसम त्रुटि या लगातार स्टार्टअप विफलता के रूप में प्रस्तुत होती है।

SRAM (256 KB — बैटरी-समर्थित): सामान्य मशीन उपयोग के दौरान बदलने वाले डेटा को संग्रहीत करता है — पैरामीटर, टूल ऑफसेट टेबल, वर्क कोऑर्डिनेट ऑफसेट और टूल उपयोग लॉग। इस डेटा को शिफ्ट के बीच प्रत्येक पावर साइकिल से बचना चाहिए, जो बैकअप बैटरी प्रदान करती है। जब बैटरी वोल्टेज प्रतिधारण सीमा से नीचे गिर जाता है, तो SRAM सामग्री खो जाती है। FANUC नियंत्रक इस बिंदु से बहुत पहले एक कम बैटरी चेतावनी उत्पन्न करते हैं। नियंत्रक को चालू रखते हुए बैटरी बदलें — पावर बंद करके बदलना, या बैटरी के मृत होने तक चेतावनी को अनदेखा करना, बैकअप से सभी पैरामीटर और ऑफसेट को पुनर्स्थापित करने का मतलब है।

दोनों अनुभाग विद्युत रूप से स्वतंत्र हैं। FROM अलार्म (चेकसम, बूट विफलता) FROM अनुभाग की ओर इशारा करते हैं; SRAM अलार्म (पैरामीटर हानि, डेटा भ्रष्टाचार से पहले बैटरी चेतावनी) SRAM अनुभाग और बैटरी की ओर इशारा करते हैं।

प्रतिस्थापन विचार

एक नया A20B-2902-0501 खाली FROM और खाली SRAM के साथ आता है। मशीन के चलने से पहले, सीएनसी सॉफ़्टवेयर को FROM में फिर से लोड किया जाना चाहिए, और सभी पैरामीटर, ऑफसेट और वर्क कोऑर्डिनेट को बैकअप से पुनर्स्थापित किया जाना चाहिए। किसी भी मेमोरी मॉड्यूल कार्य से पहले एक पूर्ण डेटा बैकअप वैकल्पिक नहीं है — यदि मूल मॉड्यूल इस तरह से विफल हो जाता है कि उसे पढ़ा न जा सके तो मशीन की कॉन्फ़िगरेशन को पुनर्प्राप्त करने का यह एकमात्र तरीका है।

प्रतिस्थापित करने से पहले FROM मॉड्यूल संगतता सत्यापित करें: A20B-2902-0501 में 8 MB FROM है। -0341 वेरिएंट में 4 MB है। लोड की गई सॉफ़्टवेयर छवि को मॉड्यूल क्षमता से मेल खाना चाहिए — किसी भिन्न वेरिएंट को प्रतिस्थापित करने से पहले सीरीज़ 16/18/21 रखरखाव दस्तावेज़ीकरण की जाँच करें।

मुख्य विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीएनसी पावर-ऑन पर एक FROM चेकसम त्रुटि दिखाता है और स्टार्टअप पूरा नहीं कर सकता है। क्या मॉड्यूल खराब है?

कई पावर साइकल में लगातार FROM चेकसम त्रुटियां दूषित या विफल FROM का संकेत देती हैं। पहले सही सॉफ़्टवेयर फ़ाइलों के साथ BOOT स्क्रीन के माध्यम से FROM को फिर से लिखने का प्रयास करें। यदि मॉड्यूल लिखने को अस्वीकार करता है या सफल लेखन के बाद त्रुटियां बनी रहती हैं, तो FROM हार्डवेयर विफल हो गया है और मॉड्यूल को प्रतिस्थापन की आवश्यकता है।

प्रश्न 2: नियंत्रक एक कम बैटरी चेतावनी दिखाता है। बैटरी को कितनी जल्दी बदलने की आवश्यकता है?

चेतावनी बैटरी के महत्वपूर्ण प्रतिधारण सीमा तक पहुंचने से पहले दिखाई देती है — आम तौर पर लगातार संचालन के दिनों से हफ्तों तक की अनुमति देती है, जो बैटरी की उम्र और कैबिनेट तापमान पर निर्भर करती है। प्रतीक्षा न करें। नियंत्रक को चालू रखते हुए बैटरी बदलें ताकि बैटरी स्वैप के दौरान SRAM सामग्री बनी रहे।

प्रश्न 3: एक नया मॉड्यूल फिट करने के बाद, मशीन पैरामीटर त्रुटियां दिखाती है और सभी ऑफसेट शून्य हैं। क्या यह सामान्य है?

हाँ — एक नया मॉड्यूल खाली SRAM के साथ आता है। मॉड्यूल को हटाने से पहले लिए गए बैकअप से सभी पैरामीटर, टूल ऑफसेट और वर्क कोऑर्डिनेट को पुनर्स्थापित किया जाना चाहिए। यह अपेक्षित परिणाम है और इस बात पर जोर देता है कि मॉड्यूल पूरी तरह से विफल होने से पहले, न कि बाद में, बैकअप क्यों लिया जाना चाहिए।

प्रश्न 4: क्या A20B-2902-0501 (8 MB FROM) A20B-2902-0341 (4 MB FROM) को सीरीज़ 16-C में बदल सकता है?

सत्यापन के बिना नहीं। लोड की गई सॉफ़्टवेयर छवि को मॉड्यूल की FROM क्षमता के लिए आकार दिया जाना चाहिए, और नियंत्रक को 8 MB वेरिएंट का समर्थन करना चाहिए। किसी भिन्न क्षमता को प्रतिस्थापित करने से पहले संगत FROM मॉड्यूल विकल्पों के लिए सीरीज़ 16-C रखरखाव दस्तावेज़ीकरण से परामर्श करें।

प्रश्न 5: बैटरी अच्छी होने के बावजूद पावर इंटरप्शन के दौरान SRAM डेटा खो गया था। और क्या कारण हो सकता है?

एक पुष्ट-अच्छी बैटरी सेल के साथ संभावित कारण: मॉड्यूल के बैटरी बैकअप सर्किट में एक टूटा हुआ कनेक्शन (सेल वोल्टेज सही है लेकिन सर्किट पथ खुला है), एक असाधारण रूप से तेज पावर डिप जिसने SRAM आपूर्ति को बैटरी के प्रतिक्रिया करने से पहले प्रतिधारण वोल्टेज से नीचे खींच लिया, या रुकावट के दौरान भौतिक कनेक्टर गड़बड़ी। मॉड्यूल के कनेक्टर संपर्कों और बैटरी सर्किट के सोल्डर कनेक्शन का निरीक्षण करें।
