| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0642 |

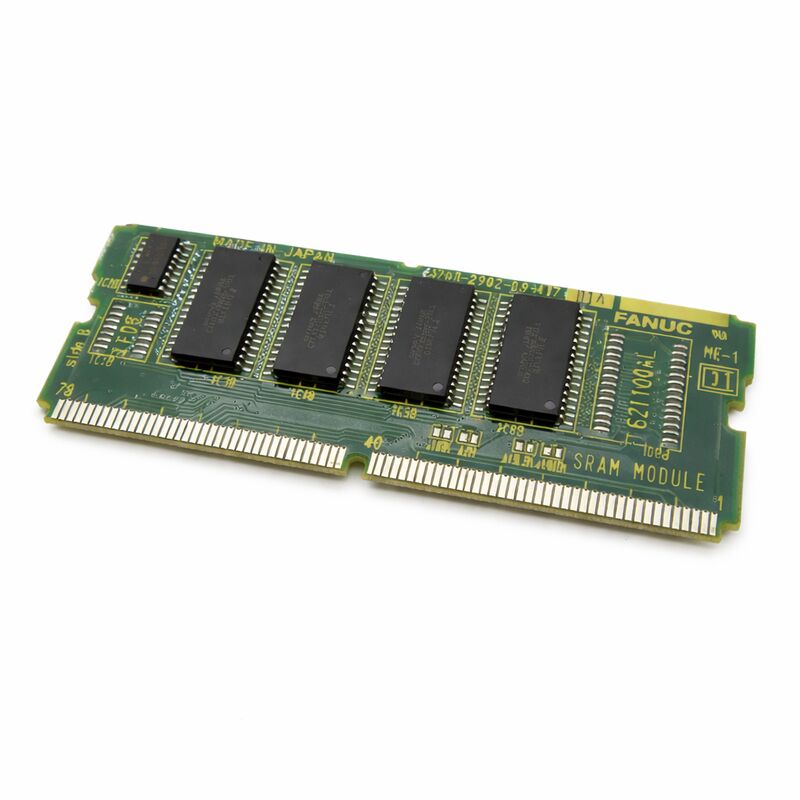

भाग संख्याःA20B-2902-0642
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:एनालॉग स्पिंडल इंटरफेस के साथ एसआरएएम मेमोरी मॉड्यूल (एसएमडी बेटी बोर्ड)
मेमोरी क्षमताः256 केबी एसआरएएम
संगत प्रणालियाँ:FANUC श्रृंखला 16 / 18 / 21 और संगत
A20B-2902-0642 FANUC सीरीज 16, 18 और 21 सीएनसी प्रणालियों के लिए एक दोहरे कार्य प्लग-इन मॉड्यूल है।यह एक एकल एसएमडी-प्रकार के पुत्री बोर्ड पर एक एकीकृत एनालॉग स्पिंडल इंटरफ़ेस के साथ 256 किलोबाइट एसआरएएम को जोड़ती है.
बोर्ड सीधे मुख्य सीपीयू मदरबोर्ड पर माउंट किया जाता है और एक साथ दो क्षमताएं प्रदान करता हैःसीएनसी डेटा भंडारण के लिए अस्थिर स्मृति और एनालॉग प्रकार के धुरी एम्पलीफायरों को नियंत्रित करने के लिए एक एनालॉग वेग कमांड आउटपुट.
एक बोर्ड पर दो कार्य व्यावहारिक रूप से मायने रखते हैं। एनालॉग स्पिंडल ड्राइव के लिए कॉन्फ़िगर किए गए श्रृंखला 16/18/21 सिस्टम पर,इस मॉड्यूल है कि कैसे दोनों धुरी नियंत्रण इंटरफ़ेस और अतिरिक्त SRAM नियंत्रक के लिए दिया जाता है.
इस मॉड्यूल परिवार में प्रत्येक कार्य के लिए अलग-अलग बोर्ड मौजूद हैं, लेकिन A20B-2902-0642 दोनों को एक ही प्लग-इन स्थिति से संभालता है।
एनालॉग स्पिंडल इंटरफ़ेस विशिष्ट हार्डवेयर है जो सीएनसी के स्पिंडल गति कमांड को एनालॉग वोल्टेज सिग्नल में परिवर्तित करता है।
Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.
इस बोर्ड पर इंटरफेस उत्पन्न करता है और स्थिति है कि संकेत.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2902-0642 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | एसआरएएम + एनालॉग स्पिंडल इंटरफेस मॉड्यूल |
| बोर्ड श्रृंखला | A20B-2902 |
| एसआरएएम क्षमता | 256 केबी |
| स्पिंडल इंटरफ़ेस | एनालॉग (गति आदेश आउटपुट प्रकार) |
| संगत प्रणालियाँ | FANUC श्रृंखला 16 / 18 / 21 और संगत |
| डिजाइन | एसएमडी प्रकार के प्लग-इन पुत्री बोर्ड |
| स्थापना | मुख्य सीपीयू मदरबोर्ड पर सीधे प्लग |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
सीएनसी मशीन टूल्स में धुरी को सटीक गति नियंत्रण की आवश्यकता होती है।आधुनिक FANUC सीएनसी प्रणाली एक डिजिटल सीरियल लिंक के माध्यम से धुरी गति आदेशों को धुरी ड्राइव के साथ संवाद करती है ️ धुरी एम्पलीफायर एक डिजिटल आदेश पढ़ता है और इसे निष्पादित करता है.
लेकिन कई स्पिंडल एम्पलीफायर, विशेष रूप से 1990 के दशक की पीढ़ी से जो सीरीज 16/18/21 मशीन इंस्टॉलेशन से मेल खाते हैं, एनालॉग-कमांड प्रकार के होते हैं।
वे आदेशित धुरी गति के अनुपात में ± 10V या 0 ‰ 10V संकेत की उम्मीद करते हैं।
A20B-2902-0642 पर एनालॉग स्पिंडल इंटरफ़ेस सीएनसी के आंतरिक डिजिटल स्पिंडल गति संदर्भ को इस एनालॉग वोल्टेज में परिवर्तित करता है। स्पिंडल एम्पलीफायर वोल्टेज पढ़ता है।सीएनसी के पास अपना कोई एनालॉग आउटपुट नहीं है कि एनालॉग क्षमता पूरी तरह से इस इंटरफ़ेस बोर्ड द्वारा प्रदान की जाती हैइसके बिना, सीएनसी के पास एनालॉग प्रकार के धुरी एम्पलीफायर को कमांड करने का कोई रास्ता नहीं है।
मशीन चालू हो सकती है लेकिन धुरी गति आदेशों का जवाब नहीं देगी।
वेग आदेश आउटपुट को ठीक से नियंत्रित किया जाता है।
सीएनसी का धुरी नियंत्रण एल्गोरिथ्म सही गति संदर्भ की गणना करता है और इसे इस बोर्ड पर इंटरफ़ेस डीएसी (डिजिटल-टू-एनालॉग कन्वर्टर) को पास करता है।
परिणामी वोल्टेज एम्पलीफायर के इनपुट रेंज के भीतर सटीक रूप से आदेशित गति को दर्शाता है।
इस मॉड्यूल पर 256 किलोबाइट एसआरएएम बैटरी समर्थित अस्थिर मेमोरी है।
इसमें ऐसे डेटा होते हैं जिन्हें सीएनसी ऑपरेशन के दौरान लगातार लिखता और पढ़ता हैः पार्ट प्रोग्राम, पैरामीटर टेबल, टूल ऑफसेट डेटा, मैक्रो चर और अन्य रनटाइम जानकारी।
यह डेटा बिजली चक्रों में जीवित रहना चाहिए ∙ बैकअप बैटरी मशीन बंद होने पर SRAM सामग्री को बरकरार रखती है।
256 KB वर्तमान मानकों द्वारा एक मध्यम SRAM आवंटन है, लेकिन यह कई श्रृंखला 16/18/21 विन्यास के लिए उपयुक्त है।व्यापक उपकरण जीवन प्रबंधन डेटा, या कई मैक्रो चर एक बड़े SRAM मॉड्यूल से लाभान्वित हो सकते हैं।
मानक मशीन कॉन्फ़िगरेशन के लिए, 256 KB सामान्य प्रोग्राम और पैरामीटर भंडारण आवश्यकताओं को समायोजित करता है।
एसआरएएम बैकअप बैटरी एक रखरखाव आइटम है। इसका परिमित सेवा जीवन है और इसे विफल होने से पहले प्रतिस्थापित किया जाना चाहिए। जब बैटरी अपने सीमा वोल्टेज से नीचे गिर जाती है,अगले पावर-आउट इवेंट पर एसआरएएम डेटा खो जाता है.
मशीन मेमोरी त्रुटि के साथ पुनरारंभ पर अलार्म करेगा। एक अनुसूचित आधार पर बैटरी बदलें, एक मेमोरी अलार्म के जवाब में नहीं।
FANUC ने सीरीज 16/18/21 के लिए A20B-2902-0XXX एनालॉग स्पिंडल और मेमोरी मॉड्यूल परिवार के कई वेरिएंट पेश किए।
सही विकल्प मशीन के धुरी विन्यास पर निर्भर करता है। यदि मशीन एक एनालॉग धुरी एम्पलीफायर का उपयोग करती है और 256 KB SRAM आवंटन की आवश्यकता होती है, तो A20B-2902-0642 मिलान मॉड्यूल है।
यदि मशीन इसके बजाय एक सीरियल स्पिंडल ड्राइव का उपयोग करती है, तो एनालॉग स्पिंडल इंटरफ़ेस के बिना एक अलग मॉड्यूल संस्करण की आवश्यकता होती है।
प्रतिस्थापन की सोर्सिंग से पहले हमेशा धुरी ड्राइव प्रकार और मौजूदा मॉड्यूल के भाग संख्या की पुष्टि करें। एक सीरियल धुरी प्रणाली में एक एनालॉग इंटरफ़ेस मॉड्यूल स्थापित करने से धुरी अलार्म उत्पन्न होते हैं।
एक एनालॉग स्पिंडल सिस्टम में एक सीरियल स्पिंडल मॉड्यूल स्थापित करने से स्पिंडल अनियंत्रित हो जाता है।
प्रश्न 1: धुरी गति आदेशों का जवाब नहीं देता है। सीएनसी कोई अलार्म नहीं दिखाता है। A20B-2902-0642 कारण हो सकता है?
एक वोल्टमीटर का उपयोग करके स्पिंडल एम्पलीफायर के कमांड इनपुट पर एनालॉग कमांड वोल्टेज की पुष्टि करके शुरू करें।
यदि सीएनसी धुरी की गति को कमांड करता है लेकिन एम्पलीफायर इनपुट पर वोल्टेज नहीं बदलता है, तो एनालॉग आउटपुट पथ इस बोर्ड को शामिल करते हुए दोष स्थान है।
यदि वोल्टेज सही ढंग से बदलता है लेकिन धुरी प्रतिक्रिया नहीं देती है, तो दोष एम्पलीफायर या धुरी मोटर में ही है।
प्रश्न 2: मशीन सप्ताहांत बंद होने के बाद स्टार्टअप पर एक SRAM मेमोरी त्रुटि दिखाता है। SRAM बैटरी अलार्म नहीं है। इसके कारण और क्या हो सकता है?
A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reachedबैटरी के वोल्टेज को सीधे मापें।
यदि यह 2.7V से नीचे पढ़ता है, तो इसे बदलें और बैकअप से पैरामीटर बहाल करें।
कम बैटरी अलार्म सीमा और वास्तविक SRAM-होल्डिंग सीमा एक ही बिंदु नहीं हैं।
Q3: क्या इस मॉड्यूल पर एनालॉग स्पिंडल आउटपुट समायोज्य है?
एनालॉग आउटपुट वोल्टेज रेंज को सीएनसी के स्पिंडल पैरामीटर सेटिंग्स द्वारा निर्धारित किया जाता है।
अधिकतम धुरी वोल्टेज, दिशा ध्रुवीयता, और लाभ सीएनसी मापदंडों के माध्यम से समायोजित किया जा सकता है।
इस बोर्ड पर हार्डवेयर इन सॉफ्टवेयर-सेट करने योग्य कार्यों का समर्थन करता है। मानक स्थापनाओं के लिए कोई हार्डवेयर जंपर समायोजन की आवश्यकता नहीं है।
Q4: क्या A20B-2902-0642 का उपयोग वर्तमान में एक अलग एनालॉग स्पिंडल मॉड्यूल संस्करण से लैस मशीन में किया जा सकता है?
एसआरएएम क्षमता और स्पिंडल इंटरफेस विशेषताएं ए20बी-2902 एनालॉग स्पिंडल मॉड्यूल परिवार के संस्करणों के बीच भिन्न होती हैं।
यदि प्रतिस्थापन मॉड्यूल में समान SRAM क्षमता और समान धुरी इंटरफ़ेस प्रकार है, तो यह एक प्रत्यक्ष प्रतिस्थापन है।
यदि कोई पैरामीटर भिन्न है, तो स्थापना से पहले सिस्टम प्रलेखन के साथ संगतता सत्यापित करें.
Q5: इस मॉड्यूल को बदलने के बाद, धुरी ठीक से काम करता है लेकिन उपकरण ऑफसेट गलत हैं। क्या हुआ?
एक नया मॉड्यूल रिक्त स्थापित करता है, सभी एसआरएएम डेटा, टूल ऑफसेट सहित, अनुपस्थित है।
किसी भी एसआरएएम मॉड्यूल की प्रतिस्थापन के बाद उपकरण ऑफसेट तालिकाओं को बैकअप से बहाल किया जाना चाहिए।
यदि कोई बैकअप मौजूद नहीं है, तो उत्पादन फिर से शुरू होने से पहले ऑफसेट को फिर से मापा जाना चाहिए और मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।
यह सभी एसआरएएम-निवासी डेटा पर लागू होता हैः पैरामीटर, कार्यक्रम और ऑफसेट।
