| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-2902-0670 |

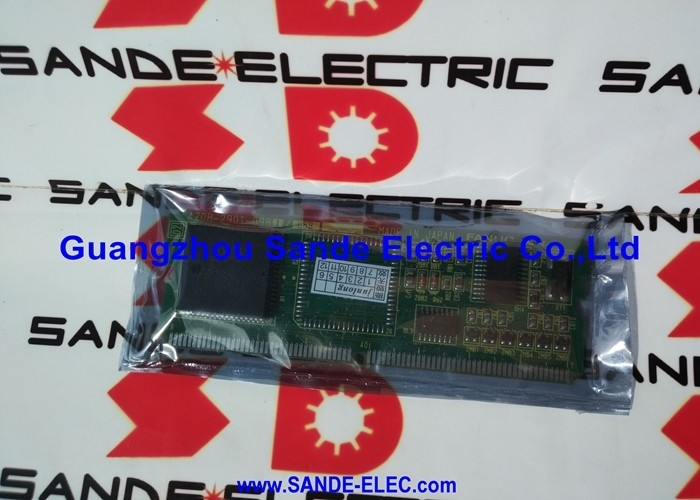

दFANUC A20B-2902-0670यह FANUC biSVSP श्रृंखला के अंदर पावर सप्लाई ड्राइवर बोर्ड है FANUC का एकीकृत संयोजन मॉड्यूल जो एक ही कॉम्पैक्ट इकाई में सर्वो-अक्ष ड्राइव क्षमता और धुरी ड्राइव क्षमता रखता है।
biSVSP अवधारणा ने एक वास्तविक पैनल इंजीनियरिंग समस्या का समाधान कियाः पारंपरिक सीएनसी ड्राइव कैबिनेट के लिए अलग-अलग सर्वो एम्पलीफायर मॉड्यूल (एसवीएम) और एक अलग स्पिंडल एम्पलीफायर मॉड्यूल (एसपीएम) की आवश्यकता होती थी।बड़ी पैनल चौड़ाई का उपभोग करते हैं और उनके बीच व्यक्तिगत बस कनेक्शन की आवश्यकता होती है.
biSVSP एक मॉड्यूल में दोनों कार्यों को एकीकृत करता है, पैनल पदचिह्न को नाटकीय रूप से कम करता है और वायरिंग टोपोलॉजी को सरल बनाता है।
एक biSVSP मॉड्यूल के अंदर, तीन अलग-अलग प्रिंटेड सर्किट बोर्ड एक परिभाषित भौतिक और विद्युत व्यवस्था में एक साथ काम करते हैं। नियंत्रण बोर्ड डिजिटल नियंत्रण एल्गोरिदम का प्रबंधन करता है,सीएनसी संचार (एफएसएसबी या इसी तरह), और अक्ष/स्पिंडल नियंत्रण तर्क।
वायरिंग बोर्ड बाहरी केबलों के लिए कनेक्टर इंटरफेस बिंदु प्रदान करता है, मोटर पावर, एन्कोडर फीडबैक, नियंत्रण संकेत।पावर बोर्ड ️ जिसका A20B-2902-0670 ड्राइवर सेक्शन है ️ वास्तविक पावर रूपांतरण को संभालता है: तीन चरणों के एसी इनपुट को प्राप्त करना, डीसी बस उत्पन्न करना, सर्वो और धुरी आउटपुट के लिए आईजीबीटी मॉड्यूल स्विच करना,और नियंत्रण और वायरिंग बोर्डों के लिए विनियमित कम वोल्टेज डीसी रेल प्रदान.
A20B-2902-0670 विशेष रूप से इस पावर बोर्ड असेंबली का ड्राइवर अनुभाग है जो गेट ड्राइव सर्किट, तर्क-स्तर बिजली आपूर्ति सर्किट,और बिजली रूपांतरण हार्डवेयर और नियंत्रण पीसीबी से नियंत्रण संकेतों के बीच इंटरफ़ेस.
यह पूर्ण पावर बोर्ड नहीं है (जो आईजीबीटी और रेक्टिफायर ले जाता है);यह बिजली बोर्ड पर घुड़सवार ड्राइवर पीसीबी है जो कम वोल्टेज डिजिटल नियंत्रण डोमेन और उच्च शक्ति स्विचिंग डोमेन को जोड़ता है.
| पैरामीटर | मूल्य |
|---|---|
| कार्य | बिजली आपूर्ति चालक पीसीबी |
| मॉड्यूल श्रृंखला | biSVSP (A06B-6134-HXXX) |
| अनुप्रयोग दायरा | SVSP-40/40-15i से ट्रिपल सर्वो/स्पिंडल |
| बोर्ड की स्थिति | biSVSP संयोजन का पावर सेक्शन |
| इंटरफेस | नियंत्रण पीसीबी + शक्ति आईजीबीटी चरण |
| स्थिति | बंद किए गए स्पेयर |
| उत्पत्ति | जापान |
biSVSP मॉड्यूल का तीन-बोर्ड आर्किटेक्चर पहले के अल्फा एसवीएम और एसपीएम मॉड्यूल के दो-बोर्ड आर्किटेक्चर की तुलना में अधिक कसकर एकीकृत है।
उदाहरण के लिए, अल्फा एसवीएम2 (ए06बी-6079) में, शीर्ष कार्ड (ए20बी-2001-0931) को बदलना एक सीधा स्वैप है क्योंकि शीर्ष और आधार कार्ड यांत्रिक और विद्युत रूप से स्वतंत्र हैं।
biSVSP में, तीन बोर्ड सिग्नल पथ और पावर प्लेन साझा करते हैं जो बैकप्लेन कनेक्टर्स के माध्यम से आपस में जुड़े होते हैं,और A06B-6134 मॉड्यूल का भौतिक लेआउट अधिक कॉम्पैक्ट है ️ जिससे व्यक्तिगत बोर्ड की पहचान और प्रतिस्थापन अधिक जटिल हो जाता है.
यह एकीकरण कुछ विशेषज्ञ मरम्मत केंद्रों को एक पूरी इकाई के रूप में biSVSP की सेवा करने के लिए पसंद करते हैं, व्यक्तिगत बोर्डों को बदलने के बजाय पूरे A06B-6134 मॉड्यूल का आदान-प्रदान।
जब एक biSVSP मॉड्यूल को मरम्मत केंद्र में लौटाया जाता है, तो तकनीशियन को पूरी असेंबली तक पहुंच होती है, परीक्षण रिग पर एक साथ सभी इंटरफेस पर नैदानिक माप कर सकता है,और जो भी बोर्ड या घटक विफल हो गया है बदल सकते हैं.
पावर सेक्शन के भीतर A20B-2902-0670 ड्राइवर बोर्ड इस मरम्मत प्रक्रिया के भीतर पहचाने जाने योग्य विनिमेय उप-समूहों में से एक है।
biSVSP के पावर सेक्शन के भीतर, A20B-2902-0670 ड्राइवर पीसीबी ऐसे कार्य करता है जो सर्वो और स्पिंडल आउटपुट चैनलों दोनों के लिए आवश्यक हैंः
गेट ड्राइव सिग्नल जनरेशनःThe IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.
ड्राइवर पीसीबी पर गेट ड्राइव सर्किट नियंत्रण बोर्ड से उच्च वोल्टेज में कम शक्ति वाले पीडब्ल्यूएम संकेतों का अनुवाद करते हैं,मोटर नियंत्रण के लिए आवश्यक गति पर IGBT गेटों को विश्वसनीय रूप से स्विच करने के लिए आवश्यक उच्च-वर्तमान आवेग (आमतौर पर 2 ¢ 8 kHz वाहक आवृत्ति).
गेट ड्राइवरों के लिए पृथक बिजली आपूर्तिःDriving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, जो स्विचिंग के दौरान विभिन्न क्षमताओं पर तैरता है।
ड्राइवर पीसीबी इन फ्लोटिंग गेट ड्राइव आपूर्ति प्रदान करने वाले अलग-थलग बिजली आपूर्ति सर्किट (आमतौर पर छोटे उच्च आवृत्ति ट्रांसफार्मर या चार्ज पंप सर्किट) ले जाता है।
इंटरलॉक और सुरक्षा सिग्नल रूटिंगःड्राइवर पीसीबी चार्ज रिले नियंत्रण, डीसी बस पूर्व-चार्ज तर्क सक्षम, ओवरकरंट यात्रा तर्क ले जाता है,और सक्षम/निष्क्रिय संकेत जो नियंत्रण बोर्ड को सुरक्षित रूप से स्टार्टअप के दौरान पावर सेक्शन का अनुक्रम करने की अनुमति देते हैं, सामान्य संचालन, और दोष की स्थिति।
biSVSP मॉड्यूल के एकीकरण ने इसे सीएनसी टर्न और छोटे मशीनिंग केंद्रों के लिए विशेष रूप से आकर्षक बना दिया जहां इलेक्ट्रिकल कैबिनेट में संयुक्त ड्राइव अचल संपत्ति सीमित है।
एक विशिष्ट दो-अक्षीय सीएनसी लेथ (एक्स और जेड सर्वो अक्ष, प्लस एक धुरी) को एक एकल biSVSP मॉड्यूल द्वारा संचालित किया जा सकता है, एक बॉक्स, एक एसी इनपुट कनेक्शन, एक डीसी बसएक प्रशंसक बनाम दो एसवीएम मॉड्यूल और एक एसपीएम की पारंपरिक व्यवस्था जो पैनल चौड़ाई के तीन गुना पर कब्जा कर लेंगे.
A06B-6134 biSVSP सीरीज़ में सर्वो/स्पिंडल करंट संयोजनों की एक श्रृंखला शामिल है,सबसे छोटे SVSP-40/40-15i (जहां "40/40" दो सर्वो अक्षों और "15i" धुरी के नामित वर्तमान का वर्णन करता है) से तीन सर्वो अक्षों और एक धुरी की सेवा करने वाले ट्रिपल सर्वो/स्पिंडल संयोजनों के माध्यम से.
The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.
प्रश्न 1: क्या A20B-2902-0670 को अलग से ऑर्डर किया जाना चाहिए या पूरा A06B-6134 मॉड्यूल बदलना बेहतर है?
अधिकांश रखरखाव परिदृश्यों के लिए, एक पूर्ण मॉड्यूल प्रतिस्थापन (एक विफल A06B-6134 को मरम्मत केंद्र में भेजना और परीक्षण किए गए प्रतिस्थापन प्राप्त करना) कम जोखिम वाला दृष्टिकोण है।
biSVSP के तंग बोर्ड एकीकरण का मतलब है कि किसी विशेष बोर्ड की विफलता का निदान करने के लिए परीक्षण रिग तक पहुंच की आवश्यकता होती है जो अधिकांश उत्पादन रखरखाव टीमों के पास साइट पर नहीं होती है।
If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.
इस नैदानिक निश्चितता के बिना, नियंत्रण बोर्ड या वायरिंग बोर्ड पर एक अवांछित दोष के साथ एक संयोजन में एक प्रतिस्थापन ड्राइवर बोर्ड को फिट करने के परिणामस्वरूप एक दूसरा विफल मॉड्यूल होता है।
Q2: biSVSP मॉड्यूल में सामान्य दोष लक्षण क्या हैं जो संकेत देते हैं कि पावर ड्राइवर बोर्ड (A20B-2902-0670) विफल हो गया है?
पावर ड्राइवर बोर्ड की खराबी आमतौर पर इस प्रकार होती हैः मॉड्यूल की डीसी बस को ऊर्जा देने में विफलता (डीसी बस चार्ज रिले बंद नहीं होता है, या प्री-चार्ज सर्किट बस वोल्टेज को रैंप करने में विफल रहता है,ड्राइवर बोर्ड के चार्ज रिले नियंत्रण सर्किट में विफलता का संकेत देता है); एक या एक से अधिक सर्वो या स्पिंडल आउटपुट चैनल सही नियंत्रण आदेशों के बावजूद गलत या कोई मोटर करंट उत्पन्न नहीं करते हैं (जो प्रभावित IGBT पैरों के लिए गेट ड्राइव सर्किट की विफलता का सुझाव देता है);या ओवरवोल्टेज/ओवरकंट्रेंट अलार्म जो विशिष्ट पावर स्विचिंग घटनाओं से संबंधित हैं और पैरामीटर समायोजन का जवाब नहीं देते हैं.
इसे नियंत्रण बोर्ड दोषों (एफएसएसबी संचार त्रुटियों, एन्कोडर दोषों) और वायरिंग बोर्ड दोषों (विशिष्ट केबलों पर सिग्नल अखंडता को प्रभावित करने वाले कनेक्टर-विशिष्ट मुद्दे) के विपरीत करें।
प्रश्न 3: क्या biSVSP मॉड्यूल अस्थायी रूप से केवल सर्वो फंक्शन के साथ काम कर सकता है यदि धुरी ड्राइवर अनुभाग विफल हो जाता है, या इसके विपरीत?
नहीं. क्योंकि सभी तीन आउटपुट चैनलों (सर्वो अक्षों और धुरी) साझा बिजली बोर्ड, डीसी बस, और बिजली चालक पीसीबी,पावर ड्राइवर बोर्ड के किसी भी हिस्से में खराबी आमतौर पर पूरे मॉड्यूल को निष्क्रिय कर देती है.
biSVSP को आंशिक बोर्ड विफलता के साथ सुरुचिपूर्ण खराब ऑपरेशन के लिए डिज़ाइन नहीं किया गया है। इसके एकीकरण कॉम्पैक्टनेस के लिए परिचालन लचीलापन का व्यापार करते हैं।
ड्राइवर पीसीबी पर एक दोष जो धुरी आउटपुट को अक्षम करता है, यह भी सर्वो अक्षों को सुरक्षित रूप से काम करने से रोकता है,क्योंकि सुरक्षा और इंटरलॉक तर्क ड्राइवर बोर्ड पर सभी चैनलों में आम है.
Q4: लंबे समय तक सेवा देने वाले biSVSP मॉड्यूल में A20B-2902-0670 पर सबसे अधिक विफलता वाले घटक क्या हैं?
विस्तारित-सेवा biSVSP मॉड्यूल (10+ वर्ष) में, ड्राइवर बोर्ड पर सबसे आम विफल घटक हैंः सहायक बिजली आपूर्ति सर्किट पर इलेक्ट्रोलाइटिक कैपेसिटर (उम्र से संबंधित क्षमता हानि,ईएसआर वृद्धि, और अंततः इलेक्ट्रोलाइट वेंटिलेशन); नियंत्रण संकेतों और गेट ड्राइव सर्किट के बीच अलगाव बाधाओं में ऑप्टोकैपलर (ऑप्टोकैपलर ट्रांसमीटर में एलईडी उम्र बढ़ने के माध्यम से बिगड़ते हैं,अलगाव बाधा के समय स्थिरांक को बढ़ाना और उच्च स्विचिंग आवृत्तियों पर गेट ड्राइव टाइमिंग विकृतियों का कारण बनना); और चार्ज रिले नियंत्रण सर्किट में छोटे सिग्नल ट्रांजिस्टर और आईसी, जो खराब वेंटिलेटेड स्थानों में लगाए गए मॉड्यूल में थर्मल तनाव के कारण विफल हो सकते हैं।
इन क्षेत्रों पर ध्यान केंद्रित करते हुए एक विशेषज्ञ द्वारा किए गए पूर्ण घटक प्रतिस्थापन से चालक बोर्ड की विश्वसनीयता काफी हद तक बहाल होती है।
Q5: जब A20B-2902-0670 बोर्ड एक मॉड्यूल के अंदर है जिसे निरीक्षण या मरम्मत के लिए खोलने की आवश्यकता है तो क्या सावधानी बरतनी चाहिए?
biSVSP मॉड्यूल के डीसी बस कैपेसिटर्स में खतरनाक वोल्टेज (संभावित रूप से 300-600 वी डीसी आपूर्ति वोल्टेज के आधार पर) को कई मिनट तक एसी पावर को हटाए जाने के बाद बनाए रखा जाता है।
किसी भी निरीक्षण या बोर्ड हटाने के लिए मॉड्यूल खोलने से पहले, मॉड्यूल के चेहरे पर "चार्ज" एलईडी (यह बुझना चाहिए) का निरीक्षण करके पुष्टि करें कि डीसी बस पूरी तरह से डिस्चार्ज हो गई है,और फिर एक मीटर वोल्टेज के लिए नामित के साथ डीसी बस टर्मिनलों को मापने.
इस सत्यापन के दौरान व्यक्तिगत सुरक्षा उपकरण (वोल्टेज के लिए उपयुक्त अछूता दस्ताने, आंखों की सुरक्षा) की आवश्यकता होती है।जब भी नियंत्रण इलेक्ट्रॉनिक्स बोर्डों के संपर्क में आते हैं तो ईएसडी सावधानियों की भी आवश्यकता होती है।, चूंकि ड्राइवर बोर्ड में CMOS गेट ड्राइव IC हैं जो इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील हैं।
