| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-3300-0030 |
पहले की FANUC सीएनसी पीढ़ियों (सीरीज़ 0, 6, 10, 15) में, सीएनसी और एम्पलीफायर के बीच समर्पित एनालॉग या डिजिटल समानांतर केबलों पर सर्वो कमांड सिग्नल यात्रा की जाती थी,स्थिति कमांड के लिए अलग तारों के साथएक 4-अक्षीय प्रणाली को चार पूर्ण कमांड केबल रन की आवश्यकता होती है।
एफएसएसबी (फाइबर ऑप्टिक सर्वो सिग्नल बस) ने इसे एक एकल ऑप्टिकल फाइबर लूप से बदल दिया। सभी अक्ष कमांड और एन्कोडर फीडबैक डेटा फाइबर पर सीरियल पैकेट के रूप में यात्रा करते हैं,सीएनसी के एफएसएसबी आउटपुट से प्रत्येक सर्वो एम्पलीफायर के माध्यम से अनुक्रम में डेज़ी-चेनचार-अक्षीय प्रणाली के लिए, एक फाइबर केबल लूप सभी अक्षों को संभालता है।

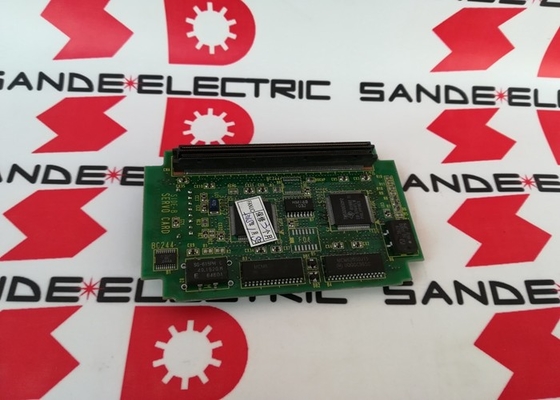

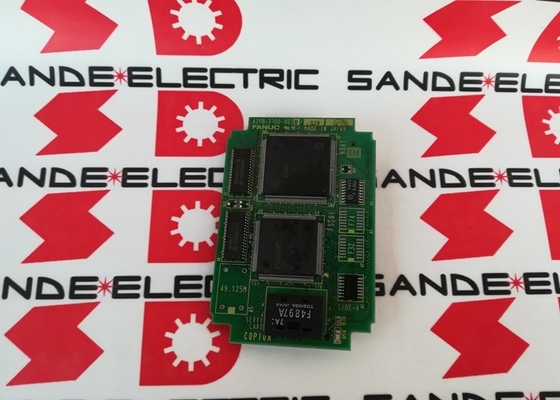

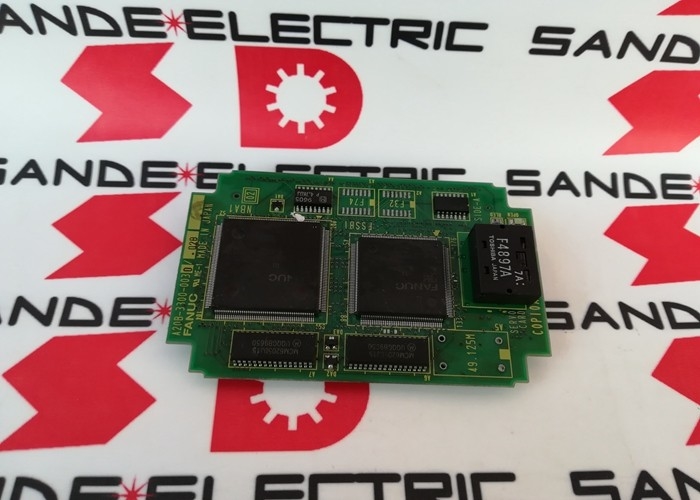

A20B-3300-0030 पीसीबी है जो सीएनसी पक्ष पर एफएसएसबी इंटरफ़ेस को लागू करता है, यह अक्ष कमांड पैकेट उत्पन्न करता है और एम्पलीफायर श्रृंखला से एन्कोडर फीडबैक प्राप्त करता है,सीएनसी के अंदर चल रही अक्ष स्थिति लूप गणनाओं में इन आंकड़ों का अनुवाद.
| पैरामीटर | मूल्य |
|---|---|
| इंटरफेस | एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) |
| अक्ष क्षमता | 2, 3 या 4 अक्ष |
| संगत प्रणालियाँ | FANUC 15i, 16i, 18i, 20i, 21i |
| पीढ़ी | आई-जनरेशन, मॉडल ए |
| स्थापना | सीरीज आई मदरबोर्ड पर सीधे माउंट |
A20B-3300-0030 सीएनसी विन्यास के आधार पर एफएसएसबी के माध्यम से 2, 3, या 4 अक्षों को नियंत्रित कर सकता है।सक्रिय अक्षों की संख्या सीएनसी मापदंडों द्वारा निर्धारित किया जाता है √ servo कार्ड हार्डवेयर 4 अक्षों तक का समर्थन करता है, लेकिन एक 3-अक्षीय मशीनिंग केंद्र केवल 3 चैनलों का उपयोग करता है, और एक 2-अक्षीय लेथ 2 का उपयोग करता है।
FANUC 16i, 18i और 21i प्रणालियों के लिए, जो इस कार्ड के लिए सबसे आम तैनाती प्लेटफार्म हैं, 3-अक्ष (एक्स, वाई, जेड एक मशीनिंग केंद्र पर) और 4-अक्ष (एक्स, वाई,Z प्लस एक घूर्णी अक्ष या चौथे फ़ीड अक्ष) विशिष्ट विन्यास हैं. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.
4-अक्षीय मशीनिंग केंद्रःएक ऊर्ध्वाधर मशीनिंग केंद्र X, Y, Z, और एक घूर्णी चौथी धुरी के साथ एक एकल FSSB फाइबर लूप के माध्यम से सभी चार धुरी को नियंत्रित करने के लिए A20B-3300-0030 का उपयोग करता है।कार्ड सीएनसी इंटरपोलेशन दर पर एक साथ सभी अक्षों के लिए सर्वो आदेश और प्रतिक्रिया संभालता है.
सीरीज 16i पर सर्वो कार्ड प्रतिस्थापनःएक FANUC 16i सीएनसी मशीनिंग केंद्र सभी नियंत्रित धुरी पर त्रुटि अलार्म के बाद धुरी विकसित करता है। दोष को ए 20 बी -3300-0030 सर्वो नियंत्रक कार्ड पर अलग किया जाता है।कार्ड को बदलने से सभी अक्षों पर सामान्य सर्वो संचालन बहाल होता है.
सीएनसी रखरखाव ओवरहालःसीरीज 18i लेथ पर एक अनुसूचित सीएनसी ओवरहाल के दौरान, महत्वपूर्ण अक्ष नियंत्रण हार्डवेयर पर घटक जीवन को रीसेट करने के लिए बोर्ड ताज़ा करने के हिस्से के रूप में सर्वो नियंत्रक कार्ड को बदल दिया जाता है।
प्रश्न 1: क्या A20B-3300-0030 एक दूसरे सर्वो कार्ड के साथ संयुक्त होने पर 5 वीं या 6 वीं धुरी को नियंत्रित कर सकता है?
कुछ FANUC i श्रृंखला सीएनसी विन्यास दो FSSB चैनलों का समर्थन करते हैं दो सर्वो नियंत्रक कार्ड से 4 अक्षों से परे अक्ष क्षमता का विस्तार करने के लिए।क्या इस विन्यास का समर्थन विशिष्ट सीएनसी मॉडल पर निर्भर करता है, मदरबोर्ड संस्करण, और सीएनसी सॉफ्टवेयर विकल्प. A20B-3300-0030 अपने एकल FSSB चैनल पर 4 अक्षों तक प्रदान करता है.लागू सीएनसी मॉडल के लिए FANUC i श्रृंखला की स्थापना पुस्तिका देखें.
Q2: FSSB के माध्यम से A20B-3300-0030 से कौन से सर्वो एम्पलीफायर प्रकार कनेक्ट होते हैं?
एफएसएसबी इंटरफेस एफएएनयूसी के अल्फा आई सीरीज और बीटा आई सीरीज के सर्वो एम्पलीफायर मॉड्यूल से जुड़ता है जिसमें एक एफएसएसबी इनपुट पोर्ट शामिल है।प्रकार A या प्रकार B (एनालॉग/डिजिटल समानांतर) इंटरफेस का उपयोग करने वाले एम्पलीफायर FSSB से कनेक्ट नहीं होते हैंपुष्टि करें कि स्थापित सर्वो एम्पलीफायरों में ए20बी-3300-0030 को फिट करने से पहले एफएसएसबी प्रकार के कनेक्टर हैं।
Q3: क्या A20B-3300-0030 को बदलने के बाद फिर से कॉन्फ़िगर करने के लिए सीएनसी पैरामीटर हैं?
A20B-3300-0030 एक हार्डवेयर कार्ड है यह सीएनसी मापदंडों को संग्रहीत नहीं करता है। सभी सर्वो मापदंडों (अक्ष असाइनमेंट, लूप लाभ, एन्कोडर प्रकार,एफएसएसबी नोड पता असाइनमेंट) सीएनसी के मुख्य पैरामीटर मेमोरी में रखा जाता है. एक प्रतिस्थापन कार्ड फिट करने के बाद, सीएनसी चालू और मौजूदा पैरामीटर सेट का उपयोग कर, स्वचालित रूप से FSSB संचार को फिर से स्थापित करना चाहिए.सीएनसी के सर्वो पैरामीटर तालिका में फाइबर कनेक्शन और एफएसएसबी पैरामीटर सेटिंग्स की जांच करें.
प्रश्न 4: क्या A20B-3300-0030 मॉडल A के लिए विशिष्ट है, और मॉडल A का क्या अर्थ है?
FANUC i श्रृंखला को कई हार्डवेयर पीढ़ियों में निर्मित किया गया था। मॉडल A और बाद के मॉडल B संशोधन। मॉडल A पहली पीढ़ी के i-सीरीज सीएनसी हार्डवेयर को संदर्भित करता है।A20B-3300-0030 15i के मॉडल ए मदरबोर्ड के लिए सर्वो नियंत्रक कार्ड है, 16i, 18i, 20i, और 21i श्रृंखला। बाद के मॉडल बी हार्डवेयर में अलग-अलग मदरबोर्ड कनेक्टर और अलग-अलग सर्वो कार्ड पार्ट नंबर का उपयोग किया जाता है।आदेश देने से पहले नियंत्रण इकाई के नाम प्लेट से सीएनसी के हार्डवेयर पीढ़ी की जाँच करें.
Q5: सर्वो एम्पलीफायर की विफलता की तुलना में A20B-3300-0030 विफलता के लक्षण क्या हैं?
एक विफल सर्वो कंट्रोलर कार्ड आम तौर पर कई अक्षों पर एक साथ FSSB संचार अलार्म उत्पन्न करता है, क्योंकि कार्ड सभी जुड़े अक्षों के लिए एकल FSSB स्रोत है।एक विफल एम्पलीफायर आमतौर पर एक समय में केवल एक अक्ष को प्रभावित करता हैयदि सभी धुरी एक ही समय में FSSB से संबंधित कोड के साथ अलार्म में जाते हैं, तो सर्वो कंट्रोलर कार्ड जांच के लिए पहला उम्मीदवार है।एकल-अक्ष अलार्म आमतौर पर उस विशिष्ट अक्ष के लिए एम्पलीफायर या मोटर को इंगित करते हैं.
