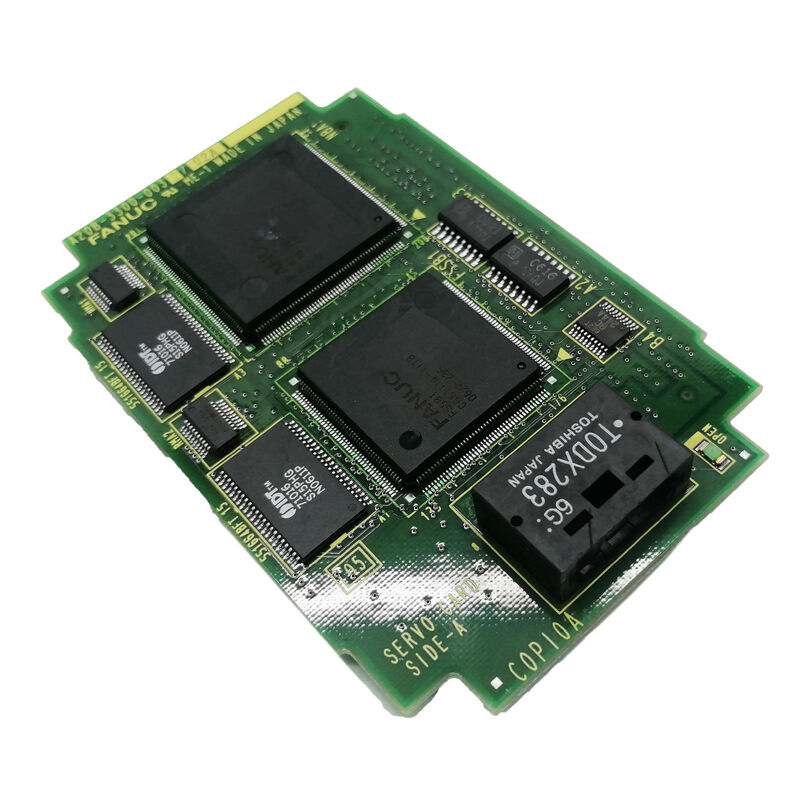

Fanuc A20B-3300-0070 पीसी बोर्ड A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 | FANUC इंटेल 486DX2 66MHz सीपीयू मॉड्यूल - F20i / F21i / 16i / 18i / 21i सीएनसी सीपीयू कार्ड

66MHz पर Intel 486DX2 - प्रोसेसिंग कोर

A20B-3300-0070 में सेंट्रल प्रोसेसिंग यूनिट के रूप में Intel 486DX2 प्रोसेसर है। 486DX2 एक क्लॉक-डबलिंग तकनीक का उपयोग करता है: प्रोसेसर का आंतरिक कोर 66 मेगाहर्ट्ज पर चलता है जबकि इसका बाहरी बस इंटरफ़ेस 33 मेगाहर्ट्ज पर चलता है। "DX2" पदनाम इस दोहरीकरण को दर्शाता है - DX फ्लोटिंग-पॉइंट-सुसज्जित 486 वैरिएंट है और 2, 2× आंतरिक क्लॉक मल्टीप्लायर को दर्शाता है।

सीएनसी संदर्भ में, 66 मेगाहर्ट्ज सीएनसी की पीढ़ी के लिए महत्वपूर्ण प्रसंस्करण क्षमता का प्रतिनिधित्व करता है जिसमें यह कार्ड संचालित होता है। सीएनसी के वास्तविक समय के कार्य - इंटरपोलेशन गणना, सर्वो लूप क्लोजर, प्रोग्राम ब्लॉक लुक-फॉरवर्ड, पीएमसी सीढ़ी निष्पादन - सभी इस सीपीयू कोर पर चलते हैं। 66 मेगाहर्ट्ज क्लॉक रेट सीएनसी द्वारा लगाई गई वास्तविक समय सीमा के भीतर इन कार्यों को निष्पादित करने के लिए पर्याप्त हेडरूम प्रदान करता है।

मुख्य विशिष्टताएँ

मेमोरी इंटरफेस - SRAM, DRAM और फ़्लैश

A20B-3300-0070 तीन प्रकार के मेमोरी इंटरफ़ेस का समर्थन करता है, प्रत्येक सीएनसी सिस्टम में एक अलग कार्य करता है:

फ़्लैश (FROM - फ़्लैश रीड-ओनली मेमोरी):सीएनसी सिस्टम सॉफ्टवेयर, सर्वो पैरामीटर और मशीनिंग प्रोग्राम को गैर-वाष्पशील रूप में संग्रहीत करता है। फ़्लैश बिना शक्ति के अपनी सामग्री को अनिश्चित काल तक बनाए रखता है। यह दीर्घकालिक भंडारण परत है - सीएनसी सिस्टम छवि जो पावर साइक्लिंग के बाद संचालन को बहाल करती है।

एसआरएएम:बैटरी-समर्थित स्टैटिक रैम उन प्रोग्रामों और मापदंडों को संग्रहीत करता है जिन्हें ऑपरेटर सामान्य मशीन संचालन के दौरान संशोधित करता है - कार्य ऑफसेट, टूल ऑफसेट, मशीन पैरामीटर और सेटअप के दौरान पंजीकृत डेटा। पावर-ऑफ के दौरान डेटा बनाए रखने के लिए SRAM को बैकअप बैटरी की आवश्यकता होती है। SRAM एक्सेस तेज है और सीएनसी को ऑपरेशन के दौरान इन सेटिंग्स को तेजी से पढ़ने और लिखने की अनुमति देता है।

नाटक:डायनेमिक रैम सीपीयू के सक्रिय प्रोग्राम निष्पादन के लिए मुख्य कार्यशील मेमोरी प्रदान करता है - बफर जहां रनिंग प्रोग्राम ब्लॉक, गणना परिणाम और ओएस निष्पादन स्थिति ऑपरेशन के दौरान रहती है। DRAM अस्थिर है और इसके लिए बैटरी बैकअप की आवश्यकता नहीं होती है क्योंकि इसकी सामग्री फ़्लैश और SRAM से प्रत्येक पावर-अप पर पुनः लोड की जाती है।

अनुप्रयोग परिदृश्य

सीएनसी सीपीयू दोष:एक सीरीज 16i मशीनिंग केंद्र अपने बूट अनुक्रम को पूरा करने में विफल रहता है, जिससे सीपीयू मॉड्यूल-संबंधित अलार्म प्रदर्शित होता है। मेमोरी मॉड्यूल समस्याओं को दूर करने के बाद, A20B-3300-0070 CPU कार्ड को विफल घटक के रूप में पहचाना जाता है। प्रतिस्थापन सामान्य सीएनसी स्टार्टअप और संचालन को पुनर्स्थापित करता है।

F21i नियंत्रक बहाली:एक निष्क्रिय प्रोसेसर वाली F21i सीएनसी इकाई को परीक्षण किए गए A20B-3300-0070 को फिट करके बहाल किया जाता है। सीएनसी अपने सिस्टम सॉफ़्टवेयर को फ़्लैश से पुनः लोड करता है और पिछले पैरामीटर सेट के साथ सामान्य संचालन फिर से शुरू करता है।

वर्कशॉप सीपीयू स्पेयर:एक मशीन टूल रखरखाव विभाग आई-सीरीज़ सीएनसी इकाइयों के लिए वर्कशॉप स्पेयर के रूप में A20B-3300-0070 का रखरखाव करता है, जो घटक खरीद की प्रतीक्षा किए बिना अपने प्लांट में किसी भी 16i, 18i, या 21i सीएनसी पर तेजी से सीपीयू मॉड्यूल प्रतिस्थापन को सक्षम बनाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A20B-3300-0070 सभी 16i, 18i और 21i सिस्टम में काम करता है, या केवल विशिष्ट हार्डवेयर संशोधनों में?

I-जनरेशन मॉडल A हार्डवेयर के लिए A20B-3300-0070 की पुष्टि की गई है। 16i/18i/21i श्रृंखला के बाद के हार्डवेयर संशोधनों में अद्यतन मुख्य बोर्डों का उपयोग किया जाता है जिनके लिए विभिन्न सीपीयू कार्ड संस्करणों की आवश्यकता हो सकती है। फिटिंग से पहले लक्ष्य सीएनसी की हार्डवेयर पीढ़ी को उसके सिस्टम सूचना स्क्रीन (डायग्नोस्टिक्स मेनू) से सत्यापित करें। उत्पाद विवरण में कार्ड पदनाम F20i/F21i प्राथमिक लक्ष्य के रूप में FANUC श्रृंखला 20/21 पीढ़ी की पहचान करता है, जिसमें 16i और 18i संगतता की पुष्टि क्रॉस-एप्लिकेशन के रूप में की जाती है।

Q2: क्या A20B-3300-0070 CPU कार्ड को बदलने पर CNC पैरामीटर बरकरार रहते हैं?

सीएनसी पैरामीटर मुख्य बोर्ड और मेमोरी मॉड्यूल पर एसआरएएम (बैटरी-समर्थित) और फ्लैश मेमोरी में संग्रहीत होते हैं - सीपीयू कार्ड पर नहीं। सीपीयू कार्ड को बदलने से सीएनसी पैरामीटर तब तक नहीं हटते जब तक एसआरएएम बैटरी स्वस्थ है और फ्लैश मॉड्यूल स्थापित रहते हैं। हालाँकि, किसी भी बोर्ड प्रतिस्थापन से पहले हमेशा पूर्ण पैरामीटर बैकअप करें। यदि सीपीयू प्रतिस्थापन के बाद सिस्टम बूट होने में विफल रहता है, तो बैकअप मीडिया से पैरामीटर और सीएनसी सॉफ़्टवेयर को पुनर्स्थापित करने की आवश्यकता हो सकती है।

Q3: सीएनसी अनुप्रयोगों के लिए 486DX2 प्रोसेसर का प्रदर्शन महत्व क्या है?

सीएनसी कार्यों के लिए यह प्रोसेसर संभालता है - इंटरपोलेशन, सब-मिलीसेकंड दरों पर सर्वो लूप क्लोजर, पीएमसी प्रोग्राम निष्पादन और लुक-फॉरवर्ड बफरिंग - 66 मेगाहर्ट्ज चिकनी मल्टी-एक्सिस कंटूरिंग और हाई-फीड-रेट मशीनिंग के लिए आवश्यक गणना बैंडविड्थ प्रदान करता है। DX2 की एकीकृत फ्लोटिंग-पॉइंट यूनिट (FPU) गोलाकार और हेलिकल इंटरपोलेशन में त्रिकोणमितीय गणनाओं को तेज करती है। मशीन टूल जेनरेशन के लिए ये सीएनसी सिस्टम काम करते हैं, 486DX2 का प्रदर्शन सीएनसी की वास्तविक समय की आवश्यकताओं से अच्छी तरह मेल खाता है।

Q4: क्या A20B-3300-0070 को तेज़ प्रोसेसर में अपग्रेड किया जा सकता है?

नहीं, सीपीयू कार्ड इंटेल 486DX2 के विशिष्ट समय, बस इंटरफ़ेस और सिग्नल स्तरों के आसपास डिज़ाइन किया गया है। एक अलग प्रोसेसर प्रकार - एक पेंटियम, 486DX4, या कोई अन्य - फिट करने के लिए उस प्रोसेसर के बस आर्किटेक्चर के लिए डिज़ाइन किए गए एक अलग सीपीयू कार्ड की आवश्यकता होगी। FANUC सीएनसी सिस्टम में प्रोसेसर अपग्रेड को पूरे सीपीयू कार्ड को उच्च पीढ़ी के कार्ड से बदलकर लागू किया जाता है, न कि प्रोसेसर चिप को स्वैप करके।

Q5: CNC पर A20B-3300-0070 की विफलता कैसे दिखाई देती है?

सीपीयू कार्ड विफलता के विशिष्ट लक्षणों में शामिल हैं: सीएनसी स्टार्टअप पूरा करने में विफल रहता है और सीपीयू या सिस्टम अलार्म प्रदर्शित करता है; सीएनसी बूट अनुक्रम में एक निश्चित बिंदु पर लटका रहता है; सीएनसी अनियमित तरीके से काम करती है - कुछ कार्यों को गलत तरीके से निष्पादित करना जबकि अन्य सामान्य दिखाई देते हैं; या सीएनसी स्टार्टअप को पास कर देता है लेकिन अस्पष्ट प्रोग्राम निष्पादन त्रुटियाँ उत्पन्न करता है जो वैध प्रोग्राम दोषों के अनुरूप नहीं होती हैं। ये लक्षण मेमोरी मॉड्यूल विफलताओं (जो आमतौर पर SRAM, DRAM, या FROM से संबंधित विशिष्ट अलार्म कोड का कारण बनते हैं) से भिन्न होते हैं और विशेष रूप से CPU प्रोसेसिंग कोर को इंगित करते हैं।
