| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2200-0350 |

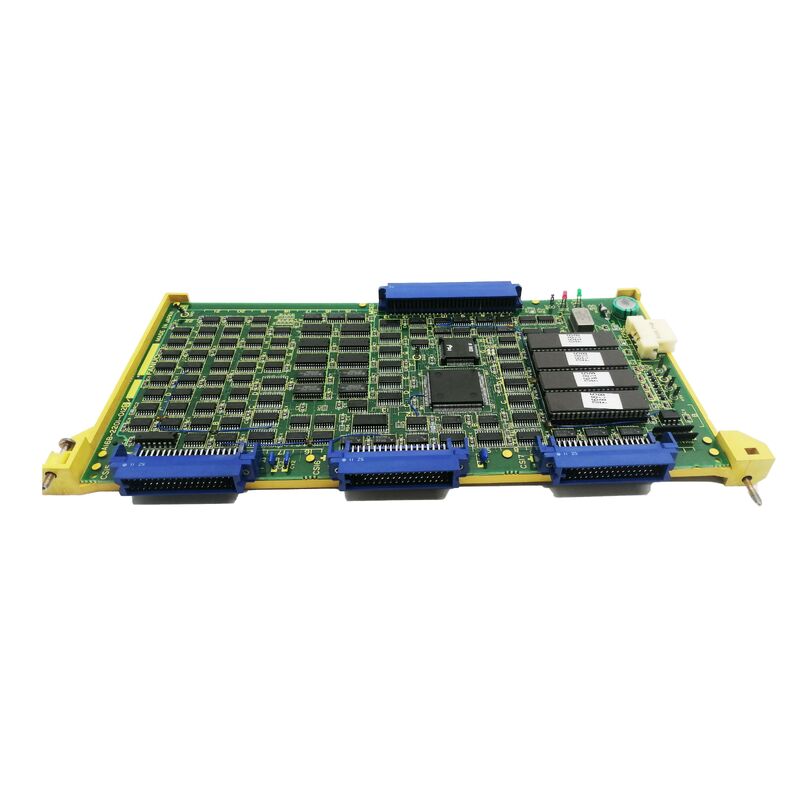

मानक FANUC सीरीज 0-C सीएनसी ऑपरेटर डिस्प्ले मोनोक्रोम था ¢ कार्यक्रम प्रदर्शन, पैरामीटर संपादन और बुनियादी निदान के लिए पर्याप्त था,लेकिन दृश्य अंतर के साथ ग्राफिक जानकारी प्रस्तुत करने की क्षमता में सीमित है. A16B-2200-0350 श्रृंखला 0-C सीएनसी प्रणालियों के लिए "ग्राफिक्स 9 इंच सीआरटी रंग उच्च संकल्प" उन्नयन प्रदान करता है। यह तीन मामलों में एक सार्थक सुधार हैः
रंग प्रदर्शनःरंग सीएनसी इंटरफ़ेस के लिए दृश्य कोडिंग जोड़ता है। स्थिति की जानकारी, अलार्म संदेश, अक्ष की स्थिति और ग्राफिक डिस्प्ले श्रेणियों को अलग करने के लिए रंग का उपयोग कर सकते हैंलाल रंग में अलार्म पाठ, सामान्य स्थिति हरे रंग में। रंग उत्पादन की स्थिति में सीएनसी स्क्रीन को जल्दी से पढ़ने के लिए ऑपरेटर के संज्ञानात्मक भार को कम करता है।9 इंच
सीआरटी:9 इंच का स्क्रीन आकार छोटे सीआरटी विकल्पों की तुलना में अधिक डिस्प्ले क्षेत्र प्रदान करता हैया ऑपरेटर के देखने के क्षेत्र के भीतर बड़े ग्राफिक्स बिना निरंतर स्क्रॉल की आवश्यकता.
उच्च संकल्पःसीआरटी स्क्रीन पर अधिक पिक्सेल घनत्व तेज वर्ण, साफ ग्राफिक लाइनों,और अधिक पठनीय छोटा पाठ ️ विशेष रूप से घनी कार्यक्रम सूची या ठीक अनाज की नैदानिक स्क्रीन देखने के लिए फायदेमंद है.
| पैरामीटर | मूल्य |
|---|---|
| संगत | सीरीज 0-सी, 0-एफ, 00सी |
| प्रदर्शन | 9 इंच का सीआरटी |
| रंग | हाँ |
| संकल्प | उच्च-रिज़ॉल्यूशन |
| प्रकार | ग्राफिक्स विकल्प पीसीबी |
| श्रृंखला | A16B-2200 |
विवरण "#0C/F/00C" तीन सीरीज 0 सीएनसी वेरिएंटों की पहचान करता है जो A16B-2200-0350 का उपयोग करते हैंः
सीरीज 0-सी:मुख्य उत्पादन सीरीज 0 सीएनसी जनरेशन का उपयोग मशीनिंग केंद्रों (0-एमसी, 0-एमडी), टर्निंग केंद्रों (0-टीसी, 0-टीडी) और पीसने वाली मशीनों पर किया जाता है।
सीरीज 0-F:सीरीज 0 लाइन का एक बाद का विन्यास, जो एक ही प्लेटफ़ॉर्म परिवार के भीतर विकसित हार्डवेयर का प्रतिनिधित्व करता है।
सीरीज 00C:सीरीज 0 सीएनसी आर्किटेक्चर के भीतर एक संबंधित कॉन्फ़िगरेशन पदनाम ′′ एक विशिष्ट सिस्टम संस्करण की पहचान करने वाला "00" उपसर्ग।इस क्रॉस संगतता का मतलब है कि A16B-2200-0350 कई श्रृंखला 0 परिवार विन्यासों की सेवा करता है ′′ एक ग्राफिक्स बोर्ड 0-C रेंज को कवर करता है, 0-F, और 00C संयंत्र।
0-MC सीएनसी रंग ग्राफिक्स त्रुटिःएक FANUC सीरीज 0-MC मशीनिंग सेंटर का रंग प्रदर्शन विफल ️ ऑपरेटर पैनल कोई छवि या दूषित रंग आउटपुट नहीं दिखाता है। A16B-2200-0350 ग्राफिक्स बोर्ड को दोष के रूप में पहचाना जाता है।प्रतिस्थापन पूर्ण रंग उच्च संकल्प प्रदर्शन को बहाल करता है.0-टीडी सीएनसी डिस्प्ले उन्नयनःमूल रूप से रंगीन ग्राफिक्स के बिना निर्दिष्ट सीरीज़ 0-टीडी टर्निंग सेंटर को ए16बी-2200-0350 एक अपग्रेड के रूप में प्राप्त होता है ¢ अपने मौजूदा 9-इंच के सीआरटी मॉनिटर में रंग और उच्च रिज़ॉल्यूशन जोड़ना।
Q1: किस सीएनसी मॉडल को "#0C/F/00C" संगतता संकेतन द्वारा कवर किया गया है?
FANUC भाग विवरणों में # उपसर्ग संगतता संस्करणों की पहचान करते हैं। "0C" श्रृंखला 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF) को कवर करता है; "F" श्रृंखला 0-F संस्करणों को कवर करता है;"00C" श्रृंखला 00C विन्यास को शामिल करता हैतीनों एक ही A16B-2200 ग्राफिक्स बोर्ड स्लॉट और वीडियो इंटरफ़ेस मानक साझा करते हैं, जिससे A16B-2200-0350 एक ही भाग संख्या से तीनों की सेवा कर सकता है।
प्रश्न 2: क्या ऑपरेटर पैनल के लिए A16B-2200-0350 CRT है या एक अलग मॉनिटरिंग स्क्रीन?
A16B-2200-0350 सीएनसी के ऑपरेटर पैनल सीआरटी की सेवा करता है। यह 9 इंच का रंगीन स्क्रीन है जो एमडीआई कीबोर्ड यूनिट में निर्मित है या इसके बगल में है जो ऑपरेटर का प्राथमिक सीएनसी इंटरफ़ेस है।यह एक मशीन की निगरानी स्क्रीन या एक अलग प्रदर्शन नहीं है यह सीएनसी के कोर ऑपरेटर इंटरफ़ेस प्रदर्शन है.
प्रश्न 3: क्या A16B-2200-0350 को 0-C श्रृंखला में स्थापित किया जा सकता है जिसमें वर्तमान में एक मोनोक्रोम ग्राफिक्स बोर्ड है?
रंग A16B-2200-0350 के साथ एक मोनोक्रोम ग्राफिक्स बोर्ड को बदलने के लिए एक संगत 9-इंच रंग CRT मॉनिटर की भी आवश्यकता होती है ∙ एक मोनोक्रोम CRT रंगीन वीडियो संकेतों पर सही ढंग से प्रतिक्रिया नहीं देता है।पुष्टि करें कि मौजूदा मॉनिटर एक रंग प्रकार से पहले फिट A16B-2200-0350 हैग्राफिक्स बोर्ड के साथ-साथ मॉनिटर अपग्रेड की आवश्यकता हो सकती है।
Q4: क्या A16B-2200-0350 को बदलने से CNC पैरामीटर या प्रोग्राम प्रभावित होते हैं?
नहीं. सीएनसी पैरामीटर और कार्यक्रम मुख्य सीपीयू बोर्ड पर एसआरएएम और एफआरओएम मॉड्यूल में रहते हैं। ग्राफिक्स बोर्ड में कोई संग्रहीत सीएनसी डेटा नहीं है। A16B-2200-0350 को बदलने से कोई मशीनिंग डेटा प्रभावित नहीं होता है।
