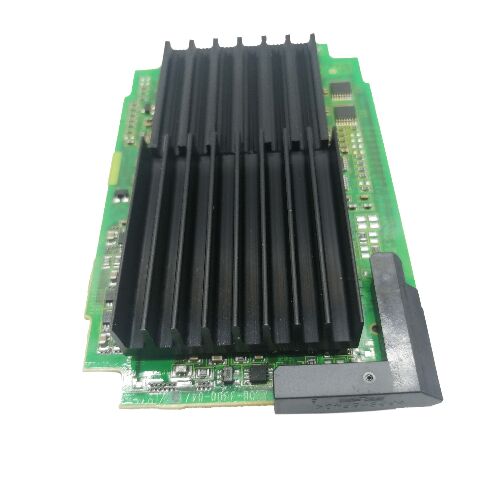

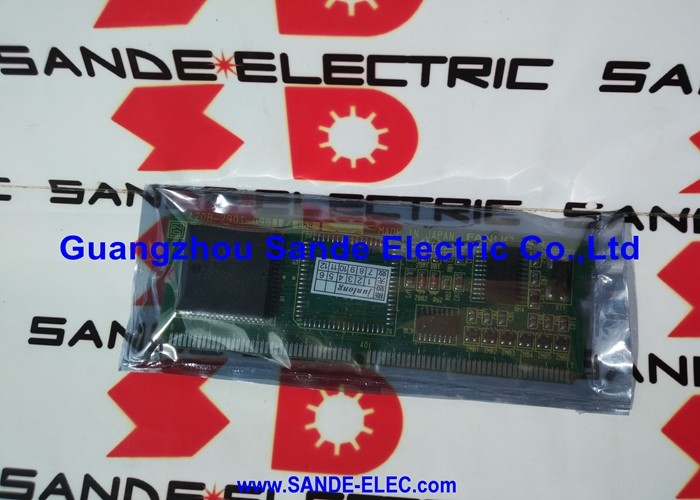

1 पीसी नई Fanuc A20B-3300-0091 पीसीबी बोर्ड A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 | 7.2-इंच मोनोक्रोम कैरेक्टर डिस्प्ले पीसीबी — सीरीज 16i / 18i / 21i सीएनसी, एलसीडी/एमडीआई यूनिट, कैरेक्टर-ओनली आउटपुट, ऑपरेटर पैनल के पीछे

अवलोकन

FANUC A20B-3300-0091FANUC के i-सीरीज सीएनसी सिस्टम में 7.2-इंच मोनोक्रोम कैरेक्टर एलसीडी के लिए डिस्प्ले ड्राइवर पीसीबी है।यह ऑपरेटर स्टेशन के अंदर एलसीडी पैनल के पीछे बैठता है, मुख्य सीपीयू बोर्ड में प्लग किया जाता है — भौतिक रूप से एलसीडी/एमडीआई यूनिट के पीछे जुड़ा होता है और बैकप्लेन के सीधे संपर्क में होता है जो इसे सीएनसी के केंद्रीय प्रसंस्करण तर्क से जोड़ता है।

हर बार जब कोई ऑपरेटर प्रोग्राम नंबर पढ़ता है, पैरामीटर की जांच करता है, अलार्म संदेश देखता है, या 7.2-इंच मोनो i-सीरीज कंट्रोल पर ऑफसेट टेबल से गुजरता है, तो डेटा स्क्रीन पर दिखाई देने से पहले इस पीसीबी की वीडियो जनरेशन सर्किटरी से गुजरता है।

"कैरेक्टर ओनली" पदनाम A20B-3300-0091 और A20B-3300 श्रृंखला में ग्राफिक डिस्प्ले वेरिएंट के बीच मुख्य अंतर है। कैरेक्टर डिस्प्ले पीसीबी कैरेक्टर रोम का उपयोग करके वीडियो आउटपुट उत्पन्न करते हैं — एक लुकअप टेबल जो ASCII या समान कैरेक्टर कोड को पिक्सेल पैटर्न में मैप करता है।

सीएनसी कैरेक्टर कोड भेजता है, और डिस्प्ले बोर्ड उन्हें एलसीडी के स्कैन चक्र में डॉट पैटर्न में परिवर्तित करता है।

यह दृष्टिकोण कम्प्यूटेशनल रूप से कुशल है और उन डेटा-सघन स्क्रीन के लिए तेज, पठनीय टेक्स्ट उत्पन्न करता है जिनका ऑपरेटर सबसे अधिक उपयोग करते हैं — प्रोग्राम नंबर, निर्देशांक, अलार्म कोड, स्पिंडल स्पीड रीडआउट — लेकिन फ्रीफॉर्म बिटमैप ग्राफिक्स को प्रस्तुत नहीं कर सकता है।

ग्राफिक डिस्प्ले वेरिएंट (उन्हीं मशीनों पर रंगीन या ग्राफिक-सक्षम मोनो डिस्प्ले में पाए जाते हैं) टूल-पाथ सिमुलेशन, वेवफॉर्म ग्राफिक्स और ग्राफिकल सहायता स्क्रीन प्रस्तुत करने के लिए अतिरिक्त जीपीयू-क्लास सर्किटरी ले जाते हैं।

A20B-3300-0091 इस सर्किटरी को नहीं ले जाता है — और इस पीसीबी से लैस मशीन एक कंट्रोल प्रस्तुत करेगी जिसमें कोई ग्राफिक सिमुलेशन स्क्रीन नहीं होगी, भले ही सीएनसी सॉफ्टवेयर की विकल्प सेटिंग्स ग्राफिक्स को सक्षम करने के लिए कॉन्फ़िगर की गई हों।

उन साइटों के लिए जहां ऑपरेटर टेक्स्ट-ओनली वर्कफ़्लो पर निर्भर करते हैं, यह सीमा अदृश्य है; उन मशीनों के लिए जहां ग्राफिक टूलपाथ डिस्प्ले एक परिचालन अपेक्षा है, इसके बजाय उपयुक्त ग्राफिक-सक्षम डिस्प्ले पीसीबी की आवश्यकता होती है।

मुख्य विनिर्देश

पैरामीटर

FANUC i-सीरीज (16i, 18i, 21i) ने मशीन खरीद के समय ऑपरेटरों को डिस्प्ले विकल्पों की एक श्रृंखला की पेशकश की, और कारखाने में फिट किया गया डिस्प्ले पीसीबी खरीदे गए विकल्प स्तर को दर्शाता है।

बेस एंड पर: 7.2-इंच मोनोक्रोम कैरेक्टर डिस्प्ले — A20B-3300-0091। ऊपर की ओर बढ़ते हुए: 7.2-इंच मोनोक्रोम ग्राफिक डिस्प्ले (टूलपाथ सिमुलेशन और ग्राफिक डायग्नोस्टिक्स जोड़ता है)।

शीर्ष पर: 9-इंच या 10.4-इंच रंग डिस्प्ले (पूर्ण रंग ग्राफिक्स, उच्चतम रिज़ॉल्यूशन)।

प्रत्येक स्तर को मुख्य सीपीयू बोर्ड पर एक अलग डिस्प्ले पीसीबी की आवश्यकता होती है, और ये पीसीबी विनिमेय नहीं होते हैं — एलसीडी पैनल, डिस्प्ले पीसीबी, और सीएनसी सॉफ्टवेयर की डिस्प्ले विकल्प सेटिंग्स सभी मेल खानी चाहिए।

कैरेक्टर-ओनली डिस्प्ले विकल्प के साथ खरीदी गई मशीन टूल में अतिरिक्त सॉफ्टवेयर विकल्प (ग्राफिक विकल्प, डीएनसी2, आदि) हो सकते हैं जो स्थापित कॉन्फ़िगरेशन में सक्रिय नहीं होते हैं। डिस्प्ले हार्डवेयर को कैरेक्टर से ग्राफिक में बदलना — A20B-3300-0091 को एक उपयुक्त ग्राफिक पीसीबी से बदलना — ग्राफिक सॉफ्टवेयर सुविधाओं को स्वचालित रूप से सक्रिय नहीं करता है। सीएनसी के विकल्प बाइट सेटिंग्स और संभावित रूप से FROM मॉड्यूल के विकल्प पंजीकरण को भी अपडेट किया जाना चाहिए, जिसके लिए आमतौर पर FANUC की भागीदारी या एक उपयुक्त विकल्प कुंजी की आवश्यकता होती है।

कैरेक्टर-ओनली डिस्प्ले पर क्या दिखाई देता है

कैरेक्टर डिस्प्ले रोजमर्रा के सीएनसी मशीन संचालन के लिए ऑपरेटर की आवश्यकता वाली हर चीज का समर्थन करता है:

प्रोग्राम चयन और सामग्री:

पार्ट प्रोग्राम नंबर (Oxxxx प्रारूप), प्रोग्राम ब्लॉक (G, M, T कोड टेक्स्ट में), और प्रोग्राम डायरेक्टरी लिस्टिंग।स्थिति प्रदर्शन:

मशीन निर्देशांक, वर्कपीस निर्देशांक, और शेष यात्रा — हर सीएनसी स्कैन चक्र में अपडेट किया जाता है, जो संख्यात्मक टेक्स्ट के रूप में दिखाई देता है।अलार्म और संदेश प्रदर्शन:

अलार्म नंबर और टेक्स्ट विवरण के साथ सिस्टम अलार्म (PS अलार्म, SV अलार्म, OT अलार्म), पीएसी सीढ़ी में लिखे गए ऑपरेटर संदेश।पैरामीटर स्क्रीन:

सभी सीएनसी पैरामीटर (संख्या 0 से 9999+ तक) संख्यात्मक मानों के रूप में पैरामीटर नंबरों के साथ प्रदर्शित होते हैं, जिन्हें एमडीआई कीपैड के माध्यम से नेविगेट किया जा सकता है।ऑफसेट प्रदर्शन:

टूल ज्यामिति ऑफसेट, वियर ऑफसेट, वर्क कोऑर्डिनेट ऑफसेट — सभी संख्यात्मक टेबल सीधे ऑफसेट मेमोरी से पढ़े जाते हैं।निदान और सर्वो स्क्रीन:

सर्वो लोड मीटर मान, स्पिंडल स्पीड, और संख्यात्मक रूप में निदान डेटा।इनमें से किसी को भी बिटमैप ग्राफिक्स की आवश्यकता नहीं है।

कैरेक्टर-ओनली FANUC कंट्रोल पर काम करने वाले ऑपरेटर लगातार मानक टर्निंग, मिलिंग और ग्राइंडिंग संचालन के लिए कोई व्यावहारिक वर्कफ़्लो सीमा नहीं होने की रिपोर्ट करते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: ऑपरेटर पैनल पर कौन से दृश्य लक्षण इंगित करते हैं कि A20B-3300-0091 पीसीबी विफल हो गया है, न कि एलसीडी पैनल स्वयं?

मुख्य निदान यह है कि एलसीडी बैकलाइट चालू है या नहीं। यदि बैकलाइट प्रज्वलित होती है (पैनल चमकता है) लेकिन कोई कैरेक्टर दिखाई नहीं देता है, तो डिस्प्ले पीसीबी संभावित कारण है — एलसीडी पैनल और इसका इन्वर्टर काम कर रहा है, लेकिन डिस्प्ले पीसीबी से वीडियो सिग्नल अनुपस्थित या दूषित है।

यदि बैकलाइट पूरी तरह से बंद है, तो एक विफल बैकलाइट इन्वर्टर या एलसीडी पैनल पावर सर्किट अधिक संभावित कारण है।

डिस्प्ले पीसीबी विफलता के अन्य संकेतक: विकृत या आंशिक रूप से प्रदर्शित कैरेक्टर (कुछ पंक्तियाँ सही, अन्य विकृत), बैकलाइट चालू होने पर खाली स्क्रीन, या एक स्थिर पैटर्न जो एमडीआई कुंजियों को दबाए जाने पर अपडेट नहीं होता है। पुष्टि करने के लिए बोर्ड को ज्ञात-अच्छे यूनिट से बदलें।

Q2: मशीन में वर्तमान में A20B-3300-0091 (कैरेक्टर डिस्प्ले) है। क्या इसे इस पीसीबी को बदलकर ग्राफिक डिस्प्ले में अपग्रेड किया जा सकता है?

भौतिक रूप से, हाँ — उसी स्क्रीन आकार के लिए ग्राफिक-सक्षम डिस्प्ले पीसीबी उसी बैकप्लेन स्लॉट में फिट बैठता है।

कार्यात्मक रूप से, अपग्रेड के लिए सिस्टम सॉफ़्टवेयर (FROM मॉड्यूल) में सीएनसी के डिस्प्ले विकल्प को सक्रिय करने की भी आवश्यकता होती है, जो एक विकल्प पंजीकरण प्रक्रिया है जिसे FANUC अपनी विकल्प कुंजी प्रणाली के माध्यम से नियंत्रित करता है।

सिस्टम में पंजीकृत ग्राफिक विकल्प के बिना एक मशीन में फिट किया गया ग्राफिक डिस्प्ले पीसीबी अकेले ग्राफिक आउटपुट उत्पन्न नहीं करेगा।

यदि मशीन मूल रूप से ग्राफिक विकल्प के बिना ऑर्डर की गई थी, तो एक समान A20B-3300-0091 प्रतिस्थापन के साथ कैरेक्टर डिस्प्ले को पुनर्स्थापित करना सीधा रास्ता है।

यदि एक वास्तविक ग्राफिक डिस्प्ले अपग्रेड की आवश्यकता है, तो विकल्प पंजीकरण को FANUC या FANUC-अधिकृत स्रोत के माध्यम से संबोधित किया जाना चाहिए।

Q3: क्या A20B-3300-0091 7.2-इंच मोनो डिस्प्ले के लिए अन्य A20B-3300 डिस्प्ले पीसीबी के साथ विनिमेय है?

सीधे तौर पर नहीं — A20B-3300 श्रृंखला के भीतर, वेरिएंट अपने डिस्प्ले इंटरफ़ेस प्रोटोकॉल, रिज़ॉल्यूशन हैंडलिंग और विकल्प संगतता में भिन्न होते हैं।

एक ग्राफिक-सक्षम 7.2-इंच मोनो पीसीबी (जैसे A20B-3300-0154 या अन्य) में अलग सर्किटरी होती है और यह संबंधित सॉफ्टवेयर विकल्प सेटिंग्स के बिना कैरेक्टर-ओनली A20B-3300-0091 के लिए प्रतिस्थापन नहीं कर सकता है।

कैरेक्टर-ओनली वेरिएंट के भीतर, बारीकी से संबंधित भाग संख्या (समान -3300-00xx प्रत्यय संरचना साझा करते हुए) को प्रतिस्थापन से पहले विशिष्ट मशीन के मुख्य सीपीयू बोर्ड और सॉफ्टवेयर संस्करण के विरुद्ध सत्यापित किया जाना चाहिए।

FANUC ऑपरेटर पैनल कनेक्शन मैनुअल (B-63003EN या विशिष्ट श्रृंखला के लिए समकक्ष) या मशीन टूल बिल्डर के वायरिंग दस्तावेज़ीकरण से परामर्श करने से यह पुष्टि होती है कि कौन सा डिस्प्ले पीसीबी वेरिएंट सही है।

Q4: क्या A20B-3300-0091 किसी मशीन-विशिष्ट डेटा (पैरामीटर, प्रोग्राम) को बनाए रखता है जिसे हटाने से पहले सहेजा जाना चाहिए?

नहीं। डिस्प्ले पीसीबी एक स्टेटलेस वीडियो आउटपुट डिवाइस है — यह कोई उपयोगकर्ता डेटा, कोई मशीन पैरामीटर और कोई प्रोग्राम स्टोरेज नहीं ले जाता है। यह केवल मुख्य सीपीयू बोर्ड से प्राप्त डेटा को वीडियो सिग्नल में परिवर्तित करता है। इसे हटाने और बदलने के लिए किसी डेटा बैकअप की आवश्यकता नहीं होती है जो इस बोर्ड के लिए विशिष्ट हो।

हालांकि, यदि बोर्ड को व्यापक मुख्य सीपीयू बोर्ड प्रतिस्थापन के हिस्से के रूप में बदला जा रहा है, तो मुख्य बोर्ड को परेशान करने से पहले सीएनसी से सभी मशीन पैरामीटर, प्रोग्राम और पीएसी सीढ़ी डेटा का बैकअप लिया जाना चाहिए। डिस्प्ले पीसीबी प्रतिस्थापन स्वयं किसी भी संग्रहीत डेटा के लिए गैर-विनाशकारी है।

Q5: A20B-3300-0091 को बदलते समय क्या सावधानियां बरतनी चाहिए?

मशीन को पूरी तरह से पावर डाउन करें और ऑपरेटर पैनल खोलने से पहले डीसी बस (यदि कोई स्पिंडल या सर्वो एम्पलीफायर जुड़ा हुआ है) को डिस्चार्ज होने दें। डिस्प्ले पीसीबी को एलसीडी/एमडीआई यूनिट के पीछे से एक्सेस किया जाता है — आमतौर पर कंट्रोल पैनल हाउसिंग के पीछे के कवर को हटाकर।

पीसीबी एक बैकप्लेन एज कनेक्टर के माध्यम से जुड़ता है और एक या दो स्क्रू द्वारा सुरक्षित हो सकता है। बोर्ड को संभालते समय ईएसडी सावधानियां (एंटीस्टैटिक रिस्ट स्ट्रैप, एंटीस्टैटिक मैट) आवश्यक हैं।

प्रतिस्थापन बोर्ड को सीट करने से पहले सुनिश्चित करें कि सभी कनेक्टर ओरिएंटेशन मेल खाते हैं — बैकप्लेन पर गलत सीटिंग कनेक्टर पिन को नुकसान पहुंचा सकती है। पावर अप करें और पैनल बंद करने से पहले कैरेक्टर डिस्प्ले कार्यक्षमता की पुष्टि करें।
