| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2200-0391 |

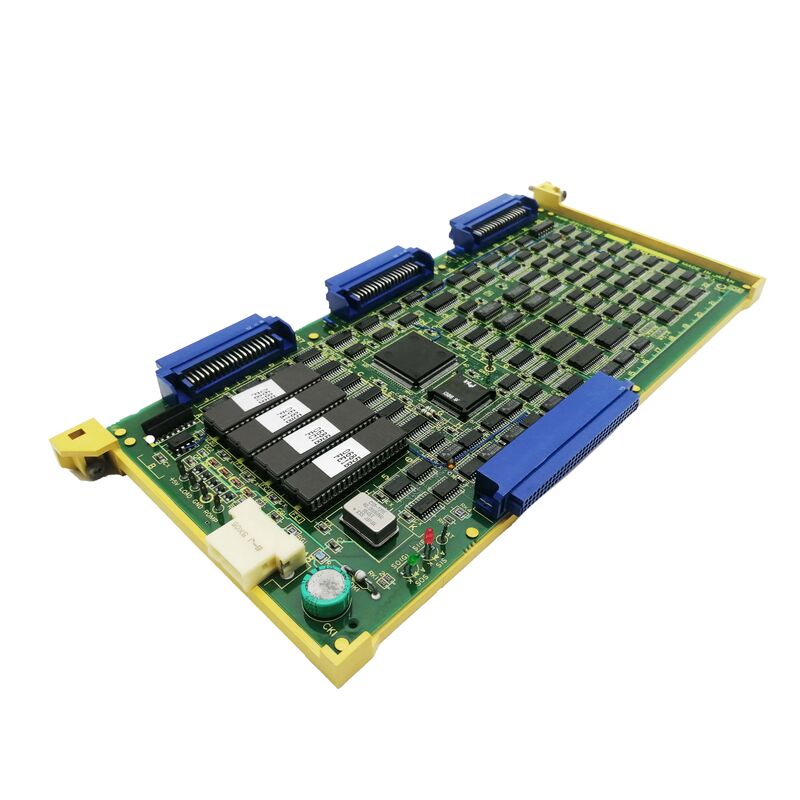

A16B-2200-0391 में "PULCO" पदनाम है, जो एनकोडर इंटरफ़ेस प्रकार की पहचान करने के लिए पल्स कोडर के लिए एक संकुचित संकेतन है।यह श्रृंखला 0-सी मंच के लिए सबसे उन्नत अक्ष कार्ड स्तर में डालता है.
केएफएएस एलएलसी की सीरीज 0-सी हार्डवेयर तालिका अक्ष कार्ड विकास की पुष्टि करती हैः
| बोर्ड | कुल्हाड़ी | इंटरफेस | पीढ़ी |
|---|---|---|---|
| A16B-2200-0221 | 2 | 16-बिट | पहले |
| A16B-2200-0361 | 2 | 32-बिट | मध्य |
| A16B-2200-0391 | 2 | सीरियल पल्स कोडर | नवीनतम |
| A16B-2200-0220 | 3/4 | 16-बिट | पहले |
| A16B-2200-0360 | 3/4 | 32-बिट | मध्य |
| A16B-2200-0390 | 3/4 | सीरियल पल्स कोडर | नवीनतम |
A16B-2200-0391 2-अक्षीय विन्यास के लिए सीरियल पल्स कोडर पीढ़ी है। 2-अक्षीय मशीनों के लिए 0-सी परिवार में सबसे सक्षम अक्ष कार्ड।
| पैरामीटर | मूल्य |
|---|---|
| अक्ष गणना | 2 (1/2 अक्ष विन्यास) |
| एन्कोडर इंटरफ़ेस | सीरियल पल्स कोडर |
| सर्वो इंटरफेस | प्रकार ए |
| संगत ड्राइव | अल्फा सीरीज़ के सर्वो एम्पलीफायर |
| सीएनसी | सीरीज 0-सी, 0-डी, 0-एफ |
| स्पिंडल कॉन्फ़िग | OT-C, OT-D, OT-F |
| वारंटी | 12 महीने (सीएनसी इलेक्ट्रॉनिक्स) |
सीएनसी इलेक्ट्रॉनिक्स ने पुष्टि की है: "यह अक्ष प्रकार ए सर्वो इंटरफेस ALPHA श्रृंखला सर्वो एम्पलीफायरों के लिए।" अल्फा श्रृंखला ने उत्पादन सीएनसी मशीनों के लिए सीरियल पल्स कोडर मोटर्स पेश किए।
सीरियल पल्स कोडर पुराने एन्कोडर प्रकारों के समानांतर सिग्नल तारों की जगह एक सीरियल डिजिटल संदेश के रूप में स्थिति डेटा प्रसारित करता है।यह पहले के अक्ष कार्ड के एनालॉग या 16-बिट समानांतर इंटरफेस की तुलना में उच्च रिज़ॉल्यूशन और साफ सिग्नल ट्रांसमिशन प्रदान करता है.
"प्रकार ए" अल्फा श्रृंखला के सर्वो ड्राइव ′′ एक पूर्व-एफएसएसबी (पूर्व फाइबर ऑप्टिक) इंटरफ़ेस मानक से कनेक्ट करने वाले सर्वो संचार प्रोटोकॉल की पहचान करता है।
सीरीज 0-सी सीएनसी लेथ 2-अक्ष दोषःFANUC सीरीज 0-C सीएनसी लेथ के Z और X अक्ष सीरियल पल्स कोडर अलार्म विकसित करते हैं। A16B-2200-0391 की पहचान की गई है। प्रतिस्थापन 2-अक्ष सीरियल स्थिति प्रतिक्रिया को बहाल करता है।
0-सी ड्राइव आधुनिकीकरण उन्नयनःएक पुरानी अक्ष कार्ड (A16B-2200-0221) का उपयोग करने वाली सीरीज 0-सी सीएनसी को ए16बी-2200-0391 में अपग्रेड किया जाता है जब अल्फा सर्वो ड्राइव स्थापित किए जाते हैं।
Q1: A16B-2200-0391 (PULCO) और A16B-2200-0361 (32-बिट अक्ष कार्ड) के बीच अंतर क्या है?
दोनों सीरीज 0-सी सीएनसी पर 2-अक्ष विन्यास की सेवा करते हैं। A16B-2200-0361 पिछली पीढ़ी के एन्कोडर के लिए 32-बिट इंटरफ़ेस का उपयोग करता है।A16B-2200-0391 अल्फा श्रृंखला सर्वो मोटर्स के लिए विशिष्ट सीरियल पल्स कोडर इंटरफ़ेस का उपयोग करता हैये दोनों विभिन्न सर्वो ड्राइव पीढ़ियों से मेल खाते हैं और विनिमेय नहीं हैं।
Q2: क्या A16B-2200-0391 केवल 2-अक्षीय मशीनों की सेवा करता है?
A16B-2200-0391 को 1 या 2 अक्षों के लिए कॉन्फ़िगर किया गया है। सीएनसी इलेक्ट्रॉनिक्स इसे "1 से 2 सीरियल एक्सिस बोर्ड" के रूप में वर्णित करता है। सीरियल पल्स कोडर का उपयोग करने वाली 3/4 अक्ष मशीनों के लिए, संबंधित बोर्ड A16B-2200-0390 है।
प्रश्न 3: ओटी-सी, ओटी-डी, ओटी-एफ धुरी संगतता का क्या अर्थ है?
ये 0-सी श्रृंखला के लिए उपलब्ध धुरी नियंत्रण मॉड्यूल प्रकार हैं।सीएनसी इलेक्ट्रॉनिक्स पुष्टि करता है A16B-2200-0391 "कोई भी ओटी-सी / ओटी-डी / ओटी-एफ धुरी और डिजिटल सहित servo इंटरफेस के साथ चलाने के लिए डिज़ाइन किया गया था, धारावाहिक और शायद ही कभी एनालॉग विन्यास। "
प्रश्न 4: क्या A16B-2200-0391 को बदलने के लिए सर्वो पैरामीटर को फिर से दर्ज करना आवश्यक है?
नहीं. सर्वो पैरामीटर सीएनसी के मुख्य SRAM में रहते हैं. प्रतिस्थापन को फिट करने के बाद, सीएनसी स्वचालित रूप से पैरामीटर फिर से लागू करता है.उत्पादन में लौटने से पहले दोनों अक्षों पर सही सर्वो प्रतिक्रिया की जांच करें.
