सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-3300-0150 |
भाग संख्याःA20B-3300-0150
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:रंगीन ग्राफिक्स मॉड्यूल 10.4 इंच एलसीडी
बोर्ड श्रृंखलाःA20B-3300
संगत प्रणालियाँ:FANUC सीरीज 16i, 18i और संगत
स्थितिःनिर्माता द्वारा बंद

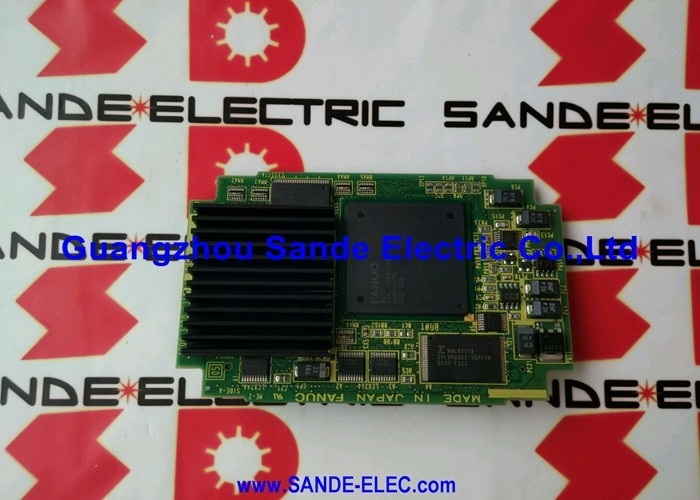

A20B-3300-0150 FANUC सीरीज 16i और 18i सीएनसी सिस्टम के लिए 10.4 इंच का कलर ग्राफिक्स मॉड्यूल है। यह प्लग-इन पीसीबी है जो 10 के ड्राइविंग के लिए जिम्मेदार है।ऑपरेटर पैनल में 4 इंच का रंगीन एलसीडी डिस्प्ले पैनल लगाया गया.
बोर्ड सीधे 16i या 18i नियंत्रक के मुख्य सीपीयू बोर्ड में प्लग करता है और वीडियो सिग्नल उत्पन्न करता है जो एलसीडी पैनल प्रदर्शित करता है।
10.4 इंच का डिस्प्ले इन नियंत्रकों के उत्पादन के समय FANUC के i-सीरीज सीएनसी के लिए मानक स्क्रीन आकार था।
इसने ऑपरेटरों को सीएनसी स्क्रीन ∙ अक्ष स्थितियों, सक्रिय कार्यक्रमों, पैरामीटर स्क्रीन, अलार्म संदेशों, उपकरण पथ ग्राफिक्स और अन्य सभी इंटरफ़ेस कार्यों का स्पष्ट, पूर्ण रंग दृश्य प्रदान किया।सब कुछ ऑपरेटर डिस्प्ले पर देखता है स्क्रीन पर दिखाई देने से पहले A20B-3300-0150 के माध्यम से यात्रा करता है.
इस बोर्ड का उत्पादन FANUC द्वारा बंद कर दिया गया है।
यह एक सक्रिय रखरखाव आइटम बना हुआ है क्योंकि इसने जिन मशीनों की सेवा की है, वे दुनिया भर में उत्पादन में हैं।
जब यह बोर्ड विफल हो जाता है, तो डिस्प्ले खाली हो जाता है। सीएनसी आंतरिक रूप से सामान्य रूप से काम करना जारी रखता है, लेकिन ऑपरेटर सभी दृश्य प्रतिक्रिया खो देता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-3300-0150 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | रंग ग्राफिक्स मॉड्यूल |
| बोर्ड श्रृंखला | A20B-3300 |
| प्रदर्शन का आकार | 10.4 इंच |
| प्रदर्शन प्रकार | रंगीन एलसीडी |
| संकल्प | 640 × 480 (वीजीए) |
| इनपुट वोल्ट | 5 वी डीसी |
| वजन | 0.44 किलो |
| संगत प्रणालियाँ | FANUC श्रृंखला 16i / 18i और संगत |
| स्थापना | मुख्य सीपीयू बोर्ड में प्लग-इन |
| ऑपरेटिंग तापमान | 0 ️ 50°C |
| उत्पादन की स्थिति | निर्माता द्वारा बंद |
| उत्पत्ति | जापान |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
640×480 वीजीए रिज़ॉल्यूशन है 307,200 पिक्सल 4:3 पहलू अनुपात में व्यवस्थित। 10.4 इंच स्क्रीन पर, यह लगभग 77 पिक्सल प्रति इंच देता है। यह स्पष्ट पाठ प्रतिपादन के लिए पर्याप्त है,पठनीय पैरामीटर स्क्रीन, स्पष्ट अलार्म संदेश, और उपयोगी उपकरण पथ ग्राफिक प्रदर्शित करता है।
रंग पूरी तरह से संभाला गया है।
A20B-3300-0150 एक रंगीन एलसीडी ड्राइव करता है, न कि एक मोनोक्रोम। FANUC के आई-सीरीज डिस्प्ले स्क्रीन तत्वों को अलग करने के लिए रंग का उपयोग करते हैं ¢ विभिन्न डेटा फ़ील्ड, स्थिति संकेतक,अलार्म प्रकाश.
यह दृश्य कोडिंग इंटरफ़ेस को अधिक पठनीय बनाती है और ऑपरेटरों को असामान्य स्थितियों को जल्दी से पहचानने में मदद करती है।
एक मोनोक्रोम प्रतिस्थापन सामग्री प्रदर्शित करेगा लेकिन रंग कोडिंग के बिना जो इंटरफ़ेस को सबसे पठनीय बनाता है।
बोर्ड 10.4 इंच के रंगीन एलसीडी पैनल के लिए सही प्रारूप में वीडियो सिग्नल उत्पन्न करता है।
पैनल और बोर्ड मेल खाते हैं ∙ एक प्रतिस्थापन बोर्ड स्थापित पैनल प्रकार के लिए सही भाग संख्या होनी चाहिए।विभिन्न डिस्प्ले आकारों या विभिन्न पैनल विनिर्देशों के लिए बोर्ड विनिमेय नहीं हैं.
A20B-3300-0150 सीरीज 16i या 18i नियंत्रक के मुख्य सीपीयू बोर्ड पर माउंट किया जाता है। यह इस मॉड्यूल के लिए डिज़ाइन किए गए मुख्य बोर्ड पर एक समर्पित सॉकेट पर ग्राफिक्स कार्ड स्लॉट पर कब्जा कर लेता है।कनेक्शन बोर्ड को सिस्टम पावर (5V डीसी) और सीएनसी के डिस्प्ले प्रोसेसर से वीडियो डेटा प्रदान करता है.
इस माउंटिंग दृष्टिकोण में ग्राफिक्स फंक्शन को मुख्य नियंत्रक असेंबली में एकीकृत किया जाता है, जिसमें ग्राफिक्स प्रोसेसर कार्ड और डिस्प्ले के बीच अलग से केबलिंग की आवश्यकता नहीं होती है।वीडियो आउटपुट सीधे पैनल के वीडियो इनपुट कनेक्टर के माध्यम से एलसीडी पैनल के लिए A20B-3300-0150 से चला जाता है.
बोर्ड को बदलने के समय, प्रतिस्थापन मॉड्यूल को अपने सॉकेट में पूरी तरह से बैठा हुआ है।
एक आंशिक रूप से बैठे ग्राफिक्स मॉड्यूल आमतौर पर एक विकृत एक के बजाय एक खाली डिस्प्ले का उत्पादन करता है
प्रतिस्थापन के बाद, सिस्टम चालू करें और पुष्टि करें कि मरम्मत पूरी होने से पहले डिस्प्ले FANUC बूट स्क्रीन दिखाता है।
16i और 18i 2000 के दशक की शुरुआत में सीएनसी पीढ़ी के लिए FANUC के वर्कहॉर्स थे।
वे सभी प्रकार के मशीनिंग केंद्र और टर्निंग सेंटर चलाते थे - छोटे वीएमसी, बड़े क्षैतिज मशीनिंग केंद्र, बहु-अक्षीय टर्निंग केंद्र, मिश्रित मशीनें।
10.4 इंच का रंगीन डिस्प्ले इस रेंज में मानक कॉन्फ़िगरेशन था।
इन नियंत्रकों पर निर्मित मशीनें अब अपनी सेवा के दूसरे या तीसरे दशक में अच्छी तरह से हैं।
मैकेनिकल घटकों ∙ स्पिंडल, गाइडवे, बॉल स्क्रू ∙ में अक्सर शेष जीवन होता है। इलेक्ट्रॉनिक्स को बदलने के बजाय बनाए रखा जाता है।A20B-3300-0150 एक बोर्ड है जो इन मशीनों को चालू रखता है.
चूंकि बोर्ड का उत्पादन बंद कर दिया गया है, इसलिए उपलब्ध आपूर्ति मूल अधिशेष स्टॉक या नवीनीकृत इकाइयों से आती है।
बिक्री से पहले परीक्षण डिस्प्ले मॉड्यूल के लिए महत्वपूर्ण है ∙ सीमांत सर्किट वाले मॉड्यूल में सही बूट व्यवहार दिखाई दे सकता है लेकिन विशिष्ट डिस्प्ले स्थितियों में विफल हो सकता है।
उन आपूर्तिकर्ताओं से प्राप्त करना जो लोड के तहत परीक्षण करते हैं, अप्रमाणित अधिशेष की तुलना में बेहतर आश्वासन प्रदान करता है।
प्रश्न 1: 10.4 इंच का एलसीडी डिस्प्ले पावर-अप पर रिक्त है। सीएनसी सामान्य रूप से अन्यथा काम करता है। क्या A20B-3300-0150 कारण है?
सामान्य सीएनसी ऑपरेशन के साथ एक खाली डिस्प्ले ग्राफिक्स मॉड्यूल की खराबी के अनुरूप है।एलसीडी पैनल के बिजली कनेक्शन और पैनल और बोर्ड के बीच वीडियो सिग्नल केबल की जाँच करें.
एक डिस्कनेक्ट वीडियो केबल ग्राफिक्स बोर्ड की स्थिति से स्वतंत्र रूप से एक खाली डिस्प्ले उत्पन्न करता है।
यदि बिजली और केबलिंग की पुष्टि अच्छी है और डिस्प्ले खाली रहता है, तो ग्राफिक्स मॉड्यूल प्राथमिक संदिग्ध है।
प्रश्न 2: डिस्प्ले पर स्क्रीन दिखाई दे रही है लेकिन रंग गलत हैं ️ कुछ क्षेत्रों में गलत रंग या झिलमिलाहट रंग दिखाई दे रहे हैं। क्या यह बोर्ड है?
गलत रंग, रंग झिलमिलाहट, आंशिक रंग हानि के कारण एलसीडी पैनल या क्षतिग्रस्त वीडियो केबल की विफलता अधिक आम है।ग्राफिक्स मॉड्यूल सही संकेत उत्पन्न करता है; पैनल इसे प्रस्तुत करता है।
पैनल की रंग फिल्टर परत या एलसीडी ड्राइवर सर्किट्री को नुकसान रंग असामान्यताओं का उत्पादन करता है।
ग्राफिक्स बोर्ड को बदलने से पहले एक ज्ञात-अच्छे प्रतिस्थापन पैनल के साथ परीक्षण करें।
Q3: क्या A20B-3300-0150 एक अलग आकार का एलसीडी पैनल चला सकता है ¢ उदाहरण के लिए, 7.2 इंच या 8.4 इंच की इकाई?
नहीं. A20B-3300-0150 विशेष रूप से 10.4 इंच रंगीन एलसीडी विन्यास के लिए है.
वीडियो सिग्नल टाइमिंग, रिज़ॉल्यूशन और ड्राइव विशेषताएं 10.4 इंच के पैनल से मेल खाती हैं। विभिन्न डिस्प्ले आकारों में अलग-अलग ग्राफिक्स मॉड्यूल का उपयोग किया जाता है।
एक अलग डिस्प्ले आकार के लिए कॉन्फ़िगर की गई प्रणाली में -0150 स्थापित करने से सही आउटपुट नहीं होगा।
प्रश्न 4: ग्राफिक्स बोर्ड को बदलने के बाद, डिस्प्ले बूट पर भ्रमित पाठ दिखाता है और फिर रिक्त हो जाता है। क्या हुआ?
बूट के दौरान भ्रमित पाठ जो एक खाली स्क्रीन में हल होता है, यह सुझाव देता है कि बोर्ड आंशिक रूप से कार्यात्मक है लेकिन डिस्प्ले स्थिर होने से पहले विफल हो जाता है.
यह आंशिक रूप से विफल प्रतिस्थापन बोर्ड या बोर्ड के 5V इनपुट पर एक अंतराल बिजली आपूर्ति वोल्टेज का संकेत दे सकता है।
वोल्टमीटर से मुख्य बोर्ड की सोकेट पर 5V की आपूर्ति को मापें। 4.75V से कम वोल्टेज या महत्वपूर्ण लहर वाले वोल्टेज से ग्राफिक्स मॉड्यूल को विश्वसनीय रूप से काम करने से रोका जा सकता है।
Q5: क्या A20B-3300-0150 स्थापित करने के बाद पैरामीटर परिवर्तन या सॉफ्टवेयर अपडेट की आवश्यकता है?
कोई सॉफ्टवेयर रीकॉन्फ़िगरेशन आमतौर पर आवश्यक नहीं है।ग्राफिक्स मॉड्यूल एक हार्डवेयर फ़ंक्शन प्रदान करता है जो सीएनसी सॉफ़्टवेयर का उपयोग करता है, बिना यह जानने के कि कौन सा विशिष्ट बोर्ड संशोधन स्थापित है.
स्थापना के बाद प्रणाली को चालू करें और सामान्य प्रदर्शन संचालन की पुष्टि करें।
यदि सीएनसी मापदंडों में डिस्प्ले प्रकार की सेटिंग शामिल है, तो यह सत्यापित करें कि वे 10.4 इंच के रंगीन एलसीडी के लिए सही ढंग से सेट हैं,लेकिन यह एक मौजूदा पैरामीटर सेटिंग के बजाय एक नया बोर्ड प्रतिस्थापन द्वारा की आवश्यकता होगी.
