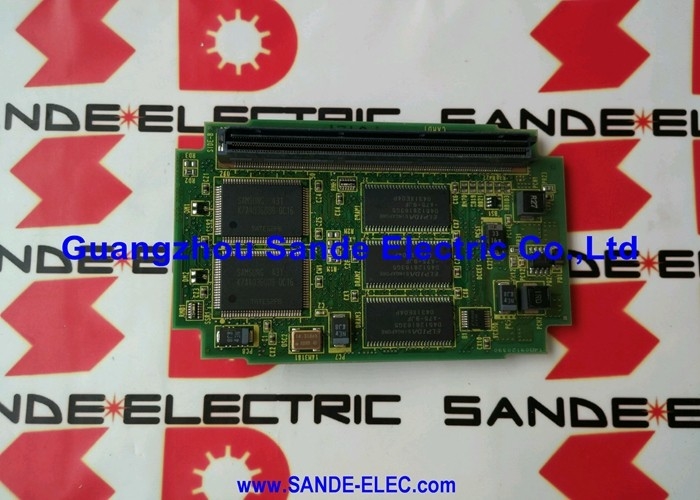

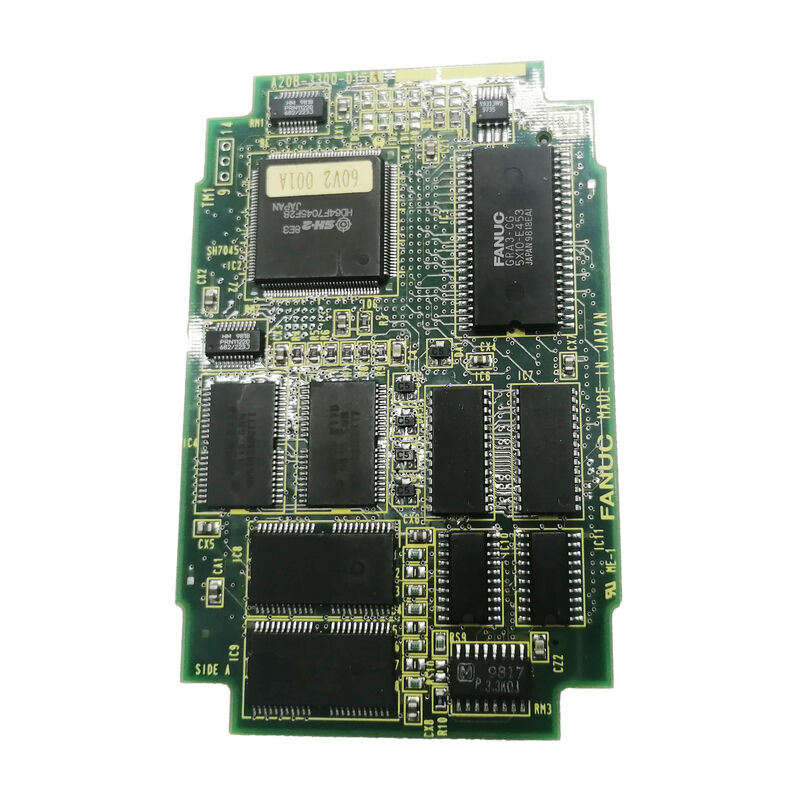

Fanuc डिस्प्ले कंट्रोल कार्ड A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | 7.2-इंच मोनोक्रोम ग्राफिक्स मॉड्यूल — सीरीज़ 16i / 18i / 21i / 20i, जापान मूल

भाग संख्या: A20B-3300-0154

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: मोनोक्रोम ग्राफिक्स डिस्प्ले कंट्रोल पीसीबी (जीपीयू कार्ड)

बोर्ड सीरीज़: A20B-3300

डिस्प्ले प्रकार: 7.2-इंच एसटीएन मोनोक्रोम एलसीडी

संगत सिस्टम: FANUC सीरीज़ 16i, 18i, 20i, 21i

अवलोकन

A20B-3300-0154 FANUC के 7.2-इंच मोनोक्रोम एलसीडी ऑपरेटर पैनल के लिए ग्राफिक्स प्रोसेसिंग मॉड्यूल है जो सीरीज़ 16i, 18i, 20i, और 21i सीएनसी कंट्रोलर पर लगा होता है। यह समर्पित जीपीयू कार्ड है — एक प्लग-इन बोर्ड जो आई-सीरीज़ मेन बोर्ड के पीछे माउंट होता है — जो मशीन पर ऑपरेटर को दिखाई देने वाले 7.2-इंच एसटीएन मोनो पैनल को वितरित सभी ग्राफिक्स प्रोसेसिंग और डिस्प्ले आउटपुट के लिए जिम्मेदार है।

सीएनसी ऑपरेटर इंटरफ़ेस पर हर दृश्य तत्व इस बोर्ड से होकर गुजरता है।

मशीनिंग प्रोग्राम सूची, अक्ष स्थिति डिस्प्ले, अलार्म टेक्स्ट, पैरामीटर स्क्रीन और ग्राफिकल टूल पाथ प्रतिनिधित्व सभी इस मॉड्यूल द्वारा प्रस्तुत किए जाते हैं।

मुख्य सीपीयू बोर्ड प्रोग्राम निष्पादन, गति इंटरपोलेशन और पीएमसी प्रोसेसिंग को संभालता है।

यह ग्राफिक्स बोर्ड उस डेटा को एलसीडी पैनल को भेजे जाने वाले डॉट-मैट्रिक्स आउटपुट में बदलने के अलग कार्य को संभालता है।

एक समर्पित बोर्ड में ग्राफिक्स प्रोसेसिंग का अलगाव FANUC की आई-सीरीज़ आर्किटेक्चर का एक जानबूझकर हिस्सा है। मेन बोर्ड सीपीयू को डिस्प्ले रेंडरिंग गणनाओं के बोझ से मुक्त रखा जाता है — वे A20B-3300-0154 के अपने समर्पित प्रोसेसिंग हार्डवेयर पर चलते हैं।

यह सीएनसी के मुख्य प्रोसेसर को स्क्रीन पर जो कुछ भी हो रहा है, उसकी परवाह किए बिना लगातार इंटरपोलेशन प्रदर्शन बनाए रखने की अनुमति देता है।

बोर्ड आई-सीरीज़ बेसिक यूनिट के पीले-फ्रेम वाले बैकप्लेन के अंदर, मुख्य सीपीयू बोर्ड के रिवर्स फेस पर माउंट होता है।

यह एक समर्पित सॉकेट में प्लग होता है और चार स्पेसर क्लिप के साथ सुरक्षित होता है।

इसकी भौतिक स्थिति इसे मशीन के वातावरण से सुरक्षित रखती है जबकि आवश्यकता पड़ने पर प्रतिस्थापन के लिए सुलभ रहती है।

मुख्य विनिर्देश

मशीन ऑपरेशन के लिए 7.2-इंच मोनो डिस्प्ले का क्या मतलब है

FANUC ने अपनी कई आई-सीरीज़ कॉम्पैक्ट सीएनसी इकाइयों को 7.2-इंच एसटीएन मोनोक्रोम एलसीडी पैनल से सुसज्जित किया।

मोनोक्रोम डिस्प्ले बड़े आई-सीरीज़ कॉन्फ़िगरेशन में उपयोग किए जाने वाले बैकलिट कलर पैनल के बजाय एक एकल-रंग मैट्रिक्स का उपयोग करता है — आमतौर पर गहरे रंग की पृष्ठभूमि पर सफेद अक्षर और ग्राफिक्स।

यह पैनल यूनिट को कॉम्पैक्ट रखता है और उन वातावरणों के लिए उपयुक्त है जहां छोटे पदचिह्न रंग डिस्प्ले की तुलना में अधिक महत्वपूर्ण होते हैं।

ऑपरेटर प्रोग्राम सामग्री पढ़ सकता है, पार्ट प्रोग्राम संपादित कर सकता है, अक्ष की स्थिति की निगरानी कर सकता है, पैरामीटर की समीक्षा और सेट कर सकता है, और अलार्म संदेशों की जांच कर सकता है। टूलपाथ डिस्प्ले के लिए, 7.2-इंच मोनो स्क्रीन प्रोग्राम किए गए पाथ के वायर-फ्रेम ग्राफिक्स दिखाती है — कटिंग से पहले प्रोग्राम की गति को सत्यापित करने के लिए पर्याप्त।

ग्राफिक्स मॉड्यूल इस रेंडरिंग को संभालता है: यह मुख्य सीपीयू से टूलपाथ डेटा प्राप्त करता है और इसे मोनोक्रोम डॉट-मैट्रिक्स सिग्नल में परिवर्तित करता है जिसे पैनल प्रदर्शित करता है।

जब A20B-3300-0154 विफल हो जाता है, तो डिस्प्ले विशिष्ट लक्षण दिखाता है।

सीएनसी सामान्य रूप से काम कर रहा है, लेकिन स्क्रीन खाली है, यह सबसे आम है। पैनल की बैकलाइट चालू रह सकती है — एक हल्की चमक दिखाती है — लेकिन कोई अक्षर या ग्राफिक्स दिखाई नहीं देते हैं, क्योंकि ग्राफिक्स मॉड्यूल आउटपुट उत्पन्न नहीं कर रहा है।

कभी-कभी एक आंशिक डिस्प्ले विफलता दिखाई देती है: कुछ सामग्री प्रस्तुत होती है जबकि अन्य स्क्रीन क्षेत्र खाली रहते हैं। ये विफलता पैटर्न ग्राफिक्स मॉड्यूल दोष को पैनल यूनिट दोष से अलग करने में मदद करते हैं।

ग्राफिक्स मॉड्यूल को स्थापित करना और हटाना

FANUC के आई-सीरीज़ मेन बोर्ड प्लग-इन मॉड्यूल के लिए एक मानकीकृत माउंटिंग विधि का उपयोग करते हैं। A20B-3300-0154 बोर्ड के कोनों पर व्यवस्थित चार स्पेसर क्लिप द्वारा मेन बोर्ड से जुड़ा होता है। बोर्ड को हटाने के लिए, प्रत्येक स्पेसर क्लिप के क्लॉ को लैच को छोड़ने के लिए बाहर की ओर खींचा जाता है, और बोर्ड सॉकेट से दूर हो जाता है।

पुनः प्रविष्टि के लिए बोर्ड के कनेक्टर को मेन बोर्ड सॉकेट के साथ संरेखित करने और सभी चार क्लिप के लैच होने तक नीचे दबाने की आवश्यकता होती है।

कनेक्टर संरेखण महत्वपूर्ण है। सॉकेट को रिवर्स प्रविष्टि को रोकने के लिए की गई है, लेकिन बोर्ड को सॉकेट में पूरी तरह से दबाया जाना चाहिए — आंशिक जुड़ाव अविश्वसनीय संपर्क उत्पन्न करता है जो बोर्ड स्वयं कार्यात्मक होने पर भी रुक-रुक कर डिस्प्ले विफलताओं का कारण बन सकता है।

स्थापना के बाद, बेसिक यूनिट को बंद करने और पावर बहाल करने से पहले सभी चार स्पेसर के लैच होने की पुष्टि करें।

A20B-3300-0154 7.2-इंच मोनो पैनल कॉन्फ़िगरेशन के लिए विशिष्ट है। FANUC ने विभिन्न डिस्प्ले प्रकारों — 9.5-इंच मोनो, 9.5-इंच कलर, 10.4-इंच कलर के लिए विभिन्न ग्राफिक्स मॉड्यूल वेरिएंट का उत्पादन किया। ये मॉड्यूल विनिमेय नहीं हैं।

सही मॉड्यूल को मशीन पर उपयोग किए जा रहे पैनल यूनिट से मेल खाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: बैकलाइट चमक को छोड़कर स्क्रीन पूरी तरह से काली है। सीएनसी अलार्म सामान्य हैं और मशीन चलती है। क्या यह A20B-3300-0154 है?

सक्रिय बैकलाइट और सामान्य सीएनसी ऑपरेशन के साथ एक काली स्क्रीन ग्राफिक्स मॉड्यूल की विशिष्ट विफलता पैटर्न है।

पैनल स्वयं बिजली प्राप्त कर रहा है (इसलिए बैकलाइट), लेकिन डिस्प्ले पीसीबी से ग्राफिक्स डेटा अनुपस्थित है।

पहले ग्राफिक्स मॉड्यूल और मेन बोर्ड के बीच कनेक्टर की जांच करें — एक आंशिक रूप से बैठा कनेक्टर ठीक यही लक्षण उत्पन्न करता है।

यदि कनेक्टर बैठा हुआ पुष्टि हो जाता है, तो ग्राफिक्स मॉड्यूल को बदलें।

Q2: क्या A20B-3300-0154 का उपयोग 9.5-इंच मोनो डिस्प्ले पैनल के साथ किया जा सकता है?

नहीं। A20B-3300-0154 7.2-इंच मोनो एसटीएन एलसीडी पैनल कॉन्फ़िगरेशन से मेल खाता है। FANUC के 9.5-इंच मोनो कॉन्फ़िगरेशन में एक अलग ग्राफिक्स मॉड्यूल वेरिएंट का उपयोग किया जाता है।

सिग्नल प्रारूप, समय और कनेक्टर पिनआउट विशिष्ट डिस्प्ले प्रकार से मेल खाते हैं।

किसी दिए गए पैनल प्रकार के लिए गलत ग्राफिक्स मॉड्यूल स्थापित करने से कोई डिस्प्ले आउटपुट या गलत डिस्प्ले आउटपुट नहीं होता है।

Q3: प्रोग्राम चेक स्क्रीन पर टूलपाथ ग्राफिक्स विकृत दिखाई देते हैं — सीधी रेखाएं बिंदुओं में टूट जाती हैं और चाप का प्रतिनिधित्व खंडित होता है। इसका कारण क्या है?

ग्राफिक्स सामग्री में डिस्प्ले रेंडरिंग त्रुटियां — टूटी हुई रेखाएं, खंडित चाप, दूषित अक्षर — इंगित करती हैं कि ग्राफिक्स मॉड्यूल का प्रोसेसिंग सर्किट्री विफल हो रहा है।

मॉड्यूल आउटपुट उत्पन्न कर रहा है, लेकिन आउटपुट गलत है।

यह डिस्प्ले के पूर्ण नुकसान से अलग है। ये रेंडरिंग त्रुटियां आमतौर पर समय के साथ बिगड़ जाती हैं क्योंकि ग्राफिक्स प्रोसेसर का एएसआईसी या मेमोरी सर्किट खराब हो जाता है।

बोर्ड प्रतिस्थापन उचित प्रतिक्रिया है।

Q4: A20B-3300-0154 को बदलने के बाद, स्क्रीन सफेद है और कोई सामग्री नहीं है। सीएनसी सामान्य रूप से चलता है। क्या जांचा जाना चाहिए?

मॉड्यूल प्रतिस्थापन के बाद एक सफेद स्क्रीन आमतौर पर एक कनेक्टर का संकेत देती है जो पूरी तरह से संलग्न नहीं है, या एक मॉड्यूल जो पैनल से ठीक से मेल नहीं खाता है।

पुष्टि करें कि प्रतिस्थापन बोर्ड का भाग संख्या हटाए गए बोर्ड से बिल्कुल मेल खाता है।

जांचें कि कनेक्टर पूरी तरह से दबा हुआ है। यदि भाग संख्या मेल खाती है और कनेक्टर सही है, तो डिस्प्ले सिस्टम को पुनः आरंभ करने की अनुमति देने के लिए सीएनसी को पावर-साइकिल करें।

Q5: A20B-3300-0154 को बदल दिया गया था लेकिन डिस्प्ले कभी-कभी ठीक होने से पहले कुछ सेकंड के लिए खाली हो जाता है। पैनल यूनिट को भी हाल ही में बदला गया था। इस रुक-रुक कर होने वाले खालीपन का कारण क्या हो सकता है?

बोर्ड और पैनल दोनों को बदलने के बाद रुक-रुक कर खाली होना बेसिक यूनिट और पैनल के बीच डिस्प्ले सिग्नल केबल को इंगित करता है।

यदि यह केबल किसी भी प्रतिस्थापन के दौरान परेशान हो गई थी और पूरी तरह से फिर से नहीं बैठाई गई थी, तो रुक-रुक कर संपर्क वर्णित लक्षण उत्पन्न करता है।

दोनों सिरों पर डिस्प्ले केबल कनेक्टर का निरीक्षण करें।

उन्हें पूरी तरह से सुरक्षित करें। यदि पुष्टि की गई केबल कनेक्शन के साथ रुक-रुक कर खालीपन बना रहता है, तो केबल को नुकसान हो सकता है और उसे बदलने की आवश्यकता हो सकती है।
