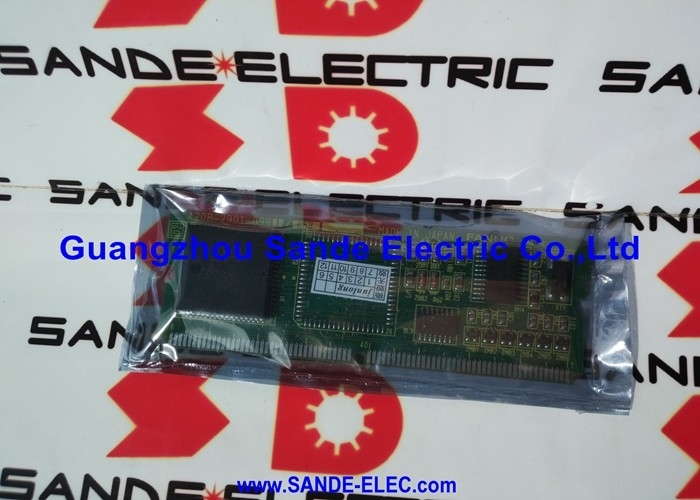

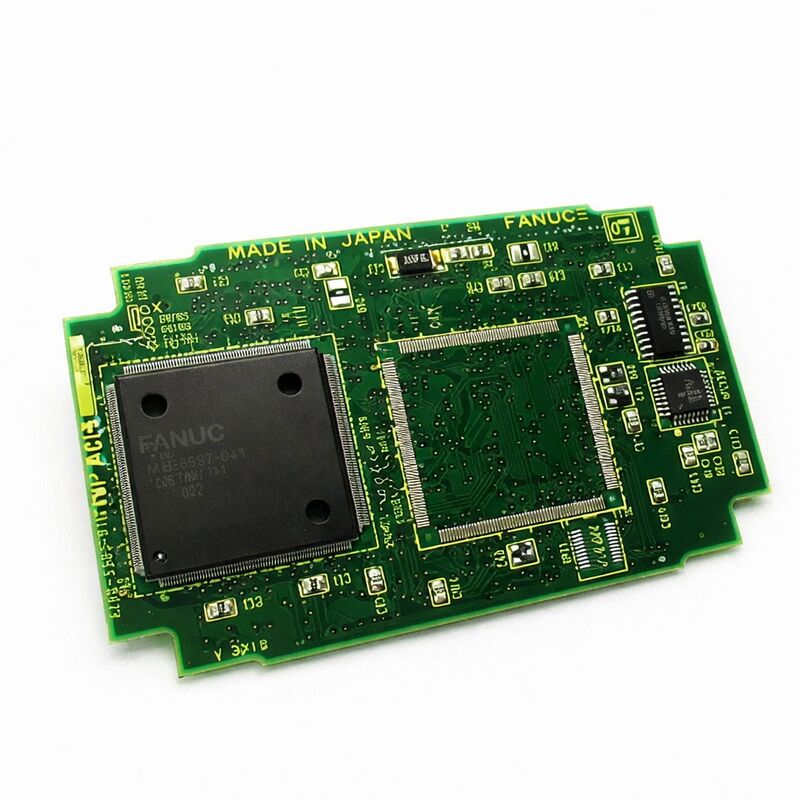

1 पीसी नई Fanuc A20B-3300-0161 पीसीबी बोर्ड A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 | सीआरटी लिंक डिस्प्ले कंट्रोल मॉड्यूल — A20B-3300 सीरीज़, सीएनसी ऑपरेटर पैनल डिस्प्ले पीसीबी, A350-3300-T166, जापान मूल

अवलोकन

यह FANUC A20B-3300-0161 सीआरटी लिंक डिस्प्ले कंट्रोल मॉड्यूल है — वह बोर्ड जो सीएनसी की प्रोसेसिंग दुनिया और ऑपरेटर की दृश्य दुनिया के बीच जंक्शन पर बैठता है।

हर पैरामीटर मान, प्रोग्राम लाइन, टूल ऑफ़सेट, अलार्म संदेश, समन्वय प्रदर्शन, और ग्राफिकल स्क्रीन जो FANUC सीएनसी के ऑपरेटर पैनल पर दिखाई देती है, वह स्क्रीन तक पहुंचने से पहले इस मॉड्यूल से होकर गुजरती है। इसके ठीक से काम न करने पर, ऑपरेटर प्रभावी रूप से सीएनसी की स्थिति के प्रति अंधा हो जाता है — एक ऐसी स्थिति जो मशीन के प्रकार और संचालन के आधार पर, असुविधा से लेकर उत्पादन-रोकने वाली विफलता तक हो सकती है।

आधिकारिक विवरण में "CRT Link" पदनाम बोर्ड के आर्किटेक्चर को दर्शाता है। सीएनसी मुख्य सीपीयू द्वारा सीधे वीडियो सिग्नल उत्पन्न करने के बजाय, A20B-3300-0161 एक आंतरिक बस कनेक्शन (CRT लिंक इंटरफ़ेस) के माध्यम से मुख्य सीपीयू से डिस्प्ले डेटा प्राप्त करता है और अपने स्वयं के सर्किट पर सभी टाइमिंग, वीडियो सिग्नल जनरेशन और डिस्प्ले रिफ्रेश को संभालता है।

यह अलगाव कार्यात्मक रूप से मूल्यवान है: एक स्थिर, झिलमिलाहट-मुक्त छवि बनाए रखने के लिए डिस्प्ले रिफ्रेश को लगातार और सटीक अंतराल पर होना चाहिए — लेकिन इन टाइमिंग आवश्यकताओं का सीएनसी के अपने नियंत्रण चक्र की मांगों के साथ टकराव होता है।

एक समर्पित डिस्प्ले मॉड्यूल डिस्प्ले फ़ंक्शन को अपने स्वयं के प्रोसेसिंग संसाधन देकर इस संघर्ष को हल करता है।

A20B-3300 परिवार कई सीएनसी पीढ़ियों और डिस्प्ले प्रकारों में FANUC की डिस्प्ले मॉड्यूल रेंज को कवर करता है। इस परिवार के भीतर, विभिन्न वेरिएंट विभिन्न डिस्प्ले कॉन्फ़िगरेशन को संभालते हैं: मोनोक्रोम बनाम रंग, विभिन्न स्क्रीन आकार (7.2-इंच, 9.5-इंच, 10.4-इंच), केवल कैरेक्टर बनाम ग्राफिक क्षमता, और ईथरनेट-सुसज्जित बनाम गैर-ईथरनेट।

A20B-3300-0161 इस रेंज के भीतर एक विशिष्ट वेरिएंट है, जिसे इसके क्रॉस-रेफरेंस A350-3300-T166 द्वारा पहचाना जा सकता है जो FANUC के पार्ट्स दस्तावेज़ों में भी दिखाई देता है।

मुख्य विनिर्देश

A20B-3300-0161 वास्तव में क्या करता है — डिस्प्ले सिग्नल चेन

सीएनसी डेटा से स्क्रीन पर दिखाई देने वाली चीज़ों तक का पथ कई प्रोसेसिंग चरणों से होकर गुजरता है जिन्हें A20B-3300-0161 संभालता है:

कैरेक्टर जनरेशन: जब सीएनसी को पैरामीटर नंबर, समन्वय मान, अलार्म संदेश, या प्रोग्राम लाइन प्रदर्शित करने की आवश्यकता होती है, तो यह डिस्प्ले मॉड्यूल को कैरेक्टर कोड (ASCII या समान) भेजता है। मॉड्यूल में एक कैरेक्टर जनरेटर ROM होता है जो इन कोडों को पिक्सेल पैटर्न पर मैप करता है।

कैरेक्टर-डिस्प्ले सीएनसी स्क्रीन पर दिखाई देने वाला हर अल्फ़ान्यूमेरिक कैरेक्टर और प्रतीक डिस्प्ले मॉड्यूल में इस कैरेक्टर जनरेशन सर्किट द्वारा प्रस्तुत किया जाता है।

ग्राफिक रेंडरिंग (ग्राफिक-सक्षम डिस्प्ले मॉड्यूल के लिए): अधिक उन्नत डिस्प्ले वेरिएंट के लिए जो ग्राफिकल फ़ंक्शन का समर्थन करते हैं — टूलपाथ सिमुलेशन, वेवफ़ॉर्म डिस्प्ले, 3डी ग्राफिक प्रतिनिधित्व — डिस्प्ले मॉड्यूल में एक समर्पित ग्राफिक्स प्रोसेसर होता है जो सीएनसी के मुख्य सीपीयू द्वारा भेजे गए समन्वय डेटा से बिटमैप ग्राफिक्स प्रस्तुत करता है।

यदि डिस्प्ले मॉड्यूल पर ऑफ़लोड नहीं किया गया तो यह ग्राफिक्स प्रोसेसिंग मुख्य सीपीयू बैंडविड्थ की महत्वपूर्ण मात्रा का उपभोग करेगी।

डिस्प्ले टाइमिंग और सिंक्रनाइज़ेशन: CRT डिस्प्ले (और उनके एलसीडी उत्तराधिकारी) को एक स्थिर छवि बनाए रखने के लिए सटीक क्षैतिज और ऊर्ध्वाधर सिंक्रनाइज़ेशन सिग्नल की आवश्यकता होती है।

डिस्प्ले मॉड्यूल इन टाइमिंग सिग्नल को उत्पन्न करता है और यह सुनिश्चित करता है कि वीडियो डेटा आउटपुट उनके साथ सिंक्रनाइज़ हो, जिससे सीएनसी के मुख्य सीपीयू के काम करने के बावजूद एक स्थिर, सही ढंग से फ़्रेम की गई छवि उत्पन्न होती है।

वीडियो सिग्नल आउटपुट: मॉड्यूल डिजिटल रूप से संसाधित डिस्प्ले डेटा को कनेक्टेड डिस्प्ले यूनिट के लिए उपयुक्त एनालॉग या डिजिटल वीडियो सिग्नल में परिवर्तित करता है — चाहे वह एनालॉग आरजीबी इनपुट वाला सीआरटी मॉनिटर हो या डिजिटल सिग्नल इनपुट वाला एलसीडी पैनल।

डिस्प्ले मॉड्यूल विफलता — यह कैसा दिखता है और इसका क्या मतलब है

A20B-3300-0161 की विफलता ऐसे तरीकों से प्रस्तुत होती है जो तुरंत स्पष्ट होते हैं लेकिन कभी-कभी उनके निहितार्थों में भ्रामक होते हैं:

खाली स्क्रीन: डिस्प्ले बैकलाइट (यदि एलसीडी) या ट्यूब हाई वोल्टेज (यदि सीआरटी) सक्रिय है — आप इसे हल्की चमक या गर्मी से पहचान सकते हैं — लेकिन स्क्रीन पर कुछ भी दिखाई नहीं देता है।

यह इंगित करता है कि डिस्प्ले हार्डवेयर संचालित है लेकिन कोई वैध वीडियो सिग्नल प्राप्त नहीं कर रहा है। सबसे आम तौर पर एक विफल डिस्प्ले मॉड्यूल के कारण होता है।

गड़बड़ या जमी हुई डिस्प्ले: कैरेक्टर बेतरतीब ढंग से दिखाई देते हैं, स्क्रीन के ब्लॉक बकवास पैटर्न दिखाते हैं, या डिस्प्ले एक छवि पर जमी हुई है जबकि सीएनसी सामान्य रूप से इनपुट का जवाब दे रहा है (आप स्पिंडल, अक्षों को चलते हुए सुन सकते हैं, आदि)।

यह बताता है कि डिस्प्ले मॉड्यूल आंशिक रूप से कार्यात्मक है लेकिन इसके आंतरिक सर्किट में एक दोष है जिसके कारण गलत आउटपुट होता है।

आंशिक डिस्प्ले भ्रष्टाचार: स्क्रीन के कुछ क्षेत्र सही हैं (उदाहरण के लिए, नीचे सॉफ्टकी लेबल) जबकि अन्य क्षेत्र विकृत डेटा दिखाते हैं, या डिस्प्ले का एक विशिष्ट प्रकार (ग्राफिक) विकृत है जबकि कैरेक्टर डिस्प्ले सही हैं।

यह एक उपयोगी नैदानिक ​​संकेतक है: कैरेक्टर डिस्प्ले के साथ ग्राफिक डिस्प्ले भ्रष्टाचार मॉड्यूल के ग्राफिक प्रोसेसिंग सर्किट में एक दोष का सुझाव देता है, न कि कैरेक्टर जनरेशन या बुनियादी वीडियो आउटपुट का।

कुछ स्क्रीन पर डिस्प्ले सामान्य, दूसरों पर खाली: यदि सीएनसी की बुनियादी स्थिति स्क्रीन सामान्य रूप से प्रदर्शित होती है लेकिन ग्राफिक टूलपाथ स्क्रीन पर स्विच करने से डिस्प्ले खाली हो जाता है, तो डिस्प्ले मॉड्यूल का ग्राफिक अनुभाग संदिग्ध है।

जब A20B-3300-0161 को बदला जाता है तो क्या नहीं बदलता है

रखरखाव योजना के लिए एक महत्वपूर्ण बिंदु: डिस्प्ले कंट्रोल मॉड्यूल किसी भी सीएनसी डेटा को संग्रहीत नहीं करता है। कोई मशीन पैरामीटर नहीं, कोई पार्ट प्रोग्राम नहीं, कोई पीएमसी लैडर डेटा नहीं, कोई टूल ऑफ़सेट नहीं — इनमें से कोई भी डिस्प्ले मॉड्यूल में नहीं रहता है। यह एक स्टेटलेस डिस्प्ले प्रोसेसर है। इसे बदलने के लिए किसी डेटा बैकअप और किसी पैरामीटर पुनर्स्थापना की आवश्यकता नहीं होती है।

प्रतिस्थापन के बाद एकमात्र कार्रवाई यह सत्यापित करना है कि सीएनसी की विभिन्न स्क्रीन प्रकारों पर स्क्रीन सही ढंग से प्रदर्शित होती है।

यह मुख्य सीपीयू बोर्ड या एसआरएएम मॉड्यूल को बदलने से अलग है, जहां व्यापक डेटा बैकअप और पुनर्स्थापना प्रक्रियाएं अनिवार्य हैं।

FANUC सीएनसी रखरखाव में डिस्प्ले मॉड्यूल प्रतिस्थापन सबसे स्वच्छ मरम्मत कार्यों में से एक है — बोर्ड को स्वैप करें, पावर अप करें, पुष्टि करें कि डिस्प्ले काम कर रहा है।

अक्सर पूछे जाने वाले प्रश्न

प्र1: सीएनसी अक्ष और स्पिंडल सामान्य रूप से काम करते हैं लेकिन स्क्रीन खाली है। क्या यह पुष्टि करता है कि A20B-3300-0161 विफल हो गया है?

अन्यथा कार्यात्मक सीएनसी अक्षों और स्पिंडल के साथ एक खाली स्क्रीन डिस्प्ले मॉड्यूल विफलता का दृढ़ता से सुझाव देती है — लेकिन डिस्प्ले यूनिट की अपनी बिजली आपूर्ति और केबल की पहले जांच करके इसकी पुष्टि करें।

डिस्प्ले यूनिट (एलसीडी/सीआरटी) में अपने स्वयं के बिजली कनेक्शन होते हैं; यदि डिस्प्ले यूनिट की बिजली विफल हो गई है, तो डिस्प्ले मॉड्यूल के स्वास्थ्य की परवाह किए बिना स्क्रीन अंधेरा रहेगी।

यदि डिस्प्ले यूनिट संचालित होने की पुष्टि हो जाती है (बैकलाइट चालू है, एलसीडी के लिए इन्वर्टर सक्रिय है) लेकिन कोई छवि नहीं दिखाती है, तो डिस्प्ले मॉड्यूल अगला संदिग्ध है।

एक त्वरित पुष्टि यह देखना है कि मुख्य बोर्ड पर सीएनसी के एलईडी संकेतक सामान्य संचालन स्थिति दिखाते हैं या नहीं।

प्र2: क्या A20B-3300-0161 को आसन्न वेरिएंट A20B-3300-0162 से बदला जा सकता है?

A20B-3300 डिस्प्ले मॉड्यूल परिवार के भीतर -0161 और -0162 अलग-अलग बोर्ड हैं — वे विभिन्न डिस्प्ले कॉन्फ़िगरेशन या सीएनसी पीढ़ियों को संभालते हैं।

उन्हें स्वतंत्र रूप से बदला नहीं जा सकता है। आवश्यक विशिष्ट मॉड्यूल मुख्य सीपीयू बोर्ड द्वारा निर्धारित किया जाता है जिस पर यह माउंट होता है और सिस्टम से जुड़े डिस्प्ले यूनिट द्वारा।

सीएनसी के हार्डवेयर कनेक्शन मैनुअल से परामर्श करें या स्थापित बोर्ड के लेबल से पार्ट नंबर का सटीक मिलान करें। एक गलत वेरिएंट का उपयोग करने से बोर्ड स्वयं स्वस्थ होने पर भी एक गैर-कार्यात्मक डिस्प्ले होगा।

प्र3: डिस्प्ले मॉड्यूल को बदलते समय सीएनसी के डेटा को कोई जोखिम है?

नहीं। A20B-3300-0161 कोई मशीन-विशिष्ट डेटा संग्रहीत नहीं करता है। पैरामीटर, प्रोग्राम, पीएमसी लैडर, और ऑफ़सेट सभी मुख्य सीपीयू बोर्ड पर एसआरएएम और एफआरओएम मॉड्यूल में रहते हैं, जिन्हें डिस्प्ले मॉड्यूल प्रतिस्थापन से परेशान नहीं किया जाता है।

डिस्प्ले मॉड्यूल को हटाने या स्थापित करने से पहले सीएनसी को पूरी तरह से पावर डाउन करें — यह एक ईएसडी और सुरक्षा सावधानी है — लेकिन इस प्रक्रिया के लिए विशेष रूप से किसी डेटा बैकअप की आवश्यकता नहीं है।

प्र4: डिस्प्ले कुछ सही सामग्री (सॉफ्टकी, पेज हेडर) दिखाता है लेकिन अन्य हिस्से विकृत हैं। यह क्या दर्शाता है?

कुछ सही सामग्री के साथ आंशिक डिस्प्ले भ्रष्टाचार आमतौर पर पूर्ण विफलता के बजाय डिस्प्ले मॉड्यूल के सर्किट्री के एक विशिष्ट उपखंड में एक दोष का संकेत देता है।

यदि स्क्रीन के नीचे सॉफ्टकी लेबल सही हैं लेकिन मुख्य डेटा क्षेत्र विकृत है, तो बुनियादी यूआई तत्वों के लिए कैरेक्टर जनरेटर काम करता है लेकिन डेटा डिस्प्ले सर्किट्री खराब है।

यदि कैरेक्टर स्क्रीन (पैरामीटर, ऑफ़सेट, प्रोग्राम) सही हैं लेकिन ग्राफिक स्क्रीन (टूलपाथ, वेवफ़ॉर्म) विकृत है, तो ग्राफिक रेंडरिंग उपखंड विफल हो गया है।

ये लक्षण डिस्प्ले मॉड्यूल को दोष स्रोत के रूप में पुष्टि करते हैं और मरम्मत केंद्रों को यह निदान करने में मदद करते हैं कि किस विशिष्ट सर्किट को संबोधित करना है।

प्र5: क्षति को रोकने के लिए भंडारण और पारगमन के दौरान A20B-3300-0161 को कैसे संभाला जाना चाहिए?

बोर्ड को हर समय एंटीस्टैटिक बैग में रखा जाना चाहिए जब वह स्थापित न हो — भंडारण और शिपिंग दोनों के दौरान।

अत्यधिक तापमान से बचा जाना चाहिए: -20°C से नीचे या +60°C से ऊपर भंडारण से सेमीकंडक्टर क्षति और थर्मल साइक्लिंग से सोल्डर जॉइंट तनाव का खतरा होता है।

बोर्ड को कठोर सतहों पर नीचे की ओर नहीं रखा जाना चाहिए (घटक क्षति), अन्य बोर्डों के साथ उनके बीच एंटीस्टैटिक फोम के बिना ढेर नहीं किया जाना चाहिए (संपर्क क्षति और ईएसडी), या एंटीस्टैटिक पैकेजिंग के बिना साधारण कार्डबोर्ड बक्से में शिप नहीं किया जाना चाहिए (परिवहन के दौरान स्थैतिक चार्ज बिल्डअप)।

एक कठोर कार्डबोर्ड बॉक्स के अंदर एक उद्देश्य-निर्मित एंटीस्टैटिक शील्डिंग बैग जिसमें सभी तरफ फोम पैडिंग हो, न्यूनतम स्वीकार्य शिपिंग पैकेज है।
