| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0240 |
भाग संख्याःA20B-3300-0240
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:एफएसएसबी सर्वो कंट्रोल मॉड्यूल ∙ 8-अक्ष i-B सीरीज प्लग-इन पीसीबी
अक्ष क्षमताः8 अक्ष तक
इंटरफ़ेसःएफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस)

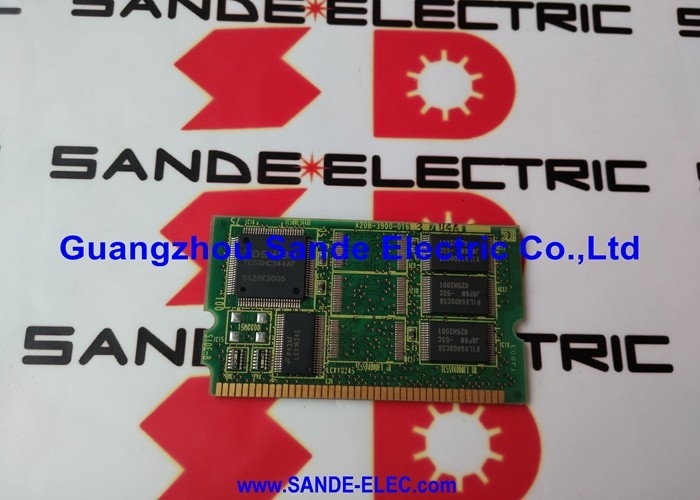

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPUयह वास्तविक समय में सर्वो एम्पलीफायरों के साथ संवाद करने के लिए एफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस) का उपयोग करता है।ड्राइव के लिए गति और स्थिति आदेशों का प्रसारण और प्रत्येक नियंत्रण चक्र में एन्कोडर प्रतिक्रिया प्राप्त.
A20B-3300 श्रृंखला i-B श्रृंखला सीएनसी नियंत्रकों (16i-B, 18i-B, 21i-B) के लिए प्लग-इन सर्वो मॉड्यूल को कवर करती है। प्रत्येक बोर्ड एक या अधिक FSSB फाइबर ऑप्टिक चैनलों के माध्यम से सर्वो अक्ष संचार का प्रबंधन करता है,अक्षों और FSSB चैनलों की संख्या मॉड्यूल प्रकार के अनुसार भिन्न होती है. A20B-3300-0240 इस सीएनसी पीढ़ी के लिए मानक एकल-बोर्ड रेंज में 8 अक्षों तक का समर्थन करता है।
A20B-3300 परिवार के भीतर, पड़ोसी भाग संख्याएं विभिन्न अक्ष गणना विन्यासों को संबोधित करती हैंः
| भाग संख्या | अक्ष क्षमता | नोट्स |
|---|---|---|
| A20B-3300-0240 | आठ अक्ष | यह मॉड्यूल |
| A20B-3300-0241 | 6 अक्ष | एक ही परिवार, कम गिनती |

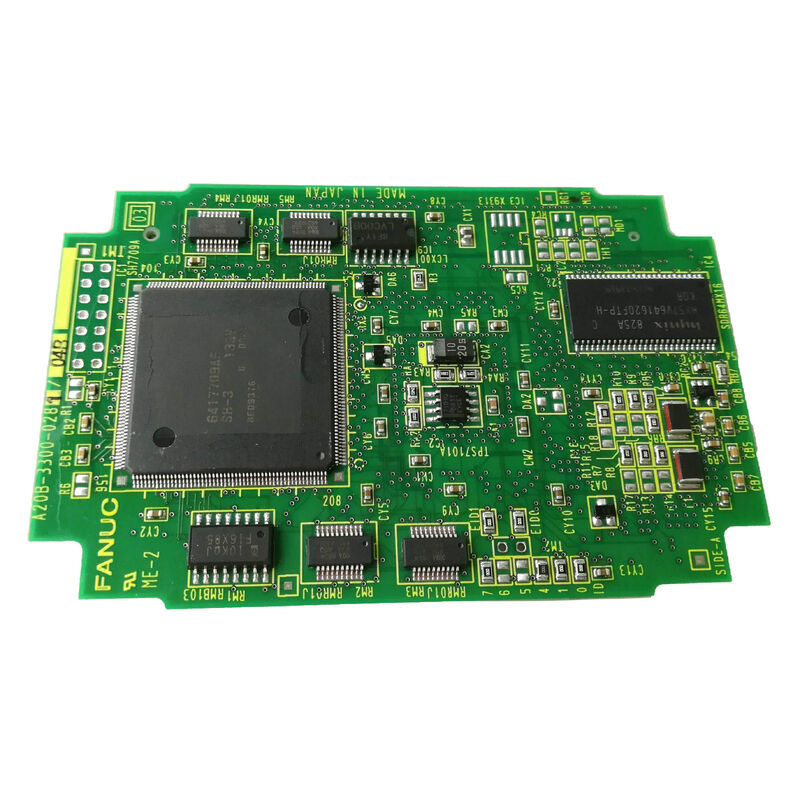

| A20B-3300-0248 | चार अक्ष (एचआरवी) | एचआरवी उच्च गति संस्करण |
एक विशिष्ट सीएनसी के लिए सही मॉड्यूल कॉन्फ़िगर अक्ष संख्या पर निर्भर करता है और क्या एचआरवी (उच्च प्रतिक्रिया वेक्टर) सर्वो नियंत्रण की आवश्यकता है।एक प्रतिस्थापन आदेश देने से पहले अपने स्वयं के लेबल से स्थापित बोर्ड के भाग संख्या की पुष्टि.
एफएसएसबी ने पूर्ववर्ती एफएएनयूसी ड्राइव पीढ़ियों की समानांतर पीडब्ल्यूएम वायरिंग को एक एकल फाइबर ऑप्टिक केबल श्रृंखला से बदल दिया जो सीएनसी को इसके सर्वो एम्पलीफायरों से जोड़ता है।A20B-3300-0240 से प्रत्येक FSSB चैनल सर्वो एम्पलीफायरों की एक श्रृंखला से जुड़ा हुआ हैफाइबर ऑप्टिक कनेक्शन सीएनसी मशीन कैबिनेट के अंदर उच्च विद्युत चुम्बकीय हस्तक्षेप वातावरण में शोर प्रतिरोध प्रदान करता है।
मॉड्यूल सीपीयू प्रोसेसर मॉड्यूल, मेमोरी डीआईएमएम मॉड्यूल (FROM और SRAM), और ग्राफिक्स डिस्प्ले मॉड्यूल के साथ आई-बी सीरीज़ मुख्य सीपीयू बोर्ड में प्लग करता है।एक साथ इन प्लग-इन बोर्डों पूर्ण सीएनसी नियंत्रक का गठन. A20B-3300-0240 में कोई सीएनसी पैरामीटर नहीं है ️ सभी अक्ष विन्यास और सर्वो पैरामीटर एसआरएएम मॉड्यूल और सीएनसी की बैटरी-समर्थित मेमोरी में रहते हैं।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-3300-0240 |
| कुल्हाड़ी | 8 तक |
| इंटरफेस | एफएसएसबी फाइबर ऑप्टिक |
| प्लेटफार्म | श्रृंखला 16i, 18i, 21i, 0i |
| पीढ़ी | i-B (मॉडल B) |
| प्रकार | प्लग-इन पीसीबी |
| उत्पत्ति | जापान |
प्रश्न 1: इस मॉड्यूल को फिर से सेट करने के बाद कई अक्षों पर एक साथ एफएसएसबी अलार्म दिखाई देते हैं। क्या जाँच की जानी चाहिए?
Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptom. मॉड्यूल को पूरी तरह से निकालें, घुमावदार या दूषित पिन के लिए कनेक्टर का निरीक्षण, फिर से कसकर सील, और फिर से परीक्षण. अगर अलार्म बनी रहती है,प्रदूषण या क्षति के लिए मॉड्यूल के ऑप्टिकल पोर्ट पर एफएसएसबी फाइबर ऑप्टिक केबल कनेक्शन की जांच करें.
Q2: क्या A20B-3300-0240 (8-अक्ष) एक सीएनसी में काम कर सकता है जो केवल 6 अक्षों का उपयोग करता है?
हाँ. मॉड्यूल 8 अक्षों तक का समर्थन करता है, लेकिन सभी 8 को असाइन करने के लिए आवश्यक नहीं है. एक सीएनसी 6 अक्षों के लिए विन्यस्त में,दो अप्रयुक्त FSSB अक्ष पदों बस सीएनसी के अक्ष पैरामीटर तालिका में असाइन नहीं रहते हैंमॉड्यूल अपनी अधिकतम अक्ष संख्या से कम के साथ सामान्य रूप से काम करता है।
Q3: क्या इस मॉड्यूल को बदलने के लिए किसी पैरामीटर को फिर से दर्ज करने की आवश्यकता है?
A20B-3300-0240 कोई सीएनसी पैरामीटर नहीं रखता है. सभी सर्वो अक्ष पैरामीटर सीएनसी के SRAM और FROM स्मृति में रहते हैं. एक प्रतिस्थापन मॉड्यूल स्थापित करने के बाद,सीएनसी अपने मापदंडों को सामान्य रूप से पावर-अप पर पढ़ता हैसमान-से-समान मॉड्यूल स्वैप के लिए कोई पैरामीटर पुनः प्रविष्टि की आवश्यकता नहीं है, बशर्ते मूल SRAM सामग्री बरकरार हो।
प्रश्न 4: मानक A20B-3300-0240 और HRV संस्करण A20B-3300-0248 के बीच अंतर क्या है?
A20B-3300-0248 HRV (उच्च प्रतिक्रिया वेक्टर) संस्करण है,जो अधिक संवेदनशील अक्ष नियंत्रण के लिए एक उच्च सर्वो लूप अद्यतन दर का समर्थन करता है जो विशेष रूप से उच्च गति मशीनिंग अनुप्रयोगों के लिए प्रासंगिक है. 0240 मानक संस्करण है. दोनों एक ही आई-बी श्रृंखला मुख्य सीपीयू बोर्ड में प्लग.सही संस्करण सीएनसी के सर्वो सॉफ्टवेयर विन्यास द्वारा निर्धारित किया जाता है ¢ एचआरवी नियंत्रण एचआरवी मॉड्यूल और मिलान सर्वो सॉफ्टवेयर मापदंडों की आवश्यकता होती है.
Q5: A20B-3300-0240 का स्रोत कहां से आता है?
FANUC सीएनसी के बाद के बाजार में A20B-3300 श्रृंखला के सर्वो मॉड्यूल के लिए प्रतिस्थापन और अधिशेष स्टॉक हैं।0240 और निकट से संबंधित दोनों वेरिएंटों का सक्रिय रूप से व्यापार किया जाता है क्योंकि अभी भी उत्पादन में 16i/18i/21i मशीनों का एक बड़ा स्थापित आधार है. स्थापित मॉड्यूल के लेबल से सटीक प्रत्यय (0240) की पुष्टि करेंकिसी भी विनिमय इकाई को स्वीकार करने से पहले एक संगत सीएनसी परीक्षण रिग पर एक कार्यात्मक परीक्षण का अनुरोध करें.
