| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

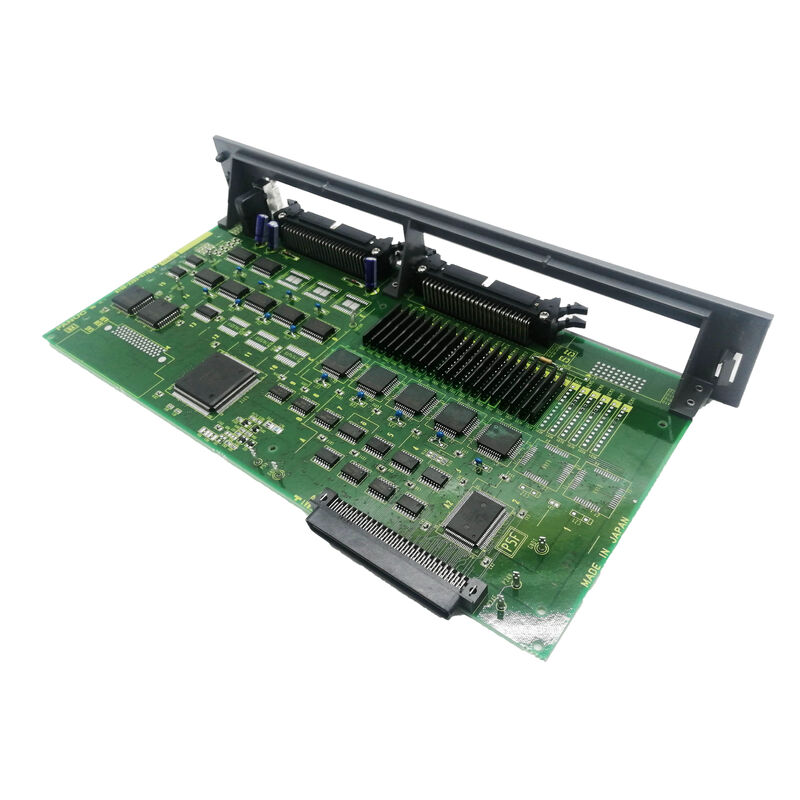

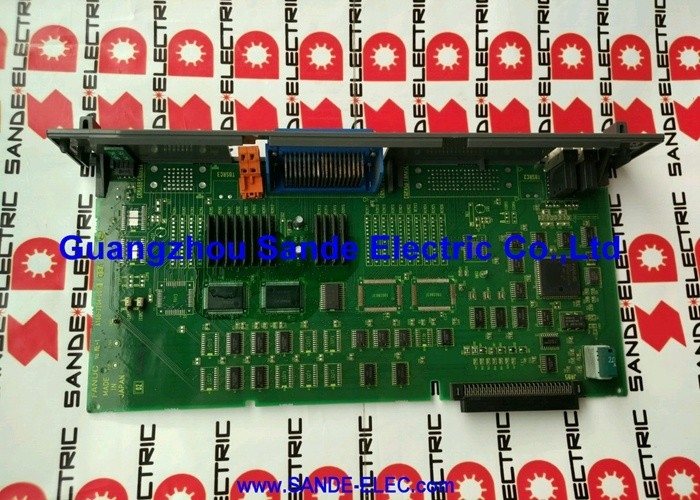

| मॉडल संख्या | ए16बी-2200-0900 |
सीएनसी इलेक्ट्रॉनिक्स पुष्टि करता है: "फैनुक ए16बी-2200-0900 मुख्य कार्ड। 16, 18, और 21 नियंत्रण प्रणालियों की पहली लहर का हिस्सा। यह मुख्य सीपीयू 16 मॉडल ए नियंत्रण श्रृंखला बनाने वाले कई में से एक है।"
"पहली लहर" मुख्य संदर्भ है। सीरीज 16-ए FANUC की सीरीज 16 सीएनसी की पहली मॉडल ए पीढ़ी थी - मॉडल बी संशोधन से पहले प्रारंभिक उत्पादन हार्डवेयर। ये मशीनें अपने परिचय के समय FANUC की सीएनसी क्षमता का प्रतिनिधित्व करती थीं: एक एकीकृत मुख्य बोर्ड आर्किटेक्चर में कॉम्पैक्ट मल्टी-एक्सिस नियंत्रण।
16-ए में "ए" हार्डवेयर पीढ़ी की पहचान करता है - सीरीज 16 हार्डवेयर प्लेटफॉर्म का पहला मॉडल, एक ही मुख्य सीपीयू बोर्ड से एफ-16एम मशीनिंग सेंटर और एफ-16टी टर्निंग सेंटर कॉन्फ़िगरेशन दोनों की सेवा प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| अनुकूल | F-16M (मशीनिंग), F-16T (टर्निंग) |
| अक्ष गणना | 4 |
| एक्सिस इंटरफ़ेस | टाइप ए या टाइप बी |
| धुरा | 1 |
| प्रदर्शन | बेसिक सीआरटी आउटपुट |
| कीबोर्ड | एमडीआई इंटरफ़ेस |
| संचार | आरएस-232सी चैनल |
| प्रतिक्रिया | 4 एनकोडर इनपुट + 4 लीनियर स्केल इनपुट |
| वज़न | 2.40 पाउंड |
सीएनसी इलेक्ट्रॉनिक्स संपूर्ण फ़ंक्शन सेट का विवरण देता है:
4-अक्ष सर्वो नियंत्रण:टाइप ए या टाइप बी इंटरफ़ेस के माध्यम से 4 सर्वो अक्षों तक ड्राइव करता है। दोनों इंटरफ़ेस प्रकार मुख्य सीपीयू को सर्वो एम्पलीफायरों से जोड़ते हैं - टाइप ए एनालॉग वेलोसिटी कमांड का उपयोग करता है; टाइप बी एक सीरियल डिजिटल इंटरफ़ेस (एफएसएसबी का प्रारंभिक अग्रदूत) का उपयोग करता है।
एक धुरी:एक स्पिंडल मोटर के लिए स्पिंडल स्पीड कमांड और फीडबैक इंटरफ़ेस प्रदान करता है।
CRT डिस्प्ले आउटपुट:सीएनसी के सीआरटी मॉनिटर के लिए वीडियो सिग्नल उत्पन्न करता है - प्रोग्राम डिस्प्ले, पैरामीटर एंट्री और डायग्नोस्टिक्स के लिए ऑपरेटर की डिस्प्ले स्क्रीन।
एमडीआई कीबोर्ड:मैन्युअल डेटा प्रविष्टि - प्रोग्राम इनपुट, पैरामीटर परिवर्तन और मैन्युअल जॉग संचालन के लिए एमडीआई कीबोर्ड का प्रबंधन करता है।
आरएस-232सी संचार:सीएनसी और पीसी के बीच प्रोग्राम अपलोड/डाउनलोड के लिए और "ड्रिप फीडिंग" (डीएनसी ऑपरेशन जहां मशीनिंग के दौरान प्रोग्राम को पीसी से स्ट्रीम किया जाता है) के लिए आरएस-232सी सीरियल चैनल प्रदान करता है।
रैखिक पैमाने पर प्रतिक्रिया:4 सर्वो मोटर एनकोडर के अलावा, बोर्ड 4 रैखिक पैमाने के इनपुट का समर्थन करता है - मोटर एनकोडर से स्वतंत्र बंद-लूप फीडबैक के लिए मशीन की स्लाइड से सीधे स्थिति माप की अनुमति देता है।
16-ए सीएनसी मुख्य बोर्ड विफलता:FANUC सीरीज 16-ए मशीनिंग केंद्र सीएनसी फ़ंक्शन खो देता है - कोई डिस्प्ले नहीं, कोई अक्ष नियंत्रण नहीं। A16B-2200-0900 को मुख्य बोर्ड दोष के रूप में पहचाना गया है। प्रतिस्थापन से पूर्ण F-16M सीएनसी संचालन बहाल हो जाता है।
कोर एक्सचेंज रखरखाव:सीरीज 16-ए सीएनसी चलाने वाली एक उत्पादन लाइन एमआरओ इलेक्ट्रिक के कोर एक्सचेंज प्रोग्राम में भाग लेती है - ए16बी-2200-0900 बोर्डों को रोलिंग रखरखाव शेड्यूल पर नवीनीकृत इकाइयों के लिए एक्सचेंज किया जाता है।
Q1: समान A16B-2200-0900 बोर्ड पर F-16M (मशीनिंग) और F-16T (टर्निंग) कॉन्फ़िगरेशन के बीच क्या अंतर है?
A16B-2200-0900 हार्डवेयर F-16M और F-16T दोनों के लिए समान है। अंतर सीएनसी सिस्टम सॉफ्टवेयर में है - मशीनिंग सेंटर सॉफ्टवेयर (मिलिंग के लिए जी-कोड चक्र) बनाम टर्निंग सेंटर सॉफ्टवेयर (टर्निंग के लिए जी-कोड चक्र) से लोड किए गए मॉड्यूल से। एसएमडी मॉड्यूल और बेस बोर्ड हार्डवेयर दोनों कॉन्फ़िगरेशन प्रदान करते हैं।
Q2: 4 अक्षों के लिए "टाइप ए या टाइप बी इंटरफ़ेस" का क्या मतलब है?
टाइप ए एक एनालॉग वेग कमांड इंटरफ़ेस है - मुख्य सीपीयू प्रत्येक अक्ष ड्राइव एम्पलीफायर को कमांड गति का प्रतिनिधित्व करने वाला ±10V एनालॉग वोल्टेज भेजता है। टाइप बी एक सीरियल डिजिटल इंटरफ़ेस है - एक सीरियल प्रोटोकॉल का उपयोग करते हुए एक प्रारंभिक FANUC डिजिटल सर्वो बस। किसी दी गई मशीन में विशिष्ट इंटरफ़ेस प्रकार स्थापित सर्वो ड्राइव द्वारा निर्धारित किया जाता है। दोनों प्री-एफएसएसबी (प्री-फाइबर ऑप्टिक) इंटरफ़ेस प्रौद्योगिकियां हैं।
Q3: क्या A16B-2200-0900 A16B-2202-0860 (श्रृंखला 18-बी मुख्य सीपीयू) के समान है?
नंबर A16B-2200-0900 सीरीज 16-ए मुख्य सीपीयू है - सीरीज 16 प्लेटफॉर्म के लिए एक पुराना मॉडल ए हार्डवेयर पीढ़ी। A16B-2202-0860 सीरीज 18-बी मुख्य सीपीयू है - सीरीज 18 प्लेटफॉर्म के लिए नई मॉडल बी पीढ़ी। विभिन्न हार्डवेयर श्रृंखला (ए16बी-2200 बनाम ए16बी-2202), विभिन्न सीएनसी पीढ़ी (मॉडल ए बनाम मॉडल बी), विनिमेय नहीं।
Q4: क्या A16B-2200-0900 को बदलने के लिए पैरामीटर पुनः लोड करने की आवश्यकता है?
सीएनसी पैरामीटर SRAM मॉड्यूल में रहते हैं। यदि एसआरएएम मॉड्यूल बरकरार हैं और प्रतिस्थापन बोर्ड में स्थानांतरित किए गए हैं, तो सभी पैरामीटर संरक्षित हैं। यदि SRAM डेटा खो जाता है, तो पैरामीटर को बैकअप से पुनर्स्थापित किया जाना चाहिए। किसी भी मुख्य बोर्ड के रखरखाव से पहले हमेशा सभी मापदंडों का बैकअप लें।
