| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2200-0910 |

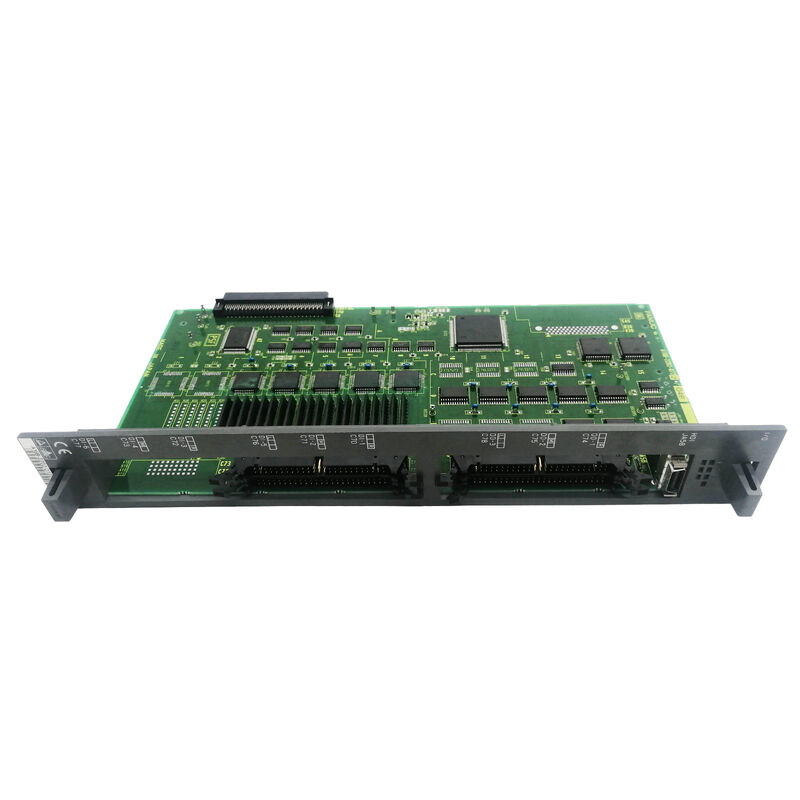

सीरीज 16 सीएनसी आर्किटेक्चर में मुख्य बोर्ड पर विकल्प स्लॉट शामिल हैं जहां अतिरिक्त फ़ंक्शन कार्ड सीएनसी को इसकी आधार क्षमता से परे विस्तारित करते हैं।A16B-2200-0910 "विकल्प 1" स्लॉट पर कब्जा कर लेता है Series 16 नियंत्रक के भीतर एक विशिष्ट निर्दिष्ट स्थिति.
यह बोर्ड एक कार्ड में दो अलग-अलग विस्तारों को जोड़ता हैः
ग्राफिक्स में सुधारःसीरीज 16 बेस मुख्य सीपीयू (A16B-2200-0900) "बेसिक सीआरटी आउटपुट" प्रदान करता है। एक मानक प्रदर्शन क्षमता। विकल्प 1 ग्राफिक्स बोर्ड इस प्रदर्शन कार्य को बढ़ाता है।FANUC श्रृंखला 16 सीएनसी में ग्राफिक्स विकल्प आमतौर पर जोड़ते हैं: उच्च-रिज़ॉल्यूशन डिस्प्ले, कलर डिस्प्ले क्षमता (जब समर्थित हो), टूल पथ ग्राफिक चेक डिस्प्ले और उन्नत ग्राफिक यूजर इंटरफेस स्क्रीन।
RS-232C संचारः"W/RS232" ग्राफिक्स बोर्ड पर एक एकीकृत RS-232C सीरियल इंटरफेस की पहचान करता है। यह एक या अधिक RS-232C संचार चैनलों को सीएनसी प्रणाली में जोड़ता है जो प्रोग्राम ट्रांसफर, डीएनसी ऑपरेशन,या बाह्य उपकरण संचार.
| पैरामीटर | मूल्य |
|---|---|
| स्लॉट | विकल्प 1 |
| सीएनसी | सीरीज 16 (F16) |
| कार्य | ग्राफिक्स + RS-232C |
| प्रकार | विकल्प पीसीबी |
| श्रृंखला | A16B-2200 |
A16B-2200-0910 पर RS-232C इंटरफ़ेस व्यावहारिक मशीन की जरूरतों को पूरा करता हैः
कार्यक्रम अपलोड/डाउनलोडःसीएनसी एसआरएएम (सीमित क्षमता) में भाग कार्यक्रमों को संग्रहीत करता है। आरएस-232सी सीएनसी और एक पीसी के बीच द्विदिशात्मक कार्यक्रम हस्तांतरण की अनुमति देता है।
डीएनसी (प्रत्यक्ष संख्यात्मक नियंत्रण):आरएस-232सी मशीनिंग के दौरान पीसी से सीधे सीएनसी के प्रोग्राम बफर में बड़े कार्यक्रमों की स्ट्रीमिंग को सक्षम करता है।लंबे कार्यक्रम जो सीएनसी के एसआरएएम स्टोरेज से अधिक हैं, उन्हें स्टोरेज सीमाओं के बिना डीएनसी के माध्यम से वास्तविक समय में आपूर्ति की जा सकती है.
बाहरी उपकरण कनेक्शनःपरिधीय यंत्र ∙ बारकोड रीडर, नेटवर्क एडाप्टर, या कस्टम इंटरफ़ेस यंत्र ∙ मानक सीएनसी कार्यों से परे मशीन उपकरण एकीकरण के लिए आरएस-232सी पोर्ट से कनेक्ट हो सकते हैं।
सीरीज 16 सीएनसी ग्राफिक विकल्प त्रुटिःएक FANUC सीरीज 16 सीएनसी अपने ग्राफिकल चेक फ़ंक्शन खो देता है ऑपरेटर अब काटने से पहले उपकरण पथों को नेत्रहीन सत्यापित नहीं कर सकता है। A16B-2200-0910 को दोष के रूप में पहचाना जाता है।प्रतिस्थापन दोनों ग्राफिक्स और RS-232C समारोह को बहाल करता है.
डीएनसी कार्यक्रम आपूर्ति बहालःसीरीज 16 सीएनसी में आरएस-232सी संचार खो जाता है, डीएनसी प्रोग्राम की आपूर्ति विफल हो जाती है, जिससे ऑपरेटरों को मेमोरी कार्ड से मैन्युअल रूप से प्रोग्राम लोड करने के लिए मजबूर किया जाता है। A16B-2200-0910 पर आरएस-232सी फ़ंक्शन पुष्टि की गई गलती है.प्रतिस्थापन डीएनसी ऑपरेशन बहाल करता है।
Q1: क्या A16B-2200-0910 केवल सीरीज 16-A में काम करता है, या सीरीज 16-B और सीरीज 18 में भी?
विवरण में "F16" पदनाम ("PCB ¢ OPTION 1 GRAPHIC F16") विशेष रूप से श्रृंखला 16 की पहचान करता है।चाहे यह बोर्ड श्रृंखला 16-बी (बाद में हार्डवेयर पीढ़ी) या श्रृंखला 18 के साथ संगत है विकल्प स्लॉट कनेक्टर विनिर्देश और सीएनसी के हार्डवेयर संशोधन पर निर्भर करता हैसीरीज 16बी या सीरीज 18 प्रणाली में स्थापित करने से पहले लागू FANUC सीरीज 16 के रखरखाव दस्तावेज से पुष्टि करें।
प्रश्न 2: ग्राफिक डिस्प्ले का क्या लाभ है जो A16B-2200-0910 आधार A16B-2200-0900 डिस्प्ले पर जोड़ता है?
आधार मुख्य सीपीयू "मूल सीआरटी आउटपुट" प्रदान करता है जो प्रोग्राम डिस्प्ले और पैरामीटर संपादन के लिए आवश्यक बुनियादी डिस्प्ले है।ग्राफिक विकल्प (A16B-2200-0910) उन्नत ग्राफिक्स को सक्षम करता है ¢ आम तौर पर उपकरण पथ ग्राफिक जांच सहित (मशीनरी से पहले या दौरान एक जी-कोड कार्यक्रम से काटने के पथ को देखने), जो आधार विन्यास में अनुपस्थित है।
Q3: क्या A16B-2200-0910 पर RS-232C सीरीज 16-A सीएनसी पर एकमात्र सीरियल पोर्ट है?
आधार मुख्य बोर्ड (A16B-2200-0900) पहले से ही RS-232C चैनलों को "पैरामीटर अपलोड/डाउनलोड या ड्रिप फीडिंग के लिए प्रदान करता है।" A16B-2200-0910 अतिरिक्त RS-232C क्षमता जोड़ता है समवर्ती कनेक्शन के लिए अधिक बंदरगाहों प्रदान करने (डीएनसी के लिए पीसी), डेटा संग्रह के लिए अलग उपकरण, बाहरी संचार) एक पोर्ट साझा किए बिना।
Q4: क्या A16B-2200-0910 को बदलने से सीएनसी पैरामीटर या प्रोग्राम प्रभावित होते हैं?
नहीं. सीएनसी पैरामीटर और कार्यक्रम मुख्य सीपीयू बोर्ड पर एसआरएएम और एफआरओएम मॉड्यूल में रहते हैं। विकल्प बोर्ड में कोई संग्रहीत सीएनसी डेटा नहीं होता है। A16B-2200-0910 को बदलने से किसी भी संग्रहीत मशीनिंग डेटा को प्रभावित नहीं होता है।
