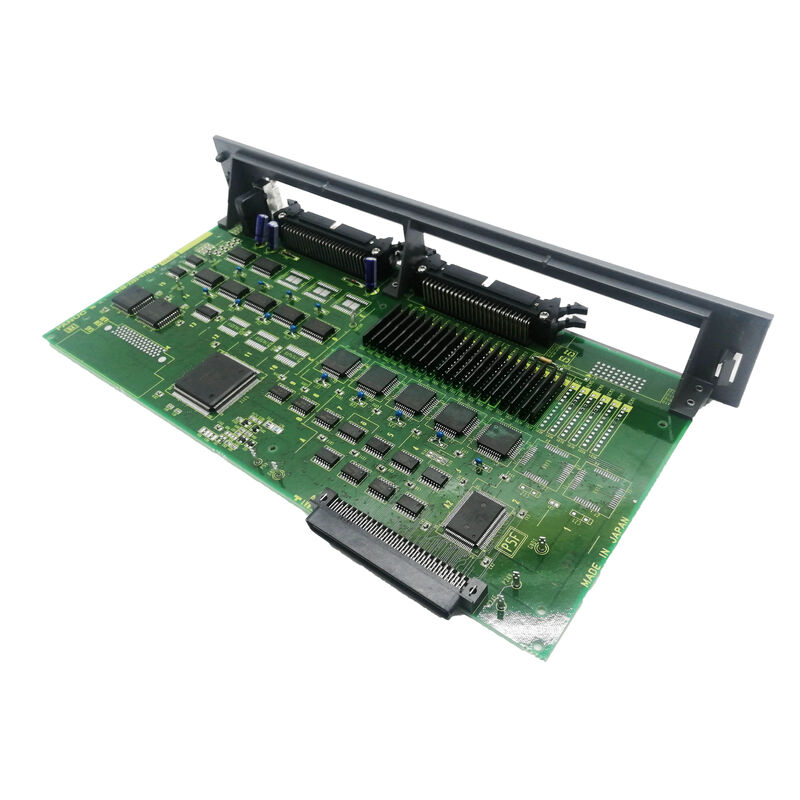

A16B-2200-0918 Fanuc पीसीबी बोर्ड A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918∙ FANUC सीरीज 16/18 विकल्प 1 ग्राफिक और रिमोट बफर पीसीबी CRT वीडियो / DNC / विस्तारित ग्राफिक्स रैम / F16B

एक विकल्प बोर्ड में दो उन्नत कार्य

A16B-2200-0918 अपने विकल्प 1 स्लॉट में दो महत्वपूर्ण सीएनसी क्षमता विस्तार को जोड़ती हैः

विस्तारित रैम के साथ ग्राफिक डिस्प्ले प्रोसेसिंग:"विस्तारित ग्राफिक सीपीयू रैम" इस बोर्ड पर। This expanded memory allows the graphics processor to maintain higher-resolution display content and more complex graphical interface states — including tool path graphic check displays — without the memory constraints of the base main board's display function.

दूरस्थ बफर संचारःरिमोट बफर FANUC की हाई-स्पीड DNC इंटरफेस तकनीक है। मानक RS-232C DNC के विपरीत (जो मामूली बाउड दरों पर वास्तविक समय में प्रोग्राम डेटा स्ट्रीम करता है), रिमोट बफर प्रदान करता हैः

• एक बड़ा ऑनबोर्ड मेमोरी बफर जो एक मेजबान कंप्यूटर से उच्च गति पर प्रोग्राम डेटा को पूर्व-लोड करता है
• सीएनसी इस स्थानीय बफर से अपनी गति से पढ़ता है, होस्ट कंप्यूटर की वास्तविक समय उपलब्धता से स्वतंत्र
• High-speed interface eliminates communication timing issues that can interrupt machining These two functions together — enhanced graphics and high-speed DNC — address the two most common capability limitations on Series 16/18 CNC machine tools in demanding production environments.

प्रमुख विनिर्देश

रिमोट बफर बनाम मानक RS-232C डीएनसी

रिमोट बफर और मानक RS-232C डीएनसी के बीच अंतर व्यावहारिक हैः

मानक RS-232C DNC (जैसा कि A16B-2200-0910 पर):मेजबान पीसी एक समय में एक प्रोग्राम ब्लॉक भेजता है क्योंकि सीएनसी उन्हें निष्पादित करता है। यदि पीसी में अन्य कार्यों के कारण कोई प्रसंस्करण देरी होती है, तो नेटवर्क लेग,या सॉफ्टवेयर ओवरहेड ️ सीएनसी के ब्लॉक बफर खाली चला जाता हैयह एक क्षणिक फीडर दर में गिरावट का कारण बनता है (कटिंग गति में एक श्रव्य और दृश्यमान रुकावट) जिसे "डीएनसी stutter" के रूप में जाना जाता है।

रिमोट बफरःमेजबान पूरे (या कार्यक्रम का बड़ा हिस्सा) को उच्च गति से या मशीनिंग के दौरान A16B-2200-0918 पर रिमोट बफर मेमोरी में डाउनलोड करता है।सीएनसी अपने स्थानीय बफर से पढ़ता है जो हमेशा डेटा के साथ तैयार होता है जिससे पीसी टाइमिंग निर्भरता समाप्त हो जाती है. डीएनसी कांपना समाप्त हो जाता है. पूर्ण प्रोग्राम फीडर दर पर सटीक मशीनिंग, यहां तक कि बहुत लंबे कार्यक्रमों के साथ, बिना किसी रुकावट के बनाए रखा जाता है.

अनुप्रयोग परिदृश्य

प्रेसिजन मरकज और मोल्ड मशीनिंग:सीरीज 16-बी सीएनसी डाई-एंड-मोल्ड मशीनिंग सेंटर के लिए डीएनसी आपूर्ति की आवश्यकता होती है बड़ी उपकरण पथ फ़ाइलें (सैकड़ों हजारों ब्लॉक) । मानक डीएनसी अस्वीकार्य सतह के निशान का उत्पादन करता है।A16B-2200-0918 के रिमोट बफर बग़ैर खटखटाए त्रुटिहीन ब्लॉक आपूर्ति प्रदान करता है.

डीएनसी विफलता के साथ ग्राफिक्स बोर्ड त्रुटिःसीरीज 16/18 सीएनसी एक साथ अपनी ग्राफिकल चेक क्षमता और रिमोट बफर डीएनसी संचार दोनों खो देता है। ए 16 बी-2200-0918 की पहचान की जाती है। प्रतिस्थापन दोनों कार्यों को बहाल करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A16B-2200-0910 (विकल्प 1 ग्राफिक + RS-232) और A16B-2200-0918 (विकल्प 1 ग्राफिक + रिमोट बफर) के बीच अंतर क्या है?

A16B-2200-0910 पहले की श्रृंखला 16 (F16 मॉडल) की सेवा करता है, जिसमें ग्राफिक्स और मानक RS-232C संचार जोड़ा गया है। A16B-2200-0918 श्रृंखला 16-B (F16B मॉडल) की सेवा करता है,संचार को RS-232C से रिमोट बफर में अपग्रेड करना, बफ़र्ड डीएनसी इंटरफ़ेस जो डीएनसी टाइमिंग मुद्दों को समाप्त करता है। उद्धरण A16B-2200-0918 पर, बुनियादी विकल्प बोर्ड के मुकाबले बढ़ी हुई क्षमता को दर्शाता है।

Q2: क्या कोर एक्सचेंज का मतलब है कि दोषपूर्ण बोर्ड को वापस किया जाना चाहिए?

हाँ. "कोर प्रतिस्थापन की आवश्यकता है" के लिए A16B-2200-0918. एक प्रतिस्थापन बोर्ड की आपूर्ति की जाती है और दोषपूर्ण बोर्ड को कोर के रूप में वापस किया जाना चाहिए। विनिमय क्रेडिट शुद्ध लागत को कम करता है।मानक खरीद के विपरीत, कोर का प्रतिस्थापन वैकल्पिक नहीं है, दोषपूर्ण इकाई प्रस्तुत की जानी चाहिए।

Q3: यदि A16B-2200-0918 विफल हो जाता है, तो क्या DNC ऑपरेशन पूरी तरह से बंद हो जाता है?

यदि रिमोट बफर हार्डवेयर विफल हो जाता है, तो रिमोट बफर डीएनसी मोड अब उपलब्ध नहीं है। सीएनसी अभी भी अन्य बंदरगाहों के माध्यम से मानक आरएस -232 सी संचार का समर्थन कर सकता है।क्या सीएनसी एक बिगड़ा डीएनसी मोड में काम करना जारी रख सकते हैं विशिष्ट मशीन विन्यास पर निर्भर करता है और क्या वैकल्पिक सीरियल पोर्ट ड्रिप-फीड डीएनसी के लिए उपलब्ध हैं.

Q4: क्या A16B-2200-0918 को बदलने के लिए किसी भी DNC संचार पैरामीटर को पुनः दर्ज करने की आवश्यकता है?

संचार मापदंडों (बाउड दर, स्टॉप बिट्स, समता, दूरस्थ बफर सेटिंग्स) सीएनसी के मुख्य पैरामीटर SRAM में संग्रहीत हैं विकल्प बोर्ड में नहीं।मौजूदा संचार मापदंडों को स्वचालित रूप से पुनः लागू किया जाता है. उत्पादन में लौटने से पहले एक परीक्षण कार्यक्रम हस्तांतरण के साथ डीएनसी संचार की पुष्टि करें.

Q5: क्या A16B-2200-0918 FANUC सीरीज 18 मशीनों के साथ भी संगत है?

"FANUC श्रृंखला 16/18 सीएनसी नियंत्रण प्रणाली" के साथ संगतता। श्रृंखला 16 और 18 एक ही विकल्प बोर्ड वास्तुकला साझा करते हैं, और विकल्प 1 स्लॉट दोनों प्लेटफार्मों पर एक ही बोर्ड स्वीकार करता है।सूची में "एफ16बी" पदनाम 16/18 बी पीढ़ी के प्लेटफार्म परिवार को संदर्भित करता है।.
