| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0313 |

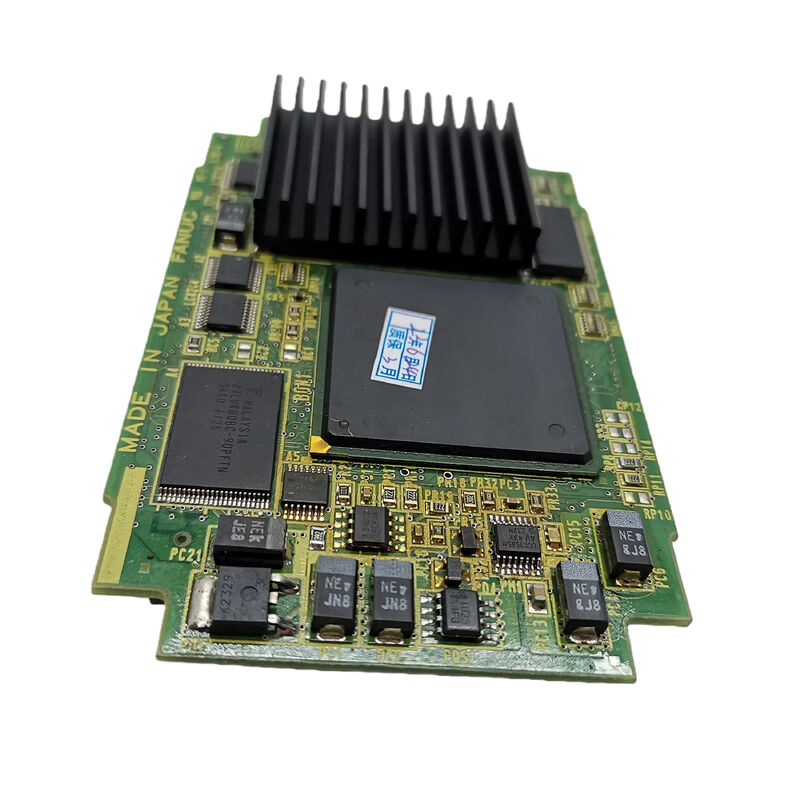

FANUC सीरीज 0i-C (F0i-C) 0i सीएनसी प्लेटफॉर्म की तीसरी पीढ़ी है।A20B-3300-0313 का इंटेल पेंटियम प्रोसेसर पहले की 0i-A पीढ़ी के 486DX2 वर्ग के हार्डवेयर से एक महत्वपूर्ण कदम है:
प्रसंस्करण वास्तुकला:पेंटियम एक सुपरस्केलर पाइपलाइन पेश करता है जो प्रति घड़ी चक्र (प्रति चक्र 486 के एकल निर्देश के विपरीत) दो निर्देशों को निष्पादित करने में सक्षम है।
सीएनसी कार्य जो कम्प्यूटिंग-बाउंड हैं ️ कई समवर्ती अक्षों के साथ जटिल इंटरपोलेशन,उच्च-आगामी ब्लॉक गिनती पेंटियम का थ्रूपुट लाभ प्रति मिलीसेकंड अधिक प्रोग्राम ब्लॉक संसाधित करने के लिए अनुवाद करता है.
व्यापक डेटा पथःपेंटियम का 64-बिट बाहरी डेटा बस (486 के 32-बिट के विपरीत) प्रति घड़ी चक्र मेमोरी बैंडविड्थ को दोगुना करता है।मेमोरी-गहन सीएनसी संचालन के लिए ️ बड़े प्रोग्राम ब्लॉकों को आगे देखने वाले बफर में लोड करना, वास्तविक समय में पैरामीटर तालिकाओं को संभालते हुए, उच्च बैंडविड्थ CPU के मेमोरी पर प्रतीक्षा समय को कम करती है।
32 एमबी एसडीआरएएमःA20B-3300-0313 सीपीयू मॉड्यूल पर सीधे 32 एमबी एसडीआरएएम को एकीकृत करता है। एसडीआरएएम (सिंक्रोनस डीआरएएम) सिस्टम घड़ी के साथ अपने संचालन को सिंक्रनाइज़ करता है, असिंक्रोनस डीआरएएम की प्रतीक्षा स्थितियों को समाप्त करता है।उन्नत विकल्पों के साथ सक्रिय पूर्ण 0i-C सॉफ्टवेयर सूट चलाने वाले एक सीएनसी के लिए, 32 एमबी आवश्यक कार्य स्थान प्रदान करता है।
| पैरामीटर | मूल्य |
|---|---|
| प्रोसेसर | इंटेल पेंटियम वर्ग |
| स्मृति | 32 एमबी एसडीआरएएम |
| सीएनसी प्रणाली | FANUC सीरीज 0i-C (F0i-C) |
| बोर्ड का प्रकार | प्लग-इन सीपीयू मॉड्यूल |
| श्रृंखला | A20B-3300 |
| आधिकारिक विवरण | पीसीबी - एफ0आई-सी सीपीयू पेंटियम एसडीआरएएम 32 एमबी |
fanuc-controller.com के विवरण में कहा गया है कि A20B-3300-0313 को "FANUC सीएनसी नियंत्रकों (जैसे, एम्बेडेड ईथरनेट और उन्नत प्रसंस्करण आवश्यकताओं के साथ श्रृंखला 21i) में उपयोग के लिए डिज़ाइन किया गया है।" पेंटियम प्रोसेसर और 32MB SDRAM क्षमता 0i-C/21i पीढ़ी की उन्नत सुविधाओं का समर्थन करती है:
0i-C सीएनसी सीपीयू मॉड्यूल की विफलताःसीरीज 0i-सी सीएनसी प्रोसेसर स्तर की गलती ¢ अलार्म विकसित करता है जो सीपीयू कार्ड की विफलता, सीएनसी स्टॉल के आधे रास्ते बूट या अंतराल प्रणाली रीसेट की ओर इशारा करता है।A20B-3300-0313 सीपीयू मॉड्यूल को बदलने से किसी अन्य मॉड्यूल को प्रभावित किए बिना प्रोसेसिंग कोर को बहाल किया जाता है.
योजनाबद्ध सीपीयू मॉड्यूल प्रतिस्थापनःलंबे समय तक चलने वाली 0i-C सीएनसी वाली एक उच्च उत्पादन मशीन एक निवारक रखरखाव कार्यक्रम के हिस्से के रूप में A20B-3300-0313 की जगह लेती है, जो सीपीयू मॉड्यूल के सेवा जीवन को रीसेट करती है।
प्रश्न 1: क्या A20B-3300-0313 के लिए एसडीआरएएम को स्थापित करने के बाद कॉन्फ़िगर या परीक्षण करना आवश्यक है?
SDRAM सीधे A20B-3300-0313 मॉड्यूल में एकीकृत है ∙ इसे अलग से कॉन्फ़िगरेशन या परीक्षण की आवश्यकता नहीं है। प्रतिस्थापन को स्थापित करने के बाद पहली बार पावर-अप पर,सीएनसी के पीओएसटी (पावर-ऑन स्व परीक्षण) स्वचालित रूप से स्टार्टअप अनुक्रम के हिस्से के रूप में एसडीआरएएम परीक्षण करता हैइस चरण में किसी भी एसडीआरएएम दोष का पता लगाने से सीएनसी सामान्य संचालन तक पहुंचने से पहले सिस्टम अलार्म उत्पन्न होता है।
Q2: A20B-3300-0313 की तुलना A20B-3300-0475 (A3 प्रकार, 128MB DRAM) से कैसे की जाती है?
दोनों A20B-3300 श्रृंखला में प्लग-इन सीपीयू मॉड्यूल हैं, लेकिन विभिन्न सीएनसी पीढ़ियों के लिएः
0313 पर 32MB SDRAM बनाम 0475 पर 128MB उनके संबंधित सीएनसी पीढ़ियों के सॉफ्टवेयर पदचिह्न और प्रसंस्करण आवश्यकताओं को दर्शाता है। ये मॉड्यूल विनिमेय नहीं हैं।
Q3: यदि A20B-3300-0313 दोषपूर्ण है तो क्या जांच की जानी चाहिए?
सीपीयू मॉड्यूल को बदलने से पहलेः मुख्य बोर्ड स्लॉट के पावर सप्लाई रेल की विनिर्देशों के अनुसार (5V और 3.3V, यदि लागू हो); FROM मॉड्यूल को ठीक से बैठाया गया और क्षतिग्रस्त नहीं होने की पुष्टि करें;जाँच करें कि SRAM बैटरी स्वस्थ है (एक विफल SRAM बैटरी सीपीयू दोषों की नकल करने वाले लक्षण पैदा कर सकती है)यदि सभी बाह्य कारकों की पुष्टि सही है और सिस्टम अलार्म सीपीयू स्तर के दोषों की ओर इशारा करते हैं, तो A20B-3300-0313 प्रतिस्थापन उपयुक्त है।
Q4: क्या A20B-3300-0313 पर पेंटियम प्रोसेसर एक मानक इंटेल उपभोक्ता CPU है या एक FANUC-विशिष्ट एम्बेडेड संस्करण है?
FANUC सीएनसी मॉड्यूल में प्रयुक्त पेंटियम-क्लास प्रोसेसर इंटेल पेंटियम आर्किटेक्चर का एक एम्बेडेड औद्योगिक संस्करण है, जिसे विस्तारित तापमान सीमा, विश्वसनीयता विनिर्देशों,औद्योगिक सीएनसी अनुप्रयोगों के लिए दीर्घायु उपलब्धता आवश्यकताएंयह एक मानक डेस्कटॉप पीसी पेंटियम के समान डिवाइस नहीं है, हालांकि यह एक ही निर्देश सेट वास्तुकला का उपयोग करता है।
