| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0331 |

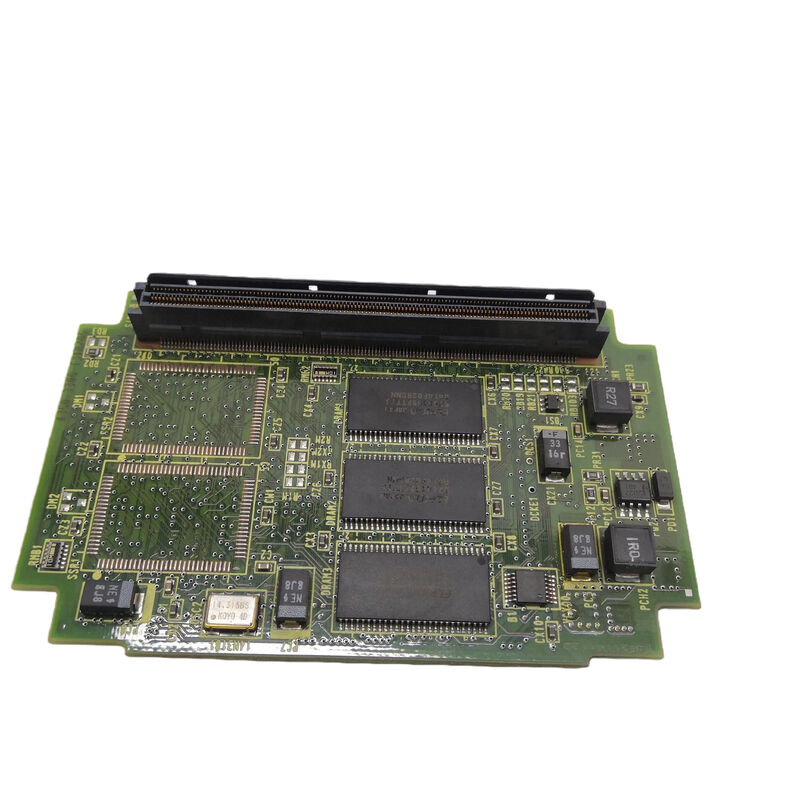

A20B-3300-0331 के विवरण में "WINDOWS CE" पदनाम है - इसकी पहचान एक CPU बोर्ड के रूप में होती है जो Microsoft Windows CE एम्बेडेड ऑपरेटिंग सिस्टम चलाता है। यह A20B-3300 CPU मॉड्यूल परिवार के भीतर एक अलग श्रेणी है: जहां अधिकांश A20B-3300 बोर्ड सीधे FANUC के मालिकाना CNC कर्नेल को चलाते हैं, एक Windows CE CPU बोर्ड पीसी फ़ंक्शन परत को चलाता है।
FANUC सीएनसी में विंडोज़ सीई:FANUC ने कुछ सीएनसी प्लेटफार्मों के लिए विंडोज सीई-आधारित पीसी फ़ंक्शन विकल्प की पेशकश की - सीएनसी कर्नेल के साथ हल्के एम्बेडेड विंडोज वातावरण को चलाने की अनुमति दी। यह प्रदान किया गया:
कस्टम ऑपरेटर इंटरफ़ेस:मशीन निर्माता Windows CE-संगत टूल का उपयोग करके HMI स्क्रीन विकसित कर सकते हैं - FANUC PC फ़ंक्शन विकल्प की पूर्ण Windows XP आवश्यकताओं के बिना मशीन-विशिष्ट ऑपरेटर इंटरफ़ेस प्रस्तुत करते हैं।
डेटा कनेक्टिविटी:विंडोज़ सीई ने टीसीपी/आईपी नेटवर्किंग, सीरियल संचार और मानक औद्योगिक डेटा एक्सचेंज प्रोटोकॉल का समर्थन किया - सीएनसी को फैक्ट्री नेटवर्क, डीएनसी सिस्टम और एम्बेडेड ओएस वातावरण के भीतर उत्पादन निगरानी सॉफ्टवेयर से कनेक्ट करने में सक्षम बनाया।
हल्का रनटाइम:विंडोज़ सीई को औद्योगिक एम्बेडेड हार्डवेयर के लिए डिज़ाइन किया गया था - इसमें पूर्ण डेस्कटॉप विंडोज़ की तुलना में बहुत कम मेमोरी और प्रोसेसर प्रदर्शन की आवश्यकता होती है, जो इसे सीएनसी सीपीयू मॉड्यूल के सीमित कंप्यूटिंग वातावरण के लिए उपयुक्त बनाता है।
| पैरामीटर | कीमत |
|---|---|
| ओएस | विंडोज़ सीई (एम्बेडेड) |
| प्रकार | सीपीयू पीसीबी |
| शृंखला | A20B-3300 |
| वर्ग | फैनुक नियंत्रण पीसीबी |
| सेवा | फैनुकवर्ल्ड: उपलब्धता के लिए कॉल करें |
A20B-3300 श्रृंखला में विभिन्न सीएनसी कार्यों को पूरा करने वाले कई अलग-अलग प्रोसेसर कार्ड प्रकार शामिल हैं। इस श्रृंखला के भीतर 033x रेंज परिवार के मध्य में बैठती है - मानक पेंटियम सीपीयू मॉड्यूल (031x) के बाद और एफएसएसबी सर्वो मॉड्यूल रेंज (039x-044x) से पहले। अन्य पुष्टिकृत A20B-3300-033x बोर्डों में शामिल हैं:
ए20बी-3300-0331:विंडोज़ सीई सीपीयू पीसीबी - यह उत्पादए20बी-3300-0312:21i-B (आसन्न परिवार) के लिए पेंटियम 16MB CPUए20बी-3300-0390/0391:C5410A FSSB सर्वो कार्ड (बाद में उसी श्रृंखला में)
सीएनसी पीसी फ़ंक्शन बोर्ड दोष:विंडोज़ सीई-आधारित पीसी फ़ंक्शन के साथ एक FANUC सीएनसी प्रणाली ओएस-स्तरीय विफलताओं को विकसित करती है - विंडोज़ सीई वातावरण शुरू होने में विफल रहता है या क्रैश हो जाता है, जबकि सीएनसी स्वयं सामान्य रूप से जारी रहता है। A20B-3300-0331 को दोष के रूप में पहचाना गया है। प्रतिस्थापन विंडोज़ सीई पीसी फ़ंक्शन को पुनर्स्थापित करता है।
सीएनसी नियंत्रण प्रणाली रखरखाव:विंडोज़ सीई इंटरफ़ेस वाला एक FANUC सीएनसी इलेक्ट्रॉनिक्स रखरखाव से गुजरता है। A20B-3300-0331 को एम्बेडेड Windows CE वातावरण को ज्ञात-अच्छी स्थिति में पुनर्स्थापित करने के लिए प्रतिस्थापित किया गया है।
Q1: क्या A20B-3300-0331 सीएनसी मशीनिंग फ़ंक्शन चलाता है, या केवल पीसी फ़ंक्शन परत चलाता है?
A20B-3300-0331 को "WINDOWS CE CPU PCB" के रूप में पहचाना जाता है - यह पीसी फ़ंक्शन परत के लिए Windows CE ऑपरेटिंग वातावरण प्रदान करता है। सीएनसी के मुख्य मशीनिंग कार्य (सर्वो नियंत्रण, इंटरपोलेशन, पीएमसी निष्पादन) विंडोज सीई वातावरण से अलग सीएनसी कर्नेल आर्किटेक्चर पर चलते हैं। A20B-3300-0331 की विफलता पीसी फ़ंक्शन इंटरफ़ेस को प्रभावित करती है लेकिन सीएनसी की मौलिक मशीनिंग क्षमता को नहीं।
Q2: A20B-3300-0331 Windows CE के किस संस्करण का समर्थन करता है?
A20B-3300-0331 द्वारा समर्थित Windows CE संस्करण बोर्ड पर स्थापित FANUC सॉफ़्टवेयर और लागू FANUC हार्डवेयर और सॉफ़्टवेयर रखरखाव दस्तावेज़ द्वारा निर्धारित किया जाता है। Windows CE संस्करण 3.0, 4.x, 5.0, और 6.0 में मौजूद था - प्रत्येक अलग एपीआई संगतता के साथ। लागू FANUC सिस्टम दस्तावेज़ से पुष्टि करें कि यह बोर्ड किस CE संस्करण का समर्थन करता है।
Q3: क्या A20B-3300-0331 को बदलने से सीएनसी पैरामीटर या प्रोग्राम प्रभावित होते हैं?
सीएनसी पैरामीटर और पार्ट प्रोग्राम एसआरएएम और एफआरओएम मॉड्यूल में सीएनसी मुख्य बोर्ड पर या उसके पास संग्रहीत होते हैं - विंडोज सीई सीपीयू पीसीबी से अलग। A20B-3300-0331 को बदलने से सीएनसी मशीनिंग डेटा प्रभावित नहीं होता है। किसी भी कस्टम एचएमआई एप्लिकेशन या विंडोज सीई वातावरण में संग्रहीत डेटा को प्रतिस्थापन के बाद बैकअप से बहाली की आवश्यकता हो सकती है।
Q4: FANUC CNC पर Windows CE से कौन से औद्योगिक अनुप्रयोग लाभान्वित होते हैं?
FANUC CNC पर Windows CE सक्षम करता है: कस्टम ऑपरेटर टच स्क्रीन (मानक FANUC MDI इंटरफ़ेस से परे), पीसी के बिना स्थानीय डेटा संग्रह, मानक औद्योगिक संचार प्रोटोकॉल का उपयोग करके प्लांट-स्तरीय सिस्टम के साथ एकीकरण, और स्वचालित भाग पहचान और प्रोग्राम चयन के लिए बारकोड/आरएफआईडी रीडर इंटरफेस।
