| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0341 |

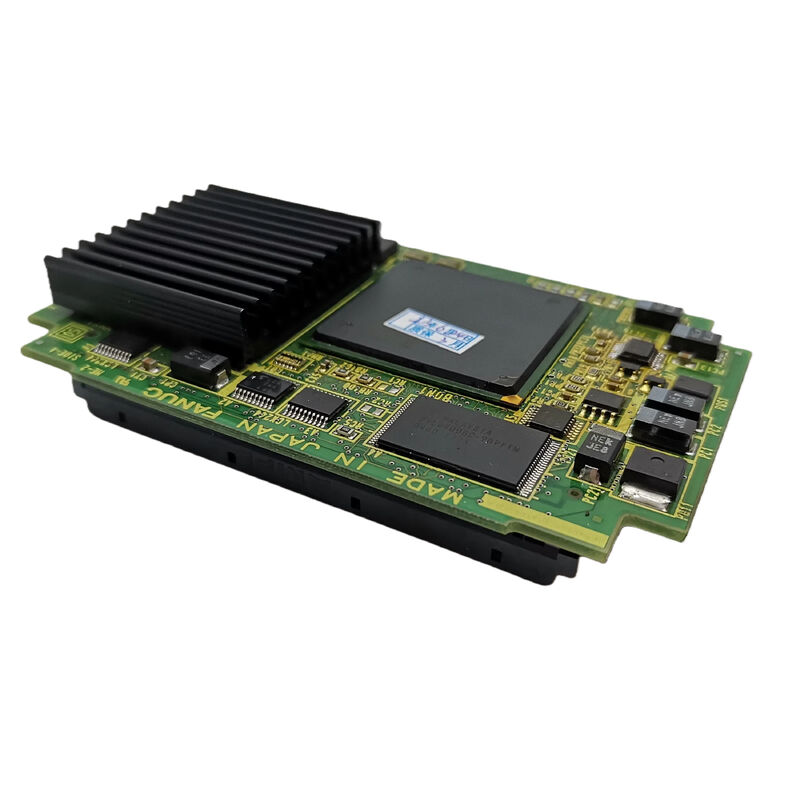

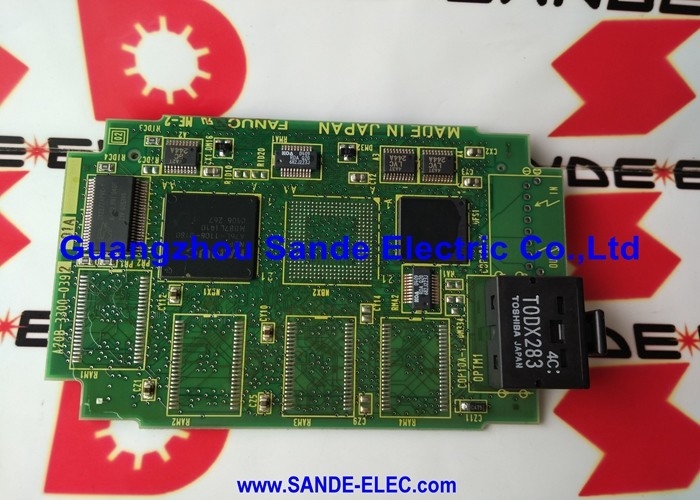

A20B-3300-0341 एक प्लग-इन मॉड्यूल में दो ऑपरेटर इंटरफ़ेस कार्यों को जोड़ती हैः
एलसीडी डिस्प्ले ड्राइवरःसीएनसी अपनी स्क्रीन की सामग्री को प्रदर्शित आंकड़ों के रूप में उत्पन्न करता है। अक्ष की स्थिति, कार्यक्रम सूची, अलार्म संदेश, मेनू।A20B-3300-0341 इस डेटा लेता है और सही वीडियो संकेत के साथ एलसीडी पैनल ड्राइव: समय (क्षैतिज सिंक्रनाइज़ेशन, ऊर्ध्वाधर सिंक्रनाइज़ेशन, पिक्सेल घड़ी), रंग डेटा (आरजीबी), और बैकलाइट कंट्रोल कमांड। एलसीडी पैनल ठीक से दिखाता है कि सीएनसी के डिस्प्ले सॉफ्टवेयर ने क्या प्रस्तुत किया है।
एमडीआई कीबोर्ड इंटरफ़ेसःएमडीआई (मैनुअल डेटा इनपुट) मैन्युअल प्रोग्राम प्रविष्टि, पैरामीटर परिवर्तन और जॉग ऑपरेशन के लिए सीएनसी का कीबोर्ड है। A20B-3300-0341 एमडीआई कीबोर्ड मैट्रिक्स को स्कैन करता है, कुंजी दबाए जाने का पता लगाता है,संकेतों को डिबॉन्स करता है, और कार्रवाई के लिए सीएनसी के मुख्य प्रोसेसर को कुंजी कोड की रिपोर्ट करता है।
एक मॉड्यूल पर इन दो कार्यों का संयोजन ऑपरेटर पैनल कनेक्शन को सरल बनाता है ∙ एक प्लग-इन कार्ड ऑपरेटर इंटरफ़ेस की पूरी हार्डवेयर परत को संभालता है।
| पैरामीटर | मूल्य |
|---|---|
| संगत | 0i-B, 16i-B, 18i-B, 21i-B |
| कार्य | एलसीडी ड्राइव + एमडीआई कीबोर्ड इंटरफ़ेस |
| ग्राफिक्स | हाँ (ग्राफिक्स प्रोसेसिंग शामिल) |
| स्थापना | प्लग-इन मॉड्यूल |
| श्रृंखला | A20B-3300 |
"ग्राफिक्स मॉड्यूल" पदनाम पुष्टि करता है कि A20B-3300-0341 केवल वीडियो सिग्नल टाइमिंग से अधिक संभालता है। ग्राफिक्स प्रसंस्करण में शामिल हैंः
अक्षर प्रतिपादनःConverting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.
ग्राफिकल तत्व:सीएनसी डिस्प्ले स्क्रीन में ग्राफिकल घटक शामिल होते हैं, एक्सिस पोजीशन बारग्राफ, प्रोग्राम स्ट्रक्चर डिस्प्ले, अलार्म इंडिकेटर ग्राफिक्स, और (कुछ कॉन्फ़िगरेशन में) बुनियादी टूल पथ विज़ुअलाइज़ेशन।ग्राफिक्स मॉड्यूल इन तत्वों को संसाधित करता है.
स्क्रीन संरचनाःएलसीडी पैनल को चलाने से पहले पाठ, ग्राफिक्स और पृष्ठभूमि तत्वों से पूरी स्क्रीन छवि को इकट्ठा करना।
16i-B डिस्प्ले दोषःएक FANUC 16i-B सीएनसी में डिस्प्ले समस्या विकसित होती है ️ आंशिक स्क्रीन भ्रष्टाचार, यादृच्छिक वर्ण, या पूर्ण डिस्प्ले हानि जबकि सीएनसी मशीनिंग जारी रखता है। A20B-3300-0341 की पहचान की जाती है।प्रतिस्थापन पूर्ण एलसीडी डिस्प्ले और एमडीआई कीबोर्ड फ़ंक्शन को बहाल करता है.
0i-B सीएनसी डिस्प्ले मॉड्यूल स्पेयर:0i-B सीएनसी मशीनों के साथ एक उत्पादन सुविधा में एक A20B-3300-0341 स्पेयर पार्ट्स हैं, यह उनकी 18i-B और 21i-B मशीनों को भी कवर करती है, जिससे उन्हें अलग-अलग स्पेयर पार्ट्स रखने की आवश्यकता कम हो जाती है।
Q1: क्या A20B-3300-0341 की विफलता सीएनसी को मशीनिंग से रोकती है?
डिस्प्ले/एमडीआई मॉड्यूल ऑपरेटर इंटरफेस को संभालता है स्क्रीन डिस्प्ले और कीबोर्ड इनपुट। यदि यह विफल हो जाता है, तो सीएनसी के मशीनिंग कार्य (सर्वो अक्ष, पीएमसी, प्रोग्राम निष्पादन) मुख्य सीपीयू पर जारी रहते हैं।ऑपरेटर स्क्रीन नहीं देख सकता या कमांड दर्ज नहीं कर सकता, जिससे सुरक्षित संचालन असंभव हो जाता है। दोष को दूर करने से पहले सीएनसी को सुरक्षित स्थिति में नियंत्रित ठहराव पर लाया जाना चाहिए।
Q2: क्या A20B-3300-0341 प्लग-इन सभी चार सीएनसी प्लेटफार्मों (0i-B, 16i-B, 18i-B, 21i-B) के साथ संगत है?
चारों प्लेटफार्मों को एक ही डिस्प्ले मॉड्यूल साझा करने के रूप में वर्णित किया गया है, सभी चार एक ही एलसीडी/एमडीआई डिस्प्ले आर्किटेक्चर का उपयोग करते हैं।क्या मॉड्यूल भौतिक रूप से सभी चार मुख्य बोर्ड प्रकारों पर समान कनेक्टर पदों में प्लग करता है यह लागू FANUC हार्डवेयर मैनुअल से पुष्टि की जाती है.
Q3: क्या A20B-3300-0341 को बदलने के लिए किसी भी डिस्प्ले कॉन्फ़िगरेशन की आवश्यकता होती है?
डिस्प्ले मॉड्यूल एलसीडी को चलाता है और अपने हार्डवेयर द्वारा परिभाषित कीबोर्ड को स्कैन करता है। मानक संचालन के लिए कोई सॉफ्टवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं है।सीएनसी के डिस्प्ले को पावर-अप पर तुरंत बहाल करना चाहिए. विशेष प्रदर्शन पैरामीटर समायोजन की आवश्यकता वाले स्क्रीन के लिए (प्रकाश, कुछ एलसीडी प्रकारों पर कंट्रास्ट), लागू रखरखाव मैनुअल से पुष्टि करें।
Q4: क्या A20B-3300-0341 रंग और मोनोक्रोम एलसीडी दोनों डिस्प्ले के साथ संगत है?
विशिष्ट एलसीडी प्रकार (रंग या मोनोक्रोम) के साथ संगतता इस बात पर निर्भर करती है कि विशिष्ट सीएनसी पर किस डिस्प्ले मॉड्यूल संस्करण का उपयोग किया जाता है।रंग/मोनोक्रोम, रिज़ॉल्यूशन) निर्धारित करता है कि कौन सा मॉड्यूल संस्करण स्थापित किया गया है। A20B-3300-0341 इसकी परिभाषित डिस्प्ले कॉन्फ़िगरेशन को स्थापित मॉड्यूल के लेबल से पुष्टि करता है।
Q5: A20B-3300-0341 (डिस्प्ले ड्राइवर) और GUI मॉड्यूल A20B-3300-0551 (128MB) में क्या अंतर है?
A20B-3300-0341 एक एलसीडी/एमडीआई डिस्प्ले ड्राइवर है जो सीएनसी के डिस्प्ले डेटा और भौतिक एलसीडी पैनल और कीबोर्ड के बीच हार्डवेयर इंटरफेस को संभालता है।A20B-3300-0551 GUI मॉड्यूल 128MB DRAM के साथ एक उच्च स्तरीय ग्राफिक्स प्रोसेसर है, उन्नत ग्राफिकल इंटरफेस के लिए डिस्प्ले कंटेंट जनरेशन प्रदान करता है। 0i-B/16i-B/18i-B/21i-B प्लेटफार्मों के लिए, A20B-3300-0341 बेस डिस्प्ले इंटरफेस है।जीयूआई मॉड्यूल उच्च स्तरीय प्लेटफार्मों के लिए एक उन्नत प्रदर्शन प्रसंस्करण विकल्प है.
