| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0362 |

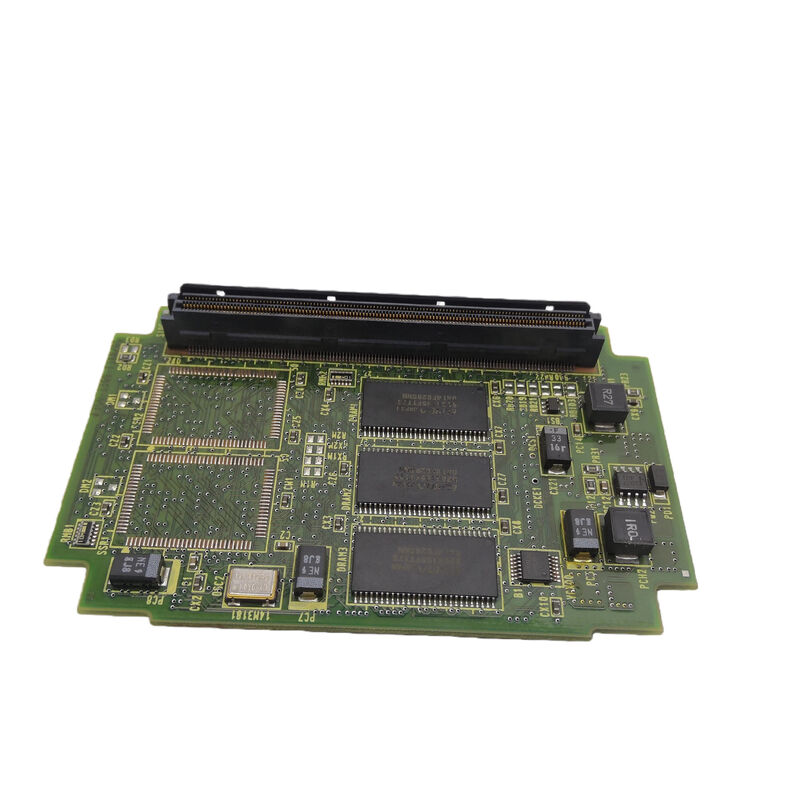

A20B-3300-0362 एक डिस्प्ले कंट्रोल मॉड्यूल है - एक समर्पित प्लग-इन कार्ड जो सीएनसी के ऑपरेटर डिस्प्ले इंटरफ़ेस को प्रबंधित करता है। मुख्य सीपीयू मॉड्यूल पर डिस्प्ले प्रबंधन का बोझ डालने के बजाय, FANUC का आर्किटेक्चर एक समर्पित मॉड्यूल को डिस्प्ले नियंत्रण प्रदान करता है।
यह पृथक्करण महत्वपूर्ण परिचालन लाभ प्रदान करता है:
स्वतंत्र प्रदर्शन बैंडविड्थ:मुख्य सीपीयू डिस्प्ले रिफ्रेश और स्क्रीन प्रबंधन के साथ प्रसंस्करण संसाधनों को साझा किए बिना पूरी तरह से मोशन इंटरपोलेशन, सर्वो समन्वय और पीएमसी निष्पादन पर ध्यान केंद्रित कर सकता है।
स्थिर ऑपरेटर इंटरफ़ेस:यहां तक कि जब सीएनसी की गति प्रणाली अधिकतम कम्प्यूटेशनल लोड पर होती है - जटिल 5-अक्ष कॉन्टूरिंग, मल्टी-एक्सिस लुक-फॉरवर्ड, रैपिड ब्लॉक प्रोसेसिंग - डिस्प्ले मॉड्यूल सुचारू स्क्रीन अपडेट और उत्तरदायी कुंजी इनपुट हैंडलिंग बनाए रखता है।
मॉड्यूलर दोष अलगाव:यदि डिस्प्ले मॉड्यूल में कोई खराबी आ जाती है, तो सीएनसी की मशीनिंग क्षमता प्रभावित नहीं होती है। इसके विपरीत, एक मुख्य सीपीयू दोष का निदान एक कार्यशील डिस्प्ले मॉड्यूल के माध्यम से किया जा सकता है जो अलार्म और स्थिति की जानकारी प्रदान करना जारी रख सकता है।
| पैरामीटर | कीमत |
|---|---|
| मॉड्यूल प्रकार | प्रदर्शन नियंत्रण |
| बनाने का कारक | प्लग-इन मॉड्यूल |
| शृंखला | A20B-3300 |
| श्रेणी | 036x (प्रदर्शन मॉड्यूल समूह) |
A20B-3300 श्रृंखला के भीतर, 036x रेंज समूह संबंधित नियंत्रण मॉड्यूल प्रदर्शित करते हैं। A20B-3300-0362 इस समूह के भीतर डिस्प्ले कंट्रोल मॉड्यूल है - सीएनसी के सॉफ़्टवेयर-जनरेटेड स्क्रीन सामग्री से भौतिक ऑपरेटर डिस्प्ले हार्डवेयर तक डेटा प्रवाह का प्रबंधन करता है।
FANUC सीएनसी में प्रदर्शन नियंत्रण में कई परतें शामिल होती हैं:
वीडियो पीढ़ी:सीएनसी के आंतरिक डिस्प्ले डेटा - टेक्स्ट कैरेक्टर, ग्राफिक्स प्रिमिटिव, कर्सर स्थिति - को वीडियो सिग्नल प्रारूप में परिवर्तित करना जो एलसीडी डिस्प्ले पैनल के नियंत्रक की अपेक्षा है।
चरित्र और ग्राफिक्स प्रतिपादन:डिस्प्ले मॉड्यूल में सीएनसी टेक्स्ट डिस्प्ले के लिए उपयोग किया जाने वाला ROM-आधारित कैरेक्टर सेट और ग्राफ़िकल तत्वों (अक्ष स्थिति ग्राफिक्स, अलार्म संकेतक, ऑन-स्क्रीन बटन) के लिए ग्राफिक्स रेंडरिंग तर्क शामिल हो सकते हैं।
प्रदर्शन सिंक:क्षैतिज और ऊर्ध्वाधर सिंक्रनाइज़ेशन सिग्नल उत्पन्न करना जो स्थिर डिस्प्ले टाइमिंग बनाए रखता है - यह सुनिश्चित करना कि डिस्प्ले फ्रेम के भीतर पिक्सेल की प्रत्येक पंक्ति सही स्थिति में लिखी गई है।
मुख्य इनपुट प्रोसेसिंग:ऑपरेटर कीबोर्ड के कुंजी मैट्रिक्स स्कैन को अक्सर डिस्प्ले यूनिट के नियंत्रक द्वारा प्रबंधित किया जाता है - डिस्प्ले मॉड्यूल कुंजी स्कैन डेटा को संसाधित कर सकता है और डिकोड किए गए कुंजी कोड को मुख्य सीपीयू में पास कर सकता है।
सीएनसी डिस्प्ले दोष:FANUC CNC में डिस्प्ले संबंधी समस्याएँ विकसित होती हैं - विकृत स्क्रीन, गलत कैरेक्टर डिस्प्ले, या CNC के मशीनिंग जारी रहने पर डिस्प्ले लॉस। A20B-3300-0362 डिस्प्ले कंट्रोल मॉड्यूल को दोष के रूप में पहचाना गया है। प्रतिस्थापन सही डिस्प्ले फ़ंक्शन को पुनर्स्थापित करता है।
प्रदर्शन प्रणाली रखरखाव:एक FANUC सीएनसी नियंत्रण प्रणाली इलेक्ट्रॉनिक रखरखाव से गुजरती है। A20B-3300-0362 डिस्प्ले कंट्रोल मॉड्यूल को अन्य पुराने नियंत्रण मॉड्यूल के साथ बदल दिया गया है।
Q1: क्या A20B-3300-0362 की विफलता सीएनसी मशीनिंग क्षमता को प्रभावित करती है?
डिस्प्ले कंट्रोल मॉड्यूल ऑपरेटर इंटरफ़ेस - स्क्रीन और कीबोर्ड फ़ंक्शंस को संभालता है। यदि यह विफल हो जाता है, तो ऑपरेटर विज़ुअल इंटरफ़ेस खो देता है लेकिन सीएनसी के मुख्य मशीनिंग फ़ंक्शन (प्रोग्राम निष्पादन, सर्वो नियंत्रण, पीएमसी) मुख्य सीपीयू मॉड्यूल पर जारी रहते हैं। व्यवहार में, कार्यशील डिस्प्ले के बिना सुरक्षित संचालन असंभव है, लेकिन डिस्प्ले मॉड्यूल की विफलता के कारण मशीन यांत्रिक रूप से बंद नहीं होती है।
Q2: कौन से FANUC सीएनसी मॉडल A20B-3300-0362 का उपयोग करते हैं?
A20B-3300 डिस्प्ले कंट्रोल मॉड्यूल विभिन्न FANUC सीएनसी पीढ़ियों की सेवा करते हैं जो मॉड्यूलर डिस्प्ले कंट्रोलर आर्किटेक्चर का उपयोग करते हैं। लागू FANUC सीएनसी हार्डवेयर मैनुअल के स्पेयर पार्ट्स तालिका से विशिष्ट सीएनसी मॉडल की पुष्टि करें।
Q3: क्या A20B-3300-0362 को बदलने के लिए किसी सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता है?
डिस्प्ले कंट्रोल मॉड्यूल एक हार्डवेयर इंटरफ़ेस बोर्ड है - इसे आमतौर पर प्रतिस्थापन के बाद किसी सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं होती है। जब प्रतिस्थापन मॉड्यूल फिट हो जाता है और सिस्टम चालू हो जाता है तो डिस्प्ले फ़ंक्शन स्वचालित रूप से पुनर्स्थापित हो जाता है। लागू FANUC सेवा दस्तावेज़ से पुष्टि करें।
Q4: A20B-3300-0362 और GUI मॉड्यूल (A20B-3300-0551) के बीच क्या संबंध है?
GUI मॉड्यूल (A20B-3300-0551) उन्नत डिस्प्ले और पीसी फ़ंक्शन के लिए 128MB DRAM के साथ उच्च-प्रदर्शन ग्राफिक्स प्रोसेसिंग प्रदान करता है। A20B-3300-0362 036x रेंज में एक डिस्प्ले कंट्रोल मॉड्यूल है - एक पुराना या अलग-स्तरीय डिस्प्ले इंटरफ़ेस आर्किटेक्चर। वे विभिन्न FANUC सीएनसी पीढ़ियों या कॉन्फ़िगरेशन के लिए अलग-अलग प्रदर्शन प्रबंधन दृष्टिकोण का प्रतिनिधित्व करते हैं।
