| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-3300-0393 |

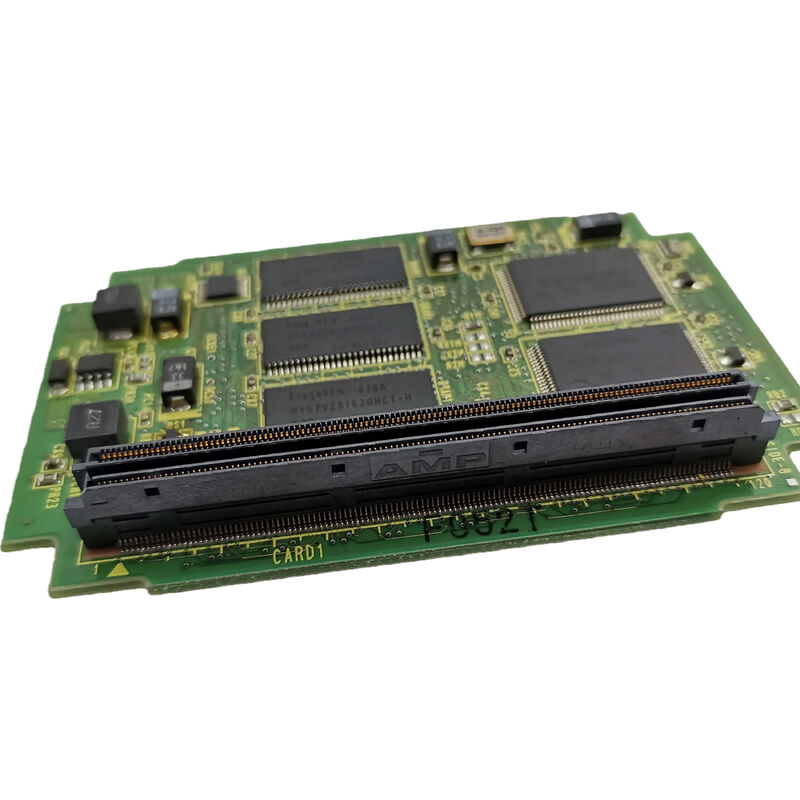

A20B-3300-0393 एकल प्लग-इन कार्ड में 2-अक्ष FSSB सर्वो नियंत्रण प्रदान करता है। जबकि एक ही परिवार में 8-अक्ष (0390) और 6-अक्ष (0391) वेरिएंट मल्टी-अक्ष मशीनों और रोबोट नियंत्रकों को संबोधित करते हैं, 2-अक्ष कार्ड उन अनुप्रयोगों को कार्य करता है जहां केवल दो सर्वो अक्षों को एफएसएसबी-कनेक्टेड नियंत्रण की आवश्यकता होती है।
सीएनसी गति के लिए दो अक्ष मूलभूत न्यूनतम हैं - और सीएनसी मशीन टूल आबादी के एक महत्वपूर्ण हिस्से को कवर करते हैं:
बुनियादी सीएनसी खराद:सबसे सरल सीएनसी टर्निंग सेंटर जेड-अक्ष (बिस्तर के साथ गाड़ी का ट्रैवर्स) और एक्स-अक्ष (व्यास नियंत्रण के लिए क्रॉस-स्लाइड आंदोलन) को नियंत्रित करता है। बिल्कुल 2 अक्ष. A20B-3300-0393 इस कॉन्फ़िगरेशन को पूरी तरह से एक कार्ड से कवर करता है।
2-अक्ष पीसने वाली मशीनें:सर्वो एक्स और जेड अक्षों के साथ एक सतह ग्राइंडर या बेलनाकार ग्राइंडर - अब और नहीं - 2-अक्ष सर्वो नियंत्रण का उपयोग करता है।
सहायक 2-अक्ष पोजिशनर्स:रोबोट कोशिकाओं या एफएमएस (लचीली विनिर्माण प्रणाली) में, 2-अक्ष सर्वो पोजिशनर वर्कपीस ओरिएंटेशन या ट्रांसफर को संभालते हैं। A20B-3300-0393 इन परिधीय सर्वो इकाइयों के लिए FSSB सर्वो इंटरफ़ेस प्रदान करता है।
सर्वो को एनालॉग से एफएसएसबी में अपग्रेड करना:मूल रूप से एनालॉग सर्वो इंटरफ़ेस का उपयोग करने वाली मशीनें, जब एफएसएसबी-संगत ड्राइव में अपग्रेड की जाती हैं, तो 2-अक्ष कॉन्फ़िगरेशन के लिए एफएसएसबी होस्ट इंटरफ़ेस प्रदान करने के लिए A20B-3300-0393 का उपयोग कर सकती हैं।
| पैरामीटर | कीमत |
|---|---|
| कुल्हाड़ियों | 2 |
| एफएसएसबी चैनल | 1 |
| इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक) |
| प्रकार | सर्वो नियंत्रण कार्ड |
| शृंखला | A20B-3300 |
039x C5410A सर्वो कार्ड परिवार FSSB अक्ष गणना की पूरी श्रृंखला को कवर करता है:
| तख़्ता | कुल्हाड़ियों | आवेदन |
|---|---|---|
| ए20बी-3300-0390 | 8 | सीरीज 16आई-एमबी/टीबी/डब्ल्यूबी; आर-J3iB |
| ए20बी-3300-0391 | 6 | 16आई-बी सीएनसी; रोबोट नियंत्रक |
| ए20बी-3300-0393 | 2 | 2-अक्ष सीएनसी और स्वचालन |
2-अक्ष कार्ड इस परिवार का कॉम्पैक्ट अंत है - सबसे बुनियादी सीएनसी अक्ष कॉन्फ़िगरेशन के लिए आवश्यक एफएसएसबी सर्वो इंटरफ़ेस प्रदान करता है। इसकी छोटी अक्ष गणना के बावजूद, यह उच्च-अक्ष-गिनती भाई-बहनों के समान एफएसएसबी तकनीक और सर्वो नियंत्रण वास्तुकला का उपयोग करता है।
2-अक्ष सीएनसी खराद सर्वो कार्ड दोष:एक सीएनसी खराद के Z और X अक्ष एक साथ FSSB संचार अलार्म विकसित करते हैं। A20B-3300-0393 को दोष के रूप में पहचाना गया है। प्रतिस्थापन Z और X अक्ष FSSB संचार को पुनर्स्थापित करता है।
2-अक्ष पोजिशनर सर्वो इंटरफ़ेस:एक रोबोट सेल का 2-अक्ष सर्वो पोजिशनर अपने पोजिशनल ड्राइव के लिए एफएसएसबी सर्वो कार्ड के रूप में A20B-3300-0393 का उपयोग करता है।
Q1: यदि दो ड्राइव के बीच FSSB डेज़ी श्रृंखला बाधित हो जाए तो क्या होगा?
यदि ड्राइव 1 और ड्राइव 2 के बीच फाइबर केबल टूट गया है, तो एफएसएसबी कार्ड अब ड्राइव 2 के साथ संचार नहीं कर सकता है। एक्सिस 2 एफएसएसबी संचार अलार्म उत्पन्न करेगा। दोनों फाइबर कनेक्शनों की अखंडता - कार्ड से ड्राइव 1 तक, और ड्राइव 1 से ड्राइव 2 तक - दोनों अक्षों के कार्य करने के लिए बनाए रखी जानी चाहिए।
Q2: यदि FSSB श्रृंखला में अतिरिक्त ड्राइव जोड़े जाते हैं तो क्या A20B-3300-0393 2 अक्षों से अधिक ड्राइव कर सकता है?
नहीं, A20B-3300-0393 केवल 2 अक्षों के लिए कॉन्फ़िगर किया गया है। सर्वो कार्ड का एफएसएसबी प्रोटोकॉल कॉन्फ़िगरेशन परिभाषित करता है कि प्रत्येक एफएसएसबी फ्रेम में कितने ड्राइव को संबोधित किया जाता है। डेज़ी श्रृंखला में तीसरी ड्राइव जोड़ने पर पहचान नहीं की जाएगी - केवल 2 अक्ष परोसे जाते हैं।
Q3: क्या A20B-3300-0393 को बदलने के लिए सर्वो पैरामीटर पुनः प्रविष्टि की आवश्यकता है?
नहीं, दोनों अक्षों के लिए सर्वो पैरामीटर सीएनसी के मुख्य एसआरएएम में रहते हैं। प्रतिस्थापन फिट करने के बाद, सीएनसी स्वचालित रूप से मापदंडों को पुनः लोड करता है। उत्पादन फिर से शुरू करने से पहले दोनों अक्षों पर कम गति पर सर्वो प्रतिक्रिया सत्यापित करें।
Q4: क्या A20B-3300-0393 से FSSB कनेक्शन A20B-3300-0391 (6-अक्ष) के समान है?
दोनों एक ही एफएसएसबी भौतिक इंटरफ़ेस का उपयोग करते हैं - एक फाइबर-ऑप्टिक कनेक्टर जो डेज़ी श्रृंखला में पहली ड्राइव से जुड़ता है। फ़ाइबर केबल और ड्राइव हार्डवेयर 039x परिवार में संगत हैं। अंतर यह है कि कार्ड के प्रोटोकॉल को संबोधित करने के लिए कॉन्फ़िगर की गई ड्राइव की संख्या है: A20B-3300-0393 के लिए 2, A20B-3300-0391 के लिए 6।
Q5: A20B-3300-0393 किस सर्वो ड्राइव एम्पलीफायर से कनेक्ट हो सकता है?
A20B-3300-0393 FSSB इनपुट कनेक्टर के साथ किसी भी FANUC सर्वो एम्पलीफायर से जुड़ता है - जिसमें अल्फा-आई SVM1, SVM2, और SVM3 श्रृंखला (A06B-6096, A06B-6114) और FSSB इंटरफ़ेस के साथ βi-श्रृंखला ड्राइव शामिल हैं। ड्राइव को सीएनसी सिस्टम के साथ संगत एफएसएसबी प्रोटोकॉल संस्करण का समर्थन करना चाहिए।
