| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0420 |

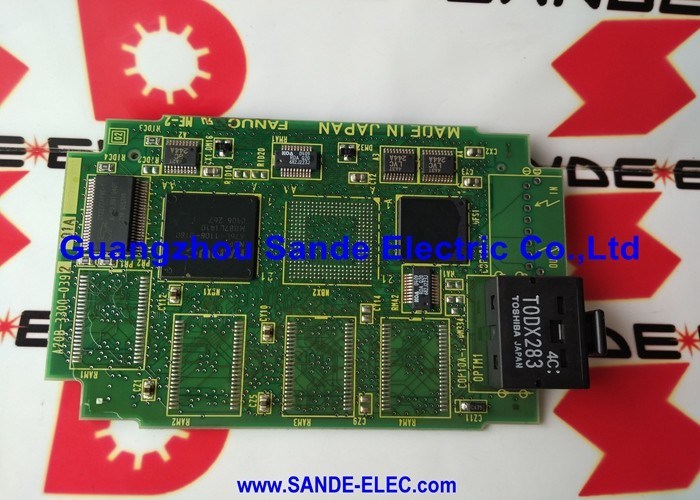

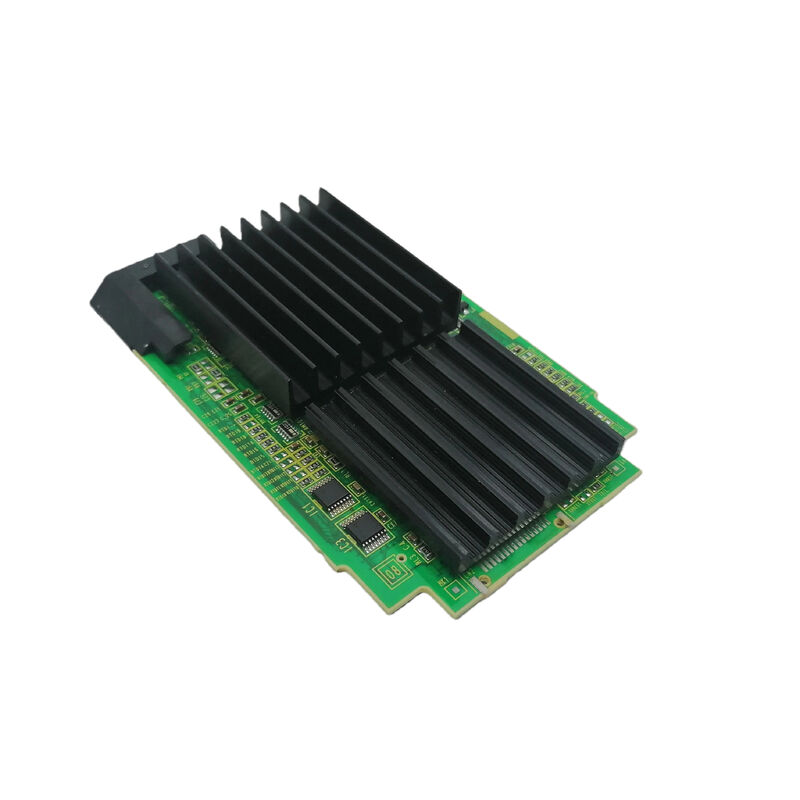

A20B-3300-0420 एक समर्पित ग्राफिक यूजर इंटरफ़ेस मॉड्यूल है - एक प्लग-इन प्रोसेसर कार्ड जो विशेष रूप से सीएनसी के ऑपरेटर डिस्प्ले और ग्राफिकल इंटरफ़ेस फ़ंक्शंस को सौंपा गया है।
उन्नत सीएनसी प्रणालियों के लिए FANUC का वास्तुशिल्प सिद्धांत प्रसंस्करण जिम्मेदारी को विभाजित करता है:
मुख्य सीपीयू मॉड्यूल:जी-कोड निष्पादन, सर्वो अक्ष इंटरपोलेशन, पीएमसी सीढ़ी और सभी मशीन नियंत्रण कार्यों को संभालता है। इसका कार्यभार मशीन की जटिलता के साथ बढ़ता है।
जीयूआई मॉड्यूल (ए20बी-3300-0420):ऑपरेटर जो कुछ भी देखता है उसे संभालता है - स्क्रीन सामग्री निर्माण, टूल पथ ग्राफिक्स रेंडरिंग, मेनू प्रबंधन, कुंजी इनपुट प्रोसेसिंग और सक्षम होने पर पीसी फ़ंक्शन। जीयूआई मॉड्यूल की प्रोसेसिंग मशीनिंग कार्यभार से पूरी तरह स्वतंत्र है।
यह स्वतंत्रता सुनिश्चित करती है कि जब मुख्य सीपीयू जटिल बहु-अक्ष गति गणनाओं से भरा होता है तब भी डिस्प्ले प्रतिक्रियाशील और स्थिर रहता है।
| पैरामीटर | कीमत |
|---|---|
| मॉड्यूल प्रकार | जीयूआई (ग्राफिक यूजर इंटरफेस) |
| याद | 64एमबी ड्रामा |
| बनाने का कारक | प्लग-इन मॉड्यूल |
| शृंखला | A20B-3300 |
| समारोह | प्रदर्शन और ऑपरेटर इंटरफ़ेस |
64एमबी 0420 द्वारा संचालित सीएनसी प्लेटफॉर्म के लिए पूर्ण जीयूआई फ़ंक्शन सेट का समर्थन करता है:
प्रदर्शन बफ़र्स:पूर्ण-रंगीन 800×600 एलसीडी डिस्प्ले के लिए लगभग 1.4 एमबी प्रति फ्रेम बफर की आवश्यकता होती है। सुचारू स्क्रीन अपडेट के लिए फ्रंट और बैक बफ़र्स के साथ, यह लगभग 3 एमबी की खपत करता है - 64 एमबी आवंटन के भीतर।
टूल पथ ग्राफ़िक्स:सीएनसी का ग्राफिकल प्रोग्राम चेक फ़ंक्शन टूल पथ को 3डी या 2डी ग्राफिक के रूप में प्रस्तुत करता है। इसके लिए पार्स किए गए टूल पथ निर्देशांक को संग्रहीत करने, 3डी-टू-2डी प्रक्षेपण करने और रेंडर की गई छवि को मेमोरी में बनाए रखने की आवश्यकता होती है। जटिल मल्टी-टूल प्रोग्राम के साथ भी 64MB इसके लिए पर्याप्त स्थान प्रदान करता है।
मेनू और स्क्रीन स्थिति प्रबंधन:सभी सीएनसी स्क्रीन दृश्य - स्थिति, प्रोग, ऑफसेट, निदान, संदेश, ग्राफ - तात्कालिक स्क्रीन स्विचिंग के लिए जीयूआई मॉड्यूल की मेमोरी में अपनी वर्तमान सामग्री को एक साथ बनाए रखते हैं। संयुक्त राज्य डेटा 64 एमबी में आराम से फिट बैठता है।
पीसी फ़ंक्शन रनटाइम (यदि सक्षम हो):पीसी फ़ंक्शन परत, जहां मौजूद है, सीएनसी डिस्प्ले फ़ंक्शन के साथ चलती है। 64एमबी मेमोरी दबाव के बिना मानक पीसी फ़ंक्शन अनुप्रयोगों के लिए कार्य स्थान प्रदान करता है।
जीयूआई मॉड्यूल दोष - सीएनसी जारी रहने पर डिस्प्ले हानि:FANUC CNC में डिस्प्ले विफलता विकसित हो जाती है - जब CNC मशीनिंग जारी रखता है तो ऑपरेटर पैनल कोई छवि या जमी हुई स्क्रीन नहीं दिखाता है। A20B-3300-0420 को दोष के रूप में पहचाना गया है। प्रतिस्थापन से डिस्प्ले पुनर्स्थापित हो जाता है।
जीयूआई मॉड्यूल रखरखाव:विस्तारित सेवा घंटों के साथ एक FANUC सीएनसी नियंत्रण रखरखाव से गुजरता है। A20B-3300-0420 को डिस्प्ले मॉड्यूल को ज्ञात-अच्छी स्थिति में पुनर्स्थापित करने और उम्र से संबंधित डिस्प्ले गिरावट को खत्म करने के लिए प्रतिस्थापित किया गया है।
Q1: यदि A20B-3300-0420 मशीनिंग चक्र के दौरान विफल हो जाता है, तो क्या मशीन रुक जाती है?
मुख्य सीपीयू प्रोग्राम को निष्पादित करना जारी रखता है - अक्ष गति और पीएमसी अनुक्रम जीयूआई मॉड्यूल विफलता से अप्रभावित रहते हैं। डिस्प्ले खराबी दिखाएगा या अंधेरा हो जाएगा, जिससे ऑपरेटर के लिए चक्र की निगरानी करना असंभव हो जाएगा। सही कार्रवाई वर्तमान प्रोग्राम ब्लॉक को सुरक्षित रूप से पूरा करने की अनुमति देना और फिर जीयूआई मॉड्यूल दोष को संबोधित करना है।
Q2: क्या A20B-3300-0420 (64MB) उसी CNC में A20B-3300-0551 (128MB) को प्रतिस्थापित कर सकता है?
ये GUI मॉड्यूल के विभिन्न मेमोरी कॉन्फ़िगरेशन हैं। यदि सीएनसी के सॉफ़्टवेयर या पीसी फ़ंक्शन के लिए 128MB की आवश्यकता होती है, तो 64MB वैरिएंट 128MB वैरिएंट का विकल्प नहीं है। हालाँकि, यदि 64एमबी क्षमता विशिष्ट सीएनसी कॉन्फ़िगरेशन के लिए पर्याप्त है, तो 0420 संगत हो सकता है। प्रतिस्थापित करने से पहले लागू FANUC हार्डवेयर दस्तावेज़ से पुष्टि करें।
Q3: क्या GUI मॉड्यूल किसी सीएनसी पैरामीटर या प्रोग्राम को संग्रहीत करता है?
नहीं, सीएनसी पैरामीटर, पार्ट प्रोग्राम और पीएमसी सीढ़ी मुख्य बोर्ड पर समर्पित एसआरएएम और FROM मॉड्यूल में रहते हैं। GUI मॉड्यूल की 64MB DRAM अस्थिर कार्यशील मेमोरी है - इसमें केवल डिस्प्ले स्थिति और रनटाइम डेटा होता है। A20B-3300-0420 को बदलने से किसी भी संग्रहीत मशीनिंग डेटा पर कोई प्रभाव नहीं पड़ता है।
Q4: कौन से सीएनसी प्लेटफ़ॉर्म A20B-3300-0420 का उपयोग करते हैं?
A20B-3300-0420 A20B-3300 मॉड्यूलर GUI आर्किटेक्चर का उपयोग करके FANUC CNC प्लेटफ़ॉर्म पर कार्य करता है - मुख्य रूप से समर्पित डिस्प्ले मॉड्यूल स्लॉट के साथ i-सीरीज़ CNC। हार्डवेयर दस्तावेज़ के स्पेयर पार्ट्स तालिका से लागू सीएनसी मॉडल की पुष्टि करें।
Q5: क्या A20B-3300-0420 (64MB) पीसी फ़ंक्शन वाले सीएनसी सिस्टम के लिए उपयुक्त है?
मध्यम दायरे के पीसी फ़ंक्शन अनुप्रयोगों के लिए 64 एमबी पर्याप्त है। मानक एचएमआई अनुकूलन, डीएनसी संचार सॉफ्टवेयर और उत्पादन डेटा संग्रह एप्लिकेशन आमतौर पर 64 एमबी जीयूआई मॉड्यूल रनटाइम के भीतर काम करते हैं। यदि पीसी फ़ंक्शन एप्लिकेशन की मेमोरी आवश्यकताएं अधिक हैं, तो 128एमबी जीयूआई मॉड्यूल (ए20बी-3300-0551) अधिक उपयुक्त है।
