| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

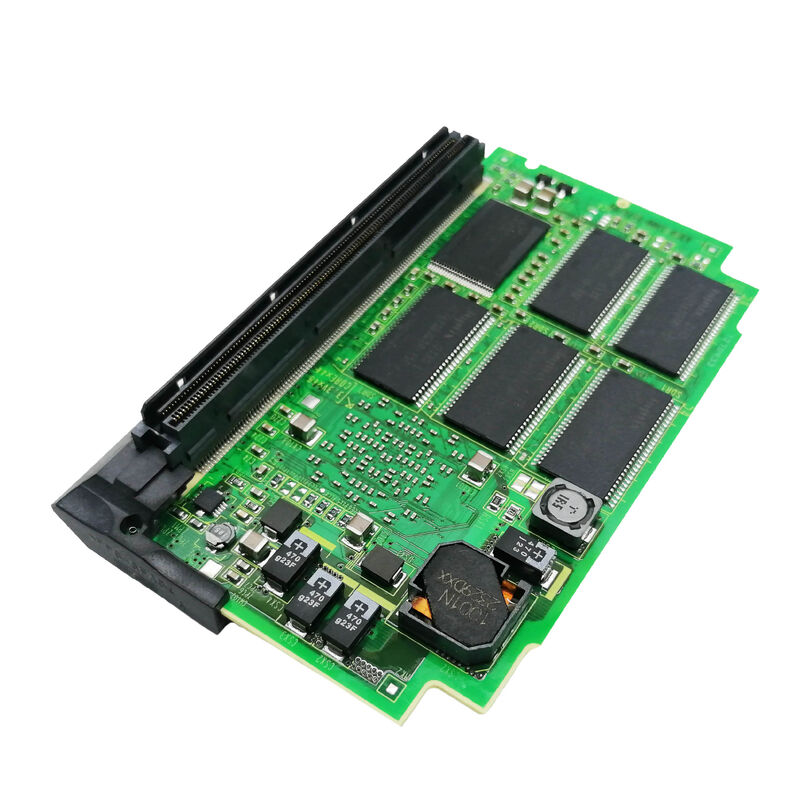

| मॉडल संख्या | ए20बी-3300-0440 |
FANUC सीएनसी शब्दावली में "2 पथ" 2-पथ नियंत्रण को संदर्भित करता है - एक सीएनसी कॉन्फ़िगरेशन जहां दो स्वतंत्र प्रोग्राम अनुक्रम एक ही नियंत्रक के भीतर एक साथ निष्पादित होते हैं। प्रत्येक पथ का अपना प्रोग्राम ब्लॉक, अपना स्वयं का स्पिंडल, सर्वो अक्षों का अपना सेट और अपनी समन्वय प्रणाली होती है। यह बहु-अक्ष एकल-पथ नियंत्रण से भिन्न है। एकल-पथ प्रणालियों में, सभी अक्ष एक समन्वित गति अनुक्रम में योगदान करते हैं।
2-पथ प्रणालियों में, दो पथ स्वतंत्र रूप से संचालित होते हैं - पथ 1 मुख्य स्पिंडल को घुमा सकता है जबकि पथ 2 एक साथ उपस्पिंडल पर काम कर रहा है, प्रत्येक अलग-अलग प्रोग्राम ब्लॉक निष्पादित कर रहा है। A20B-3300-0440 FSSB सर्वो इंटरफ़ेस प्रदान करता है जो इस 2-पथ आर्किटेक्चर का समर्थन करता है - इसके दोहरे FSSB पथ एक साथ दोनों CNC प्रोग्राम पथों की सेवा करने वाले सर्वो ड्राइव से जुड़ते हैं।
| पैरामीटर | कीमत |
|---|---|
| मॉड्यूल पदनाम | बी26 |
| पथ गणना | 2 |
| इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक) |
| अनुकूल | 30आई, 31आई, 32आई, आर-30आई |
| इंस्टालेशन | मुख्य सीपीयू बोर्ड पर प्लग-इन करें |
| शृंखला | A20B-3300 |
A20B-3300-0440 DSP4 (डिजिटल सिग्नल प्रोसेसर, चौथी पीढ़ी) तकनीक का उपयोग करता है। DSP4 30i/31i/32i प्लेटफॉर्म के लिए FANUC के उन्नत सर्वो प्रोसेसिंग ASIC का प्रतिनिधित्व करता है - जो B-जेनरेशन 039x सर्वो कार्ड में उपयोग किए गए C5410A का उत्तराधिकारी है। DSP4 प्रदान करता है:
उच्च प्रसंस्करण थ्रूपुट:प्रति यूनिट समय में अधिक अक्षों और अधिक जटिल सर्वो समन्वय का समर्थन करना - 30i प्लेटफ़ॉर्म की उच्च-अक्ष-गणना और बहु-पथ कॉन्फ़िगरेशन के लिए आवश्यक है।
उन्नत सर्वो नियंत्रण एल्गोरिदम:DSP4-आधारित मॉड्यूल नवीनतम FANUC HRV सर्वो नियंत्रण मोड का समर्थन करते हैं, जो उच्च सर्वो बैंडविड्थ और बेहतर ट्रैकिंग प्रदर्शन प्रदान करते हैं।
बहु-पथ तुल्यकालन:एक ही एफएसएसबी चक्र के भीतर दो स्वतंत्र सीएनसी प्रोग्राम पथों में अक्षों के लिए सर्वो डेटा का समन्वय करना।
30i सीएनसी 2-पथ मशीनिंग प्रणाली:एक FANUC 30i सीएनसी स्वतंत्र मुख्य और उपस्पिंडल पथ के साथ एक जुड़वां-बुर्ज खराद को नियंत्रित करता है। A20B-3300-0440 एक साथ दोनों प्रोग्राम पथों पर अक्षों के लिए FSSB सर्वो संचार प्रदान करता है।
मल्टी-एक्सिस सेल वाला R-30i रोबोट:एक जटिल स्वचालन सेल में एक R-30i रोबोट नियंत्रक रोबोट जोड़ों और बाहरी अक्षों के लिए अपनी FSSB सर्वो क्षमता का विस्तार करने के लिए A20B-3300-0440 का उपयोग करता है।
Q1: A20B-3300-0440 के लिए "B26" पदनाम का क्या अर्थ है?
"बी26" ए20बी-3300-044x एफएसएसबी सर्वो मॉड्यूल परिवार के भीतर मॉड्यूल प्रकार पहचानकर्ता है। "बी" बी-पीढ़ी प्लेटफ़ॉर्म संगतता की पहचान करता है। "26" इस पीढ़ी के भीतर विशिष्ट प्रकार की संख्या है, जो इस 2-पथ कॉन्फ़िगरेशन को बी24 (2-पथ 16-अक्ष) और बी11 (1-पथ 4-अक्ष) से अलग करती है। प्रतिस्थापन प्राप्त करने से पहले स्थापित मॉड्यूल के लेबल से उसके पदनाम की पुष्टि करें।
Q2: A20B-3300-0440 अपने 2 पथों में कितने सर्वो अक्षों का समर्थन करता है?
B26 मॉड्यूल के लिए अक्ष गणना लागू FANUC 30i-श्रृंखला हार्डवेयर दस्तावेज़ द्वारा परिभाषित की गई है। विवरण स्पष्ट अक्ष गणना के बिना "2 पाथ एक्सिस सर्वो मॉड्यूल" निर्दिष्ट करता है - इसे बी24 (16 अक्ष बताए गए) और बी11 (4 अक्ष बताए गए) से अलग करता है। लागू FANUC 30i/31i/32i हार्डवेयर मैनुअल से सटीक अक्ष क्षमता की पुष्टि करें।
Q3: क्या A20B-3300-0440 को A20B-3300-0442 (B24, 16 अक्ष) के साथ विनिमेय किया जा सकता है?
दोनों 30i प्लेटफ़ॉर्म के लिए 2-पथ FSSB मॉड्यूल हैं, लेकिन B26 और B24 अलग-अलग विशिष्टताओं के साथ अलग-अलग प्रकार के पदनाम हैं। वे विनिमेय नहीं हैं. किसी विशिष्ट मशीन के लिए सही मॉड्यूल की पहचान मुख्य बोर्ड के विनिर्देश से मेल खाने वाले मॉड्यूल पदनाम द्वारा की जाती है।
Q4: क्या A20B-3300-0440 को बदलने के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, दोनों पथों के सभी अक्षों के लिए सर्वो पैरामीटर सीएनसी के मुख्य एसआरएएम में रहते हैं। प्रतिस्थापन मॉड्यूल को फिट करने के बाद, सीएनसी सभी सर्वो मापदंडों को फिर से लोड करता है और दोनों प्रोग्राम पथों के लिए एफएसएसबी संचार को फिर से स्थापित करता है। उत्पादन फिर से शुरू करने से पहले दोनों पथों में सभी अक्षों पर कम गति पर सर्वो प्रतिक्रिया सत्यापित करें।
