| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

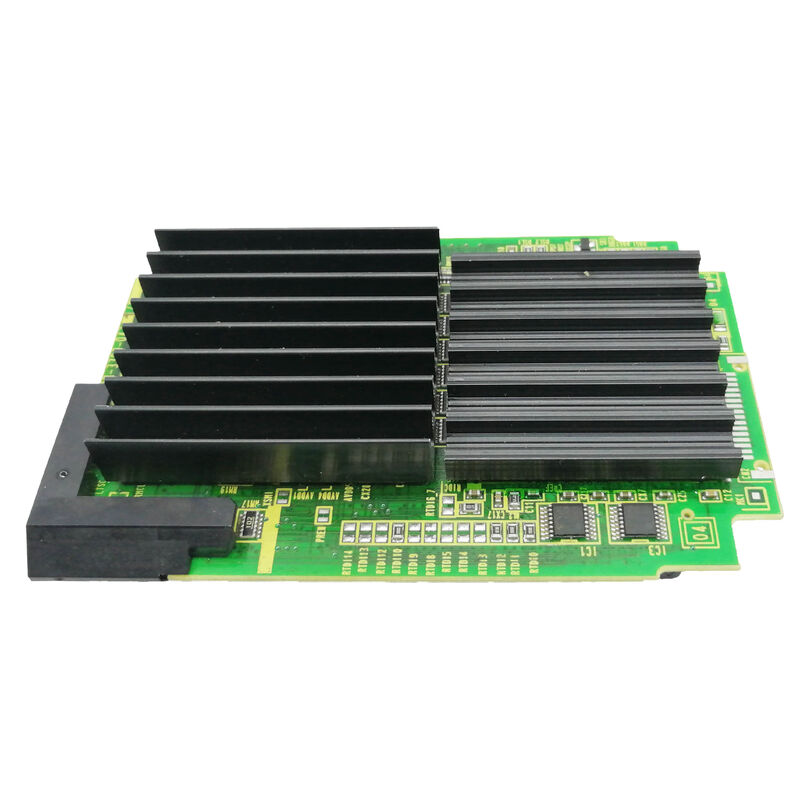

| मॉडल संख्या | ए20बी-3300-0442 |
A20B-3300-0442 044x परिवार (16 अक्ष) में उच्चतम अक्ष गणना को 2-पथ वास्तुकला के साथ जोड़ता है। यह संयोजन इसे सबसे अधिक मांग वाले सीएनसी मशीन टूल कॉन्फ़िगरेशन के लिए मॉड्यूल के रूप में पहचानता है - जहां 2-पथ सीएनसी एक साथ कई सर्वो अक्षों को नियंत्रित करता है।
16 अक्षों को 2 पथों में वितरित किया गयाआम तौर पर इसका मतलब है:
| पैरामीटर | कीमत |
|---|---|
| मॉड्यूल पदनाम | बी24 |
| अक्ष गणना | 16 |
| पथ गणना | 2 |
| इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक) |
| शृंखला | A20B-3300 |
| परिवार | 044x मल्टी-पाथ एफएसएसबी मॉड्यूल रेंज |
प्रत्येक सर्वो इंटरपोलेशन चक्र के भीतर 2-पथ एफएसएसबी कॉन्फ़िगरेशन में 16 ड्राइव को प्रबंधित करने के लिए महत्वपूर्ण डेटा बैंडविड्थ और प्रसंस्करण की आवश्यकता होती है: प्रत्येक एफएसएसबी चक्र को यह करना होगा:
जटिल टर्न-मिल केंद्र सर्वो मॉड्यूल दोष:दोहरे बुर्ज, दोहरे स्पिंडल, वाई-अक्ष और सी-अक्ष के साथ एक FANUC 30i-नियंत्रित टर्निंग-मिलिंग केंद्र कई अक्षों पर एफएसएसबी अलार्म विकसित करता है। A20B-3300-0442 को दोष के रूप में पहचाना गया है। प्रतिस्थापन 16-अक्ष 2-पथ FSSB संचार को पुनर्स्थापित करता है।
एफएमएस सर्वो विस्तार:एक लचीली विनिर्माण प्रणाली का FANUC सीएनसी एक अतिरिक्त मशीनिंग स्टेशन के लिए नए सर्वो अक्ष जोड़ता है। A20B-3300-0442 की 16-अक्ष क्षमता विस्तारित अक्ष पूरक के लिए हेडरूम प्रदान करती है।
Q1: B24 मॉड्यूल में 2 पथों के बीच 16 अक्षों को कैसे वितरित किया जाता है?
एक्सिस-टू-पाथ असाइनमेंट को सीएनसी के सिस्टम पैरामीटर के माध्यम से कॉन्फ़िगर किया गया है - मॉड्यूल में हार्डवायर्ड नहीं। आमतौर पर, प्रत्येक पथ को 8 अक्ष निर्दिष्ट किए जाते हैं, हालांकि मशीन कॉन्फ़िगरेशन के आधार पर एक असमान विभाजन (उदाहरण के लिए, 10+6) संभव है। मॉड्यूल कुल 16 एफएसएसबी-प्रबंधित अक्ष प्रदान करता है; पथ असाइनमेंट एक सॉफ़्टवेयर कॉन्फ़िगरेशन है.
Q2: क्या A20B-3300-0442 FANUC 30i पारिस्थितिकी तंत्र में उच्चतम-अक्ष FSSB मॉड्यूल है?
इस सत्र में पुष्टि किए गए A20B-3300-044x परिवार में, 16 अक्षों पर A20B-3300-0442 उच्चतम निर्दिष्ट है। व्यापक A20B-3300 परिवार में बाद की रोबोट नियंत्रक पीढ़ियों (R-30iB प्लस: A20B-3300-0815) के लिए 36 अक्षों तक के मॉड्यूल शामिल हैं, लेकिन ये विभिन्न प्लेटफार्मों पर काम करते हैं। हार्डवेयर दस्तावेज़ से विशिष्ट 30i/31i/32i सीएनसी के लिए लागू अधिकतम की पुष्टि करें।
Q3: क्या A20B-3300-0442 को बदलने के लिए सभी 16 अक्षों पर सर्वो पैरामीटर की पुनः प्रविष्टि की आवश्यकता होती है?
नहीं, सभी 16 अक्ष सर्वो पैरामीटर सीएनसी के मुख्य एसआरएएम में रहते हैं। रिप्लेसमेंट फिट करने के बाद सीएनसी उन्हें स्वचालित रूप से पुनः लोड करता है। पूर्ण उत्पादन पर लौटने से पहले दोनों प्रोग्राम पथों में सभी 16 अक्षों पर कम गति पर सर्वो प्रतिक्रिया सत्यापित करें।
Q4: क्या A20B-3300-0442 का उपयोग लो-एक्सिस FSSB मॉड्यूल से 30i सीएनसी को अपग्रेड करने के लिए किया जा सकता है?
30i सीएनसी की अधिकतम अक्ष गणना सॉफ्टवेयर विकल्पों और मुख्य बोर्ड विनिर्देश द्वारा भी सीमित है - केवल एफएसएसबी मॉड्यूल द्वारा नहीं। A20B-3300-0442 को फिट करने से वर्तमान में सक्रिय अक्षों से परे अतिरिक्त अक्ष अनलॉक होते हैं या नहीं, यह CNC के सॉफ़्टवेयर विकल्प कॉन्फ़िगरेशन पर निर्भर करता है। अक्ष विस्तार प्रक्रिया के लिए FANUC 30i-श्रृंखला हार्डवेयर दस्तावेज़ से परामर्श लें।
Q5: A20B-3300-0442 में प्रति FSSB पथ पर कौन सी अक्ष गणना उपलब्ध है?
16 कुल अक्षों और 2 एफएसएसबी पथों के साथ, विशिष्ट विभाजन प्रति पथ 8 अक्षों तक प्रदान करता है - प्रति पथ एक एफएसएसबी डेज़ी श्रृंखला। प्रत्येक श्रृंखला प्रति श्रृंखला 8-अक्ष सीमा तक एकाधिक सर्वो ड्राइव मॉड्यूल (एसवीएम1, एसवीएम2, एसवीएम3) को जोड़ सकती है। सटीक कॉन्फ़िगरेशन एफएसएसबी अक्ष असाइनमेंट पैरामीटर का अनुसरण करता है।
