| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0475 |
A20B-3300 CPU मॉड्यूल श्रृंखला में DRAM क्षमता को ट्रैक करना FANUC सीएनसी प्रसंस्करण क्षमता के विकास को दर्शाता है। पहले की पीढ़ियों में 8MB, फिर 16MB, फिर 32MB DRAM होती थी। A20B-3300-0475 128MB एकीकृत DRAM लाता है - एक महत्वपूर्ण कदम जो हाल के FANUC सीएनसी प्लेटफार्मों की मांगों को दर्शाता है।
128एमबी पर कार्यशील मेमोरी सक्षम करती है:
बड़े प्रोग्राम लुक-फ़ॉरवर्ड बफ़र्स:सीएनसी कटिंग पॉइंट से पहले अधिक जी-कोड ब्लॉक को बफर कर सकता है, जिससे जटिल, घने टूल पथ कार्यक्रमों के साथ भी उच्च फीड्रेट पर सुचारू निष्पादन सक्षम हो जाता है।
अधिक परिष्कृत पीएमसी कार्यक्रम:उन्नत मशीन अनुक्रम तर्क, मल्टी-डिवाइस संचार प्रबंधन और जटिल सशर्त प्रसंस्करण सीपीयू के कार्यशील मेमोरी वातावरण पर उच्च मांग रखते हैं।
उन्नत ऑपरेटिंग सिस्टम और विकल्प सॉफ्टवेयर:जैसे-जैसे अधिक सुविधाएँ एकीकृत होती जाती हैं, FANUC सीएनसी सॉफ़्टवेयर की प्रत्येक पीढ़ी बढ़ती जाती है। 128एमबी कार्यशील मेमोरी बिना किसी समझौते के सीएनसी प्लेटफॉर्म की पूर्ण विशेषताओं वाली सॉफ़्टवेयर छवि को समायोजित करती है।
| पैरामीटर | कीमत |
|---|---|
| बोर्ड का प्रकार | ए3 |
| घूंट | 128एमबी (एकीकृत) |
| शृंखला | A20B-3300 |
| बनाने का कारक | प्लग-इन सीपीयू मॉड्यूल |
| आवेदन | A3 बोर्ड प्रकार FANUC सीएनसी |

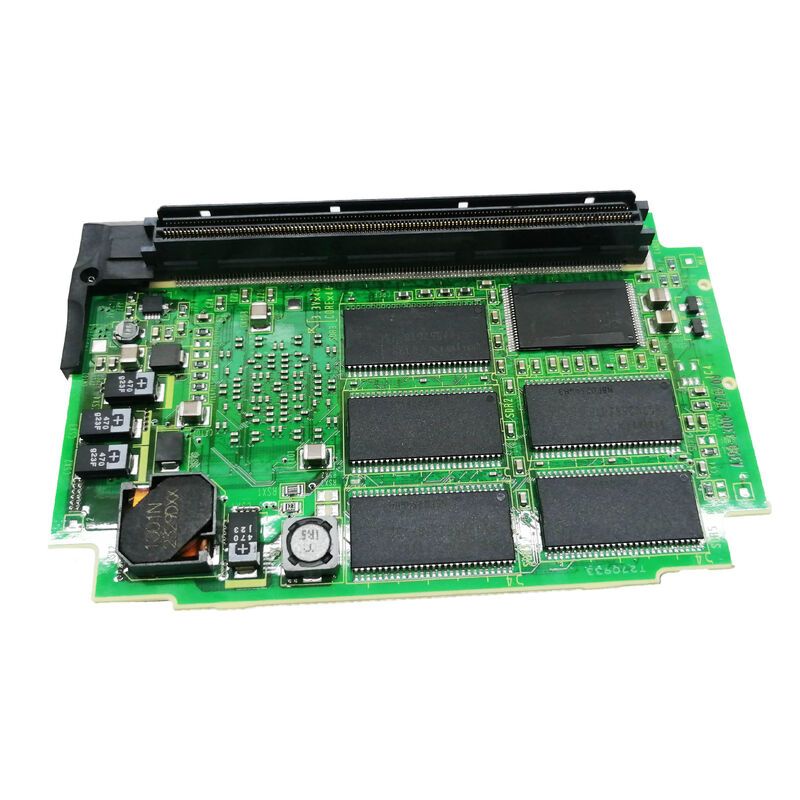

A20B-3300-0475 सभी 128MB DRAM को सीधे CPU कार्ड पीसीबी पर एकीकृत करता है। कोई अलग DRAM विस्तार मॉड्यूल की आवश्यकता नहीं है। संपूर्ण कार्यशील मेमोरी आवंटन एक ही भाग संख्या में वितरित किया जाता है।
यह एकीकरण सिस्टम सेवा को सरल बनाता है. जब सीपीयू कार्ड या कार्यशील मेमोरी समस्या का संदेह होता है, तो A20B-3300-0475 प्रतिस्थापन एक ही ऑपरेशन में दोनों को संबोधित करता है। स्टॉक में एक ही बोर्ड सीपीयू और डीआरएएम विफलता मोड दोनों को कवर करता है, जिससे आवश्यक स्पेयर की सीमा कम हो जाती है।
A3 मुख्य बोर्ड के साथ CNC बूट विफलता:A3 मुख्य बोर्ड कॉन्फ़िगरेशन वाला FANUC सीएनसी सिस्टम अपने स्टार्ट-अप अनुक्रम को पूरा करने में विफल रहता है। मेमोरी से संबंधित अलार्म कोड दिखाई देते हैं। A20B-3300-0475 CPU कार्ड को संयुक्त CPU और DRAM मॉड्यूल के रूप में प्रतिस्थापित किया गया है। प्रतिस्थापन फिट करने के बाद सीएनसी सामान्य संचालन फिर से शुरू कर देता है।
उच्च मूल्य वाले उत्पादन उपकरण के लिए अतिरिक्त कार्ड:128MB DRAM CPU आवश्यकताओं के साथ FANUC CNC प्लेटफ़ॉर्म चलाने वाला एक मशीनिंग केंद्र एक महत्वपूर्ण स्पेयर के रूप में A20B-3300-0475 रखता है। सीपीयू मॉड्यूल विफलता पर कार्ड तुरंत उपलब्ध होता है - मरम्मत-से-उत्पादन का समय दिनों से घटकर घंटों में कम हो जाता है।
Q1: A20B-3300-0475 A20B-3300-0471 (128MB DRAM भी) से कैसे भिन्न है?
दोनों 128एमबी डीआरएएम सीपीयू मॉड्यूल हैं, लेकिन उनमें अलग-अलग बोर्ड प्रकार के पदनाम हैं: -0475 ए3 प्रकार है; -0471 15i/16i/18i/21i मॉडल B सिस्टम के लिए i-B3 प्रकार है। ये अलग-अलग पदनाम अलग-अलग मुख्य बोर्ड पीढ़ियों से मेल खाने वाले अलग-अलग भौतिक कनेक्टर इंटरफेस को दर्शाते हैं। वे विनिमेय नहीं हैं - हमेशा सीपीयू कार्ड प्रकार को विशिष्ट सीएनसी सिस्टम के मुख्य बोर्ड पदनाम से मेल खाते हैं।
Q2: क्या A20B-3300-0475 में कोई सीएनसी सिस्टम सॉफ़्टवेयर शामिल है?
नहीं, सीएनसी सिस्टम सॉफ़्टवेयर को FROM (फ़्लैश ROM) मॉड्यूल में संग्रहीत किया जाता है - FANUC नियंत्रण प्रणाली में अलग प्लग-इन बोर्ड। A20B-3300-0475 केवल प्रोसेसिंग कोर और 128MB कार्यशील मेमोरी प्रदान करता है। पावर-अप पर, सीएनसी अपने सॉफ़्टवेयर को FROM मॉड्यूल से CPU कार्ड के DRAM में पुनः लोड करता है। सीपीयू कार्ड को बदलने से FROM सामग्री या SRAM-संग्रहीत पैरामीटर प्रभावित नहीं होते हैं।
Q3: क्या A20B-3300-0475 का उपयोग पहले से कम DRAM क्षमता वाले CPU कार्ड पर चलने वाले सिस्टम को अपग्रेड करने के लिए किया जा सकता है?
यह इस बात पर निर्भर करता है कि क्या मुख्य बोर्ड का सीपीयू कार्ड स्लॉट ए3 बोर्ड प्रकार के लिए रेट किया गया है और क्या सीएनसी सॉफ्टवेयर संस्करण 128एमबी कार्यशील मेमोरी का समर्थन करता है। यदि भौतिक अनुकूलता की पुष्टि हो गई है तो पहले कम DRAM के साथ चलने वाले सिस्टम में उच्च क्षमता वाले कार्ड का उपयोग करना हानिकारक नहीं है। हालाँकि, सिस्टम सॉफ़्टवेयर को पूर्ण 128MB को संबोधित करने में सक्षम होना चाहिए - समान प्रतिस्थापन के बजाय अपग्रेड के रूप में फिट होने से पहले सीएनसी के हार्डवेयर और सॉफ़्टवेयर दस्तावेज़ीकरण से सत्यापित करें।
Q4: A20B-3300-0475 को फिट करने के बाद सही प्रक्रिया क्या है?
सीपीयू कार्ड स्थापित करने के बाद, सीएनसी को चालू करें और बूट अनुक्रम का निरीक्षण करें। सिस्टम को इनिशियलाइज़ेशन पूरा करना चाहिए, अपने सॉफ़्टवेयर को FROM से लोड करना चाहिए, और SRAM से इसके पैरामीटर्स को पढ़ना चाहिए। सत्यापित करें कि सभी अक्ष, पीएमसी फ़ंक्शन और संचार विकल्प सही ढंग से काम करते हैं। यदि FROM सामग्री या SRAM पैरामीटर गायब हैं, तो बैकअप से पुनर्स्थापित करें। मशीन के रखरखाव रिकॉर्ड में प्रतिस्थापन का दस्तावेजीकरण करें।
Q5: क्या A20B-3300 श्रृंखला में A20B-3300-0475 के अलावा अन्य A3 CPU मॉड्यूल वेरिएंट हैं?
हाँ। A20B-3300 श्रृंखला के भीतर, कई CPU मॉड्यूल विभिन्न DRAM क्षमताओं पर A3 प्रकार के पदनाम रखते हैं। -0475 128MB वैरिएंट है। अन्य A3 वेरिएंट में अलग-अलग DRAM आकार हो सकते हैं। ऑर्डर देने से पहले हमेशा स्थापित मॉड्यूल के लेबल से बोर्ड प्रकार (ए 3) और डीआरएएम क्षमता दोनों की पुष्टि करें - दोनों का मिलान सुनिश्चित करता है कि प्रतिस्थापन मूल मॉड्यूल के पूर्ण विनिर्देश को पूरा करता है।
