| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0478 |

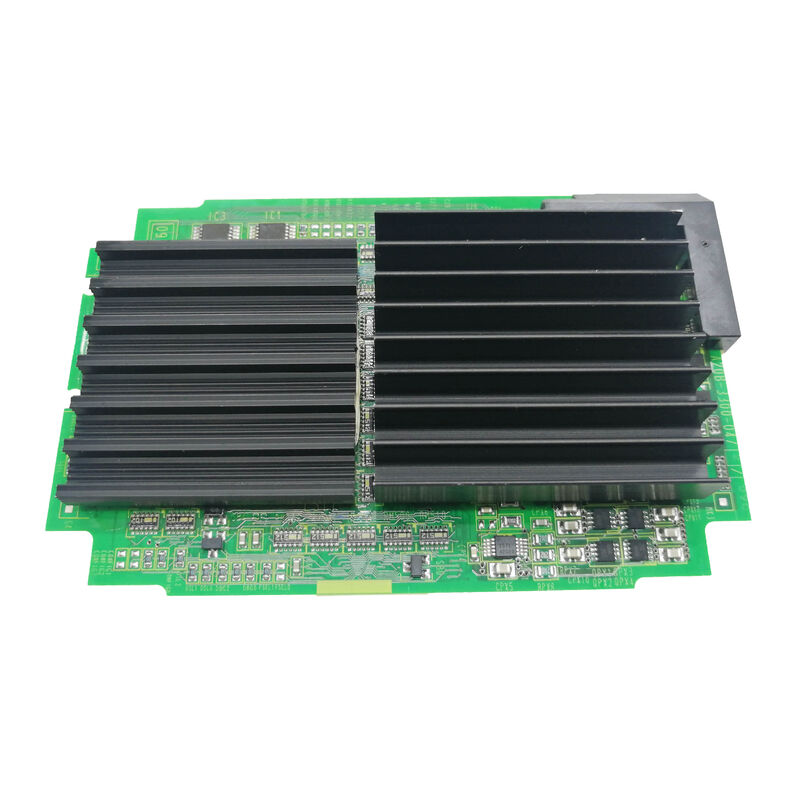

सीरीज़ 30i/31i/32i FANUC का उच्चतम क्षमता वाला सीएनसी प्लेटफ़ॉर्म है - जिसे सबसे अधिक मांग वाली अक्ष गणना आवश्यकताओं वाली मशीनों के लिए डिज़ाइन किया गया है। A20B-3300-0478 एक सर्वो ऐड-ऑन मॉड्यूल है जो FS30i सिस्टम की FSSB सर्वो अक्ष क्षमता को अकेले बेस मुख्य बोर्ड द्वारा प्रदान की जाने वाली क्षमता से अधिक बढ़ाता है।
इस ऐड-ऑन मॉड्यूल की आवश्यकता 30i/31i/32i के एप्लिकेशन प्रोफ़ाइल से उत्पन्न होती है। एक FANUC सीरीज 30i सीएनसी सैद्धांतिक रूप से कई पथों में 32 सर्वो अक्षों तक का प्रबंधन कर सकता है। मुख्य बोर्ड पर बेस एफएसएसबी चैनल एक निर्धारित संख्या में अक्षों की सेवा प्रदान करते हैं। इस आधार क्षमता से परे जाने वाले कॉन्फ़िगरेशन के लिए - मल्टी-पाथ मशीनिंग सिस्टम, कई जोड़ों के साथ रोबोट अनुप्रयोग, जटिल कंपाउंड मशीन टूल्स - A20B-3300-0478 अतिरिक्त FSSB चैनल प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| अनुकूल | 30i, 31i, 32i (FS30i) और R-30i |
| इंटरफ़ेस | एफएसएसबी |
| प्रकार | सर्वो ऐड-ऑन मॉड्यूल |
| इंस्टालेशन | मुख्य सीपीयू बोर्ड पर प्लग-इन करें |
| शृंखला | A20B-3300 |
R-30i आर्क मेट, LR-मेट और कई अन्य FANUC औद्योगिक रोबोट परिवारों के लिए FANUC का रोबोट नियंत्रक है। तथ्य यह है कि A20B-3300-0478 30i सीएनसी और R-30i रोबोट नियंत्रक दोनों की सेवा करता है, जो FANUC के प्रमुख प्लेटफार्मों के साझा हार्डवेयर आर्किटेक्चर को दर्शाता है।
FS30i CNC और R-30i रोबोट दोनों सर्वो अक्ष नियंत्रण के लिए समान FSSB आर्किटेक्चर का उपयोग करते हैं:
एक एकल A20B-3300-0478 मॉड्यूल या तो एप्लिकेशन की सेवा कर सकता है - R-30i नियंत्रक का उपयोग करके 30i मशीनिंग केंद्र या FANUC औद्योगिक रोबोट के लिए FSSB अक्ष विस्तार प्रदान करता है।
30i सीएनसी हाई-एक्सिस-काउंट मशीनिंग सिस्टम:एक FANUC सीरीज 30i सीएनसी 9-अक्ष कंपाउंड मशीनिंग केंद्र को नियंत्रित करता है - बेस मुख्य बोर्ड के एफएसएसबी चैनलों की तुलना में अधिक अक्ष सेवा कर सकते हैं। A20B-3300-0478 विस्तारित अक्ष गणना के लिए आवश्यक अतिरिक्त FSSB चैनल प्रदान करता है।
R-30i रोबोट सर्वो मॉड्यूल दोष:R-30i द्वारा नियंत्रित FANUC औद्योगिक रोबोट एक या अधिक संयुक्त अक्षों पर FSSB संचार दोष विकसित करता है। A20B-3300-0478 सर्वो ऐड-ऑन मॉड्यूल को दोष के रूप में पहचाना गया है। प्रतिस्थापन सभी संयुक्त ड्राइव पर पूर्ण एफएसएसबी संचार बहाल करता है।
Q1: A20B-3300-0478 भौतिक रूप से 30i मुख्य बोर्ड से कैसे जुड़ता है?
A20B-3300-0478 एक प्लग-इन मॉड्यूल है जो 30i/R-30i मुख्य सीपीयू बोर्ड पर क्षैतिज रूप से स्थापित होता है - ठीक उसी तरह जैसे एक विकल्प कार्ड मुख्य बोर्ड में प्लग होता है। यह बोर्ड-टू-बोर्ड कनेक्टर के माध्यम से अपनी शक्ति और नियंत्रण सिग्नल खींचता है और सर्वो ड्राइव चेन कनेक्शन के लिए अपने एफएसएसबी फाइबर-ऑप्टिक कनेक्टर प्रदान करता है।
Q2: कौन सी सर्वो ड्राइव A20B-3300-0478 से कनेक्ट होती है?
A20B-3300-0478 FSSB फाइबर-ऑप्टिक आउटपुट प्रदान करता है जो डेज़ी-चेन टोपोलॉजी में FANUC अल्फा-आई सर्वो ड्राइव मॉड्यूल (A06B-6114 αis श्रृंखला, A06B-6096 अल्फा SVM श्रृंखला, आदि) से कनेक्ट होता है। ऐड-ऑन मॉड्यूल से प्रत्येक एफएसएसबी चैनल श्रृंखला में जुड़े कई ड्राइव की सेवा कर सकता है।
Q3: क्या A20B-3300-0478 को बदलने के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, इस ऐड-ऑन मॉड्यूल द्वारा प्रदत्त अक्षों के लिए सभी सर्वो पैरामीटर सीएनसी या रोबोट नियंत्रक के मुख्य एसआरएएम में रहते हैं। प्रतिस्थापन को फिट करने के बाद, सिस्टम सभी कनेक्टेड ड्राइव के साथ एफएसएसबी संचार को फिर से स्थापित करता है और मौजूदा मापदंडों को स्वचालित रूप से लागू करता है।
Q4: क्या A20B-3300-0478 सीएनसी (30i) और रोबोट (R-30i) अनुप्रयोगों के बीच विनिमेय है?
30i/31i/32i सीएनसी और R-30i रोबोट नियंत्रकों दोनों के लिए हार्डवेयर मॉड्यूल की पुष्टि की गई है। हालाँकि, विशिष्ट कॉन्फ़िगरेशन (एफएसएसबी चैनल गिनती, सॉफ़्टवेयर सेटिंग्स) सीएनसी और रोबोट अनुप्रयोगों के बीच भिन्न हो सकते हैं। लागू रखरखाव मैनुअल से पुष्टि करें कि क्रॉस-प्रतिस्थापन से पहले एक ही मॉड्यूल संस्करण दोनों अनुप्रयोगों के लिए सही है।
Q5: A20B-3300-0478 और एक्सिस कार्ड (A20B-3300-063x) के बीच क्या अंतर है?
A20B-3300-063x एक्सिस कार्ड (0635/0638) निचले स्तर के FANUC सीएनसी प्लेटफॉर्म (0i-D और संबंधित) के लिए बेस एक्सिस नियंत्रण मॉड्यूल हैं। A20B-3300-0478 विशेष रूप से FS30i और R-30i प्लेटफ़ॉर्म के लिए एक सर्वो ऐड-ऑन विस्तार मॉड्यूल है - जिसमें पहले से ही मुख्य बोर्ड पर बेस FSSB चैनल हैं और विस्तारित अक्ष गणना के लिए इस ऐड-ऑन की आवश्यकता होती है। वे विभिन्न सीएनसी प्लेटफ़ॉर्म स्तरों की सेवा करते हैं।
