| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0551 |

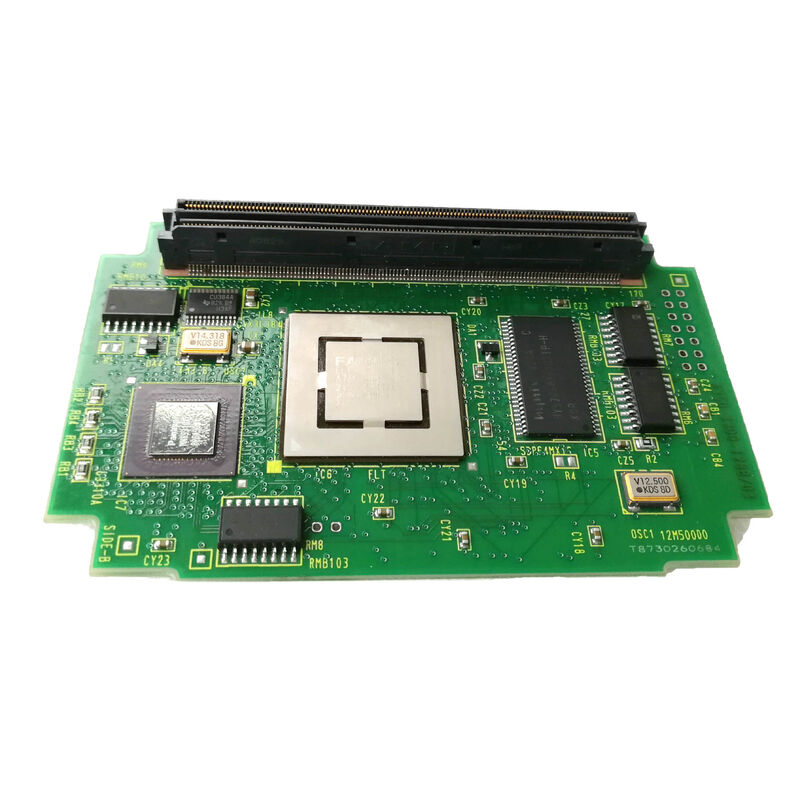

A20B-3300-0551 एक सामान्य प्रयोजन के सीपीयू मॉड्यूल नहीं हैग्राफिकल यूजर इंटरफेस मॉड्यूलप्रदर्शन प्रसंस्करण और ग्राफिकल इंटरफेस कार्यों के लिए समर्पित है। जबकि सीएनसी के मुख्य सीपीयू मॉड्यूल प्रोग्राम इंटरपोलेशन, अक्ष नियंत्रण और सिस्टम समन्वय को संभालता है,जीयूआई मॉड्यूल ऑपरेटर के विजुअल इंटरफेस के लिए जिम्मेदार है.
यह कार्यात्मक पृथक्करण एक महत्वपूर्ण वास्तुशिल्प लाभ प्रदान करता हैःऑपरेटर का प्रदर्शन अनुभव सुचारू और प्रतिक्रियाशील रहता है भले ही सीएनसी मुख्य सीपीयू जटिल बहु-अक्ष गणनाओं के साथ भारी भारित होप्रत्येक प्रोसेसर अपने स्वयं के डोमेन को संभालता है, बिना प्रसंस्करण समय के लिए प्रतिस्पर्धा किए।
| पैरामीटर | मूल्य |
|---|---|
| मॉड्यूल प्रकार | ग्राफिक यूजर इंटरफेस (GUI) |
| स्मृति | 128 एमबी DRAM |
| रूप कारक | प्लग-इन मॉड्यूल |
| श्रृंखला | A20B-3300 |
The A20B-3300 series contains both general CPU modules (like the A20B-3300-0293 486 module and A20B-3300-0312 Pentium module described in this series) and specialised functional modules like the A20B-3300-0551.
एक सीएनसी विन्यास के भीतर संबंधः
मुख्य सीपीयू मॉड्यूलःकार्यक्रम निष्पादन, गति अंतरालन, पीएमसी सीढ़ी, सर्वो संचार, प्रणाली समन्वय।
जीयूआई मॉड्यूल (A20B-3300-0551):डिस्प्ले रेंडरिंग, ऑपरेटर इंटरफेस, ग्राफिकल फीडबैक, पीसी फ़ंक्शन एप्लिकेशन।
दोनों एक ही मुख्य बोर्ड में प्लग करते हैं लेकिन स्वतंत्र प्रसंस्करण डोमेन की सेवा करते हैं। जीयूआई मॉड्यूल में एक दोष ऑपरेटर डिस्प्ले को बाधित कर सकता है जबकि सीएनसी मशीनिंग जारी रखता है और इसके विपरीत।
पीसी फंक्शन के साथ सीएनसी पर जीयूआई मॉड्यूल त्रुटिःपीसी फंक्शन के साथ एक FANUC सीएनसी में डिस्प्ले समस्याएं विकसित होती हैं ∙ ग्राफिकल इंटरफेस धीमा हो जाता है, टूल पथ डिस्प्ले रेंडर करने में विफल रहता है, या पीसी फ़ंक्शन क्रैश हो जाता है। सीएनसी सामान्य रूप से मशीनिंग जारी रखता है।दोष के रूप में A20B-3300-0551 जीयूआई मॉड्यूल की पहचान की गई है. प्रतिस्थापन प्रदर्शन और पीसी कार्य प्रदर्शन को बहाल करता है.
सीएनसी डिस्प्ले का नवीनीकरण:FANUC सीएनसी प्रणाली की ग्राफिकल डिस्प्ले क्वालिटी सेवा के वर्षों में बिगड़ गई है। डिस्प्ले सिस्टम रिफ्रेश के हिस्से के रूप में A20B-3300-0551 जीयूआई मॉड्यूल को प्रतिस्थापित किया गया है।
Q1: कौन सी सीएनसी प्रणाली A20B-3300-0551 जीयूआई मॉड्यूल का उपयोग करती है?
The A20B-3300-0551's 128MB DRAM capacity and "GUI Module" designation indicate a high-performance display-focused configuration — consistent with FANUC i-B generation CNC systems with PC function or high-resolution display options. मेजबान मुख्य बोर्ड के हार्डवेयर प्रलेखन से लागू सीएनसी मॉडल की पुष्टि करें.
Q2: क्या A20B-3300-0551 को बदलने से सीएनसी पैरामीटर या भाग कार्यक्रम प्रभावित होते हैं?
नहीं. सीएनसी पैरामीटर और भाग कार्यक्रम मुख्य बोर्ड पर एसआरएएम और FROM मेमोरी मॉड्यूल में रहते हैं, जीयूआई मॉड्यूल में नहीं। A20B-3300-0551 को बदलने से इन संग्रहीत मानों पर कोई प्रभाव नहीं पड़ता है।प्रतिस्थापन को स्थापित करने के बादसीएनसी की मशीनिंग क्षमता कभी भी जीयूआई मॉड्यूल की खराबी से प्रभावित नहीं हुई।
प्रश्न 3: यदि सीएनसी प्रोग्राम चला रहा है तो ए20बी-3300-0551 जीयूआई मॉड्यूल विफल हो जाता है तो क्या होता है?
यदि उत्पादन के दौरान जीयूआई मॉड्यूल विफल हो जाता है, तो सीएनसी के मशीनिंग कार्य जारी रहते हैं ̇ मुख्य सीपीयू, सर्वो अक्ष और पीएमसी प्रभावित नहीं होते हैं। ऑपरेटर डिस्प्ले गैर-कार्यात्मक या अनियमित हो सकता है,ऑपरेटर पैनल से कार्यक्रम की निगरानी या सीएनसी के साथ बातचीत करना असंभव बना रहा हैदोषपूर्ण मॉड्यूल को बदलने के लिए मशीन को जल्द से जल्द सुरक्षित रूप से रोकना चाहिए।
प्रश्न 4: क्या आधुनिक पीसी कार्य अनुप्रयोगों के लिए 128 एमबी पर्याप्त है?
A20B-3300-0551 में 128MB DRAM FANUC i-B पीढ़ी के पीसी फ़ंक्शन के लिए उदार था। इस सीएनसी पीढ़ी के लिए डिज़ाइन और योग्य पीसी अनुप्रयोगों के लिए, 128MB पर्याप्त मेमोरी प्रदान करता है। Running modern PC software not qualified for this FANUC CNC generation is not recommended regardless of available memory — use only FANUC-qualified and machine-builder-qualified software for the PC function.
