| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0600 |
FANUC सीरीज 16i-B और 18i-B सीएनसी नियंत्रक FANUC के मध्य-उच्च श्रेणी के आई-सीरीज सीएनसी की बी-जनरेशन हार्डवेयर संशोधन का प्रतिनिधित्व करते हैं।ये प्रणाली जटिल मशीनिंग केंद्रों (16i-B) और टर्निंग केंद्रों (18i-B) को संचालित करती हैं जहां अधिक धुरी हैं, अधिक उन्नत सर्वो नियंत्रण, और अधिक सीएनसी विकल्पों की आवश्यकता होती है जो कि अर्थव्यवस्था-स्तरीय 0i-B समर्थन कर सकता है।

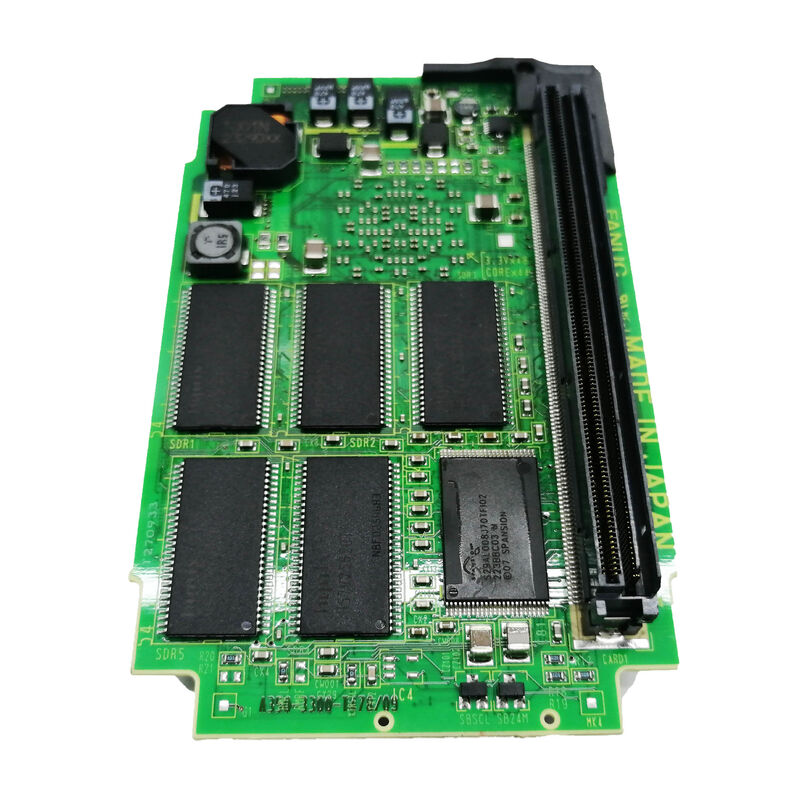

A20B-3300-0600 इन नियंत्रकों के लिए पेंटियम एमएमएक्स प्रोसेसर कार्ड है जो 16i-B/18i-B का "मस्तिष्क" है जो अपने 16MB SDRAM कार्यशील स्मृति से सभी सीएनसी नियंत्रण सॉफ्टवेयर को निष्पादित करता है।
| पैरामीटर | मूल्य |
|---|---|
| संगत | सीरीज 16i-B (F16iB), सीरीज 18i-B (F18iB) |
| प्रोसेसर | इंटेल पेंटियम एमएमएक्स |
| स्मृति | 16 एमबी एसडीआरएएम |
| प्रकार | प्लग-इन सीपीयू कार्ड |
| श्रृंखला | A20B-3300 |
060x रेंज i-B पीढ़ी के सीएनसी प्लेटफार्मों के लिए पेंटियम MMX सीपीयू मॉड्यूल परिवार हैः
| बोर्ड | प्लेटफार्म | प्रोसेसर | स्मृति |
|---|---|---|---|
| A20B-3300-0600 | 16i-B, 18i-B | पेंटियम एमएमएक्स | 16MB |
| A20B-3300-0602 | 21i-B | पेंटियम एमएमएक्स | 16MB |
| A20B-3300-0603 | 21i-B | पेंटियम एमएमएक्स | 32MB |
0600 16i-B/18i-B विशिष्ट संस्करण है जो 21i-B की सेवा करने वाले 0602/0603 से अलग है।तीन बोर्ड अलग सीएनसी मुख्य बोर्ड सोकेट की सेवा और विनिमेय नहीं हैं.
उत्पाद विवरण में "CPU SDRAM 16MB" पदनाम विशेष रूप से स्मृति प्रौद्योगिकी को SDRAM के रूप में पहचानता है।मानक DRAM एक असिंक्रोनस इंटरफ़ेस का उपयोग करता है ️ डेटा ट्रांसफर समय प्रोसेसर घड़ी से स्वतंत्र है, मेमोरी एक्सेस के बीच प्रतीक्षा स्थितियों की आवश्यकता होती है।
एसडीआरएएम सिस्टम घड़ी के लिए सभी स्मृति कार्यों को सिंक्रनाइज़ करके इन प्रतीक्षा राज्यों को समाप्त करता है. जब सीएनसी एसडीआरएएम से डेटा का अनुरोध करता है, तो यह सिस्टम घड़ी के लिए सभी मेमोरी ऑपरेशनों को सिंक्रनाइज़ करता है.पहली पहुँच के लिए कुछ घड़ी चक्रों की आवश्यकता होती है लेकिन एक ही पंक्ति में बाद के पहुँच अतिरिक्त प्रतीक्षा राज्यों के बिना अधिकतम बस बैंडविड्थ तक पहुँचते हैंसीएनसी सॉफ्टवेयर के लिए जो अनुक्रमिक पैटर्न में मेमोरी तक पहुँचता है ब्लॉक-बाय-ब्लॉक प्रोग्राम निष्पादन, अनुक्रमिक आई/ओ पोलिंग,पीएमसी सीढ़ी स्कैनिंग ️ एसडीआरएएम के फट मोड से लगातार प्रदर्शन लाभ मिलता है.
16i-B सीएनसी सीपीयू मॉड्यूल की खराबीःएक FANUC 16i-B मशीनिंग केंद्र में CPU स्तर की विफलताएं विकसित होती हैं। सीएनसी प्रारंभ करने में विफल रहता है या सीपीयू से संबंधित अलार्म उत्पन्न करता है। A20B-3300-0600 को दोष के रूप में पहचाना जाता है।प्रतिस्थापन प्रोसेसर और इसके 16MB कार्य स्मृति को बहाल करता है.
18i-B टर्निंग सेंटर प्रोसेसर उन्नयनःएक श्रृंखला 18i-B टर्निंग सेंटर को मानक पेंटियम मॉड्यूल से A20B-3300-0600 पेंटियम MMX मॉड्यूल में अपग्रेड किया जाता है।कैश और एसडीआरएएम प्रदर्शन में सुधार जटिल बहु-अक्ष मोड़ कार्यक्रमों के लिए ब्लॉक प्रसंस्करण समय को कम करता है.
प्रश्न 1: 16i-B/18i-B के लिए A20B-3300-0311 (मानक पेंटियम) और A20B-3300-0600 (पेंटियम MMX) के बीच अंतर क्या है?
A20B-3300-0311 मानक इंटेल पेंटियम प्रोसेसर का उपयोग करता है। A20B-3300-0600 डबल एल 1 कैश, एसडीआरएएम मेमोरी (बनाम डीआरएएम), बेहतर शाखा भविष्यवाणी के साथ इंटेल पेंटियम एमएमएक्स का उपयोग करता है,और MMX निर्देश सेट. पेंटियम एमएमएक्स कैश-गहन कार्यभार जैसे सीएनसी लुक-आउट प्रोसेसिंग और पीएमसी निष्पादन पर बेहतर प्रदर्शन प्रदान करता है। दोनों श्रृंखला 16i-B/18i-B की सेवा करते हैं।
Q2: क्या A20B-3300-0600 A20B-3300-0602 (21i-B Pentium MMX मॉड्यूल) का विकल्प हो सकता है?
नहीं. हालांकि दोनों 16MB DRAM के साथ पेंटियम MMX का उपयोग करते हैं, A20B-3300-0600 16i-B/18i-B के लिए है और A20B-3300-0602 21i-B के लिए है.प्लेटफ़ॉर्म-विशिष्ट मुख्य बोर्ड सॉकेट कॉन्फ़िगरेशन और सिग्नल असाइनमेंट उन्हें विनिमेय नहीं बनाते हैं.
Q3: क्या A20B-3300-0600 को बदलने से सीएनसी पैरामीटर या प्रोग्राम प्रभावित होते हैं?
नहीं. सीएनसी मापदंडों और कार्यक्रमों SRAM और FROM मॉड्यूल में निवास करते हैं. सीपीयू कार्ड को बदलने से संग्रहीत डेटा प्रभावित नहीं होता है.सीएनसी FROM से बूट और SRAM से पैरामीटर पढ़ता है.
प्रश्न 4: क्या A20B-3300-0600 में FROM और SRAM भी हैं या वे अलग हैं?
A20B-3300-0600 में प्रोसेसर और 16MB SDRAM कार्यशील मेमोरी होती है। FROM (non-volatile system software storage) and SRAM (battery-backed parameters/programme storage) reside in separate memory modules that plug into positions on or near the main board — not integrated on the CPU cardइस मॉड्यूलर मेमोरी आर्किटेक्चर को 16i-B/18i-B प्लेटफॉर्म के लिए सीएनसी-शॉपिंग द्वारा पुष्टि की गई है।
