| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0601 |

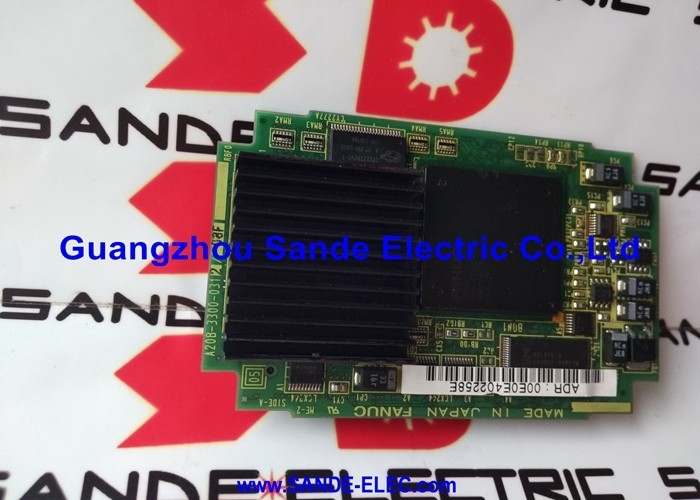

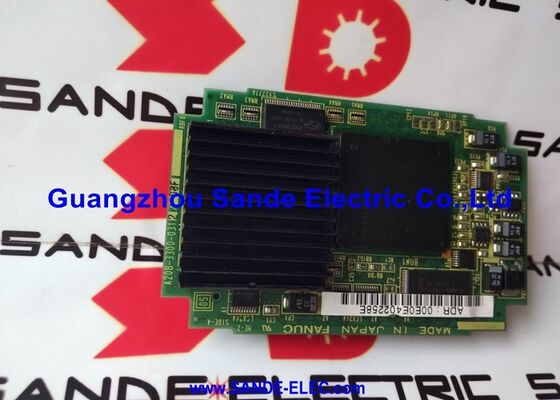

A20B-3300-0601 FANUC की श्रृंखला 16iB और 18iB सीएनसी नियंत्रकों के लिए प्लग-इन CPU मॉड्यूल कार्ड है। इसमें 32 एमबी एसडीआरएएम है और यह नियंत्रण इकाई के मुख्य सीपीयू मदरबोर्ड में फिट बैठता है, जहां यह प्रोसेसर और कार्यशील मेमोरी प्रदान करता है जिससे सीएनसी चलता है। सभी सीएनसी चक्र निष्पादन, इंटरपोलेशन, सर्वो कमांड जेनरेशन, एचएमआई प्रबंधन और पृष्ठभूमि कार्य प्रसंस्करण इस मॉड्यूल के माध्यम से चलते हैं।
A20B-3300 श्रृंखला CPU मॉड्यूल को उनकी SDRAM या DRAM क्षमता द्वारा विभेदित किया जाता है। -0600 वैरिएंट 16MB प्रदान करता है; -0601 32एमबी एसडीआरएएम प्रदान करता है। 32 एमबी कॉन्फ़िगरेशन सबसे अधिक मांग वाले 16iB और 18iB अनुप्रयोगों के लिए निर्दिष्ट है - मल्टी-एक्सिस सिस्टम, जटिल प्रोग्राम वातावरण, या कॉन्फ़िगरेशन जहां अतिरिक्त कार्यशील मेमोरी हेडरूम अधिक परिष्कृत सीएनसी फ़ंक्शंस और विकल्प सॉफ़्टवेयर का समर्थन करता है।
मॉड्यूल एक स्टैंडअलोन बोर्ड के बजाय एक प्लग-इन कार्ड है - यह अपने किनारे कनेक्टर के माध्यम से मुख्य सीपीयू मदरबोर्ड से जुड़ता है, उस बोर्ड पर एक परिभाषित स्लॉट स्थिति पर कब्जा कर लेता है। मुख्य सीपीयू बोर्ड बिजली प्रदान करता है और सिस्टम इंटरकनेक्ट करता है; A20B-3300-0601 प्रोसेसिंग कोर और उसका SDRAM प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए20बी-3300-0601 |
| याद | 32 एमबी एसडीआरएएम |
| अनुकूल | सीरीज 16iB/18iB सीएनसी |
| प्रकार | प्लग-इन सीपीयू मॉड्यूल कार्ड |
| आसन्न संस्करण | A20B-3300-0600 (16MB DRAM) |
| शृंखला | A20B-3300 |
| स्थिति | बंद |
| मूल | जापान |
| भाग संख्या | याद | अनुकूल |
|---|---|---|
| ए20बी-3300-0600 | 16एमबी ड्रामा | 16iB, 18iB |
| ए20बी-3300-0601 | 32 एमबी एसडीआरएएम | 16iB, 18iB |
सीएनसी सिस्टम की मेमोरी आवश्यकताओं की पुष्टि किए बिना ये दो वेरिएंट विनिमेय नहीं हैं। प्रतिस्थापन को स्थापित संस्करण की मेमोरी क्षमता और प्रकार से मेल खाना चाहिए। यदि सीएनसी सॉफ़्टवेयर को बड़ी मेमोरी कॉन्फ़िगरेशन की आवश्यकता होती है, तो 16एमबी मॉड्यूल स्थापित करने से जहां 32एमबी की आवश्यकता होती है, बूट विफलता या अनुपलब्ध फ़ंक्शन उपलब्धता उत्पन्न हो सकती है।
A20B-3300-0601 में SDRAM - अस्थिर कार्यशील मेमोरी है। सीएनसी के प्रोग्राम डेटा, पैरामीटर और सिस्टम सॉफ़्टवेयर को FROM/SRAM मॉड्यूल (आमतौर पर A20B-3900-0xxx श्रृंखला) में संग्रहीत किया जाता है, इस CPU कार्ड में नहीं। सीपीयू मॉड्यूल को बदलने से संग्रहीत प्रोग्राम या पैरामीटर डेटा में कोई परिवर्तन नहीं होता है। सीएनसी प्रत्येक पावर-ऑन पर अपने रनटाइम डेटा को FROM/SRAM से CPU मॉड्यूल के SDRAM में लोड करता है। किसी भी पीसीबी प्रतिस्थापन से पहले सभी सीएनसी डेटा का वर्तमान बैकअप अभी भी अनुशंसित है, लेकिन अकेले सीपीयू मॉड्यूल को बदलने से डेटा हानि का जोखिम FROM/SRAM मॉड्यूल की तुलना में कम है।
Q1: A20B-3300-0600 (16MB) और A20B-3300-0601 (32MB) के बीच कार्यात्मक अंतर क्या है?
दोनों 16iB और 18iB के लिए CPU मॉड्यूल हैं। -0601 में 32 एमबी एसडीआरएएम सीएनसी के सक्रिय निष्पादन वातावरण के लिए अधिक कार्यशील मेमोरी प्रदान करता है - जटिल मल्टी-एक्सिस सिस्टम, बड़े प्रोग्राम या वैकल्पिक कार्यों के लिए उपयोगी है जिनके लिए अतिरिक्त रनटाइम मेमोरी हेडरूम की आवश्यकता होती है। स्थापित सीएनसी सिस्टम का हार्डवेयर कॉन्फ़िगरेशन निर्दिष्ट करता है कि किस प्रकार की आवश्यकता है। जहां -0601 की आवश्यकता है वहां -0600 को प्रतिस्थापित करने से सीमित फ़ंक्शन या बूट त्रुटियां उत्पन्न हो सकती हैं।
Q2: क्या A20B-3300-0601 सीएनसी पैरामीटर या प्रोग्राम संग्रहीत करता है?
नहीं, एसडीआरएएम अस्थिर है - बिजली बंद होने पर सारा डेटा नष्ट हो जाता है। सीएनसी पैरामीटर, प्रोग्राम, टूल ऑफ़सेट और सिस्टम सॉफ़्टवेयर FROM और बैटरी-समर्थित SRAM (आमतौर पर एक अलग A20B-3900-xxxx मॉड्यूल पर) में संग्रहीत होते हैं। सीपीयू मॉड्यूल प्रत्येक स्टार्टअप पर इस डेटा को FROM/SRAM मॉड्यूल से अपने SDRAM में लोड करता है। सीपीयू मॉड्यूल को बदलने से सीएनसी का संग्रहीत डेटा कॉन्फ़िगरेशन नहीं बदलता है।
Q3: सीएनसी बूट होता है लेकिन मेमोरी त्रुटि अलार्म दिखाता है। क्या A20B-3300-0601 संभावित कारण है?
एसडीआरएएम मॉड्यूल विफलताएं स्टार्टअप पर मेमोरी त्रुटि अलार्म उत्पन्न कर सकती हैं - सीएनसी पता लगाता है कि कार्यशील मेमोरी अपने पावर-ऑन सेल्फ-टेस्ट के दौरान सही ढंग से प्रतिक्रिया नहीं दे रही है। हालाँकि, बूट पर मेमोरी त्रुटियाँ ख़राब SRAM बैकअप बैटरियों (जो FROM/SRAM को प्रभावित करती हैं, इस कार्ड को नहीं) या दूषित FROM डेटा से भी होती हैं। अलार्म कोड द्वारा अंतर करें: DRAM की ओर इशारा करने वाले अलार्म या कार्यशील मेमोरी दोष इस मॉड्यूल की ओर इशारा करते हैं; SRAM या FROM अलार्म FROM/SRAM मॉड्यूल की ओर इशारा करते हैं।
Q4: क्या A20B-3300-0601 को बदलने के बाद CNC को कॉन्फ़िगर किया जाना चाहिए?
यदि केवल सीपीयू मॉड्यूल को प्रतिस्थापित किया जाता है और FROM/SRAM मॉड्यूल को बरकरार रखा जाता है, तो FROM/SRAM से CNC पैरामीटर और सॉफ़्टवेयर लोड सामान्य रूप से होता है। सीएनसी को अगले पावर-ऑन पर अपनी कॉन्फ़िगर स्थिति को फिर से शुरू करना चाहिए। सीएनसी पैरामीटर पृष्ठों की जांच करके और उत्पादन पर लौटने से पहले I/O और ड्राइव ऑपरेशन की पुष्टि करके पुष्टि करें कि सभी पैरामीटर और फ़ंक्शन बरकरार हैं।
Q5: A20B-3300-0601 कहाँ से प्राप्त होता है?
FANUC 16iB/18iB सीएनसी पार्ट्स आफ्टरमार्केट के माध्यम से - FANUC i-श्रृंखला पीसीबी डीलर, सीएनसी मरम्मत विशेषज्ञ, और परीक्षण किए गए अधिशेष आपूर्तिकर्ता। स्थापित मॉड्यूल के लेबल से A20B-3300-0601 (32MB SDRAM) की पुष्टि करें। A20B-3300-0600 (16MB) सीएनसी सिस्टम की मेमोरी विशिष्टता की पुष्टि किए बिना प्रत्यक्ष विकल्प नहीं है।
