| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0635 |
FANUC सीएनसी आर्किटेक्चर में एक "एक्सिस कार्ड" एक समर्पित प्लग-इन मॉड्यूल है जो सीएनसी के मुख्य सीपीयू बोर्ड और सर्वो ड्राइव एम्पलीफायरों के बीच सर्वो अक्ष इंटरफ़ेस प्रदान करता है। यह मुख्य सीपीयू नहीं है, न ही मेमोरी मॉड्यूल - यह विशेष प्रोसेसर कार्ड है जो विशेष रूप से सर्वो अक्ष संचार और नियंत्रण के लिए जिम्मेदार है।

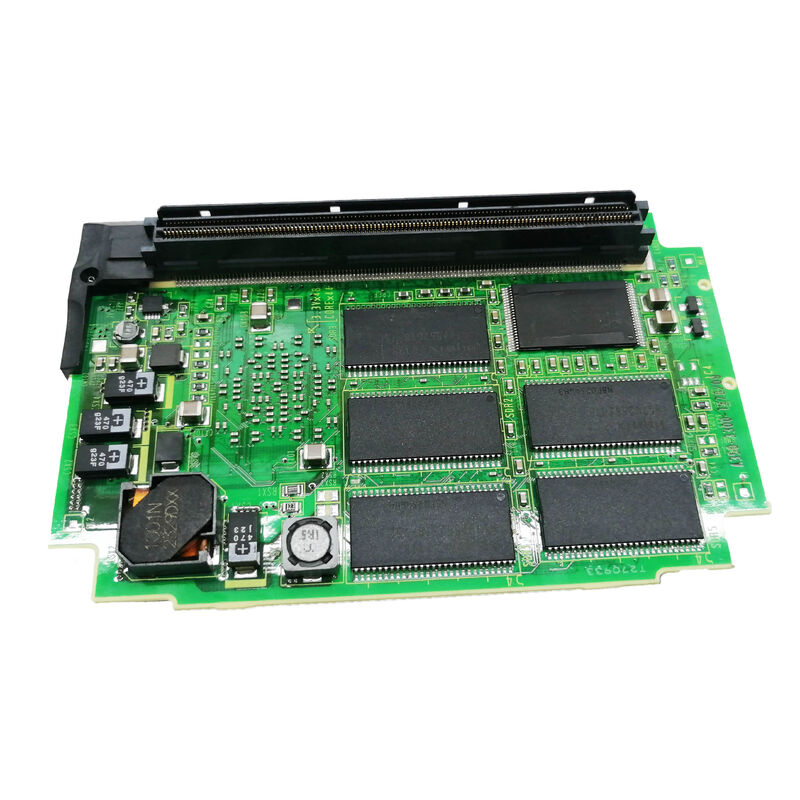

A20B-3300-0635 (एक्सिस कार्ड A1) ये मुख्य कार्य करता है:
एफएसएसबी संचार मास्टर:फाइबर-ऑप्टिक एफएसएसबी (फाइबर-ऑप्टिक सर्वो सीरियल बस) सिग्नल उत्पन्न करता है जो सर्वो ड्राइव एम्पलीफायरों को आदेश देता है। प्रत्येक प्रक्षेप चक्र पर, यह कार्ड स्थिति कमांड को प्रत्येक अक्ष ड्राइव तक पहुंचाता है और एनकोडर फीडबैक प्राप्त करता है - वह चक्र जो प्रत्येक नियंत्रित अक्ष के लिए स्थिति लूप को बंद कर देता है।
सर्वो समन्वय प्रसंस्करण:सीएनसी की समन्वय प्रणाली के भीतर, प्रत्येक अक्ष के लिए स्थिति कमांड की गणना सर्वो की वर्तमान स्थिति के सापेक्ष की जानी चाहिए। एक्सिस कार्ड अंकगणित को संभालता है जो सीएनसी के इंटरपोलेशन परिणाम को प्रति-एक्सिस ड्राइव कमांड में अनुवादित करता है।
डिजिटल वर्तमान नियंत्रण इंटरफ़ेस:एक्सिस कार्ड से एफएसएसबी डेटा स्ट्रीम में न केवल स्थिति कमांड बल्कि सर्वो ड्राइव के वर्तमान नियंत्रण लूप के लिए पैरामीटर डेटा भी शामिल है - लाभ मान, एचआरवी 2/एचआरवी 3 मोड सेटिंग्स, और सुरक्षा थ्रेसहोल्ड जो ड्राइव के गतिशील व्यवहार को परिभाषित करते हैं।
| पैरामीटर | कीमत |
|---|---|
| प्रकार | एक्सिस कार्ड A1 |
| शृंखला | A20B-3300 |
| इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक सर्वो बस) |
| आवेदन | सीएनसी सर्वो अक्ष नियंत्रण |
| परिवार | A20B-3300-063x एक्सिस कार्ड रेंज |
A20B-3300-063x रेंज एक परिभाषित एक्सिस कार्ड मॉड्यूल परिवार है, जिसमें कई प्रकार के पदनाम हैं:
| तख़्ता | प्रकार | प्लैटफ़ॉर्म |
|---|---|---|
| ए20बी-3300-0635 | ए 1 | FANUC सीएनसी (आधार विन्यास) |
| ए20बी-3300-0638 | ए2 | श्रृंखला 0i-D (0i-TD, 0i-MD) |
| ए20बी-3300-0637 | ए3 | सीरीज 0आई और सीरीज 30आई |
"ए1, ए2, ए3" प्रकार के पदनाम इस एक्सिस कार्ड परिवार के भीतर विभिन्न क्षमता स्तरों या प्लेटफ़ॉर्म-विशिष्ट कॉन्फ़िगरेशन का प्रतिनिधित्व करते हैं। A1 (0635) आधार प्रकार है - मानक विन्यास जो मूलभूत सर्वो अक्ष नियंत्रण आवश्यकता को पूरा करता है।
FANUC CNC पर एक्सिस कार्ड की खराबी:एक FANUC सीएनसी विशिष्ट अक्षों पर FSSB संचार अलार्म विकसित करता है। एक्सिस कार्ड A1 (A20B-3300-0635) को दोष के रूप में पहचाना गया है। प्रतिस्थापन एफएसएसबी सर्वो संचार को पुनर्स्थापित करता है।
सीएनसी अक्ष नियंत्रण मॉड्यूल रखरखाव:इलेक्ट्रॉनिक्स रखरखाव से गुजर रहे एक FANUC सीएनसी सिस्टम का एक्सिस कार्ड बदल दिया गया है। A20B-3300-0635 A1 प्रकार की पुष्टि स्थापित कार्ड के लेबल से की जाती है।
Q1: एक्सिस कार्ड A1 (A20B-3300-0635) और एक्सिस कार्ड A2 (A20B-3300-0638) के बीच क्या अंतर है?
A1 प्रकार 063x एक्सिस कार्ड परिवार का आधार विन्यास है। A2 प्रकार (A20B-3300-0638) को 4 अक्षों, HRV3/HRV2 सर्वो नियंत्रण के साथ श्रृंखला 0i-D (0i-TD/0i-MD) अनुप्रयोगों के लिए पुष्टि की गई है। A1 प्रकार एक ही अक्ष कार्ड आर्किटेक्चर के भीतर एक अलग प्लेटफ़ॉर्म कॉन्फ़िगरेशन प्रदान करता है।
Q2: A20B-3300-0635 कितने सर्वो अक्षों का समर्थन करता है?
A20B-3300-0635 द्वारा समर्थित अक्ष गणना इसके विशिष्ट FSSB चैनल कॉन्फ़िगरेशन पर निर्भर करती है। उस विशिष्ट सिस्टम के लिए लागू FANUC CNC हार्डवेयर मैनुअल से अक्ष गणना की पुष्टि करें जिसमें A20B-3300-0635 स्थापित है।
Q3: क्या A20B-3300-0635 को बदलने के लिए सर्वो पैरामीटर पुनः प्रविष्टि की आवश्यकता है?
नहीं, सर्वो पैरामीटर सीएनसी की मुख्य मेमोरी में रहते हैं - एक्सिस कार्ड में नहीं। प्रतिस्थापन A20B-3300-0635 फिट करने के बाद, CNC मौजूदा मापदंडों को फिर से लोड करता है और सभी सर्वो ड्राइव के साथ FSSB संचार को फिर से स्थापित करता है। उत्पादन पर लौटने से पहले सामान्य सर्वो प्रतिक्रिया सत्यापित करें।
Q4: क्या A20B-3300-0635 HRV3 सर्वो नियंत्रण के साथ संगत है?
लागू FANUC रखरखाव मैनुअल से पुष्टि करें कि A1 प्रकार का अक्ष कार्ड HRV3 का समर्थन करता है या नहीं। HRV3/HRV2 के लिए A2 प्रकार (0638) की पुष्टि की गई है। A1 प्रकार में HRV3 क्षमता शामिल है या नहीं यह इसके विशिष्ट हार्डवेयर विनिर्देश पर निर्भर करता है।
Q5: मैं कैसे पुष्टि करूं कि A20B-3300-0635 मेरे सीएनसी के लिए सही एक्सिस कार्ड है?
स्थापित कार्ड के लेबल से भाग संख्या पढ़ें। यदि इस पर A20B-3300-0635 लिखा है, तो यह निश्चित प्रतिस्थापन है। लागू FANUC सीएनसी रखरखाव मैनुअल में स्पेयर पार्ट्स तालिका के साथ क्रॉस-रेफरेंस।
