| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3300-0638 |

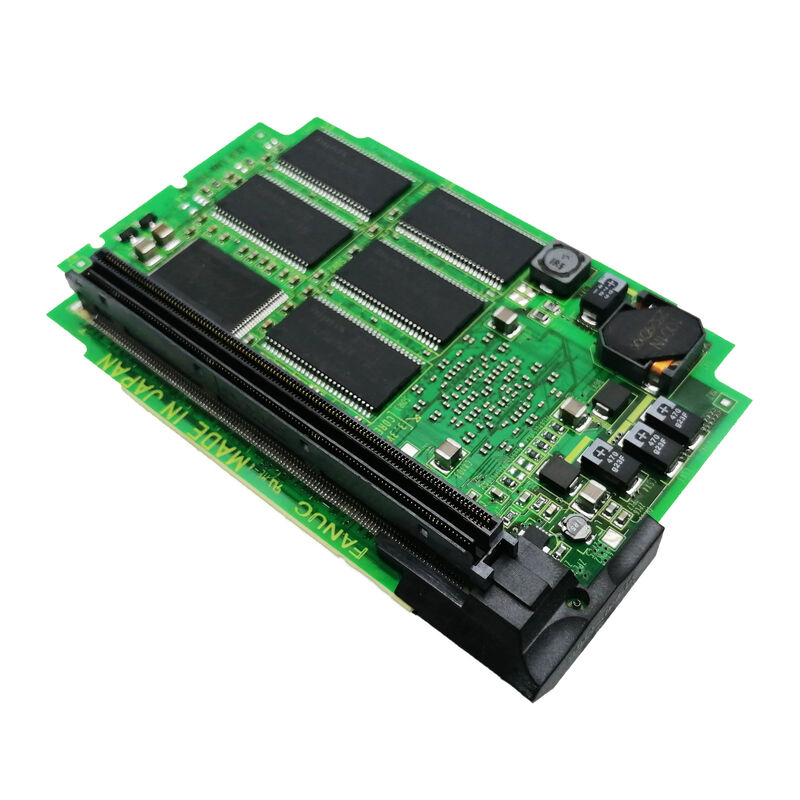

A20B-3300-0638 सीधे सीरीज 0i-D मुख्य बोर्ड में प्लग होता है। यह वह मॉड्यूल है जो 0i-D को इसकी सर्वो अक्ष बुद्धिमत्ता प्रदान करता है - सर्वो ड्राइव के लिए सभी FSSB संचार को प्रबंधित करना और प्रत्येक नियंत्रित अक्ष के लिए वर्तमान नियंत्रण मापदंडों का समन्वय करना।
KFAS LLC पुष्टि करता है: "A20B-3300-0638 का उपयोग फैनुक 0i-मॉडल D (0i-TD, 0i-MD) रखरखाव मैनुअल B-64305EN में किया जाता है।"
0i-D चौथी पीढ़ी का FANUC 0i सीएनसी है - वैश्विक विनिर्माण में केंद्रों और मशीनिंग केंद्रों को मोड़ने के लिए सबसे व्यापक रूप से तैनात मध्य-श्रेणी सीएनसी प्लेटफॉर्म। इसका सर्वो प्रदर्शन सीधे भाग की गुणवत्ता और चक्र समय को प्रभावित करता है, जिससे एक्सिस कार्ड सीएनसी हार्डवेयर स्टैक में सबसे परिणामी बोर्डों में से एक बन जाता है।
| पैरामीटर | कीमत |
|---|---|
| अनुकूल | सीरीज 0आई-डी (0आई-टीडी, 0आई-एमडी) |
| अधिकतम अक्ष | 4 |
| सर्वो नियंत्रण | एचआरवी3/एचआरवी2 |
| इंटरफ़ेस | एफएसएसबी |
| नियमावली | बी-64305EN |
| शृंखला | A20B-3300 |
A20B-3300-0638 का HRV3 और HRV2 दोनों के लिए समर्थन महत्वपूर्ण है। एचआरवी (उच्च प्रतिक्रिया वेक्टर) नियंत्रण सर्वो वर्तमान लूप की बैंडविड्थ निर्धारित करता है:
एचआरवी2:वर्तमान लूप को 62.5μs के अंतराल पर अद्यतन किया गया - मानक उच्च-प्रतिक्रिया मोड जिसने पहले HRV1 को प्रतिस्थापित किया। अधिकांश सीएनसी मशीनिंग अनुप्रयोगों के लिए उत्कृष्ट सर्वो कठोरता प्रदान करता है।
एचआरवी3:वर्तमान लूप को 31.25μs के अंतराल पर अद्यतन किया गया - एचआरवी2 का आधा चक्र समय, वर्तमान लूप अद्यतन दर को दोगुना कर देता है। यह सर्वो कठोरता को और बढ़ाता है, गतिशील कटिंग बलों के तहत स्थिति त्रुटि को कम करता है, और उच्च फीड्रेट्स पर सतह खत्म गुणवत्ता में सुधार करता है।
सटीक मशीनिंग अनुप्रयोगों के लिए - टाइट-टॉलरेंस टर्निंग, हाई-स्पीड डाई-एंड-मोल्ड मिलिंग - A20B-3300-0638 पर HRV3 की उपलब्धता 0i-D को पहले से उच्च स्तरीय सीएनसी प्लेटफार्मों से जुड़े सर्वो प्रदर्शन में सक्षम बनाती है।
0i-TD सीएनसी सर्वो दोष:एक FANUC 0i-TD खराद एक या अधिक अक्षों पर FSSB संचार अलार्म विकसित करता है। एक्सिस कार्ड A20B-3300-0638 को दोष के रूप में पहचाना गया है। प्रतिस्थापन सभी चार अक्ष चैनलों के लिए एफएसएसबी सर्वो संचार को पुनर्स्थापित करता है।
0i-एमडी मशीनिंग केंद्र अक्ष कार्ड रखरखाव:0i-MD मशीनिंग केंद्र नियंत्रण प्रणाली के रखरखाव से गुजरता है। एक्सिस कार्ड को अच्छी स्थिति में लाने के लिए A20B-3300-0638 को बदला गया है।
Q1: क्या A20B-3300-0638 0i-D के लिए विशिष्ट है, या 0i-C के साथ भी संगत है?
KFAS LLC 0i-मॉडल D (0i-TD, 0i-MD) रखरखाव मैनुअल B-64305EN के लिए A20B-3300-0638 की पुष्टि करता है। 0i-D और 0i-C विभिन्न मुख्य बोर्ड हार्डवेयर का उपयोग करते हैं। 0i-C हार्डवेयर दस्तावेज़ से पुष्टि करें कि क्या उस प्लेटफ़ॉर्म के लिए ऑर्डर करने से पहले 0638 0i-C अनुप्रयोगों के लिए निर्दिष्ट है।
Q2: कौन से अलार्म दर्शाते हैं कि A20B-3300-0638 विफल हो गया है?
एफएसएसबी संचार अलार्म (एसवी0401, एसवी0446, और 0आई-डी अलार्म सूची में संबंधित एफएसएसबी त्रुटि कोड) एक साथ कई अक्षों पर दिखाई देते हैं - खासकर जब सर्वो ड्राइव और मोटर्स सही ढंग से परीक्षण करते हैं - दोष स्रोत के रूप में अक्ष कार्ड को इंगित करते हैं। सिंगल-एक्सिस एफएसएसबी अलार्म एक्सिस कार्ड के बजाय ड्राइव-साइड गलती का संकेत दे सकता है।
Q3: क्या A20B-3300-0638 को बदलने के लिए किसी सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, 0i-D के सर्वो पैरामीटर (अक्ष लाभ, एचआरवी मोड सेटिंग, मोटर प्रकार, एनकोडर प्रकार) सीएनसी के मुख्य एसआरएएम में संग्रहीत होते हैं। A20B-3300-0638 को फिट करने के बाद, सीएनसी एफएसएसबी संचार को फिर से स्थापित करता है और मौजूदा सर्वो मापदंडों को सभी चार अक्षों पर स्वचालित रूप से लागू करता है।
Q4: A20B-3300-0638 (एक्सिस कार्ड A2) और A20B-3300-0637 (एक्सिस कार्ड A3) के बीच क्या अंतर है?
जे जे ऑटोमेशन पुष्टि करता है कि A20B-3300-0637 एक्सिस कार्ड A3 है, जो श्रृंखला 0i और श्रृंखला 30i नियंत्रकों में अक्ष नियंत्रण कार्यों का प्रबंधन करता है। A3 प्रकार A2 प्रकार की तुलना में व्यापक या अधिक सक्षम प्लेटफ़ॉर्म प्रदान करता है। A2 (0638) की पुष्टि विशेष रूप से 0i-D (0i-TD/0i-MD) के लिए की गई है। इंस्टॉल किए गए कार्ड प्रकार की उसके लेबल से पुष्टि करें - हार्डवेयर संगतता की पुष्टि किए बिना A3 को A2 या इसके विपरीत से प्रतिस्थापित न करें।
