| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-3300-0653 |

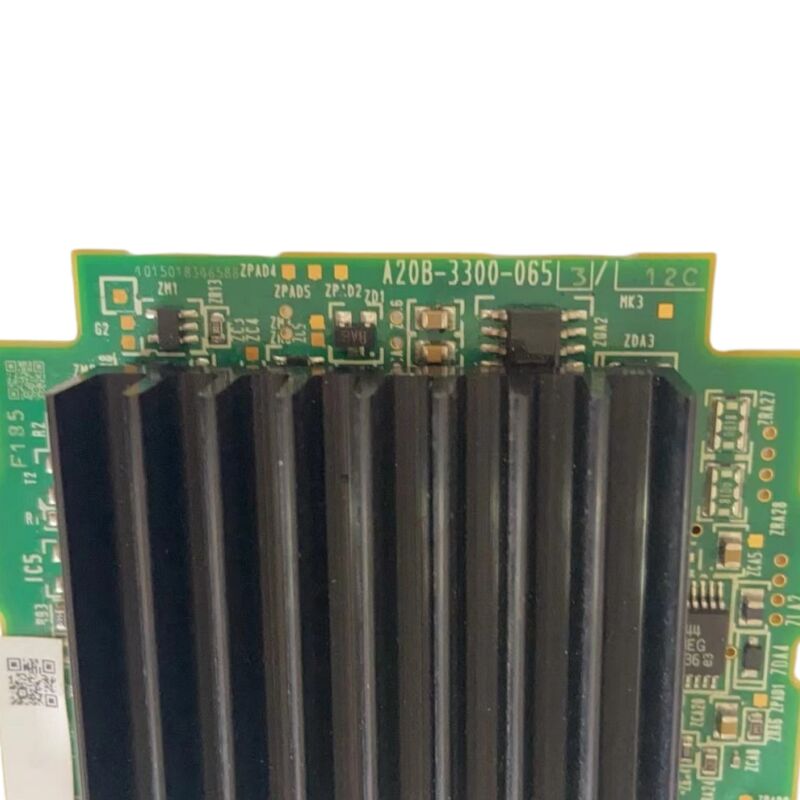

A20B-3300-0653 FANUC की A20B-3300 बोर्ड सीरीज़ का एक CPU मॉड्यूल है — यह प्रोसेसिंग मॉड्यूल का परिवार है जिसका उपयोग FANUC CNC और रोबोट कंट्रोल सिस्टम में किया जाता है। A20B-3300 परिवार में CPU प्रोसेसिंग कार्ड, ग्राफिक्स मॉड्यूल, सर्वो कंट्रोल कार्ड और हाई-स्पीड मेमोरी मॉड्यूल शामिल हैं। -0653 इस परिवार के भीतर A2 सीरीज़ CPU मॉड्यूल का प्रकार है।
FANUC CNC कंट्रोल यूनिट में, CPU मॉड्यूल प्रोसेसिंग कोर होता है। यह FROM मेमोरी मॉड्यूल से लोड किए गए CNC सिस्टम सॉफ़्टवेयर को निष्पादित करता है, रीयल-टाइम कार्यों (एक्सिस इंटरपोलेशन, PMC लैडर निष्पादन, ऑपरेटर इंटरफ़ेस प्रोसेसिंग, I/O प्रबंधन) का समन्वय करता है, और कंट्रोल यूनिट के फंक्शनल बोर्डों के बीच डेटा प्रवाह का प्रबंधन करता है। एक विफल CPU मॉड्यूल से कंट्रोल सिस्टम पूरी तरह से विफल हो जाता है — CNC बूट नहीं होता है या मध्य-चक्र में रुक जाता है।
A20B-3300 सीरीज़ मॉड्यूल CNC कंट्रोल यूनिट के मुख्य होस्ट PCB में अन्य फंक्शनल मॉड्यूल (FROM/SRAM मेमोरी, सर्वो कंट्रोल कार्ड, ग्राफिक्स मॉड्यूल) के साथ प्लग होते हैं। प्रत्येक A20B-3300 प्रत्यय प्रकार इस मॉड्यूलर आर्किटेक्चर के भीतर एक विशिष्ट कार्य करता है — -0653 CPU मॉड्यूल प्रोसेसिंग कोर की स्थिति पर कब्जा करता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-3300-0653 |
| सीरीज़ | A20B-3300 |
| प्रकार | A2 CPU मॉड्यूल |
| उत्पत्ति | जापान |
A20B-3300 परिवार के भीतर विभिन्न कार्यात्मक स्थितियों की सेवा करने वाले कई प्रकार मौजूद हैं:
आसन्न प्रत्यय विभिन्न CNC प्लेटफ़ॉर्म पीढ़ियों या विभिन्न प्रोसेसिंग कार्यों की सेवा करते हैं। A20B-3300 प्रकारों के बीच भौतिक समानता संगतता का संकेत नहीं देती है। प्रतिस्थापन की सोर्सिंग से पहले स्थापित बोर्ड के लेबल से सटीक भाग संख्या A20B-3300-0653 की पुष्टि करें।
CPU मॉड्यूल CNC पैरामीटर संग्रहीत नहीं करता है — वे SRAM मेमोरी मॉड्यूल में रहते हैं। हालांकि, डेटा-मुक्त बोर्ड स्वैप लागू होता है, यह मानने से पहले विशिष्ट मशीन के आर्किटेक्चर की पुष्टि करें। मूल CPU मॉड्यूल को हटाने से पहले हमेशा सभी CNC डेटा (पैरामीटर, PMC लैडर, प्रोग्राम) का बैकअप लें, भले ही बैकअप की आवश्यकता होने की उम्मीद हो या न हो।
प्रतिस्थापन फिट करने के बाद, सत्यापित करें कि CNC बूट अनुक्रम सामान्य रूप से पूरा हो गया है और मशीन को उत्पादन में वापस लाने से पहले किसी भी CPU-संस्करण-संबंधित अलार्म कोड की जांच करें।
Q1: CNC कंट्रोल यूनिट में A20B-3300-0653 क्या करता है?
यह A2 सीरीज़ CPU मॉड्यूल है — केंद्रीय प्रोसेसिंग बोर्ड जो CNC सिस्टम सॉफ़्टवेयर को निष्पादित करता है, रीयल-टाइम नियंत्रण कार्यों का प्रबंधन करता है, और कंट्रोल यूनिट के फंक्शनल मॉड्यूल के बीच डेटा प्रवाह का समन्वय करता है। एक विफल CPU मॉड्यूल से कंट्रोल सिस्टम पूरी तरह से विफल हो जाता है: CNC बूट नहीं हो सकता है या ऑपरेशन के बीच में रुक जाता है।
Q2: क्या अन्य A20B-3300 प्रकार -0653 के लिए प्रतिस्थापित किए जा सकते हैं?
नहीं। A20B-3300 परिवार में आसन्न भाग संख्याएँ विभिन्न कार्यात्मक स्थितियों या विभिन्न CNC प्लेटफ़ॉर्म पीढ़ियों की सेवा करती हैं। भौतिक समानता संगतता का संकेत नहीं देती है। हमेशा स्थापित बोर्ड के लेबल से विशेष रूप से A20B-3300-0653 की पुष्टि करें।
Q3: CPU मॉड्यूल के विफल होने का निष्कर्ष निकालने से पहले क्या जांचा जाना चाहिए?
बोर्ड पर कंट्रोल पावर सप्लाई वोल्टेज सत्यापित करें — एक विफल पावर सप्लाई CPU विफलता की तुलना में बहुत कम लागत पर समान लक्षण उत्पन्न करती है। सभी कनेक्टर सीटिंग (बैकप्लेन, मेमोरी मॉड्यूल) की जांच करें। प्रतिस्थापन बोर्ड ऑर्डर करने से पहले सटीक फॉल्ट स्टेज की पहचान करने के लिए रखरखाव मैनुअल के विरुद्ध CNC के बूट-स्टेज डायग्नोस्टिक LED की स्थिति की समीक्षा करें।
Q4: क्या CPU मॉड्यूल को बदलने के लिए CNC पैरामीटर को फिर से दर्ज करने की आवश्यकता है?
CNC पैरामीटर SRAM मेमोरी मॉड्यूल में रहते हैं, CPU मॉड्यूल में नहीं। यदि SRAM मॉड्यूल प्रतिस्थापन CPU बोर्ड में बरकरार रहता है, तो पैरामीटर बनाए रखे जाते हैं। मशीन के विशिष्ट आर्किटेक्चर को सत्यापित करें — और हमेशा एक वर्तमान बैकअप बनाए रखें।
Q5: A20B-3300-0653 कहाँ से प्राप्त किया जाता है?
FANUC CNC बोर्ड आफ्टरमार्केट — A20B-3300 सीरीज़ मॉड्यूल डीलर और CNC मरम्मत विशेषज्ञों के माध्यम से। विशेष रूप से -0653 प्रत्यय की पुष्टि करें। उत्पादन-महत्वपूर्ण मशीन के लिए, साइट पर एक सत्यापित स्पेयर रखने पर विचार करें — CPU मॉड्यूल विफलता के कारण मशीन पूरी तरह से रुक जाती है और कोई डिग्रेडेड-मोड वर्कअराउंड नहीं होता है।
