| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-3900-0060 |

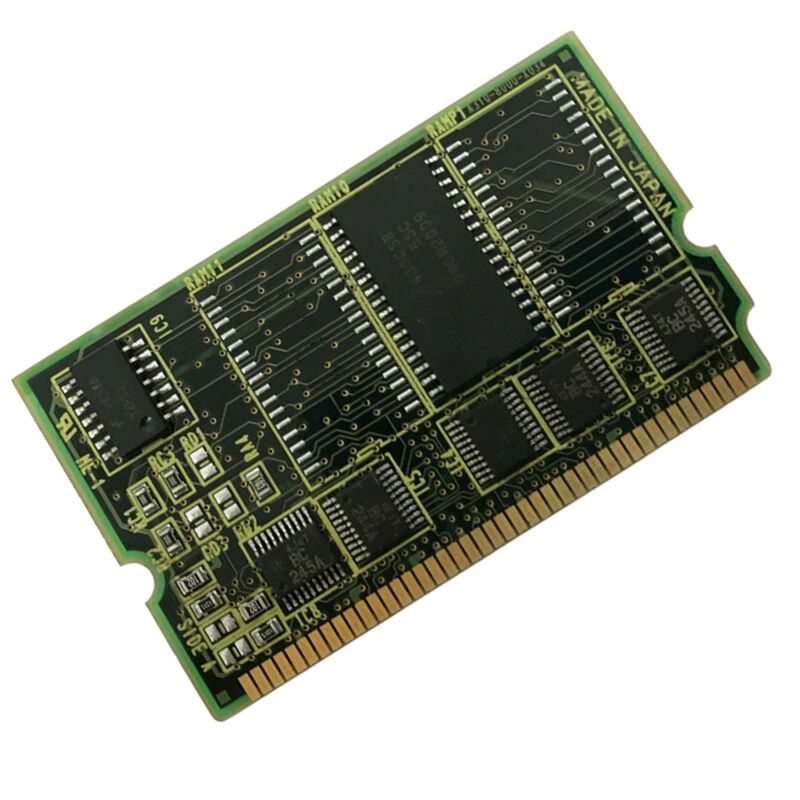

यह FANUC A20B-3900-0060 A20B-3900 श्रृंखला का एक 2MB SRAM मॉड्यूल है। यह आमतौर पर 16i, 18i, 21i और कुछ लिस्टिंग में पावर मेट i से जुड़ा होता है, जहाँ इसे कंट्रोल के अंदर मुख्य मास्टर पीसीबी में प्लग होने वाले एक छोटे मॉड्यूलर बोर्ड के रूप में वर्णित किया गया है।
इस प्रकार के बोर्ड का उपयोग तब किया जाता है जब मशीन अपनी मूल SRAM मेमोरी संरचना पर निर्भर करती है और सबसे व्यावहारिक मरम्मत पथ एक सीधा मेमोरी-बोर्ड प्रतिस्थापन होता है। सेवा वातावरण में, A20B-3900-0060 का मूल्य केवल इसकी क्षमता नहीं है। इसका वास्तविक मूल्य यह है कि यह कंट्रोल की मूल मेमोरी कॉन्फ़िगरेशन को बनाए रखता है और एक स्थापित सीएनसी प्लेटफॉर्म में एक अलग मॉड्यूल प्रोफाइल पेश करने से बचता है।
| आइटम | विनिर्देशन |
|---|---|
| भाग संख्या | A20B-3900-0060 |
| ब्रांड | FANUC |
| उत्पाद प्रकार | SRAM मॉड्यूल / पीसी बोर्ड मॉड्यूल |
| मेमोरी क्षमता | 2MB |
| उत्पाद परिवार | A20B-3900 श्रृंखला |
| सामान्य रूप से सूचीबद्ध कंट्रोल | 16i / 18i / 21i / पावर मेट i |
| स्थापना शैली | मुख्य मास्टर पीसीबी पर प्लग-इन मॉड्यूल |
| विशिष्ट उपयोग | सीएनसी मेमोरी प्रतिस्थापन |
मरम्मत खरीदार के लिए, A20B-3900-0060 का महत्व यह है कि यह एक SRAM-विशिष्ट बोर्ड है न कि एक मिश्रित FROM/SRAM मॉड्यूल। यह अंतर पुराने FANUC सिस्टम में मायने रखता है, जहाँ एक बोर्ड रिटेन्ड डेटा स्टोर कर सकता है और दूसरा बोर्ड अन्य मेमोरी फ़ंक्शन को संभाल सकता है। इसलिए 2MB SRAM मॉड्यूल को केवल सही परिवार के बोर्ड के रूप में नहीं, बल्कि मेमोरी-टाइप पार्ट के रूप में मिलान करने की आवश्यकता है।
Q1: A20B-3900-0060 का उपयोग किस लिए किया जाता है?
इसका उपयोग FANUC CNC कंट्रोल में एक 2MB SRAM मॉड्यूल के रूप में किया जाता है, आमतौर पर 16i, 18i, 21i और कभी-कभी पावर मेट i सिस्टम में।
इसकी भूमिका कंट्रोल की आंतरिक मेमोरी संरचना का समर्थन करना है, यही कारण है कि इसे एक सामान्य प्रतिस्थापन पीसीबी के बजाय एक समर्पित मेमोरी मॉड्यूल के रूप में संभाला जाता है।
Q2: क्या यह बोर्ड FROM मॉड्यूल के समान है?
नहीं। लिस्टिंग A20B-3900-0060 को विशेष रूप से एक SRAM मॉड्यूल के रूप में वर्णित करती हैं, न कि FROM मॉड्यूल के रूप में।
यह अंतर महत्वपूर्ण है क्योंकि एक ही A20B-3900 परिवार के बोर्ड भी कंट्रोलर के अंदर विभिन्न मेमोरी भूमिकाएँ निभा सकते हैं।
सेवा कार्य में, बोर्ड का चयन केवल परिवार संख्या से नहीं, बल्कि सटीक प्रकार और क्षमता से किया जाना चाहिए।
Q3: यह मॉड्यूल कहाँ स्थापित है?
विवरण इसे मुख्य मास्टर पीसीबी पर प्लग-इन मॉड्यूल के रूप में रखते हैं, अन्य प्रमुख कंट्रोल बोर्ड और मेमोरी कार्ड के साथ।
तकनीशियनों के लिए, इसका मतलब है कि प्रतिस्थापन कार्य में सॉकेट की स्थिति, कनेक्टर संपर्क की गुणवत्ता और बोर्ड क्षेत्र की सामान्य सफाई की जाँच शामिल होनी चाहिए, न कि केवल मॉड्यूल पर ध्यान केंद्रित करना।
Q4: इस मॉडल के लिए सटीक क्षमता मिलान क्यों महत्वपूर्ण है?
क्योंकि 2MB SRAM मॉड्यूल 1MB या उच्च क्षमता वाले SRAM बोर्ड के साथ विनिमेय नहीं है, केवल इसलिए कि आउटलाइन समान दिखती है।
कंट्रोल का इच्छित मेमोरी लेआउट स्थापित मॉड्यूल पर निर्भर करता है।
औद्योगिक रखरखाव में, इसका मतलब है कि 2MB SRAM विनिर्देशन बोर्ड की पहचान का हिस्सा है और इसे ऑर्डरिंग और मरम्मत के दौरान सीधे मिलान किया जाना चाहिए।
Q5: A20B-3900-0060 को बदलने से पहले क्या अच्छा अभ्यास है?
तकनीशियनों को स्थापित भाग संख्या को सत्यापित करना चाहिए, लक्षित कंट्रोल परिवार की पुष्टि करनी चाहिए, और निरीक्षण करना चाहिए कि क्या दोष वास्तव में मास्टर बोर्ड या सॉफ्टवेयर पक्ष के बजाय SRAM मॉड्यूल पथ से संबंधित है।
स्थापना के बाद, कंट्रोल को स्थिर स्टार्टअप और सामान्य मेमोरी-संबंधित व्यवहार के लिए जांचा जाना चाहिए।
जबकि स्रोत बोर्ड की भूमिका और फिट पर ध्यान केंद्रित करते हैं, यहां डायग्नोस्टिक वर्कफ़्लो कंट्रोल-मेमोरी प्रतिस्थापन के लिए मानक इंजीनियरिंग अभ्यास को दर्शाता है।
