| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-3900-0074 |

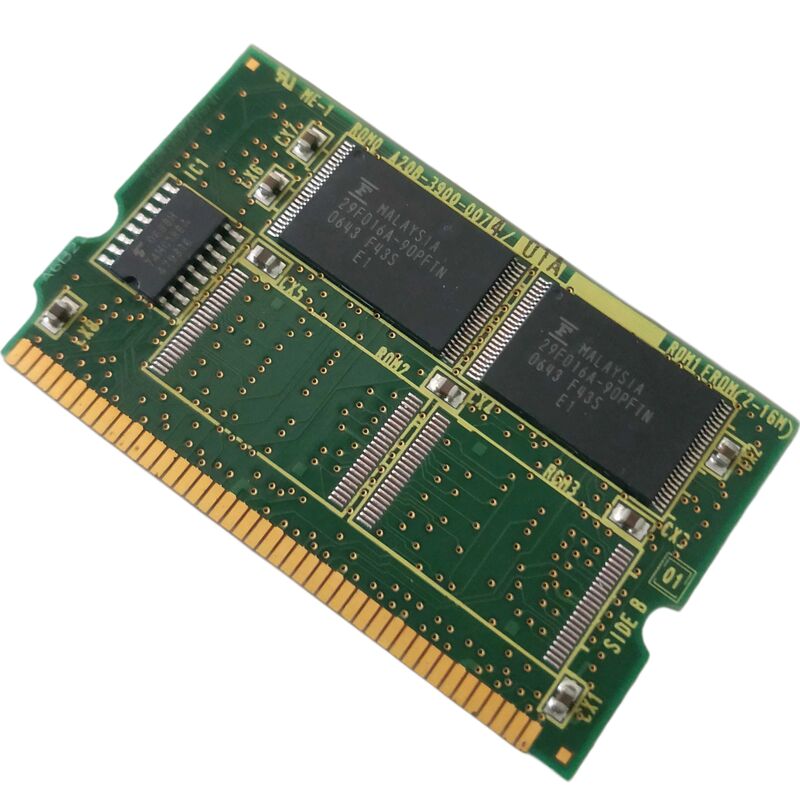

भाग संख्याःA20B-3900-0074
पुनरीक्षणः/01A (जैसा कि बोर्ड लेबल पर पाया गया है)
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:एफ-रोम (फ्लैश रीड-ओनली मेमोरी) डीआईएमएम मॉड्यूल
श्रृंखला:A20B-3900
मेमोरी प्रकारःफ्लैश ROM ️ अस्थायी, कोई बैटरी की आवश्यकता नहीं
A20B-3900-0074 FANUC की A20B-3900 सीरीज़ ′′ प्लग-इन DIMM मेमोरी कार्ड के परिवार से एक FROM (फ्लैश रीड-ओनली मेमोरी) मॉड्यूल है जिसका उपयोग FANUC की i-Series CNC नियंत्रण वास्तुकला में किया जाता है।यह मॉड्यूल आई-सीरीज मास्टर बोर्ड पर डीआईएमएम स्लॉट में प्लग करता है और सीएनसी के सिस्टम सॉफ्टवेयर स्टोर करता है, सर्वो नियंत्रण फर्मवेयर, पीएमसी कार्यक्रम, और संबंधित ऑपरेटिंग डेटा।
एक ही नियंत्रक में एसआरएएम मॉड्यूल के विपरीत जो मशीन पैरामीटर, उपकरण ऑफसेट तालिकाओं, और भाग कार्यक्रमों को रखते हैं,और जो बिजली चक्रों के माध्यम से डेटा को बनाए रखने के लिए एक बैकअप बैटरी की आवश्यकता होती है. फ्लैश बैटरी के बिना गैर-विलायक है. इसकी सामग्री पूर्ण शक्ति हानि को अनिश्चित काल तक जीवित रहती है, और विफलता बैटरी डिस्चार्ज से जुड़ी नहीं होती है. जब एक FROM मॉड्यूल विफल होता है, तो फ्लैश बैटरी के लिए एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथ एक फ्लैश बैटरी के साथसीएनसी आम तौर पर एक बूट त्रुटि या पावर-ऑन पर FROM समता अलार्म दिखाता है, क्योंकि नियंत्रण अपने ऑपरेटिंग सॉफ्टवेयर को काम करने वाली RAM में सफलतापूर्वक लोड नहीं कर सकता है।
A20B-3900 श्रृंखला में कई क्षमता वेरिएंट हैं, जिनमें से प्रत्येक को अपने चार अंकों के प्रत्यय द्वारा पहचाना जाता है। 0074 इस परिवार के भीतर बैठता है; पड़ोसी संख्याएं (0071 = 12MB,0075 = 2MB) श्रृंखला की सीमा की पुष्टि करेंबोर्ड लेबल पर संशोधन कोड /01A विशिष्ट उत्पादन संशोधन ️ पहचानता है जो मिलान विनिर्देश के प्रतिस्थापन के अनुरोध के लिए प्रासंगिक है।
FROM मॉड्यूल सीएनसी के सिस्टम सॉफ्टवेयर को संग्रहीत करता है। जब एक प्रतिस्थापन मॉड्यूल स्थापित किया जाता हैः
FROM प्रतिस्थापन पैरामीटर, भाग कार्यक्रमों, या उपकरण ऑफसेट को प्रभावित नहीं करता है जो SRAM मॉड्यूल में निवास करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-3900-0074 |
| श्रृंखला | A20B-3900 |
| प्रकार | एफ-रोम फ्लैश मेमोरी डीआईएमएम मॉड्यूल |
| बैटरी की आवश्यकता | नहीं |
| घुड़सवार | डीआईएमएम स्लॉट I-सीरीज़ मास्टर बोर्ड |
| प्लेटफार्म | FANUC श्रृंखला 16i, 18i, 21i |
| उत्पत्ति | जापान |
प्रश्न 1: सीएनसी पावर-अप पर एक FROM समता त्रुटि दिखाता है। क्या A20B-3900-0074 दोषपूर्ण है?
बूट पर FROM समता त्रुटियां मॉड्यूल पर भ्रष्ट या विफल फ्लैश मेमोरी का संकेत देती हैं। प्रतिस्थापन से पहले, BOOT स्क्रीन के माध्यम से FROM को फिर से फ्लैश करने का प्रयास करें ′′ एक नरम भ्रष्टाचार कभी-कभी ठीक किया जा सकता है।यदि पुनः फ्लैश करने के बाद लिखने का कार्य विफल हो जाता है या त्रुटियां बनी रहती हैं, मॉड्यूल की फ्लैश कोशिकाएं विफल हो गई हैं और इसे बदलना होगा।
प्रश्न 2: एक प्रतिस्थापन A20B-3900-0074 स्थापित करने के बाद, सीएनसी कोई पैरामीटर नहीं दिखाता है। क्या कुछ गलत हो गया है?
SRAM मॉड्यूल में कोई ¢ पैरामीटर संग्रहीत नहीं हैं, FROM मॉड्यूल नहीं। यदि SRAM मॉड्यूल सही ढंग से संभाला गया था (बोर्ड स्वैप के दौरान बैटरी बनाए रखा), सभी पैरामीटर, कार्यक्रम,और ऑफसेट बरकरार हैंयदि एसआरएएम बैटरी को स्वैप के दौरान हटा दिया गया या समाप्त कर दिया गया, तो एसआरएएम सामग्री खो गई और बैकअप से बहाल किया जाना चाहिए।
Q3: प्रतिस्थापन FROM मॉड्यूल खाली आता है. क्या सॉफ्टवेयर लोड करने की आवश्यकता है?
FANUC सिस्टम सॉफ्टवेयर संस्करण जो सीएनसी की श्रृंखला (जैसे, 16i, 18i) और सॉफ्टवेयर रिलीज़ से मेल खाता है, को BOOT स्क्रीन के माध्यम से लोड किया जाना चाहिए।FANUC सेवा से मौजूदा CF कार्ड या सॉफ़्टवेयर अभिलेखागार से सही सॉफ़्टवेयर छवि प्राप्त करें. लोड करने से पहले सॉफ़्टवेयर संस्करण मूल से मेल खाता है की पुष्टि करें.
प्रश्न 4: क्या एक अलग A20B-3900 संस्करण से एक FROM मॉड्यूल 0074 के स्थान पर हो सकता है?
A20B-3900 श्रृंखला में अलग-अलग प्रत्ययों में अलग-अलग फ्लैश क्षमताएं हो सकती हैं। अपर्याप्त क्षमता वाले मॉड्यूल को स्थापित करने से पूर्ण सॉफ्टवेयर छवि नहीं हो सकती है, जिससे बूट विफलताएं हो सकती हैं।वैरिएंट 0074 का उपयोग करें या प्रतिस्थापन से पहले क्षमता संगतता की पुष्टि करें.
Q5: A20B-3900-0074 का स्रोत कहां से आता है?
FANUC सीएनसी आफ्टरमार्केट के माध्यम से ️ अधिशेष स्टॉक, परीक्षण किए गए नवीनीकृत इकाइयों, और कभी-कभी मरम्मत सेवाओं के माध्यम से। यदि संशोधन मिलान की आवश्यकता है तो /01A संशोधन की पुष्टि करें।बोर्ड को स्वीकार करने से पहले सही पढ़ने/लिखने के कार्य के लिए परीक्षण किया जाना चाहिए.
