| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-3900-0170 |
भाग संख्याःA20B-3900-0170
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:FROM/SRAM एनालॉग स्पिंडल मॉड्यूल (PCB)
संदर्भ पुस्तिका:B-64115EN

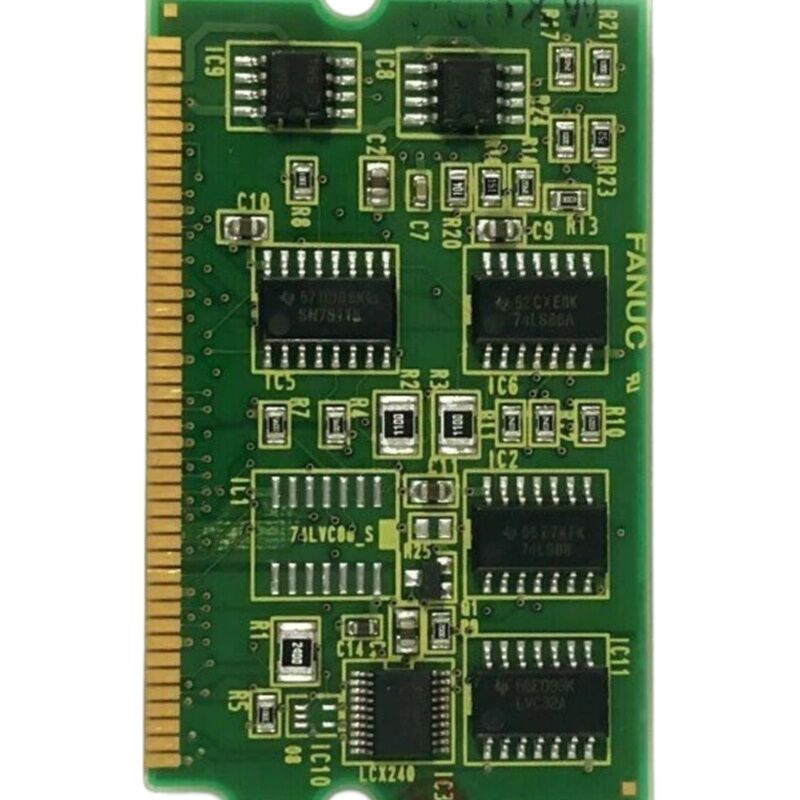

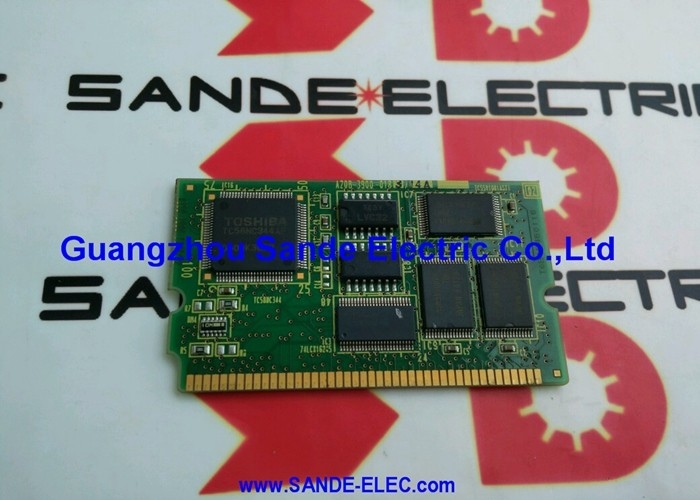

A20B-3900-0170 FANUC Corporation का एक दोहरे कार्यशील पीसीबी है। यह एक एकल प्लग-इन मॉड्यूल पर FROM/SRAM मेमोरी और एक एनालॉग स्पिंडल इंटरफ़ेस को जोड़ती है।
FANUC ने इसे सीएनसी नियंत्रण प्रणालियों के लिए डिज़ाइन किया है जो एक एनालॉग सिग्नल पथ के माध्यम से धुरी को चलाने के लिए कॉन्फ़िगर किए गए हैं, एक अलग और विशिष्ट हार्डवेयर कॉन्फ़िगरेशन जिसे यह बोर्ड समर्थन करने के लिए मौजूद है।
एनालॉग स्पिंडल इंटरफेस बोर्ड की परिभाषित विशेषता है।
FANUC सीएनसी प्रणाली दो धुरी नियंत्रण विधियों का समर्थन करती हैः सीरियल और एनालॉग। सीरियल धुरी ड्राइव धुरी एम्पलीफायर के लिए एक डिजिटल संचार लिंक का उपयोग करता है।एनालॉग स्पिंडल ड्राइव एक वोल्टेज सिग्नल का उपयोग करता है ₹ आमतौर पर 0 से ±10 वी ₹ स्पिंडल गति को कमांड करने के लिए.
पुराने या एनालॉग प्रकार के धुरी एम्पलीफायरों के आसपास निर्मित मशीनों को एनालॉग इंटरफ़ेस बोर्ड की आवश्यकता होती है। A20B-3900-0170 वह इंटरफ़ेस प्रदान करता है। इसे हटा दें, और सीएनसी के पास धुरी को कमांड करने का कोई रास्ता नहीं है.
इस बोर्ड पर FROM और SRAM किसी भी FANUC मेमोरी मॉड्यूल पर एक ही भूमिका निभाते हैं। FROM सिस्टम सॉफ्टवेयर को गैर-अस्थिर रूप से रखता है।
एसआरएएम बैटरी बैकअप के तहत रनटाइम डेटा को बनाए रखता है। दोनों मेमोरी प्रकार एक ही भौतिक बोर्ड पर एकीकृत होते हैं क्योंकि स्पिंडल इंटरफ़ेस सर्किट्री A20B-3900-0170 एक शुद्ध मेमोरी मॉड्यूल नहीं है।इसके धुरी का कार्य बदलता है कि यह क्या है और इसे कैसे संभाला जाना चाहिए.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-3900-0170 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | FROM/SRAM एनालॉग स्पिंडल मॉड्यूल |
| बोर्ड श्रृंखला | A20B-3900 |
| स्पिंडल इंटरफ़ेस | एनालॉग (वोल्टेज कमांड प्रकार) |
| मेमोरी प्रकार | FROM (फ्लैश ROM) + SRAM (बैटरी समर्थित) |
| संदर्भ पुस्तिका | B-64115EN |
| स्थापना | प्लग-इन मॉड्यूल, FANUC सीएनसी नियंत्रक बोर्ड |
| उत्पत्ति | जापान |
| स्वैप पर डेटा का भंडारण | डेटा खो गया ️ पूर्ण सिस्टम डेटा पुनः लोड आवश्यक है |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
एक FANUC सीएनसी प्रणाली में, धुरी नियंत्रण पथ इस बात पर निर्भर करता है कि किस प्रकार के धुरी एम्पलीफायर को स्थापित किया गया है।
एक सीरियल स्पिंडल एम्पलीफायर सीएनसी के साथ डिजिटल रूप से संवाद करता है। एक एनालॉग स्पिंडल एम्पलीफायर एक एनालॉग वोल्टेज इनपुट से अपनी गति कमांड लेता है। एनालॉग स्पिंडल एम्पलीफायर का उपयोग करने वाली मशीनों के लिए,सीएनसी इस वोल्टेज संकेत का उत्पादन है कि हार्डवेयर की जरूरत है.
वह हार्डवेयर एनालॉग स्पिंडल मॉड्यूल ∙ ए20बी-3900-0170 है।
जब सीएनसी एक धुरी गति का आदेश देता है, तो एनालॉग धुरी मॉड्यूल उस आदेश को आनुपातिक वोल्टेज में परिवर्तित करता है।
स्पिंडल एम्पलीफायर इस वोल्टेज को पढ़ता है और इसके अनुसार स्पिंडल मोटर को चलाता है।
धुरी की स्थिति एन्कोडर से प्रतिक्रिया एक अलग पथ के माध्यम से सीएनसी को लौटती है, जिससे सीएनसी धुरी की गति और स्थिति की निगरानी और विनियमन कर सकता है।
यह इंटरफ़ेस हार्डवेयर में तय है। कुछ सीएनसी कार्यों के विपरीत जो पैरामीटर के माध्यम से रीमैप किए जा सकते हैं, धुरी इंटरफ़ेस प्रकार निर्धारित किया जाता है कि कौन सा बोर्ड स्थापित किया गया है।
एनालॉग स्पिंडल ड्राइव के लिए कॉन्फ़िगर की गई मशीन इस स्लॉट में शुद्ध मेमोरी मॉड्यूल के साथ ठीक से नहीं चलेगी।
धुरी नियंत्रण पथ पूरी तरह से A20B-3900-0170 की उपस्थिति पर निर्भर करता है।
A20B-3900-0170 को बदलने का अर्थ है बोर्ड पर संग्रहीत सभी डेटा खोना।
सिस्टम सॉफ़्टवेयर, पैरामीटर, धुरी ट्यूनिंग डेटा, और इस मॉड्यूल के FROM/SRAM भाग पर रहने वाले कोई भी संग्रहीत प्रोग्राम जब बोर्ड को हटा दिया जाता है तो गायब हो जाते हैं। एक नया बोर्ड खाली स्थापित करता है।
यह एक ऐसा जोखिम नहीं है जिसे घटना के बाद प्रबंधित किया जा सकता है।
सभी सीएनसी डेटा का एक पूर्ण बैकअप कार्यक्रमों, मापदंडों, पिच त्रुटि मुआवजा, उपकरण डेटा, धुरी मापदंडों का एक पूर्ण बैकअप बोर्ड बाहर आने से पहले मौजूद होना चाहिए। एक वैध बैकअप के बिना,बोर्ड के बदले के बाद मशीन को उसकी पिछली स्थिति में बहाल नहीं किया जा सकता हैबैकअप चालू होना चाहिए।
एक पुराना बैकअप एक पुराना कॉन्फ़िगरेशन बहाल करता है.
FANUC CNC डेटा का बैकअप BOOT स्क्रीन के DATA BACKUP फ़ंक्शन के माध्यम से या RS-232 या मेमोरी कार्ड इंटरफ़ेस के माध्यम से बाहरी मेमोरी उपकरणों के माध्यम से किया जाता है।इस मॉड्यूल पर किसी भी बोर्ड कार्य के साथ आगे बढ़ने से पहले बैकअप पूरा और पठनीय है की पुष्टि करें.
A20B-3900 श्रृंखला में कई बोर्ड वेरिएंट होते हैं। कुछ शुद्ध मेमोरी मॉड्यूल होते हैं, वे अतिरिक्त इंटरफ़ेस कार्यों के बिना केवल FROM और SRAM ले जाते हैं।
A20B-3900-0170 उनमें से एक नहीं है. इसका एनालॉग स्पिंडल इंटरफेस सर्किट बोर्ड पर मौजूद है, चाहे मेमोरी सामग्री की परवाह किए बिना.
-0170 के लिए एक अलग A20B-3900 मेमोरी मॉड्यूल को प्रतिस्थापित करने से सिस्टम से एनालॉग स्पिंडल फ़ंक्शन हटा दिया जाता है।
मशीन बूट होगी, लेकिन धुरी नियंत्रण विफल हो जाएगा।
सही प्रतिस्थापन एक और A20B-3900-0170 या FANUC दस्तावेज द्वारा उपयोग किए जाने वाले विशिष्ट सीएनसी मॉडल के लिए प्रत्यक्ष समकक्ष के रूप में पुष्टि की गई बोर्ड है।
प्रश्न 1: यदि A20B-3900-0170 को मानक A20B-3900 मेमोरी मॉड्यूल से बदल दिया जाए तो क्या होगा?
एनालॉग धुरी इंटरफ़ेस अब प्रणाली में मौजूद नहीं है. सीएनसी चालू हो जाएगा, लेकिन किसी भी धुरी गति आदेश विफल हो जाएगा.
मशीन धुरी से संबंधित दोषों पर अलार्म करेगा। केवल एनालॉग धुरी इंटरफ़ेस फ़ंक्शन के साथ एक बोर्ड सही भाग संख्या धुरी नियंत्रण को बहाल करता है।
प्रश्न 2: धुरी गति आदेशों का जवाब नहीं देता है. मैं कैसे निर्धारित करता हूं कि A20B-3900-0170 दोष है या नहीं?
सबसे पहले पुष्ट करें कि स्पिनडल एम्पलीफायर के कमांड इनपुट पर एनालॉग कमांड वोल्टेज मौजूद है ️ सीएनसी से एनालॉग आउटपुट कनेक्टर पर वोल्टमीटर का उपयोग करें।यदि कोई वोल्टेज परिवर्तन जब सीएनसी कमांड धुरी गति, दोष एनालॉग आउटपुट पथ में है, जो इस बोर्ड की ओर इशारा करता है।
यदि वोल्टेज मौजूद है, लेकिन धुरी प्रतिक्रिया नहीं करती है, तो दोष धुरी एम्पलीफायर या मोटर में डाउनस्ट्रीम है।
प्रश्न 3: क्या इस बोर्ड को बदलने से पहले सिस्टम डेटा का बैकअप लेना अनिवार्य है?
हाँ. इस मॉड्यूल के FROM और SRAM भागों पर सभी डेटा जब बोर्ड हटाया जाता है खो जाता है. कार्यक्रमों, मापदंडों, और सिस्टम डेटा स्थापना के बाद बैकअप से बहाल किया जाना चाहिए.
बिना बैकअप के इन आंकड़ों को पुनर्प्राप्त करने का कोई तरीका नहीं है।
बोर्ड को हटाने से पहले बैकअप किया जाना चाहिए।
प्रश्न 4: बोर्ड पर बैकअप बैटरी खत्म हो गई है। क्या बोर्ड अभी भी प्रयोग करने योग्य है?
FROM भाग बैटरी के बिना अपने डेटा को बनाए रखता है FROM गैर-विलायक है। यदि बैटरी लंबे समय तक मृत रही है तो SRAM भाग अपना डेटा खो देगा।
बोर्ड अभी भी शारीरिक रूप से प्रयोग करने योग्य है, लेकिन SRAM-होल्ड किए गए डेटा को बहाल किया जाना चाहिए।
बैकअप बैटरी को बदलें और मशीन को फिर से काम करने से पहले सभी सिस्टम डेटा को पुनः लोड करें।
प्रश्न 5: सीएनसी स्पिनल अलार्म के बजाय मेमोरी अलार्म दिखा रहा है। क्या यह बोर्ड अभी भी कारण हो सकता है?
हां. यदि FROM सामग्री खराब हो जाती है, तो बिजली की वृद्धि, विफल लेखन ऑपरेशन या बोर्ड की खराबी के कारण, सीएनसी धुरी-विशिष्ट खराबी के बजाय मेमोरी पर अलार्म कर सकता है।
एक स्मृति अलार्म जो नियंत्रण को पूरी तरह से बूट करने में असमर्थता के साथ दिखाई देता है, या जो बिजली की घटना के तुरंत बाद दिखाई देता है,यह एक उचित संकेत है कि FROM/SRAM मॉड्यूल प्रभावित हुआ है.
विशिष्ट दोष विवरण के लिए अलार्म कोड को B-64115EN मैनुअल से जांचें।
