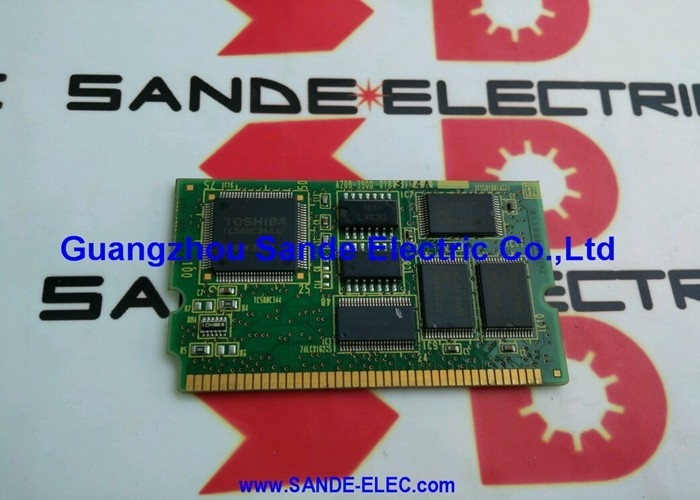

A20B-3900-0180 Fanuc पीसीबी बोर्ड A20B39000180 A2OB-39OO-OI8O

FANUC A20B-3900-0180∙ FROM/SRAM मेमोरी मॉड्यूल ∙ 16 MB FROM, 256 KB SRAM, सीरीज 30i/31i/32i, जापान मूल

भाग संख्याःA20B-3900-0180

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:FROM/SRAM मेमोरी मॉड्यूल (PCB)

अवलोकन

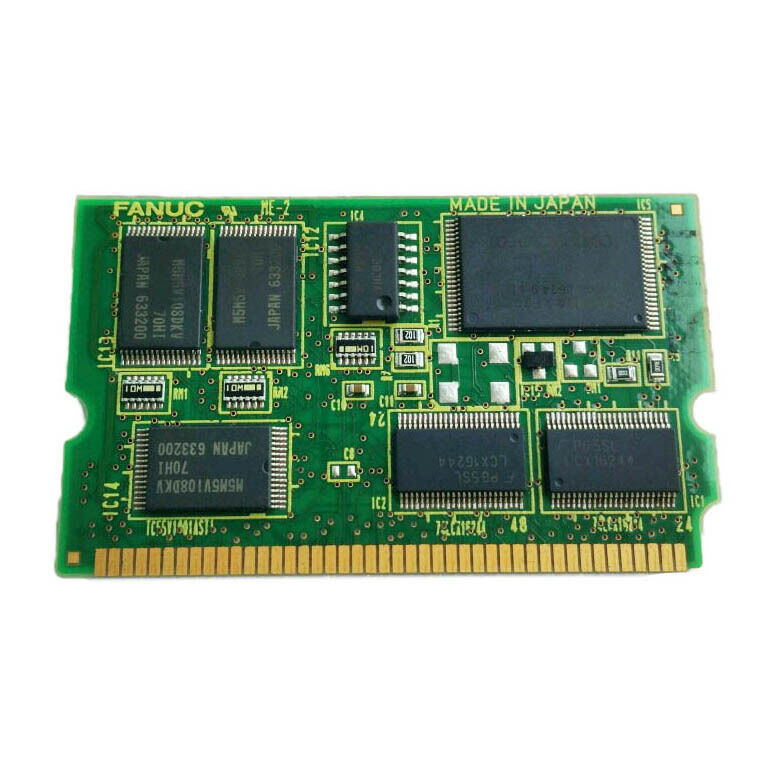

A20B-3900-0180 FANUC सीरीज 30i, 31i और 32i सीएनसी सिस्टम के लिए FROM/SRAM मेमोरी मॉड्यूल है।

यह 16 एमबी फ्लैश रोम और 256 केबी एसआरएएम को एक कॉम्पैक्ट प्लग-इन बोर्ड पर रखता है जो कंट्रोलर के अंदर मुख्य सीपीयू बोर्ड पर क्षैतिज रूप से स्थापित होता है। पावर-अप पर,प्रणाली कार्यशील स्मृति में सामग्री लोड करती है.

उस बिंदु से, सीएनसी रैम से संचालित होता है, FROM निरंतर स्रोत के रूप में कार्य करता है जो प्रत्येक बिजली चक्र से बचता है।

सीरीज 30i/31i/32i FANUC के हाई-एंड सीएनसी प्लेटफॉर्म का प्रतिनिधित्व करती है।

ये नियंत्रक बड़े मशीनिंग केंद्रों, मिश्रित मशीन टूल्स और बहु-अक्ष प्रणालियों को वास्तविक समय की आवश्यकताओं के साथ चलाते हैं।

इन प्रणालियों में FROM मॉड्यूल में सॉफ्टवेयर स्टैक होता है जो उन क्षमताओं को संभव बनाता है - सीएनसी कर्नेल, सर्वो नियंत्रण सॉफ्टवेयर, पीएमसी सीढ़ी रनटाइम और प्रबंधन कार्यक्रम।

यह सब इस बोर्ड पर रहता है. जब बोर्ड विफल हो जाता है, मशीन बंद हो जाती है.

प्रमुख विनिर्देश

FROM और SRAM दो अलग-अलग नौकरियां

फ्लैश ROM एक बात अच्छी तरह करता हैः यह बैटरी के बिना बिजली चक्र के माध्यम से डेटा रखता है। हर पावर-डाउन, हर आपातकालीन स्टॉप, हर वोल्टेज अस्थायी - FROM सामग्री बरकरार रहती है।इस बोर्ड पर 16 एमबी सीएनसी प्रणाली सॉफ्टवेयर रखता है, सर्वो एम्पलीफायर कंट्रोल सॉफ्टवेयर, पीएमसी सीढ़ी तर्क, और अन्य प्रोग्राम जो मशीन को काम करने की आवश्यकता है। सामान्य संचालन के दौरान इनमें से कोई भी परिवर्तन नहीं होता है।

256 केबी एसआरएएम अलग है. यह अस्थिर है. यह बिजली निकाले जाने पर अपनी सामग्री को रखने के लिए एक छोटी बैकअप बैटरी पर निर्भर करता है. इस मॉड्यूल पर एसआरएएम रनटाइम डेटा रखता है ️ ऑपरेटर सेटिंग्स, सक्रिय ऑफसेट,यदि बैटरी कम हो जाती है और बिजली कट जाती है, तो एसआरएएम डेटा गायब हो जाता है।

यह बैटरी की स्थिति को एक रखरखाव आइटम बनाता है, एक सेटअप आइटम नहीं। एक कार्यक्रम पर जाँच करें, एक विफलता पर नहीं।

दो प्रकार के मेमोरी एक साथ काम करते हैं। FROM स्थिर आधार प्रदान करता है। SRAM गतिशील कार्यक्षेत्र प्रदान करता है। नियंत्रक को सही ढंग से काम करने के लिए दोनों की आवश्यकता होती है।

सॉफ्टवेयर संस्करण और संगतता

FROM सामग्री सॉफ्टवेयर है. उस सॉफ्टवेयर का एक संस्करण है.

प्रतिस्थापन A20B-3900-0180 पर संस्करण जो मशीन बनाया गया था और पर कमीशन के अनुरूप होना चाहिए। FANUC सीरीज 30i/31i/32i सिस्टम अक्सर मशीन बिल्डरों द्वारा अनुकूलित कर रहे हैं,अक्ष विन्यास, और पीएमसी सीढ़ी कार्यक्रम अक्सर एक मशीन मॉडल या एक एकल सीरियल नंबर के लिए विशिष्ट होते हैं।

गलत सॉफ़्टवेयर संस्करण के साथ प्रतिस्थापन मॉड्यूल चालू हो सकता है लेकिन मशीन को ठीक से नहीं चलाएगा।

पैरामीटर रेंज संस्करणों के बीच बदलते हैं।

पीएमसी इंटरफ़ेस परिभाषाएं बदलती हैं। सर्वो ट्यूनिंग डेटा को अपडेट करने की आवश्यकता हो सकती है। सही सॉफ्टवेयर संस्करण ₹ स्थापित करना या मॉड्यूल को सही संस्करण ₹ में फिर से फ्लैश करना प्रतिस्थापन प्रक्रिया का हिस्सा है,कोई बाद का विचार नहीं.

श्रृंखला 30i/31i/32i प्लेटफार्म संदर्भ

ये नियंत्रक FANUC की सीएनसी लाइन के शीर्ष पर हैं। 30i सबसे जटिल मशीनों को संभालता हैः 5-अक्षीय मशीनिंग केंद्र, संचालित टूलींग के साथ बड़े टर्निंग केंद्र और बहु-पथ प्रणाली।31i और 32i कम अक्षों के लिए स्केल किए गए संस्करण हैं लेकिन समान क्षमता गहराई.

तीनों एक ही बुनियादी हार्डवेयर आर्किटेक्चर का उपयोग करते हैं, और सभी तीन अपने सॉफ्टवेयर स्टैक की नींव के रूप में FROM मॉड्यूल पर निर्भर करते हैं।

सीरीज 30i/31i/32i पर चलने वाली मशीनें आम तौर पर वर्षों से उत्पादन में रही हैं।

मूल FROM मॉड्यूल ऑपरेटिंग घंटों को जमा करता है। फ्लैश मेमोरी में एक परिमित लेखन चक्र सहनशक्ति है। व्यवहार में, सीएनसी नियंत्रकों में FROM मॉड्यूल शायद ही कभी लेखन थकान से विफल हो जाते हैं,लेकिन वे शक्ति क्षणिक से विफल करते हैं, विद्युत स्थैतिक घटनाओं, और हार्डवेयर की खराबी।

जब वे करते हैं, प्रतिस्थापन पथ स्पष्ट हैः सही भाग संख्या, सही सॉफ्टवेयर के साथ।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीरीज 30आई सीएनसी चालू होता है लेकिन तुरंत सिस्टम सॉफ्टवेयर त्रुटि दिखाई देती है। क्या यह बोर्ड कारण हो सकता है?

यदि FROM सामग्री भ्रष्ट या अपठनीय है, तो सीएनसी अपने ऑपरेटिंग सॉफ्टवेयर को लोड नहीं कर सकता है और स्टार्टअप पर गलती करेगा।

बूट के समय सिस्टम सॉफ्टवेयर में त्रुटि, विशेष रूप से एक जो बिजली की घटना या हार्डवेयर की खराबी के बाद दिखाई देती है, एक मजबूत संकेत है कि FROM मॉड्यूल प्रभावित है।

अलार्म कोड इसे और संकुचित करने में मदद करेगा ️ विशिष्ट दोष कोड विवरण के लिए 30i रखरखाव मैनुअल से परामर्श करें।

Q2: A20B-3900-0180 को बदलने के बाद क्या पैरामीटर को फिर से लोड करने की आवश्यकता है?

हाँ. प्रतिस्थापन बोर्ड पिछले मशीन के मापदंडों के बिना स्थापित करता है. सभी मापदंडों सीएनसी मापदंडों, सर्वो मापदंडों, पीएमसी मापदंडों, पिच त्रुटि मुआवजा डेटा,और उपकरण के डेटा को स्थापना के बाद बैकअप से बहाल किया जाना चाहिए.

पैरामीटर लोड करने से पहले नए मॉड्यूल पर सॉफ्टवेयर संस्करण भी संगत होने की पुष्टि की जानी चाहिए। पैरामीटर बहाल होने से पहले मशीन को चलाने का प्रयास न करें।

प्रश्न 3: एसआरएएम बैकअप बैटरी अलार्म दिखाई दिया लेकिन मशीन चलती रही। क्या यह तत्काल है?

हाँ. एक बार बैटरी कम अलार्म सक्रिय हो जाता है, डेटा हानि से पहले समय सीमित है. एसआरएएम डेटा तब तक बरकरार रखा जाता है जब तक बैटरी पर्याप्त वोल्टेज प्रदान करती है.

जब यह सीमा से नीचे गिर जाता है, तो अगले पावर-डाउन पर सभी एसआरएएम सामग्री खो जाती है।

एसआरएएम डेटा का तुरंत बैकअप लें और अगले निर्धारित बंद होने से पहले बैटरी को बदलें।

Q4: क्या A20B-3900-0180 अन्य A20B-3900 मेमोरी मॉड्यूल के साथ विनिमेय है?

A20B-3900 श्रृंखला FROM/SRAM क्षमता संयोजनों और सॉफ्टवेयर संस्करणों की एक विस्तृत श्रृंखला को कवर करती है।

-0180 विशेष रूप से श्रृंखला 30i/31i/32i के लिए 16 एमबी FROM / 256 KB SRAM संस्करण है।

विभिन्न FROM या SRAM आकारों वाले मॉड्यूल, या विभिन्न सॉफ्टवेयर संस्करण, प्रत्यक्ष विकल्प नहीं हैं।

स्थापना से पहले हमेशा भाग संख्या और सॉफ्टवेयर संस्करण की पुष्टि करें।

प्रश्न 5: क्या A20B-3900-0180 को किसी अन्य सॉफ्टवेयर संस्करण के साथ फिर से फ्लैश किया जा सकता है?

FANUC FROM मॉड्यूल को फिर से अपडेट करने के लिए FANUC सॉफ्टवेयर टूल्स और लक्ष्य सीएनसी मॉडल और विकल्प विन्यास के लिए उपयुक्त सॉफ्टवेयर पैकेज की आवश्यकता होती है।

यह सामान्य औजारों के साथ की जाने वाली कोई कार्यवाही नहीं है।

यदि मौजूदा सॉफ्टवेयर संस्करण अज्ञात है या असंगत है, तो सही सॉफ्टवेयर पैकेज प्राप्त करने के लिए मशीन के सीएनसी प्रकार, मॉडल और विकल्प सूची के साथ एक FANUC-प्रमाणित सेवा भागीदार से संपर्क करें।
