| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-3900-0200 |

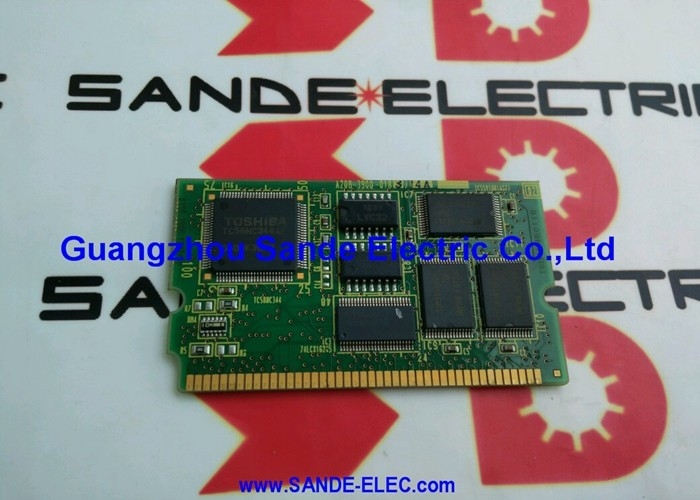

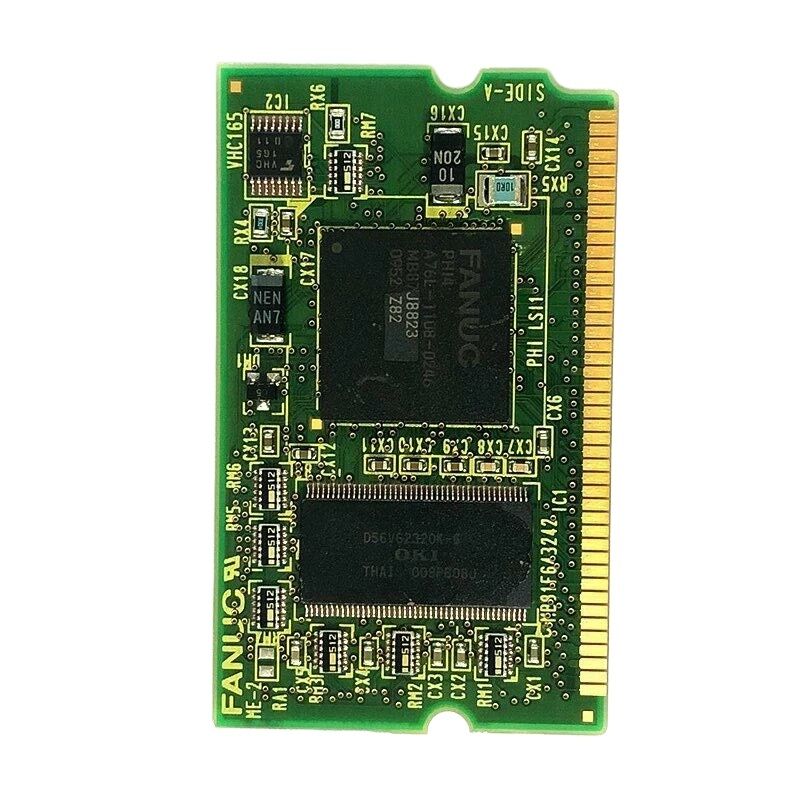

भाग संख्याःA20B-3900-0200
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:पीएमसी मॉड्यूल (प्रोग्राम करने योग्य मशीन नियंत्रक पीसीबी)
A20B-3900-0200 FANUC सीरीज 30i, 31i और 32i सीएनसी सिस्टम के लिए पीएमसी मॉड्यूल है।यह 30i मुख्य बोर्ड पर एक डीआईएमएम स्लॉट में प्लग करता है और FANUC के अंतर्निहित प्रोग्राम करने योग्य मशीन नियंत्रक के लिए प्रसंस्करण इंजन प्रदान करता है.
मॉड्यूल 5 वोल्ट की आपूर्ति रेल पर काम करता है और सामान्य संचालन के दौरान लगभग 5 वाट का अपव्यय करता है।
एक FANUC सीएनसी के चारों ओर निर्मित प्रत्येक मशीन में एक साथ चलने वाले नियंत्रण की दो परतें होती हैं।
सीएनसी परत धुरी आंदोलन, अंतराल और धुरी नियंत्रण का प्रबंधन करती है। पीएमसी परत बाकी सब कुछ का प्रबंधन करती हैः मशीन के दरवाजे, क्लैंप, उपकरण परिवर्तक, शीतल प्रणाली, स्नेहन, हाइड्रोलिक,और सभी I/O सिग्नल जो एक मशीन उपकरण एक पूरी मशीन बनाने के लिए केवल एक गति नियंत्रक नहीं.
A20B-3900-0200 सीरीज 30i/31i/32i सिस्टम पर इस समीकरण के PMC पक्ष को संभालता है।
पीएमसी मॉड्यूल के बिना, मशीन का क्षेत्र I/O अनियंत्रित है।
सीएनसी चालू हो सकता है, लेकिन कोई भी मशीन सही ढंग से कार्य नहीं करती है। ए 20 बी 3900-0200 एक वैकल्पिक सामान नहीं है। यह नियंत्रक के मुख्य वास्तुकला का हिस्सा है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-3900-0200 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | पीएमसी मॉड्यूल (प्रोग्राम करने योग्य मशीन नियंत्रक पीसीबी) |
| बोर्ड श्रृंखला | A20B-3900 |
| पीएमसी इंजन | PMC A5 |
| संगत नियंत्रक | FANUC सीरीज 30i / 31i / 32i (सीरीज 3xi) |
| स्थापना | डीआईएमएम स्लॉट, FANUC 30i मुख्य बोर्ड |
| आपूर्ति वोल्टेज | 5 वी डीसी (सिस्टम आपूर्ति) |
| शक्ति का अपव्यय | लगभग. 5 W |
| कनेक्शन इंटरफ़ेस | किनारा कनेक्टर (डीआईएमएम प्रकार) |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
FANUC का प्रोग्रामेबल मशीन कंट्रोलर सीएनसी का आंतरिक पीएलसी है। यह मशीन बिल्डर के सीढ़ी कार्यक्रम को चलाता है जो कि मशीन टूल्स बिल्डर ने अपनी मशीन को काम करने के लिए लिखा था।यह सीढ़ी कार्यक्रम सीएनसी की गति नियंत्रण सॉफ्टवेयर सीधे संभाल नहीं है सब कुछ नियंत्रित करता है.
एक मशीनिंग सेंटर में कटौती के बीच क्या किया जाता है, इस पर विचार करें।
उपकरण परिवर्तन में एक विशिष्ट क्रम शामिल होता हैः धुरी रुक जाती है, Z-अक्ष सुरक्षित स्थिति में चला जाता है, उपकरण परिवर्तक हाथ संचालित होता है, क्लैंप रिलीज़ होता है, नए उपकरण लोड होते हैं, क्लैंप संलग्न होता है, हाथ वापस आता है, सीएनसी फिर से शुरू होता है।उन चरणों में से प्रत्येक एक पीएमसी सीढ़ी आउटपुट या इनपुट है.
पीएमसी क्लैंप-पुष्टि सेंसर पढ़ता है, हाथ की स्थिति की पुष्टि करता है, शीतलता को सक्षम करता है, दरवाजा इंटरलॉक की निगरानी करता है। यह सब पीएमसी मॉड्यूल पर निष्पादित सीढ़ी तर्क है।
श्रृंखला 30i/31i/32i प्रणाली पर, यह सीढ़ी बहुत बड़ी हो सकती है।
ये नियंत्रक कई अक्षों और कई मशीन कार्यों के साथ जटिल मशीनों का समर्थन करते हैं।
A20B-3900-0200 पर PMC A5 इंजन मशीन की आवश्यकता चक्र गति पर इस जटिलता को संभालने के लिए प्रसंस्करण क्षमता प्रदान करता है।
पीएमसी इंजन का पदनाम A5 विशिष्ट पीएमसी प्रोसेसर पीढ़ी और क्षमता स्तर की पहचान करता है। विभिन्न FANUC सीएनसी पीढ़ियों में अलग-अलग पीएमसी इंजन का उपयोग किया जाता है।
A5 सीरीज 3xi (30i/31i/32i) पीढ़ी के लिए विशिष्ट है और पहले या बाद की नियंत्रक पीढ़ियों के PMC मॉड्यूल के साथ विनिमेय नहीं है।
A5 इंजन अधिकतम सीढ़ी चरण गणना नियंत्रक निष्पादित कर सकते हैं, I/O बिंदु क्षमता, और निष्पादन चक्र समय निर्धारित करता है।सीरीज 30i/31i/32i मशीनें जटिल सीढ़ी कार्यक्रमों के साथ, कई कार्य रखने की स्थिति, एकीकृत स्वचालन प्रणालियों के लिए A5 के प्रसंस्करण हेडरूम की आवश्यकता होती है ताकि चक्र समय के प्रभाव के बिना उनकी पूरी मशीन अनुक्रम निष्पादित किया जा सके।
A20B-3900-0200 हार्डवेयर है जो A5 इंजन को रखता है। जब यह मॉड्यूल विफल हो जाता है, तो PMC निष्पादित करना बंद कर देता है।
सीढ़ी रुक जाती है. पीएमसी द्वारा नियंत्रित मशीन के कार्य इसके साथ रुक जाते हैं.
प्रतिस्थापन A20B-3900-0200 स्थापित करने से एक खाली PMC प्रोसेसर स्थापित होता है। मशीन के काम करने से पहले मशीन बिल्डर के सीढ़ी कार्यक्रम को फिर से लोड किया जाना चाहिए।
सीढ़ी कार्यक्रम का बैकअप लिया जाता है और इसे सीएनसी की DATA I/O स्क्रीन या FANUC सीढ़ी III / FANUC सीढ़ी-III सॉफ़्टवेयर सत्र के माध्यम से नियंत्रण से जोड़ा जाता है।
सीढ़ी बैकअप सीएनसी पैरामीटर बैकअप से एक अलग फ़ाइल है।
PMC मॉड्यूल की प्रतिस्थापन के बाद दोनों एक पूर्ण प्रणाली बहाली के लिए आवश्यक हैं. प्रतिस्थापन प्रक्रिया शुरू करने से पहले दोनों बैकअप वर्तमान हैं की पुष्टि करें.
A ladder backup that predates the last machine modification restores an outdated machine configuration — confirm with the machine builder's service records that the ladder version in the backup matches the current production state.
प्रश्न 1: मशीन चालू है लेकिन कोई एम-कोड कार्य नहीं करता है। अक्ष गति सामान्य रूप से काम करती है। क्या पीएमसी मॉड्यूल संभावित दोष है?
यह एक क्लासिक पीएमसी विफलता लक्षण है। सीएनसी अक्ष नियंत्रण पीएमसी मॉड्यूल से स्वतंत्र है। PMC निष्पादित नहीं होने पर भी अक्षों को स्थानांतरित किया जा सकता है। एम-कोड, उपकरण परिवर्तन, शीतलक,और सभी मशीन I/O कार्य PMC सीढ़ी के माध्यम से चलते हैं.
यदि अक्ष गति सामान्य है लेकिन मशीन के कार्य अनुपस्थित हैं, तो पीएमसी मॉड्यूल प्राथमिक संदिग्ध है। निष्पादन स्थिति और अलार्म कोड के लिए सीएनसी पर पीएमसी स्थिति स्क्रीन की जांच करें।
Q2: प्रतिस्थापन A20B-3900-0200 स्थापित करने के बाद, मशीन चलाने से पहले क्या फिर से लोड किया जाना चाहिए?
मशीन बिल्डर के सीढ़ी कार्यक्रम को पहले फिर से लोड किया जाना चाहिए। इसके बिना, पीएमसी सीढ़ी के बिना चलता है और मशीन I / O अनियंत्रित है। सीढ़ी लोड होने और चलाने की पुष्टि के बाद, सीढ़ी को फिर से लोड किया जाता है।सभी PMC मापदंडों और I/O असाइनमेंट को मशीन के वर्तमान विन्यास के अनुरूप सत्यापित करें.
फिर उत्पादन में लौटने से पहले मशीन के कार्यों का सावधानीपूर्वक चरण-दर-चरण प्रदर्शन करें।
Q3: क्या एक अलग FANUC नियंत्रक पीढ़ी से एक PMC मॉड्यूल का उपयोग करना संभव है?
नहीं. A20B-3900-0200 में PMC A5 इंजन सीरीज 30i/31i/32i वास्तुकला के लिए विशिष्ट है।सीरीज 16i/18i या अन्य पीढ़ियों के PMC मॉड्यूल विभिन्न प्रोसेसर आर्किटेक्चर और विभिन्न सीढ़ी निर्देश सेट का उपयोग करते हैं.
एक असंगत PMC मॉड्यूल स्थापित करने के लिए काम नहीं करेगा ✓ नियंत्रक इसे पहचान नहीं पाएगा। हमेशा नियंत्रक पीढ़ी के लिए सही भाग संख्या के साथ प्रतिस्थापित करें।
प्रश्न 4: सीढ़ी कार्यक्रम चल रहा है लेकिन कुछ I/O बिंदु प्रतिक्रिया नहीं दे रहे हैं। क्या यह PMC मॉड्यूल की गलती हो सकती है?
सीढ़ी चलाने के साथ आंशिक I/O विफलता कम आम तौर पर PMC मॉड्यूल की खराबी होती है और अधिक आम तौर पर वायरिंग, I/O बोर्ड या पैरामीटर की खराबी होती है।
पीएमसी मॉड्यूल या तो सीढ़ी चलाता है या नहीं ∙ यह शायद ही कभी इस तरह से विफल हो जाता है जो चुनिंदा रूप से विशिष्ट आई/ओ बिंदुओं को अक्षम करता है।
यह सुनिश्चित करने के लिए सीएनसी पर आई/ओ डायग्नोस्टिक स्क्रीन की जाँच करें कि पीएमसी के इनपुट पॉइंट्स पर अपेक्षित सिग्नल संक्रमण हो रहे हैं या नहीं।
यह फ़ील्ड वायरिंग, I/O बोर्ड या PMC पैरामीटर कॉन्फ़िगरेशन पर दोष को निर्देशित करता है।
Q5: उपयोग से पहले कितने समय तक एक स्पेयर A20B-3900-0200 संग्रहीत किया जा सकता है?
सही ढंग से संग्रहीत किया गया ️ शुष्क वातावरण, स्थिर तापमान, एंटी-स्टैटिक पैकेजिंग ️ FANUC PMC मॉड्यूल लंबी अवधि के लिए अपनी स्थिति बनाए रखते हैं।
मॉड्यूल में कोई बैटरी नहीं है और कोई समय-महत्वपूर्ण घटक नहीं हैं जो निष्क्रिय भंडारण के दौरान बिगड़ते हैं।
इसे नमी, तापमान चक्र और इलेक्ट्रोस्टैटिक एक्सपोजर से दूर रखें।
यदि मॉड्यूल को कई वर्षों तक संग्रहीत किया गया है तो स्थापना से पहले ऑक्सीकरण के लिए डीआईएमएम कनेक्टर संपर्क की जांच करें।
