| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-3900-0240 |
भाग संख्याःA20B-3900-0240
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:FROM / SRAM मेमोरी मॉड्यूल (PCB)
पदनाम:मॉड्यूल बी1

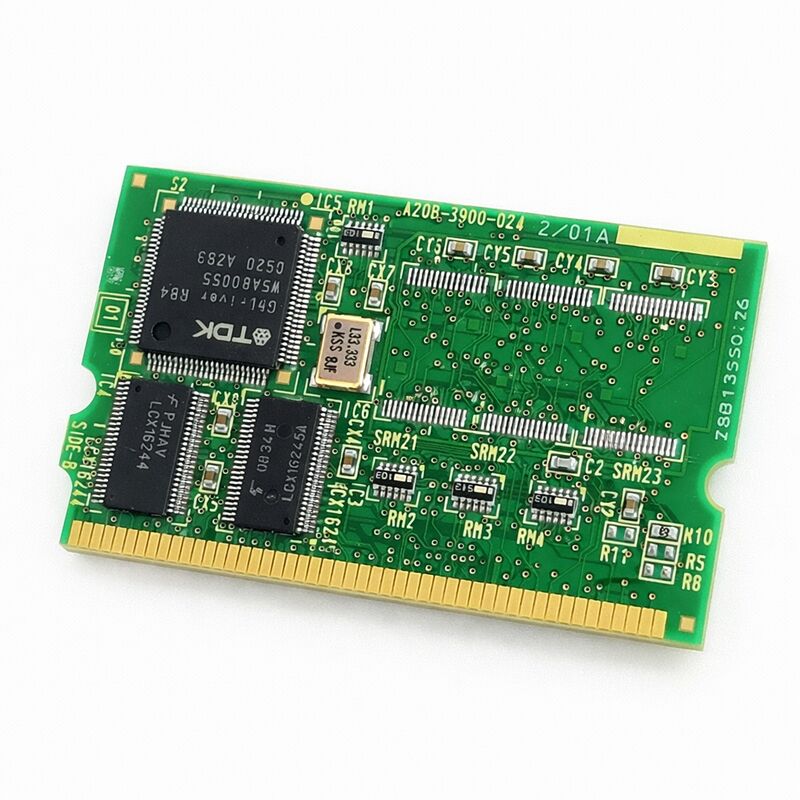

A20B-3900-0240 FANUC का 128 MB FROM / 1 MB SRAM मॉड्यूल है, जिसे A20B-3900 श्रृंखला में B1 संस्करण के रूप में नामित किया गया है।
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
यह क्षमता इस मॉड्यूल द्वारा समर्थित प्रणालियों के पैमाने को दर्शाती हैः बड़े FANUC सीएनसी नियंत्रक और रोबोट नियंत्रक जो भारी विकल्प लोड के साथ जटिल सॉफ्टवेयर कॉन्फ़िगरेशन चलाते हैं।
FROM नियंत्रक के पूरे सॉफ़्टवेयर स्टैक को गैर-विलायक रूप से रखता है। प्रत्येक बिजली चक्र में, प्रणाली FROM सामग्री पढ़ती है और उन्हें कार्यशील स्मृति में लोड करती है।इस मॉड्यूल पर FROM कभी भी बिजली की रुकावट के कारण अपनी सामग्री नहीं खोता है जो कि फ्लैश ROM की मौलिक प्रकृति है.
हालांकि, इसके लिए सही सॉफ्टवेयर सामग्री की आवश्यकता होती है। एक खाली या गलत तरीके से लोड किया गया मॉड्यूल नियंत्रक को नहीं चलाएगा।
यही कारण है कि बोर्ड प्रतिस्थापन के बाद FROM फ़ाइलों को पुनः स्थापित करना एक अनिवार्य कदम है, एक वैकल्पिक नहीं।
इस मॉड्यूल पर 1 एमबी एसआरएएम बैटरी समर्थित अस्थिर स्मृति है। यह डेटा है कि नियंत्रक संचालन के दौरान उत्पन्न होता है रखता हैः सक्रिय पैरामीटर, रनटाइम चर,और अन्य स्थिति की जानकारी है कि कम बिजली के अंतराल से बचना चाहिए, लेकिन पूर्ण शक्ति बंद के दौरान बैकअप बैटरी द्वारा बनाए रखा जाता है1 एमबी की एसआरएएम क्षमता मध्यम पैरामीटर सेट वाले सिस्टम के लिए उपयुक्त है।
जहां एक बड़ा पैरामीटर स्टोर की आवश्यकता है, B2 संस्करण (A20B-3900-0241, 2 MB SRAM के साथ) उस आवश्यकता को पूरा करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-3900-0240 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | FROM / SRAM मेमोरी मॉड्यूल (PCB) |
| पदनाम | मॉड्यूल बी1 |
| बोर्ड श्रृंखला | A20B-3900 |
| क्षमता से | 128 एमबी (फ्लैश रोम, गैर-विलायक) |
| एसआरएएम क्षमता | 1 एमबी (बैटरी समर्थित, अस्थिर) |
| स्थापना | प्लग-इन मॉड्यूल, नियंत्रक मुख्य बोर्ड |
| आवेदन | FANUC सीएनसी और रोबोट नियंत्रक प्रणाली |
| स्थापना के पश्चात | पूर्ण FROM फ़ाइलें, पैरामीटर, और कार्यक्रम पुनः लोड आवश्यक |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
32 एमबी या 64 एमबी से 128 एमबी तक की छलांग मनमाना नहीं है। FANUC सीएनसी सिस्टम समय के साथ सॉफ्टवेयर सामग्री को जमा करते हैं।
बेस सिस्टम सॉफ्टवेयर FROM का एक हिस्सा लेता है।
नियंत्रक पर लोड किया गया प्रत्येक विकल्प, मैक्रो निष्पादक, वार्तालाप प्रोग्रामिंग फ़ंक्शन, अतिरिक्त भाषा पैकेज, कस्टम चक्र, विस्तारित पीएमसी क्षमता, अधिक FROM स्थान का उपभोग करता है।रोबोट प्रणाली रोबोट सॉफ्टवेयर लोड करती है, विजन लाइब्रेरी, फोर्स कंट्रोल पैकेज और अन्य एप्लिकेशन-विशिष्ट सॉफ्टवेयर।
मूल विन्यास चलाने वाला नियंत्रक 32 एमबी या 64 एमबी पर आराम से चलता है।
कई विकल्पों के साथ एक नियंत्रक, एक बड़ी पीएमसी सीढ़ी, और व्यापक उपयोगकर्ता सॉफ्टवेयर उन सीमाओं की ओर और परे धकेलता है।
A20B-3900-0240 के 128 एमबी FROM इस बाधा को समाप्त करता है। यह पूरी तरह से लोड नियंत्रण विन्यास के लिए मॉड्यूल है जहां छोटी FROM क्षमताएं अपर्याप्त होंगी।
एक नया A20B-3900-0240 स्थापित करना एक खाली मॉड्यूल स्थापित करता है। कोई सॉफ्टवेयर नहीं, कोई पैरामीटर नहीं, कोई कार्यक्रम नहीं। मशीन या रोबोट संचालित होने से पहले सब कुछ फिर से लोड किया जाना चाहिए।
यह कोई तुच्छ कदम नहीं है।
FROM फ़ाइलों को उपयुक्त FANUC बूट प्रक्रिया का उपयोग करके लोड किया जाना चाहिए। सीएनसी मापदंडों को एक पैरामीटर बैकअप से बहाल किया जाना चाहिए।
पीएमसी सीढ़ी कार्यक्रमों को पुनः लोड किया जाना चाहिए. उपयोगकर्ता कार्यक्रमों, उपकरण डेटा, और किसी भी अन्य संग्रहीत डेटा को बहाल किया जाना चाहिए.
डेटा की प्रत्येक श्रेणी एक अलग पुनर्स्थापना पथ का उपयोग करता है. अनुक्रम मायने रखता है. पैरामीटर लोड करने से पहले सॉफ्टवेयर स्थापना को पूरा करें, और पैरामीटर लोड करने से पहले सॉफ्टवेयर अखंडता की पुष्टि करें.
इस पुनर्स्थापना को फ़ीड करने वाला बैकअप वर्तमान और पूर्ण होना चाहिए. एक पुराना बैकअप एक पुराना सिस्टम स्टेट को पुनर्स्थापित करता है.
एक आंशिक बैकअप में ऐसे अंतराल होते हैं जिनके लिए मैन्युअल री-एंट्री की आवश्यकता होती है। किसी भी सिस्टम परिवर्तन के बाद सत्यापित, पूर्ण बैकअप को बनाए रखना बोर्ड को बदलने के लिए सरल बनाने का एकमात्र तरीका है।
A20B-3900 श्रृंखला के पदनाम B1 और B2 SRAM क्षमता को इंगित करते हैं। B1 मॉड्यूल में 1 MB SRAM होता है। B2 मॉड्यूल में 2 MB SRAM होता है।
इस मामले में FROM की क्षमता 128 एमबी समान है। अंतर यह दर्शाता है कि कितना अस्थिर पैरामीटर भंडारण उपलब्ध है।
अधिकांश FANUC सीएनसी सिस्टम 1 एमबी एसआरएएम पर आराम से चलते हैं। कुछ कॉन्फ़िगरेशन, विशेष रूप से बहुत बड़े पैरामीटर सेट, व्यापक उपकरण जीवन प्रबंधन डेटा के साथ,या बड़ी संख्या में संग्रहीत प्रोग्राम ️ B2 संस्करण द्वारा दिए गए अतिरिक्त 1 एमबी का लाभ उठाएं.
नियंत्रक प्रलेखन या मूल मॉड्यूल के लेबल से पुष्टि होती है कि कौन सा संस्करण कारखाने में लगाया गया था। यह निर्धारित करता है कि कौन सा प्रतिस्थापन सही है।
प्रश्न 1: A20B-3900-0240 स्थापित करने के बाद नियंत्रक बूट नहीं होगा। सबसे अधिक संभावना कारण क्या है?
FROM सामग्री एक नए मॉड्यूल पर रिक्त है. नियंत्रक को बूट करने के लिए FROM में वैध सिस्टम सॉफ्टवेयर की आवश्यकता होती है.
FANUC बूट स्क्रीन तक पहुँचें (पावर-अप के दौरान विशिष्ट कुंजियों को दबाए रखें) और सिस्टम सॉफ़्टवेयर को मेमोरी कार्ड या USB के माध्यम से लोड करें। एक बार सॉफ़्टवेयर लोड हो जाने के बाद,नियंत्रक को सामान्य रूप से बूट करना चाहिए.
Q2: क्या A20B-3900-0240 A20B-3900-0241 (B2) के साथ विनिमेय है?
वे समान 128 एमबी FROM क्षमता साझा करते हैं। अंतर SRAM हैः B1 में 1 एमबी है, B2 में 2 एमबी है।
एक बी 2 अक्सर समस्या के बिना एक बी 1 के लिए विकल्प बना सकता है ️ अधिक एसआरएएम समस्याओं का कारण नहीं बनता है। एक बी 2 के लिए विकल्प बनाने वाले बी 1 समस्याएं पैदा कर सकते हैं यदि सिस्टम को पूरी 2 एमबी एसआरएएम क्षमता का उपयोग करने के लिए कॉन्फ़िगर किया गया था।
प्रतिस्थापन से पहले नियंत्रक दस्तावेज से आवश्यकता की जांच करें।
Q3: A20B-3900-0240 को बदलने के बाद कौन से डेटा को पुनः लोड किया जाना चाहिए?
सभी FROM फ़ाइलें (सिस्टम सॉफ्टवेयर, विकल्प सॉफ्टवेयर, PMC सीढ़ी), सभी सीएनसी पैरामीटर, सभी संग्रहीत कार्यक्रम, और किसी भी उपयोगकर्ता डेटा।
प्रत्येक के पास एक अलग लोड पथ है. पहले सॉफ्टवेयर स्थापना को पूरा करें, फिर पैरामीटर, फिर प्रोग्राम.
सॉफ़्टवेयर चरण को न छोड़ें ∙ सही सॉफ़्टवेयर के बिना लोड किए गए पैरामीटर अलार्म उत्पन्न कर सकते हैं या सही ढंग से लोड करने में विफल हो सकते हैं।
प्रश्न 4: एसआरएएम बैकअप बैटरी मर गई है. क्या बोर्ड अभी भी प्रयोग करने योग्य है?
एफआरओएम भाग बैटरी की स्थिति के बावजूद बरकरार है ∙ यह गैर-विलायक है।
एसआरएएम भाग बैटरी विफल होने के बाद किसी भी पावर-आउट घटना के दौरान अपनी सामग्री खो देगा। बैटरी को बदलें और सभी एसआरएएम-निवासी डेटा को पुनः लोड करें।
बोर्ड स्वयं कार्यात्मक है; केवल एसआरएएम डेटा को पुनर्स्थापित करने की आवश्यकता है।
Q5: स्थापना के दौरान A20B-3900-0240 को कैसे संभालना चाहिए?
बोर्ड को छूने से पहले खुद को जमीन पर रखें।
केवल किनारों से संभालें सर्किट के निशान या चिप्स को छूने से बचें। बिजली बंद होने पर स्थापित करें और निकालें।
यह सुनिश्चित करें कि मॉड्यूल पूरी तरह से अपने कनेक्टर में बैठा है, स्थापना के बाद एक आंशिक रूप से बैठा मॉड्यूल एक साफ विफलता के बजाय अंतराल दोष का कारण बन सकता है, जिससे निदान मुश्किल हो जाता है।
